Lenovo L32P-30 Istruzioni per l’uso

L32P-30 Simplified service manual for dismantling

Model Name: Lenovo L32P-30

Exploded Diagram

1. Precaution

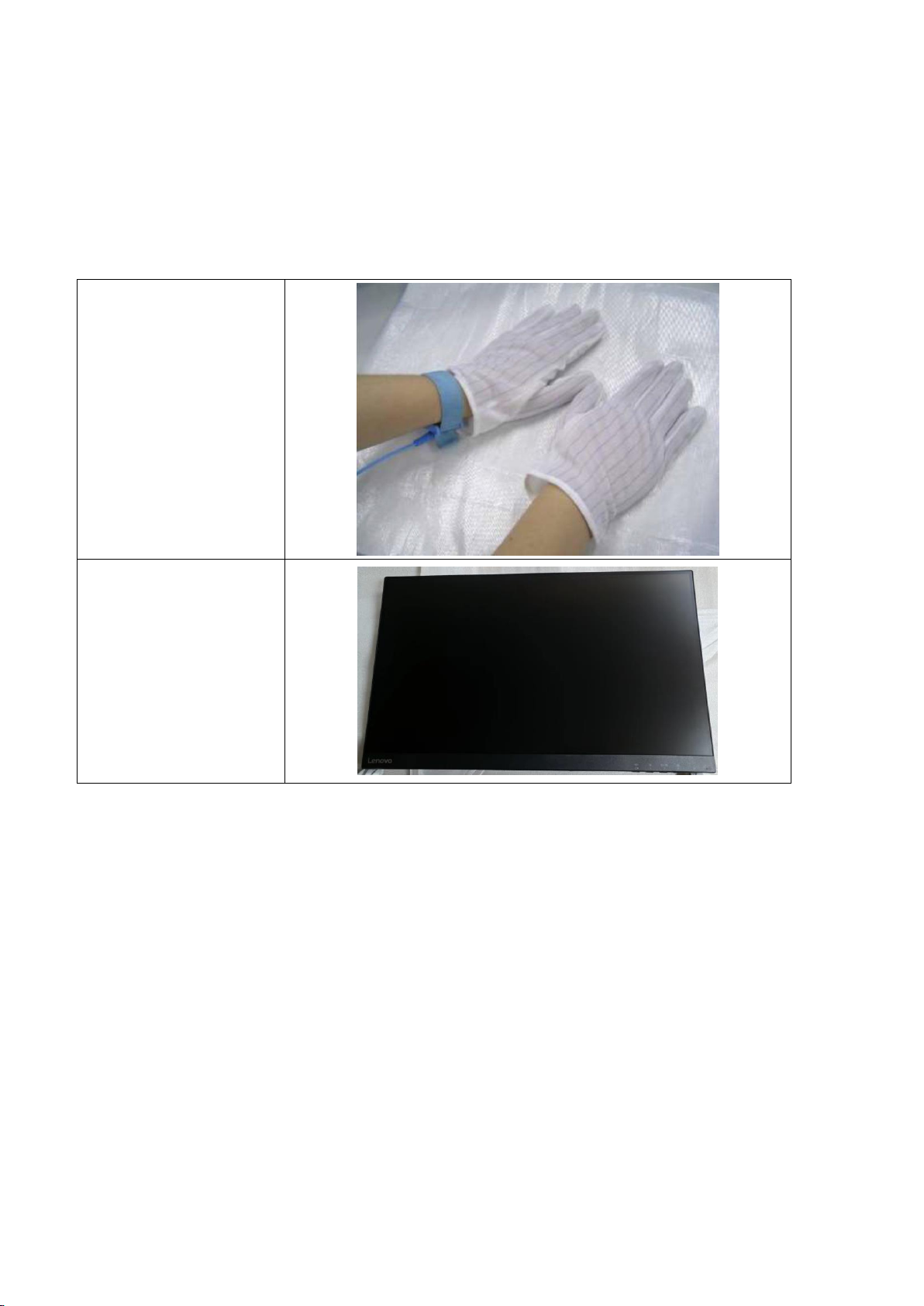

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

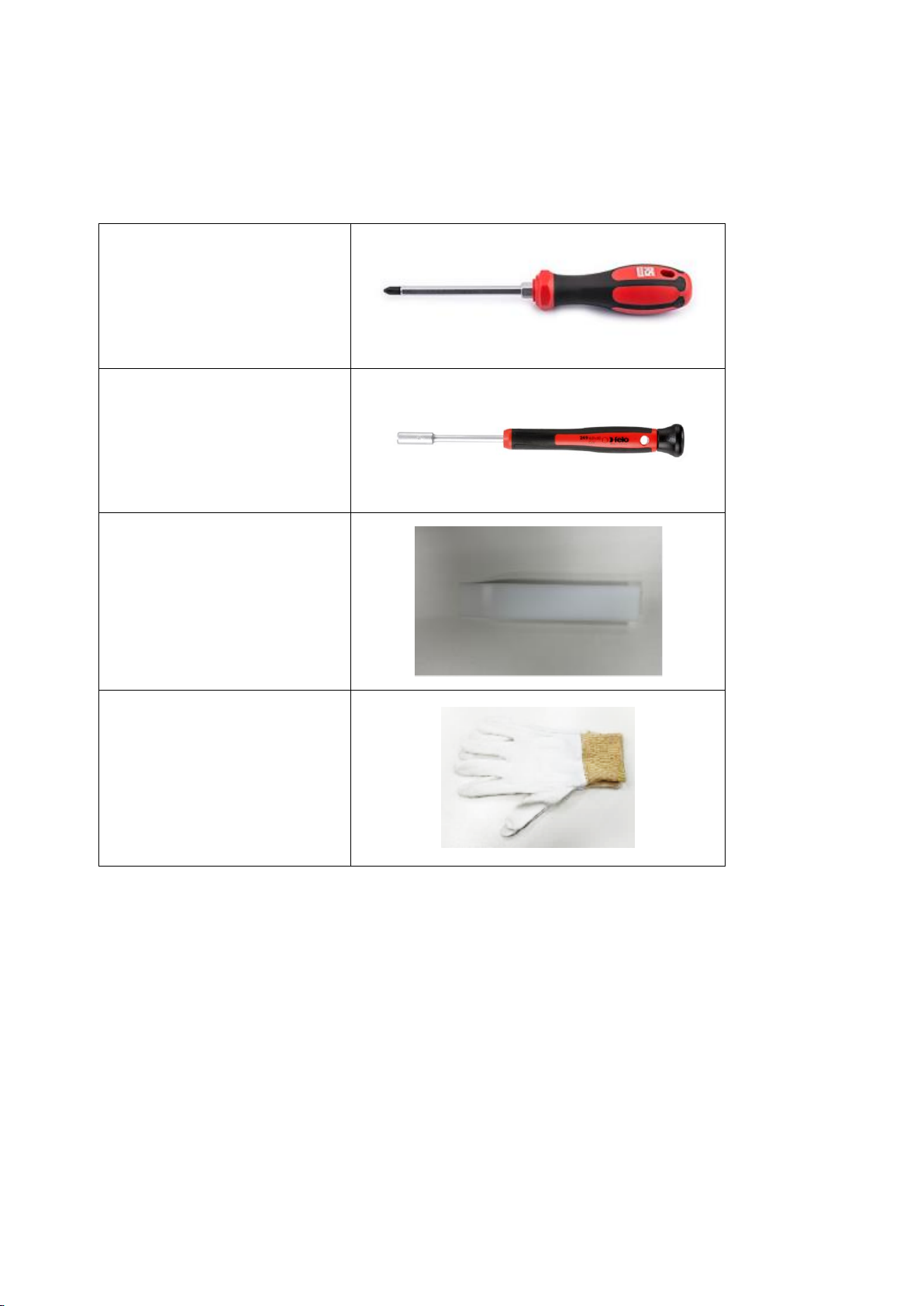

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Remove the

screw on the

hinge firstly and

then pull out the

hinge by hand

Use the C/D

disassembly tool

to release Rear

cover hook from

the bottom site

Remove the tapes

and disconnect

phone jack

connectors , then

unscrew the 3

*screws on the

mainframe .

Tool : Phillips

screwdriver (#2)

Turn over the

mainframe and

disconnect the

connectors as the


Remove the mylar

sheet on the

power board

Unscrew the

6*screws on the

boards

Tool : Phillips

screwdriver (#2)

Mainboard and

power board

Unscrew the

screws on the

middle frame .

Tool : Phillips

screwdriver (#2)

Disconnect the

connector on the

keyboard

Panel
