M14d Simplified service manual for dismantling

Model Name: Lenovo M14d

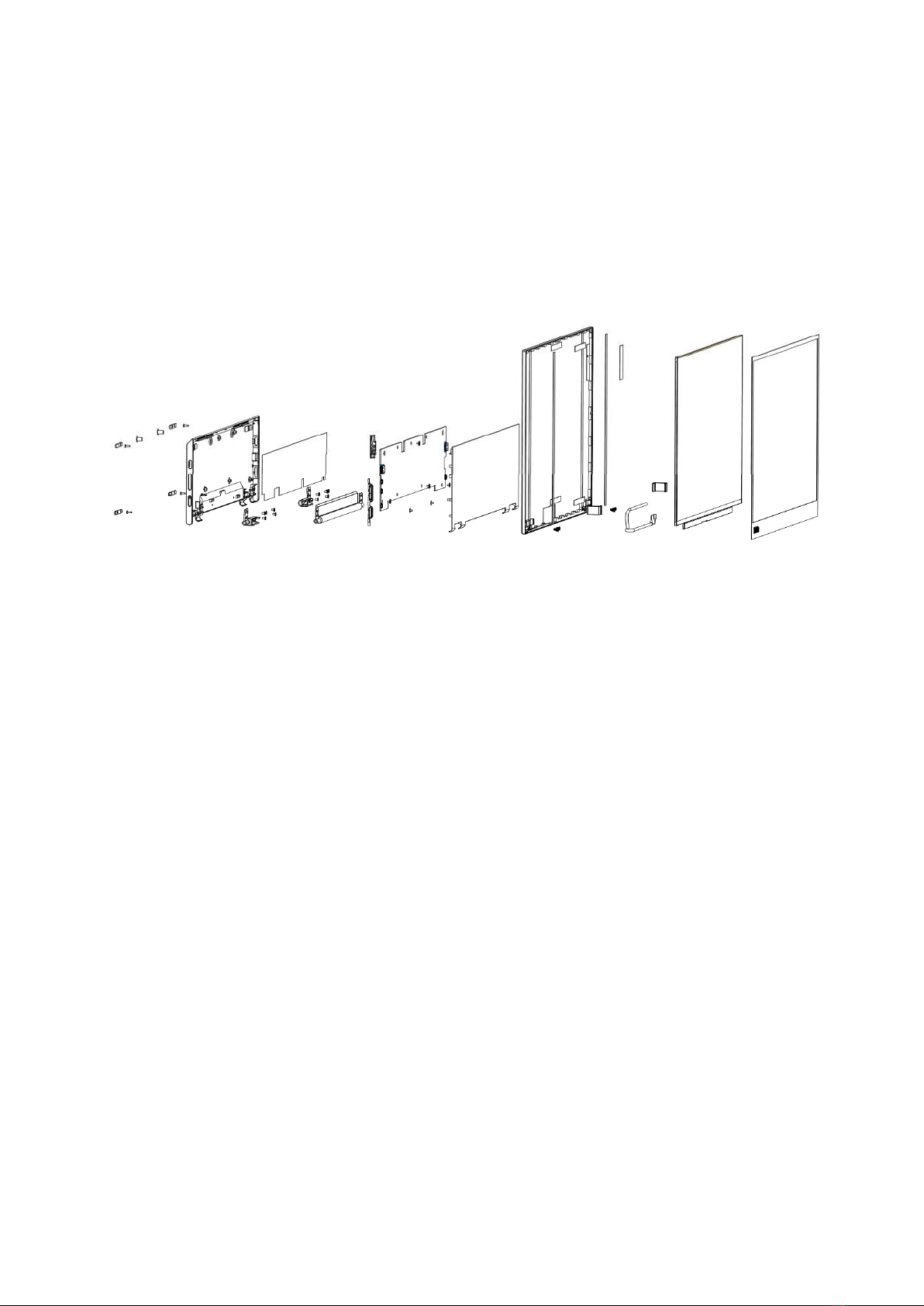

Exploded Diagram

1. Precaution

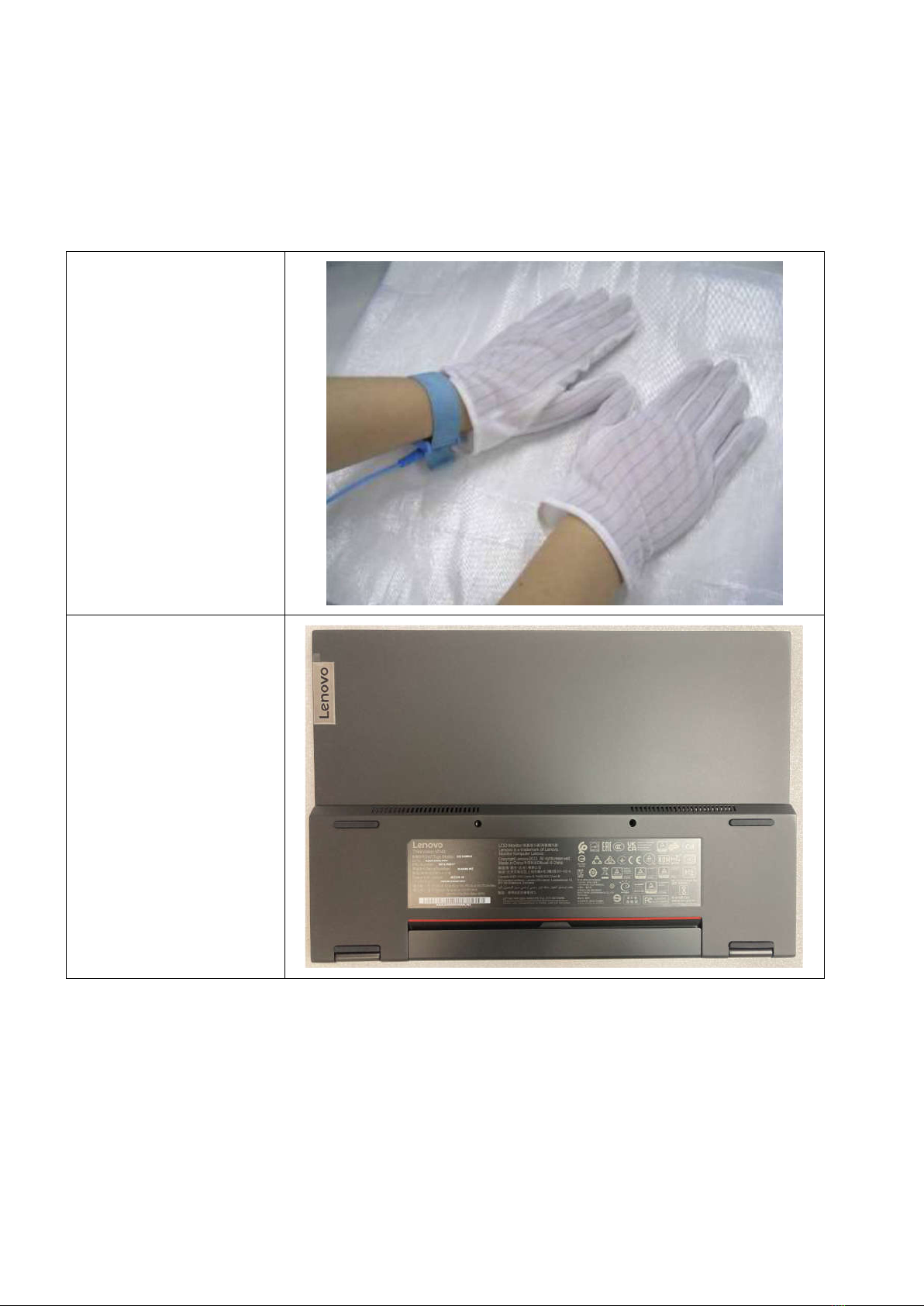

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Remove the rubbers

* 4pcs

Tool : Hand

Remove the

screw * 4pcs

Tool : Screwdriver #2

Remove the screw * 2

pcs

Tool : Screwdriver #2

Release base top cover

(Notes: three hooks)

Remove the hinge screw* 6pcs.

Unplug edp from PCBA

Tool : Screwdriver #2

Remove the PCBA screw* 4pcs.

Tool : Screwdriver #2

Remove the Tilt-foot screw* 4pcs.

Take out the buttons

Tool : Screwdriver #2

Take off mylar bezel from back

cover

Remove back cover screw* 6pcs.

Tool : Screwdriver #2

Peel off double-sided tape and

Take out Panel .

Unplug edp line from panel

Remove all gasket and thermal pad
