T24t-20 Simplified service manual for dismantling

Model Name: Lenovo T24t-20

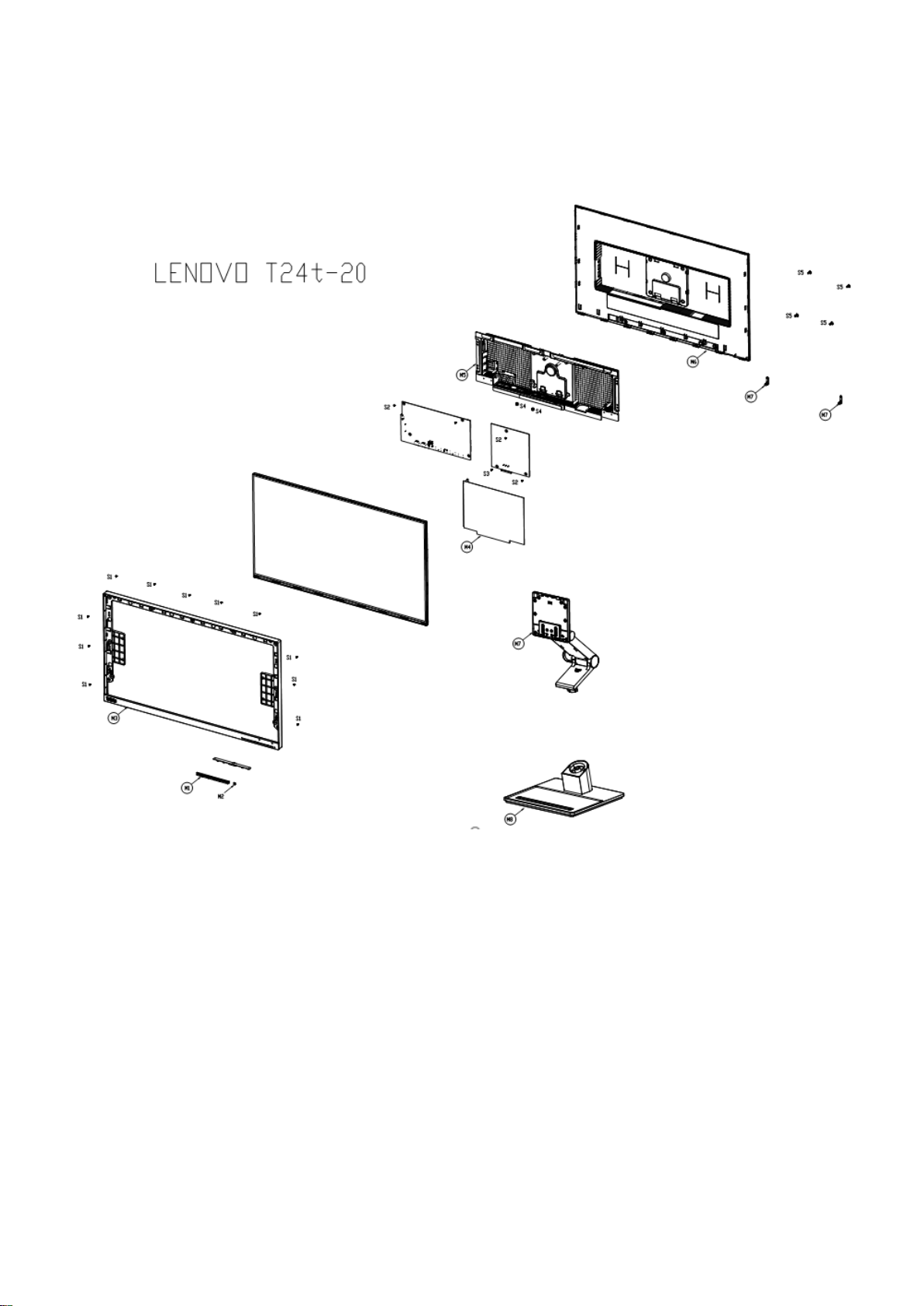

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Step

Figure

Remove the

hinge assy

by push up

the hook on

the rear

cover .

Remove the

two silicone

pad Before

remove the

rear cover

Remove the

rear cover

by the

scraper

Disconnect

the

connecters

between

mainboard

and

mainframe

and tear

down the

tapes

remove the

mylar

Remove the

screws on

the boards

by the

screwdriver

Remove the

screws on

the bezel

Panel
