Lenze 8200 vector Manuale utente
Montageanleitung
Mounting Instructions
Instructions de montage
EDK82ZJ001
.B)A
Ä.B)Aä
8200 vector 0.25 ... 2.2 kW
l
E82ZJ001
Schwenkbare Halterung
Swivel mounting
Fixation pivotante
Global Drive
Mechanische Installation
EDK82ZJ001 DE/EN/FR 3.0 2l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL
0Abb. 0Tab. 0
1 Mechanische Installation

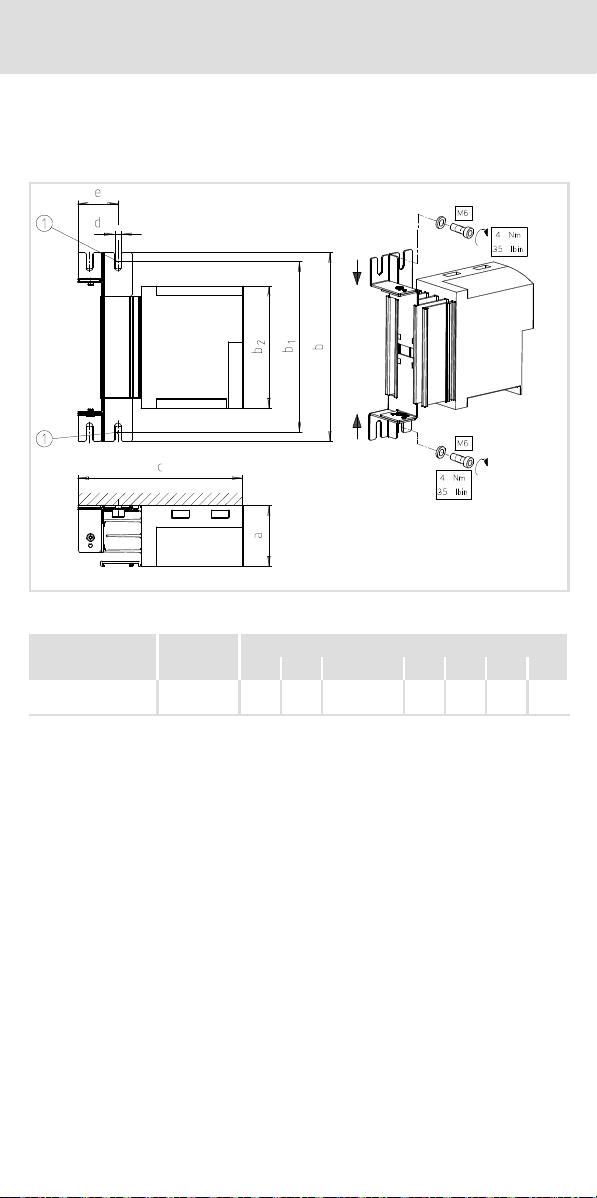

Montage seitlich fest
(Nur für E82EV152KxC / E82EV222KxC)
Die Montage ist links oder rechts möglich.
8200vec074
hier anschrauben
Maße [mm]
8200 vector Montagesatz a b b1b2c1) d e
E82EV152KxC
E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39
1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die
Klemmen von Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
Mechanische Installation
EDK82ZJ001 DE/EN/FR 3.0 3l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL

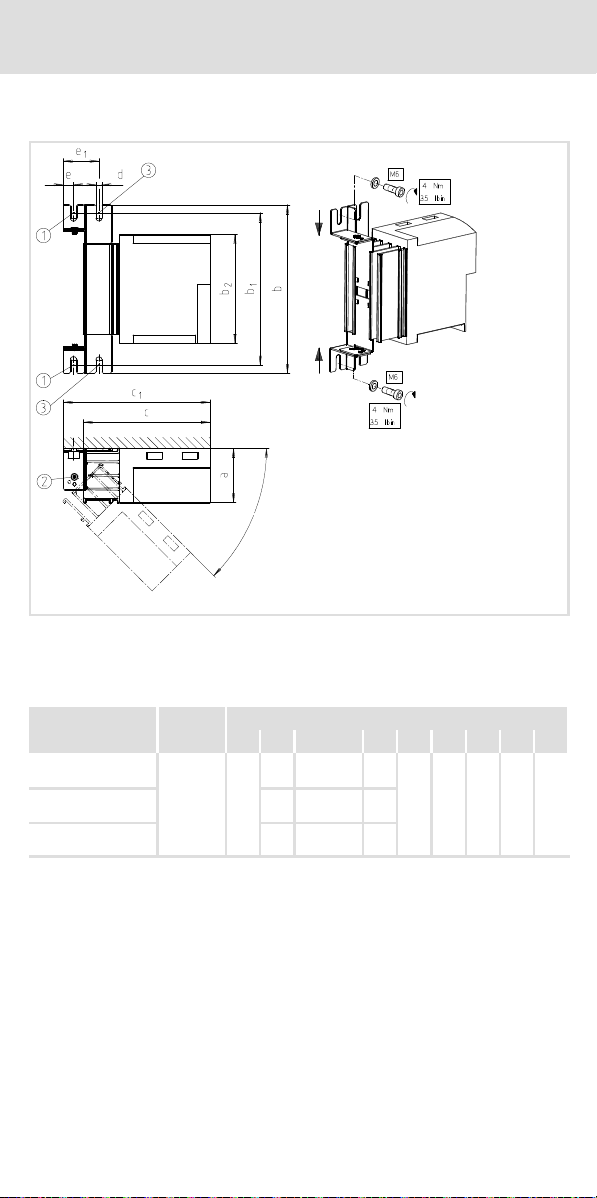

Montage seitlich schwenkbar
Die Montage ist links oder rechts möglich.
8200vec024
hier anschrauben
Drehpunkt, Arretierungen bei 45°, 90°, 135°, 180°
hier festschrauben, um Antriebsregler in der 0°−Position zu sichern
Maße [mm]
8200 vector Montage-
satz a b b1b2c 1) c11) d e e1
E82EV251K2C
E82EV371K2C
E82ZJ001 60
186 160 ... 175 120
140 162 6.5 11.5 39
E82EV551KxC
E82EV751KxC 246 220 ... 235 180
E82EV152KxC
E82EV222KxC 306 280 ... 295 240
1) Bei aufgestecktem Funktionsmodul: Montagefreiraum und Kabelbiegeradius beachten. Die
Klemmen von Funktionsmodulen in der Ausführung PT ragen um 14 mm über das Gehäuse hinaus.
Mechanical installation
EDK82ZJ001 DE/EN/FR 3.0 4l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL
0Fig. 0Tab. 0
1 Mechanical installation
Fixed lateral mounting
(Only for E82EV152KxC / E82EV222KxC)
Mounting possible on both sides (right and left).
8200vec074
Bolt here
8200 vector Mounting kit
Dimensions [mm]
a b b1b2c1) d e
E82EV152KxC
E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39
1) If the function module is attached: observe mounting clearance and cable bending radius. The
terminals of function modules in PT design protrude above the housing by 14 mm.
Mechanical installation
EDK82ZJ001 DE/EN/FR 3.0 5l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL
Swivelling lateral mounting
Mounting possible on both sides (right and left).
8200vec024
Bolt here
Rotating point, stops at 45°, 90°, 135°, 180°
Bolt here to fasten the controller at 0° position.
8200 vector
Mounting
kit
Dimensions [mm]
a b b1b2c 1) c11) d e e1
E82EV251K2C
E82EV371K2C
E82ZJ001 60
186 160 ... 175 120
140 162 6.5 11.5 39
E82EV551KxC
E82EV751KxC 246 220 ... 235 180
E82EV152KxC
E82EV222KxC 306 280 ... 295 240
1) If the function module is attached: observe mounting clearance and cable bending radius. The
terminals of function modules in PT design protrude above the housing by 14 mm.
Installation mécanique
EDK82ZJ001 DE/EN/FR 3.0 6l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL
0Fig. 0Tab. 0
1 Installationmécanique
Montage latéral fixe
(Uniquement pour E82EV152KxC / E82EV222KxC)
Le montage peut s´effectuer du côté gauche ou du côté droit.
8200vec074
Visser ici.
8200 vector
Kit de
montage
Cotes [mm]
a b b1b2c1) d e
E82EV152KxC
E82EV222KxC E82ZJ001 60 306 280 ... 295 240 162 6.5 39
1) Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de
courbure du câble. Dans la version PT, les bornes des modules de fonction dépassent le boîtier de
14 mm.
Installation mécanique
EDK82ZJ001 DE/EN/FR 3.0 7l
DUMMY_NUM_Reset−M_INST_Montfrei_1_BL
Montage latéral pivotant
Le montage peut s´effectuer du côté gauche ou du côté droit.
8200vec024
Visser ici.
Axe de rotation, positions d’arrêt : 45°, 90°, 135°, 180°
Visser ici pour fixer le variateur en position 0°.
8200 vector
Kit de
montage
Cotes [mm]
a b b1b2c 1) c11) d e e1
E82EV251K2C
E82EV371K2C
E82ZJ001 60
186 160 ... 175 120
140 162 6.5 11.5 39
E82EV551KxC
E82EV751KxC 246 220 ... 235 180
E82EV152KxC
E82EV222KxC 306 280 ... 295 240
1) Lorsque le module de fonction est enfiché : tenir compte de l’espace de montage et du rayon de
courbure du câble. Dans la version PT, les bornes des modules de fonction dépassent le boîtier de
14 mm.
