Lenze i5CA Series Manuale utente
1 Allgemeines
1.1 Erst lesen, dann beginnen
Lesen Sie vor der Installaon und Inbetriebnahme sorgfälg diese Dokumentaon.
Beachten Sie die Sicherheitshinweise!
Informaonen zur Verdrahtung und zur Inbetriebnahme nden Sie in der Montage- und Einschal-
tanleitung des Inverters.
Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet:
Lenze website à Download
1Allgemeines
Erst lesen, dann beginnen
4
2 Montage
2.1 Wichge Hinweise
GEFAHR!
Gefährliche elektrische Spannung
Mögliche Folge: Tod oder schwere Verletzungen
▶Alle Arbeiten am Inverter nur im spannungslosen Zustand durchführen.
▶Nach dem Abschalten der Netzspannung mindestens 3 Minuten warten, bevor Sie mit den
Arbeiten beginnen.
Montage
Wichge Hinweise
2
5
2.2 Montageschrie
Sie benögen:
•Torxschraubendreher TX20

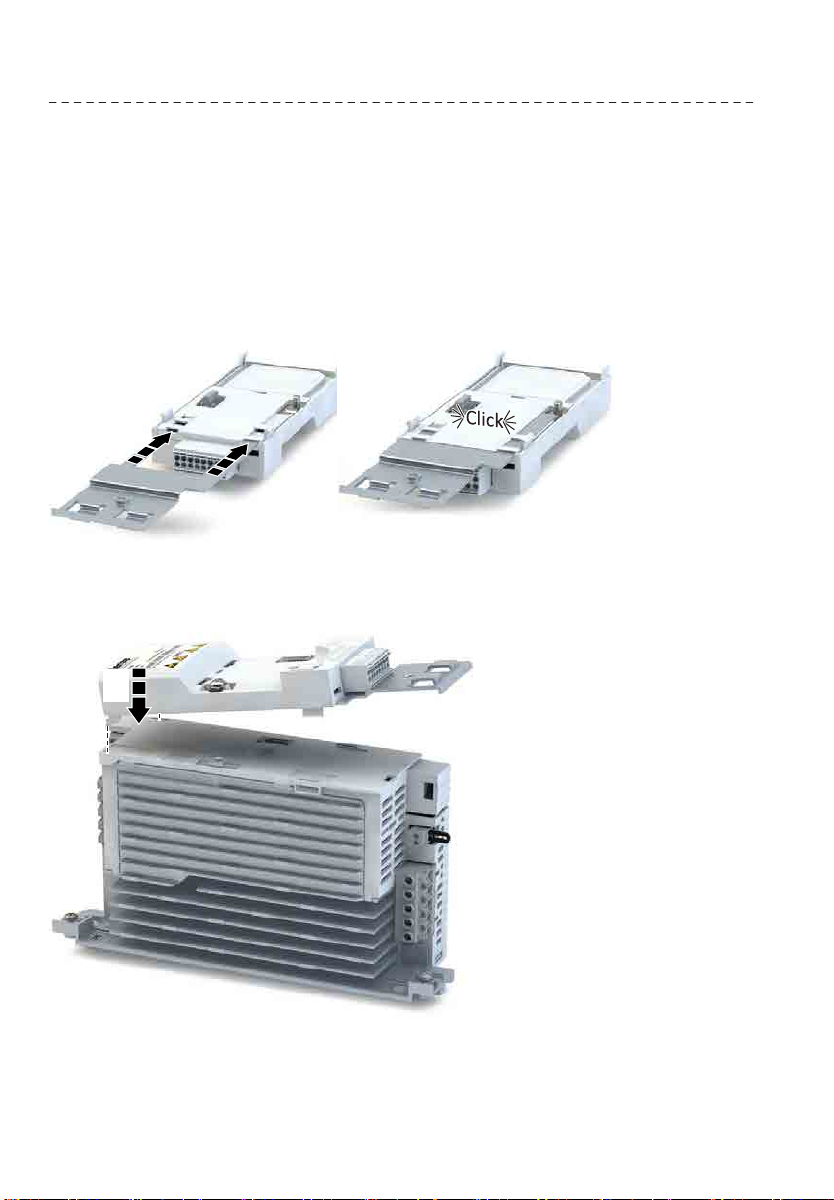

1. Vorbereitung:
1. Schirmblech in die Aufnahme auf der Rückseite einschieben bis es einrastet.

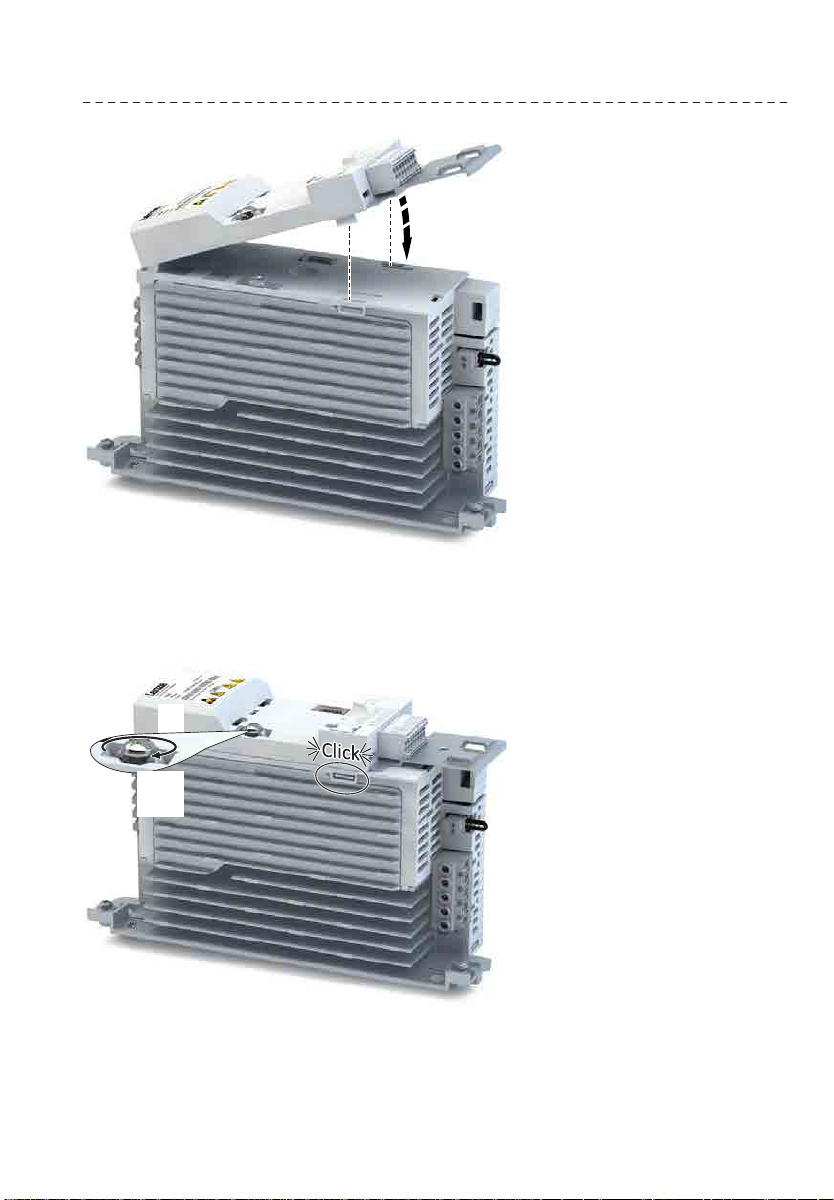

2. Montage:
1. Control unit in die oberen Befesgungsschlitze einhaken.
2. Nach unten drehen, bis es in die unteren Befesgungsschlitze einrastet.
2Montage
Montageschrie
6
3. Mit Sicherungsschraube befesgen..
TX20
1.3 Nm
11.5 lb-in
Die Control unit ist monert.
Montage
Montageschrie
2
7
1 General informaon
1.1 First read, then start
Read this documentaon thoroughly before carrying out the installaon and commissioning.
Please observe the safety instrucons!
You will nd informaon on wiring and commissioning in the mounng and switch-on instrucons
of the inverter.
Information and tools with regard to the Lenze products can be found on the Internet:
Lenze website à Download
1General informaon
First read, then start
4
2Mounng
2.1 Important notes
DANGER!
Dangerous electrical voltage
Possible consequence: death or severe injuries
▶All works on the inverter must only be carried out in the deenergised state.
▶Aer switching o the mains voltage, wait for at least 3 minutes before you start working.
Mounng
Important notes
2
5
2.2 Mounng steps
You need:
•Torx screwdriver TX20
1. Preparaon:
1. Insert the shield sheet into the slot on the back side unl it engages.
2. Mounng:
1. Hook the control unit into the upper mounng slots.
2. Turn it downwards unl it engages into the lower mounng slots.
2Mounng
Mounng steps
6
3. Fix it with a securing screw.
TX20
1.3 Nm
11.5 lb-in
The control unit is mounted.
Mounng
Mounng steps
2
7
