LG flatron L1760TR Guida rapida
N
o olvide leer las Precauciones importantes antes de utilizar este producto.
Conserve el CD de la Guía del usuario en un sitio accesible como referencia para el
futuro.
C
onsulte la etiqueta adjunta al producto y transmita esta información a su
distribuidor cuando requiera asistencia.
L1760TQ
L1960TQ
L1760TG
L1960TG
L1760TR
L1960TR
L1960TC
Guía del usuario
E1
Esta unidad se diseñó y fabricó para garantizar la seguridad personal; sin
embargo, el uso inadecuado de la unidad puede causar descargas eléctricas o
riesgo de incendios. Con el fin de permitir un funcionamiento correcto de todas
las opciones de seguridad incorporadas en esta pantalla, respete las siguientes
normas básicas para su instalación, uso y mantenimiento.
Seguridad
Utilice únicamente el cable de alimentación suministrado con la unidad. Si el cable
que va a utilizar no es el suministrado por el proveedor, asegúrese de que ha sido
debidamente homologado según la normativa local correspondiente. Si este cable
de alimentación tuviera algún defecto, póngase en contacto con el fabricante o con
el servicio de reparación autorizado más próximo para sustituirlo por otro.
El cable de alimentación se utiliza como dispositivo de desconexión principal.
Asegúrese de que puede acceder fácilmente al enchufe tras la instalación.
Conecte la pantalla únicamente al tipo de fuente de alimentación indicada en las
especificaciones de este manual o que figura en la pantalla. Si no está seguro del
tipo de fuente de alimentación de que dispone, consulte con su distribuidor.
Las tomas de corriente de CA y los cables de extensión sobrecargados, así como
los cables de alimentación desgastados y los enchufes rotos son peligrosos y
pueden ser la causa de descargas o incendios. Llame al técnico del servicio de
mantenimiento para sustituir estos componentes.
No abra la pantalla:
En el interior no hay componentes que el usuario pueda reparar.
En el interior el voltaje es alto y peligroso incluso cuando no hay suministro de
alimentación.
Póngase en contacto con su distribuidor si la pantalla no funciona correctamente.
Para evitar lesiones personales:
No coloque la pantalla en una estantería inclinada a menos que esté
correctamente asegurada.
Utilice únicamente un lugar recomendado por el fabricante.
No deje que caiga ningún objeto sobre el producto y evite cualquier golpe. No
arroje juguetes ni otros objetos a la pantalla del producto. Puede ocasionar daños
personales, problemas en el producto y dañar la pantalla.
Para evitar incendios u otros peligros:
Apague siempre la pantalla (OFF) si va a salir de la habitación por un tiempo
prolongado. Nunca deje la pantalla encendida (ON) cuando salga de casa.
Evite que los niños arrojen o metan objetos por las aberturas de la pantalla.
Algunas piezas internas emiten niveles de voltaje peligrosos.
No añada accesorios que no hayan sido diseñados para esta pantalla.
Si no presta atención a la pantalla durante un período de tiempo prolongado,
desconéctela de la toma de la pared.
En caso de tormenta o relámpagos, nunca toque el cable de alimentación ni el
cable de señal ya que es muy peligroso. Se puede producir una descarga eléctrica.
Precauciones importantes
E2
Precauciones importantes
Durante la instalación
No coloque objetos sobre el cable de alimentación ni los pase por encima de él;
no coloque la pantalla donde el cable de alimentación pueda resultar dañado.
No utilice esta pantalla cerca del agua como en una bañera, un lavabo, un
fregadero, en suelo mojado o cerca de una piscina.
Las pantallas incluyen aberturas de ventilación para permitir la expulsión del calor
que generen durante el funcionamiento. En caso de bloqueo de estas aberturas,
el calor acumulado puede causar fallos o incluso incendios. Por lo tanto, NUNCA:
Bloquee las ranuras de ventilación inferiores colocando la pantalla en una cama,
un sofá, una alfombra, etc.
Coloque la pantalla en un habitáculo cerrado a menos que disponga de
ventilación adecuada.
Cubra las aberturas con tela u otro material.
Coloque la pantalla cerca o encima de un radiador o una fuente de calor.
No roce ni golpee la pantalla LCD de matriz activa con nada que sea duro, ya que
podría arañarla, estropearla o dañarla de forma permanente.
No presione la pantalla LCD con el dedo por un período de tiempo prolongado,
porque podría provocar que la imagen se quedase en la pantalla.
Algunos defectos de punto podrían aparecer como manchas rojas, verdes o
azules en la pantalla. Sin embargo, esto no afectará al funcionamiento de la
pantalla.
Si es posible, utilice la resolución recomendada para obtener la mejor calidad de
imagen en la pantalla LCD. Si se utiliza en otro modo que no sea la resolución
recomendada, podrían aparecer en la pantalla algunas imágenes a escala o
procesadas. Sin embargo, esto es característico del panel LCD de resolución fija.
Limpieza
Desenchufe la pantalla antes de limpiar su superficie.
Utilice un paño ligeramente húmedo, no mojado. No utilice un aerosol
directamente sobre la pantalla porque un exceso de pulverización puede
provocar descargas eléctricas.
Volver a embalar
l No tire la caja ni los materiales de embalaje. Son un contenedor idóneo para
transportar la unidad. Cuando traslade la unidad a otra ubicación, vuelva a
embalarla en su material original.
Cómo deshacerse de materiales contaminantes de forma segura
La lámpara fluorescente empleada en este producto contiene una pequeña
cantidad de mercurio.
No se deshaga de este producto de la misma forma que lo haría con los
residuos generales de su hogar.
Debe hacerlo según las normativas locales correspondientes.
Conexión del monitor
E3
Antes de instalar el monitor, asegúrese de que no se está suministrando
alimentación ni al monitor, ni al sistema informático ni a otros
dispositivos conectados.
Colocación/Extracción de la base del soporte
1. Coloque el monitor cara abajo sobre un paño suave.
2.Compruebe que la base del soporte está orientada en la dirección adecuada (FRONT -
FRONTAL, REAR - POSTERIOR) y gire el dispositivo de bloqueo situado en la parte
inferior hasta la posición OPEN (ABIERTO) para montar la unidad. Una vez montada, gire
el dispositivo de bloqueo hasta la posición LOCK (BLOQUEADO) antes de utilizar la
unidad.
Gire el dispositivo de bloqueo hasta la posición OPEN (ABIERTO) para separar la base
del soporte.
Importante
Esta ilustración muestra el modelo de general de conexión. Su monitor puede
ser distinto a los elementos que se muestran en la ilustración.
Una vez instalada la base de soporte, no la desinstale.
No mantenga el producto boca abajo sujetándolo únicamente por la base de
soporte. El producto podría caerse y dañarse o causarle lesiones en el pie.
Advertencia
No ponga la mano (los dedos) entre la sección
superior e inferior cuando ajuste el ángulo de la
pantalla.
La mano (los dedos) podrían quedar pillados o
dañados.
Ergonomía
Para mantener una posición de visión
ergonómica y cómoda, se recomienda
que el ángulo de inclinación hacia
delante supere los 5 grados.
3.Una vez realizado el montaje levante el monitor con cuidado y vuélvalo hacia el frente.
4.Tras conectar el cable, ajuste el ángulo del panel para un uso más cómodo.
(Para conectar el cable, consulte la página E5.)
Rango de inclinación : -5˚~20˚
Base del soporte
LOCK (BLOQUEADO)
OPEN (ABIERTO)
Estructura de
soporte
-5° 20°
Sección superior
Sección inferior
E4
Conexión de la pantalla

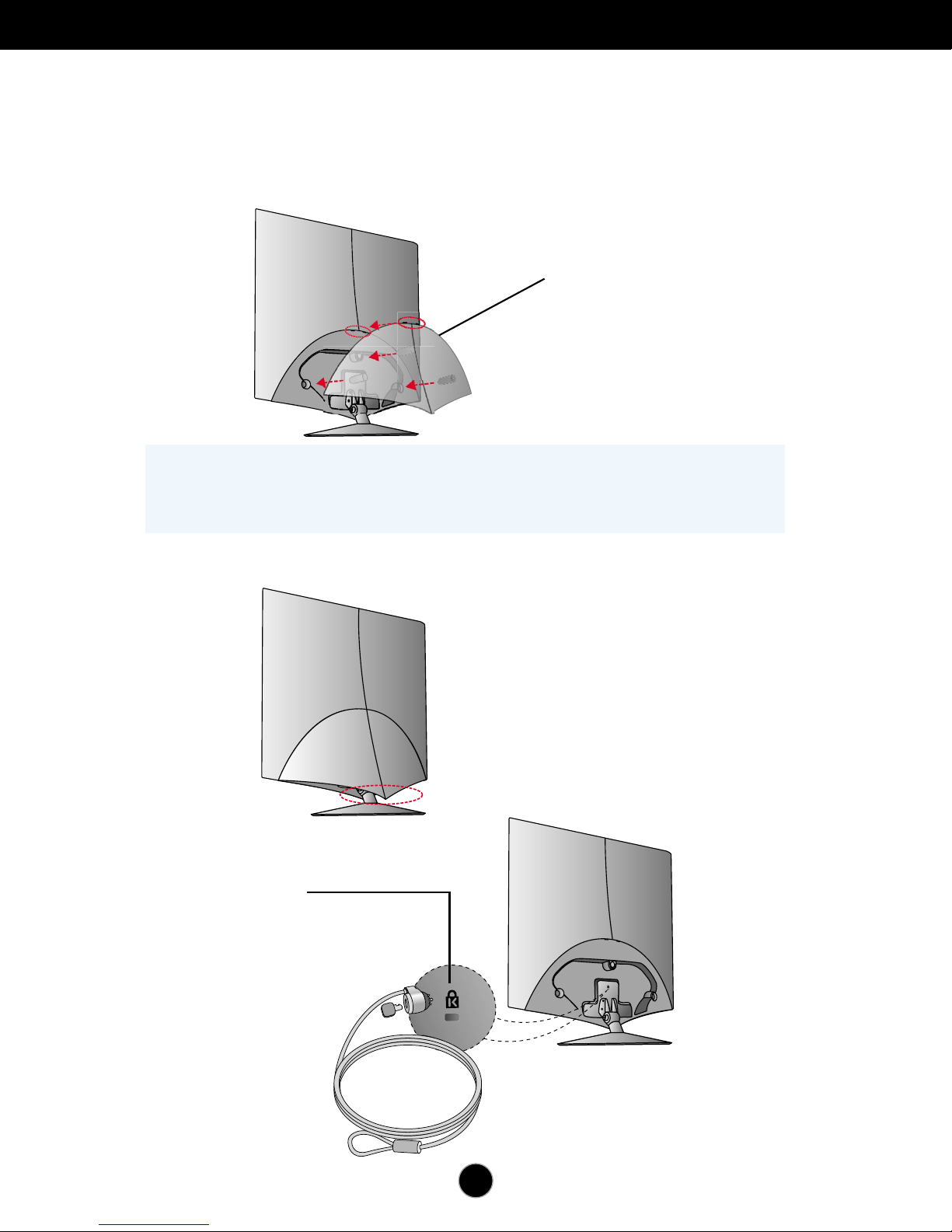

Para colocar o extraer la cubierta trasera
1. Para colocar la cubierta trasera, haga coincidir los 3 agujeros primero y, a
continuación, deslice la unidad para ajustarla en la ranura superior.
2. Para separar la cubierta trasera, mantenga presionada la parte inferior y tire de ella.
Ranura de seguridad
Kensington
Conectada a un cable de
bloqueo que puede adquirirse
por separado en la mayoría de
las tiendas de informática.
Cubierta trasera
NOTA
- Tape la cubierta trasera tras conectar los cables antes de utilizar la unidad.
(Para conectar el cable, consulte la sección “Conexión con el PC”)
DVI-D DC-IN D-SUB
E5
Conexión de la pantalla

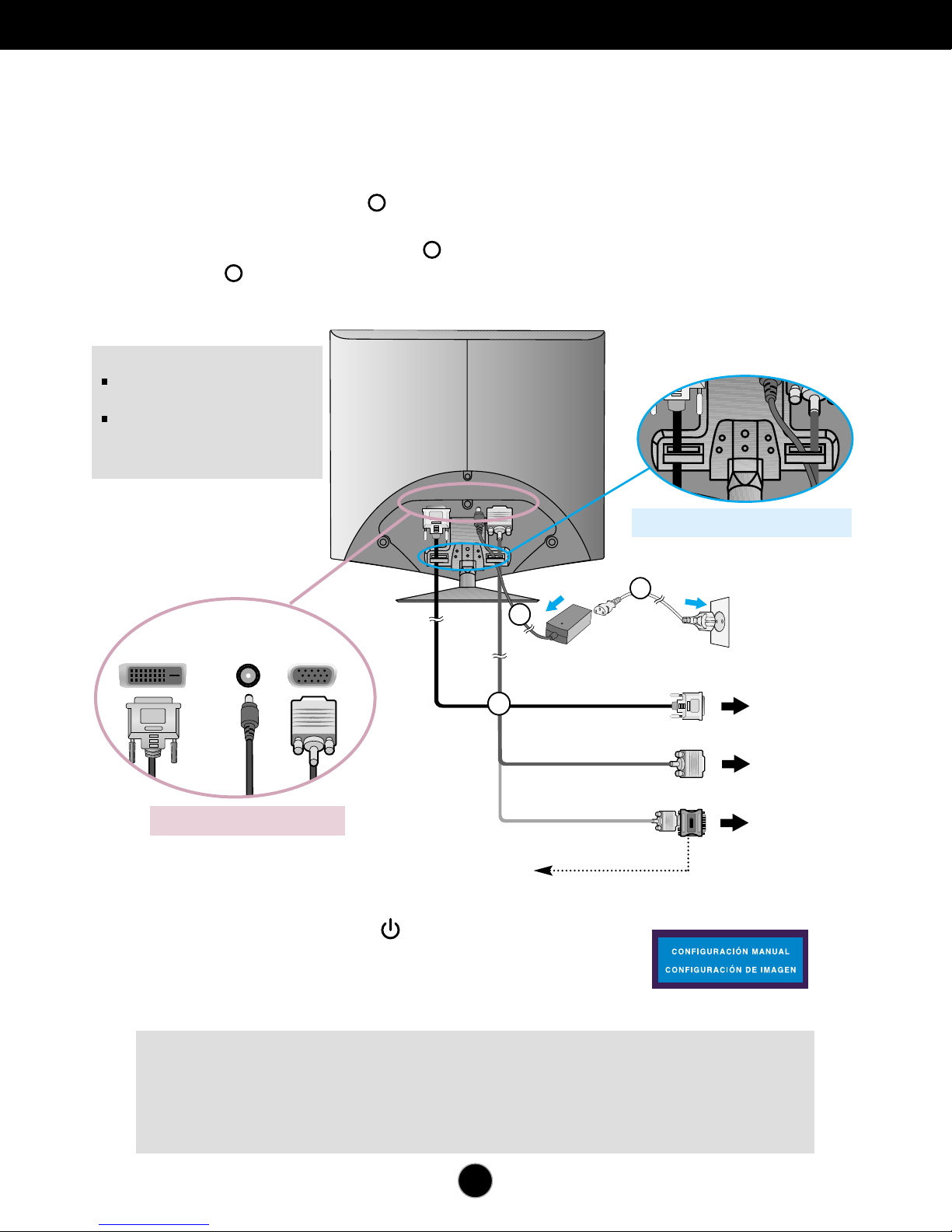

Conexión con el PC
1.
Antes de instalar el monitor, asegúrese de que no se está suministrando
alimentación ni al monitor, ni al sistema informático ni a otros dispositivos
conectados.
2.
Conecte el cable de señal. Una vez conectado, apriete los tornillos de mariposa
para asegurar la conexión.
3.
Conecte el cable de alimentación con el adaptador CA-CC (toma de corriente
CA-CC) y, a continuación, enchufe el cable en la toma.
4. Toque el botón de encendido situado en la parte frontal de la
unidad para encenderla.Cuando la corriente del monitor está
conectada, se ejecuta automáticamente la función ‘Self Image
Setting Function’ (Función de configuración de autoimagen).
(Sólo en modo analógico)
Adaptador para Mac
Para Apple Macintosh es necesario un adaptador de enchufe
independiente para cambiar el conector D-sub VGA de alta densidad de
15 patillas (3 filas) del cable suministrado por uno de 15 patillas y 2 filas.
NOTA
Esta es una imagen simplificada
de la parte posterior.
Esta vista de la parte posterior
es la de un modelo general; su
pantalla puede variar respecto
a la que se muestra.
2
3
1
Tipo de toma de
pared
Señal digital DVI
(Esta función no estádisponible en todos los países)
MAC
[Organización de los cables]
[Conexión de los cables]
1
2
PC
PC
DVI-D DC-IN D-SUB
3
NOTA
‘Self Image Setting Function’(Función de configuración de autoimagen): esta función ofrece al usuario una
configuración de pantalla óptima. Cuando el usuario conecta el monitor por primera vez, esta función ajusta
automáticamente la pantalla a la configuración óptima de cada señal de entrada.
Función “SET/AUTO” : Si al utilizar el dispositivo o tras cambiar la resolución de la pantalla, se encuentra con
problemas como: pantalla borrosa, letras poco claras, parpadeo de la pantalla o que ésta se ha inclinado, pulse el
botón correspondiente a SET/AUTO para mejorar la resolución.
Control Función
E6
Funciones del panel de control
Controles del panel frontal Laterales
Botón MENU Utilice este botón para entrar o salir de la pantalla de
configuración de la pantalla.
OSD BLOQUEADO/DESBLOQUEADO
Esta función permite bloquear la configuración de control
actual para que no se pueda modificar por error.
Pulse y mantenga presionado el botón MENU durante
varios segundos. Debería aparecer el mensaje "OSD
BLOQUEADO".
Puede desbloquear los controles del menúen pantalla en
cualquier momento pulsando el botón MENU durante
varios segundos. Debería aparecer el mensaje "OSD
DESBLOQUEADO".
Botón
+ -
Botón
+
Botón
-
( )
Utilice estos botones para seleccionar y ajustar las
funciones de la Visualización en pantalla (OSD).
Utilice este botón para activar el conector D-Sub o DVI.
Esta función se utiliza cuando hay dos ordenadores
conectados a la pantalla. El ajuste predeterminado es
D-Sub.
Tecla de función
SOURCE
(Origen)
Para obtener más información, consulte la página E13
SOURCE
SOURCE
MENU
MENU SET/AUTOSET/AUTO
EngineEngine
E7
Funciones del panel de control
Este indicador se ilumina en verde o azul cuando el
funcionamiento de la pantalla es normal(Modo
encendido).
Si la pantalla estáen el modo de desconexión
automática (Ahorro de energía), el indicador pasa a
color ámbar.
Si toca el botón durante unos segundos, la unidad
se encenderá. Si lo vuelve a tocar durante unos
segundos, la unidad se apagará.
Botón de alimentación
Indicador de
alimentación
Utilice este botón para realizar una selección en la
presentación en pantalla.
Botón
SET/AUTO
Ajuste automático de imagen
Cuando ajuste la configuración de la pantalla, pulse
siempre el botón SET /AUTO antes de abrir la
presentación en pantalla Display (OSD).
Asíse ajustaráautomáticamente la imagen en
pantalla al tamaño de resolución de pantalla actual
(modo de presentación).
El mejor modo de pantalla es
1280 x 1024
Control Función
E8
Ajuste de la pantalla
Ajustar el tamaño de la imagen, la posición y los parámetros de
funcionamiento de la pantalla resulta rápido y sencillo con el sistema de
control de la presentación en pantalla. A continuación se muestra un breve
ejemplo para que se familiarice con el uso de los controles. En la siguiente
sección se muestra un ejemplo de los ajustes y selecciones disponibles que
puede realizar con la OSD.
Para efectuar ajustes en la presentación en pantalla, siga estos pasos:
Pulse el botón MENUy,acontinuación, aparecerá el menú principal del
menú OSD.
Para acceder a un control, utilice los botones
-
o+Una vez
seleccionado el icono que desee, pulse el botón SET/AUTO.
Utilice los botones
-
/ +para ajustar la imagen en el nivel que desee.
Utilice el botón SET/AUTOpara seleccionar otros elementos del submenú.
Pulse una vez el botón MENUpara volver al menú principal y seleccionar
otra función. Pulse dos veces el botón MENUpara salir del OSD.
E8
Ajuste de los controles de la presentación en pantalla (OSD)
NOTA
Deje que la pantalla se estabilice durante al menos 30 minutos antes de ajustar la
imagen.
SET/AUTO
MENU MENU
-
+
-
+
E9
Menúprincipal
SubmenúA D Referencia
E9
NOTA
El orden de los iconos puede variar dependiendo del modelo (E9~E13).
Ajuste y selección de la presentación en pantalla (OSD)
En la siguiente tabla se indican todos los menús de control, ajuste y
configuración de la presentación en pantalla.
Para ajustar el brillo y el
contraste de la pantalla
CUADRO
COLOR
POSICIÓN
AJUSTES
DISPOSICIÓN
PREDEF
ROJO
VERDE
AZUL
Para ajustar la posición de
la pantalla
Para personalizar el color
de la pantalla
Para personalizar el estado
de la pantalla para el
entorno de funcionamiento
de un usuario
Para mejorar la claridad y
estabilidad de la pantalla
BRILLO
CONTRASTE
GAMMA
HORIZONTAL
VERTICAL
RELOJ
FASE
NITIDEZ
BALANCE DE BLANCOS
LÁMPARA DE ENCENDIDO
RESTABLECER
IDIOMA
OSD
POSICIÓN
sRGB
6500K
9300K
: ajustable
A: entrada analógica
D: entrada digital
Para seleccionar o
personalizar la
configuración de imagen
que desea
FLATRON
F-ENGINE
PELÍCULA/TEXTO
USUARIO
NORMAL
HORIZONTAL
VERTICAL
Altri manuali per flatron L1760TR
1
Questo manuale è adatto per i seguenti modelli
7
Indice
Altri manuali LG Monitor
LG
LG UltraGear 27GP83B-B Manuale utente
LG
LG W2363DV Manuale utente
LG
LG W2294T Manuale utente
LG
LG FlatronL204WT Manuale utente
LG
LG 24MR400-BA Manuale utente
LG
LG Flat Panel Monitor Manuale utente
LG
LG N1942LH-BS Manuale utente
LG
LG 49WL95C-WY Manuale utente
LG
LG 32UQ85R Manuale utente
LG
LG FLATRON 27UD68WG Manuale utente
