LightPro Avior 181S Manuale utente

12VOLT

Geproduceerd door / Produced by / Hergestellt von / Produit par:

TECHMAR B.V. • CHOPINSTRAAT 10-11 • 7557 EH HENGELO • THE NETHERLANDS

+31 (0)88 43 44 517 • [email protected] • WWW.LIGHTPRO.NL

MI3961 - 20181224

Gebruikershandleiding

User manual

Bedienungsanleitung

Manuel de l’utilisateur

Avior

181S

C D

E F

Castor 9

Avior

Gebruikershandleiding

Bedankt voor de aankoop van de Lightpro Avior.

Dit document bevat de benodigde informatie voor

correct, efciënt en veilig gebruik van het product.

Raadpleeg de algemene handleiding van het Lightpro

12-volt systeem en de gebruikershandleiding van uw

transformator voor meer informatie over de aanleg en

aansluiting van uw lichtplan.

Lees de informatie in deze handleiding zorgvuldig

door voor ingebruikname van het product. Bewaar

deze handleiding bij het product ter naslag in de

toekomst.

PRODUCTBESCHRVING

De Lightpro Avior is een LED spot voor buitengebruik.

Het armatuur kan op een vaste ondergrond worden

gemonteerd met de meegeleverde schroeven of in de

grond worden gestoken met de meegeleverde steker.

Dit product is uitsluitend te gebruiken als buitenver-

lichting in combinatie met het 12-volt systeem van

Lightpro. Elke wijziging aan het product kan gevolgen

hebben voor de veiligheid, garantie en correcte

werking van het product en/of het andere onderdelen

van het systeem.

Specicaties

Product Lightpro Avior

Artikelnummer 181S

Verbruik (max.) 16W

Lichtstroom 150 – 1500 lm

Afmetingen (h x b x d) 125 x 180 x 68 mm

Beschermingsklasse IP44

Omgevingstemperatuur -20°C tot 50°C

Kabellengte 1m

Dimbaar Ja, met ingebouwde dimmer

MONTAGE

Inhoud van de verpakking

[Afbeelding A]

1. Armatuur Avior

2. Grondsteker

3. Schroeven

4. Pluggen

5. Lightpro connector

6. Inbus sleutel

Controleer of alle onderdelen aanwezig zijn in de

verpakking. Voor vragen over onderdelen, service,

eventuele klachten of andere zaken kunt u altijd bij ons

terecht. E-mail: [email protected]

Optie 1: plaatsing op een vaste ondergrond of aan

de wand

[Afbeelding B]

1. Haal de schroef uit de voet met de meegeleverde

sleutel (Afbeelding A [6]).

2. Haal het armatuur uit de voet.

[Afbeelding C]

- Monteer de voet met de meegeleverde schroeven

op de ondergrond.

Boor indien nodig gaten voor in de ondergrond en

gebruik de meegeleverde pluggen.

[Afbeelding D]

1. Plaats het armatuur in de voet.

2. Plaats de schroef in de voet.

3. Stel het armatuur in de gewenste stand.

4. Draai de schroef vast met de meegeleverde sleutel

(Afbeelding A [6]).

Optie 2: plaatsing in de grond

[Afbeelding E]

1. Plaats de grondsteker onder de voet.

2. Draai de grondsteker stevig vast.

3. Stel het armatuur in de gewenste stand.

4. Draai de schroef vast met de meegeleverde sleutel

(Afbeelding A [6]).

5. Plaats het armatuur in de grond.

DIMMERFUNCTIE

Het armatuur is voorzien van een ingebouwde

dimmer. Hiermee is de lichtopbrengst instelbaar in 6

stappen.

[Afbeelding F]

• Druk op de knop om de gewenste lichtopbrengst in

te stellen.

Avior

User manual

Thank you for purchasing the Lightpro Avior.

This document contains the required information for

correct, efcient, and safe use of the product. Consult

the general manual of the Lightpro 12-volt system

and the user manual of your transformer for more

information about the set up and connection of your

light plan.

Read the information in this manual carefully before

using the product. Keep this manual near the product

for consultation in the future.

PRODUCT DESCRIPTION

The Lightpro Avior is an LED spot for outdoor use. The

xture can be installed on a xed underground with

the included screws, or be placed in the ground with

the included spike. This product may only be used

as outdoor lighting in combination with the Lightpro

12-volt system. Any alterations made to the product

may have consequences for the safety, warranty, and

correct functioning of the product and/or other parts

of the system.

Specications

Product Lightpro Avior

Article number 181S

Power (max.) 16W

Luminous ux 150 – 1500 lm

Dimensions (H x W x D) 125 x 180 x 68 mm

Protection class IP44

Ambient temperature -20°C to 50°C

Cable length 1m

Dimmable Yes, with built-in dimmer

INSTALLATION

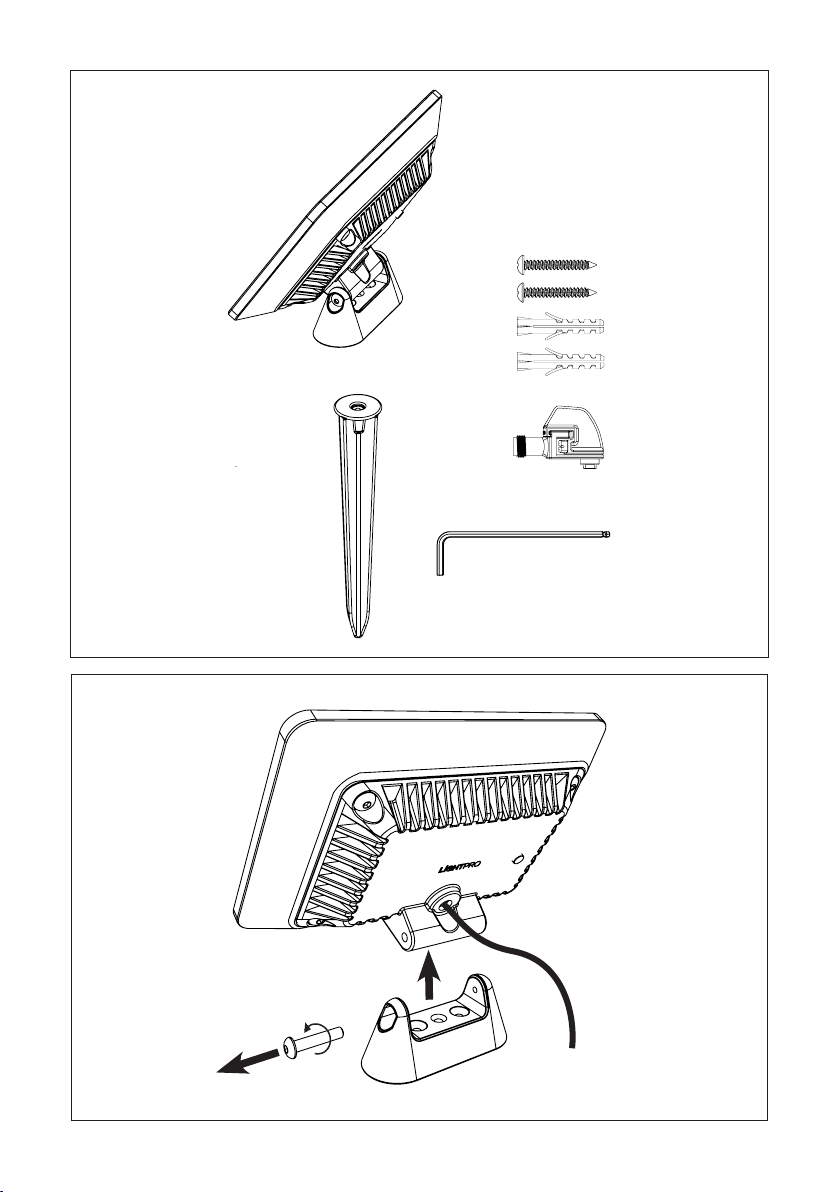

Packaging content

[Figure A]

1. Fixture Avior

2. Ground spike

3. Screws

4. Plugs

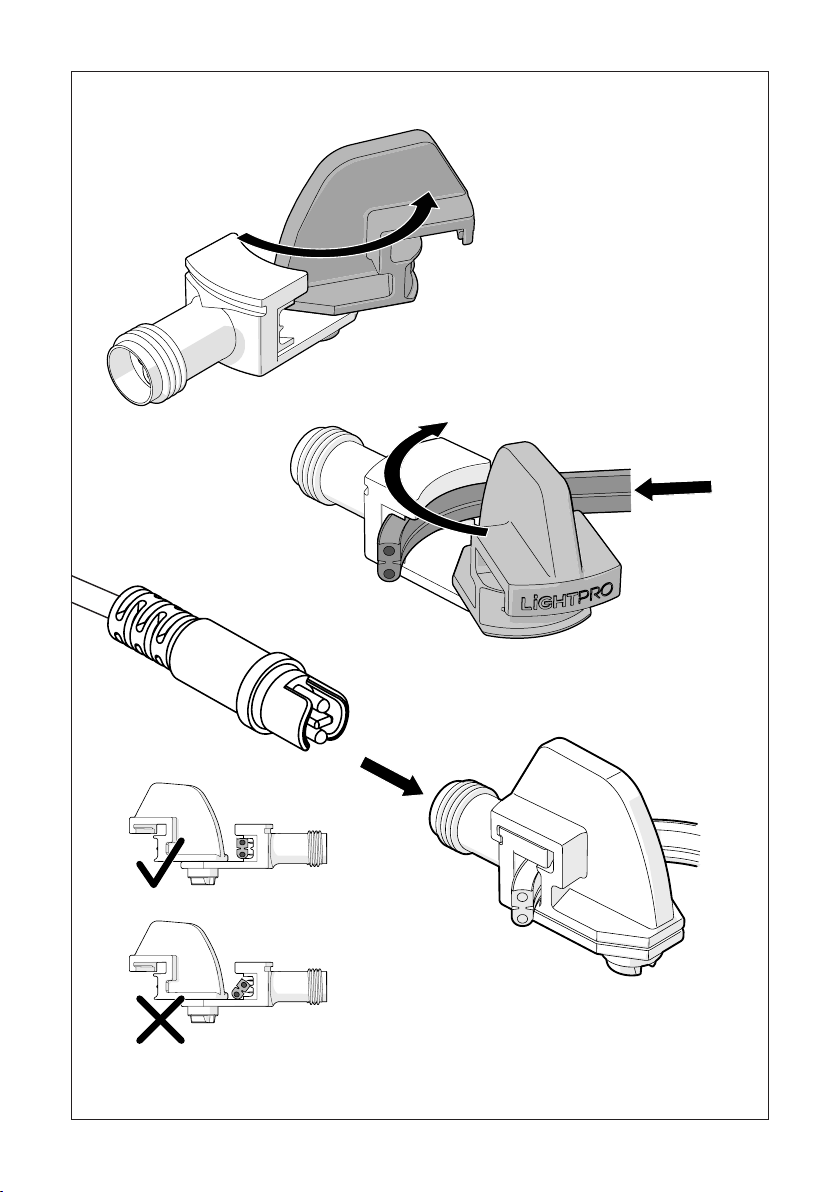

5. Lightpro connector

6. Hex key

Check if all parts are present in the packaging. For

questions about parts, service, and any complaints or

other remarks, you can always contact us. E-mail: info@

lightpro.nl

Option 1: placement on a xed underground or

mounting to a wall [Figure B]

1. Remove the screw from the base using the included

hex key (Figure A [6]).

2. Remove the xture from the base.

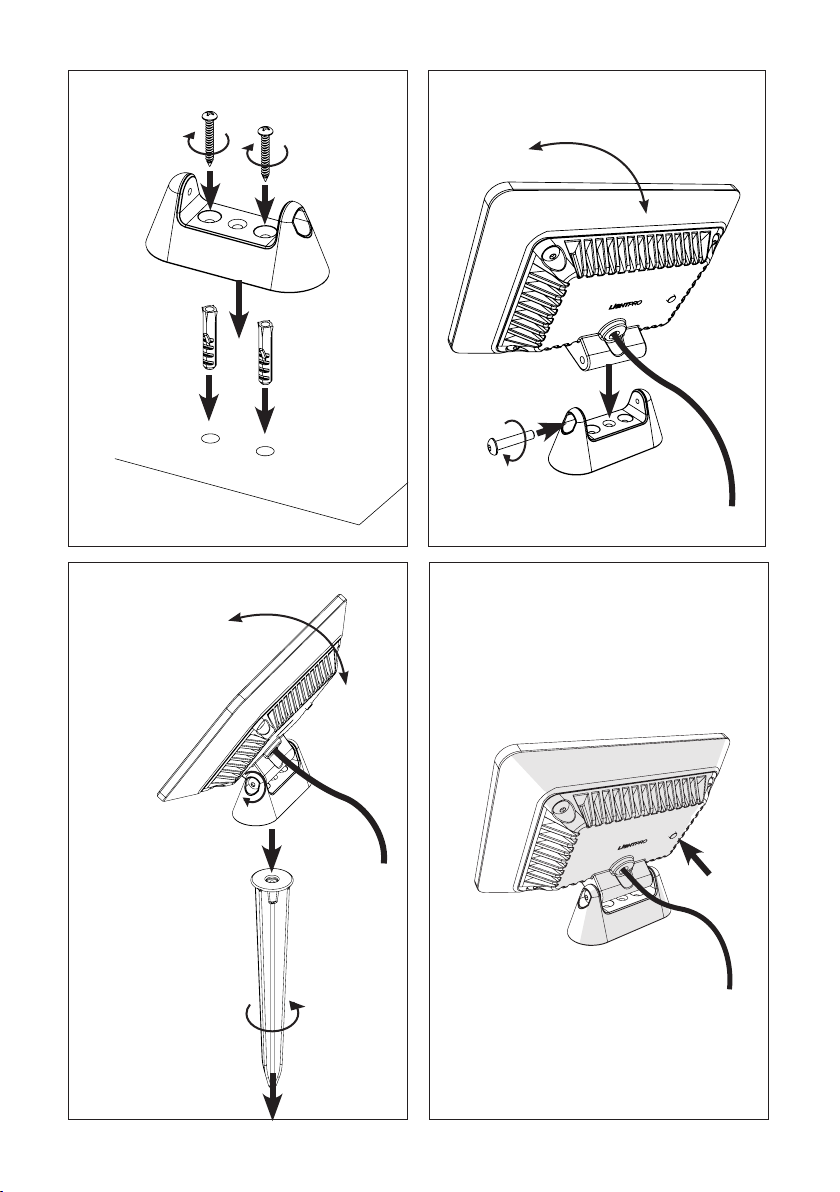

[Figure C]

• Install the base onto the underground with the

included screws.

If necessary, drill a hole in the underground and use

the included plugs.

[Figure D]

1. Place the xture in the base.

2. Place the screw in the base.

3. Put the xture in the desired position.

4. Fasten the screw using the included hex key

(Figure A [6]).

Option 2: placement in the ground

[Figure E]

1. Place the spike underneath the base.

2. Properly fasten the spike.

3. Put the xture in the desired position.

4. Fasten the screw using the included hex key

(Figure A [6]).

5. Place the xture in the ground.

DIMMER FUNCTION

The xture is equipped with a built-in dimmer. The

light output can be set to 6 different levels.

[Figure F]

• Push the button to set the desired light output.

Avior

Benutzeranleitung

Vielen Dank, dass Sie sich für die Lightpro Avior

entschieden haben.

Dieses Dokument enthält die notwendigen Informa-

tionen für den korrekten, efzienten und sicheren

Gebrauch des Produkts. Weitere Informationen zur In-

stallation und zum Anschluss Ihres Beleuchtungsplans

nden Sie im allgemeinen Handbuch zum Lightpro

12-Volt-System und in Ihrer Transformator-Benutzeran-

leitung.

Bitte lesen Sie die Informationen in diesem Handbuch

sorgfältig durch, bevor Sie das Produkt in Betrieb neh-

men. Bitte bewahren Sie dieses Handbuch zusammen

mit dem Produkt auf, um zukünftig nachschlagen zu

können.

PRODUKTBESCHREIBUNG

Lightpro Avior ist ein LED-Strahler für den Außenein-

satz. Die Leuchte kann mit den mitgelieferten Schrau-

ben an einer festen Fläche montiert oder mit dem

mitgelieferten Spieß in den Boden gesteckt werden.

Dieses Produkt kann nur in Kombination

mit dem 12-Volt-System von Lightpro als

Außenbeleuchtung verwendet werden. Jede

Veränderung am Produkt kann die Sicherheit,

die Gewährleistung und den ordnungsgemäßen

Betrieb des Produkts und/oder anderer Teile

des Systems beeinträchtigen.

Spezikationen

Produkt Lightpro Avior

Artikelnummer 181S

Leistung (max.) 16W

Lichtstrom 150 – 1500 lm

Abmessungen (H x B x W) 125 x 180 x 68 mm

Schutzart IP44

Umgebungstemperatuur -20°C bis 50°C

Kabellänge 1m

Dimmbar Ja, mit eingebautem Dimmer

MONTAGE

Verpackungsinhalt

[Bild A]

1. Leuchte Avior

2. Erdspieß

3. Schrauben

4. Dübel

5. Lightpro Konnektor

6. Inbusschlüssel

Überprüfen Sie, ob alle Teile in der Verpackung

vorhanden sind. Bei Fragen zu Einzelteilen, Service,

Reklamationen oder anderen Angelegenheiten

können Sie uns jederzeit kontaktieren. E-Mail: info@

lightpro.nl

Option 1: Installation auf einem festen Untergrund

oder an der Wand

[Bild B]

1. Entfernen Sie die Schraube mit dem mitgelieferten

Schlüssel aus dem Sockel (Bild A [6]).

2. Entfernen Sie die Leuchte vom Sockel.

[Bild C]

• Montieren Sie den Sockel mit der mitgelieferten

Schrauben auf der Oberäche.

Falls erforderlich, bohren Sie ein Loch in den Un-

tergrund und verwenden Sie die mitgelieferten Dübel.

[Bild D]

1. Setzen Sie die Leuchte auf den Sockel.

2. Setzen Sie die Schraube im Sockel ein.

3. Richten Sie die Leuchte auf die gewünschte Stellung aus.

4. Ziehen Sie die Schraube mit dem mitgelieferten

Schlüssel fest (Bild A [6]).

Option 2: Platzierung im Boden

[Bild E]

1. Setzen Sie den Erdspieß unter den Sockel.

2. Drehen Sie den Erdspieß fest.

3. Richten Sie die Leuchte auf die gewünschte Stellung aus.

4. Ziehen Sie die Schraube mit dem mitgelieferten

Schlüssel fest (Bild A [6]).

5. Platzieren Sie die Leuchte im Boden

DIMMERFUNKTION

Die Leuchte ist mit einem eingebauten Dimmer

ausgestattet. Damit ist die Lichtleistung in 6 Stufen

einstellbar.

[Bild F]

• Drücken Sie die Taste, um die gewünschte Lichtleis-

tung einzustellen.

Avior

Manuel de l’utilisateur

Nous vous remercions pour l’achat de Lightpro Avior.

Ce document contient les informations nécessaires pour

une utilisation adéquate, efcace et sûre du produit.

Consultez le mode d’emploi général du système Light-

pro 12-volts et le manuel de l’utilisateur de votre transfor-

mateur pour de plus amples informations sur l’aménage-

ment et le raccordement de votre plan d’éclairage.

Lisez attentivement les informations sur le produit dans

ce mode d’emploi pour la mise en service du produit.

Conservez ce mode d’emploi à proximité du produit

pour pouvoir le consulter ultérieurement.

DESCRIPTION DU PRODUIT

Le Lightpro Avior est un spot LED pour l’extérieur. Il

est possible de monter l’armature sur un support xe à

l’aide des vis fournies ou de l’enfoncer dans le sol avec

la pointe fourni. Ce produit s’utilise uniquement comme

éclairage extérieur en combinaison avec le système

12-volts de Lightpro. Toute modication apportée au

produit peut avoir des conséquences pour la sécurité, au

niveau de la garantie et pour le fonctionnement adéquat

du produit et/ou d’autres composants du système

Spécications

Produit Lightpro Avior

Numéro d’article 181S

Puissance (max.) 16W

Flux lumineux 150 – 1500 lm

Dimensions (H x L x P) 125 x 180 x 68 mm

Indice de protection IP44

Température ambiante -20°C tot 50°C

Longeur de câble 1m

Dimmable Oui, avec variateur intégré

INSTALLATION

Contenu de l’emballage

[Image A]

1. Lumière Avior

2. Pointe

3. Vis

4. Chevilles

5. Lightpro connecteur

6. Clé hexagonale

Contrôlez que toutes les pièces soient bien présentes

dans l’emballage. Vous pouvez toujours nous contacter

pour des questions sur les pièces, le service, des plaintes

éventuelles ou d’autres choses. Email : [email protected]

Option 1 : placement sur un support xe ou au mur

[Image B]

1. Retirez la vis du pied à l’aide de la clé fournie (Image

A [6]).

2. Retirez la lumière du pied.

[Image C]

• Montez le pied à l’aide des vis fournies sur le support.

Le cas échéant, percez préalablement un trou dans le

support et utilisez les chevilles fournies.

[Image D]

1. Placez la lumière dans le pied.

2. Placez la vis dans le pied.

3. Réglez la lumière dans la position désirée.

4. Serrez la vis à l’aide de la clé fournie (Image A [6]).

Option 2 : placement dans le sol

[Image E]

1. Placez la pointe sous le pied.

2. Vissez bien la pointe.

3. Réglez la lumière dans la position désirée.

4. Serrez la vis à l’aide de la clé fournie (Image A [6]).

5. Placez la lumière dans le sol.

FONCTION VARIATEUR

La lumière est pourvue d’un variateur intégré. Vous

pouvez régler l’intensité lumineuse sur 6 positions.

[Image F]

• Appuyez sur le bouton pour dénir l’intensité

lumineuse désirée.

12VOLT

Transformer (144A/145A)

Connector

Type Y (143A)

Connector

Type M (138A)

Connector

Type F (137A)

JUST TURN IT!

JUST TWIST AND CONNECT!

connection to make a branch

connection to transformer

THE SYSTEM

Altri manuali per Avior 181S

Indice

Altri manuali LightPro Luce esterna

LightPro

LightPro 184W Manuale utente

LightPro

LightPro Juno 2 Manuale utente

LightPro

LightPro Nina 129P Manuale dell'operatore

LightPro

LightPro Ruby 120P Manuale dell'operatore

LightPro

LightPro Avior Manuale utente

LightPro

LightPro Emerald 3 Manuale dell'operatore

LightPro

LightPro Oberon Smart Manuale utente

LightPro

LightPro Atik R1 Manuale utente

LightPro

LightPro Nova 3 Manuale dell'operatore

LightPro

LightPro Barite 60 Manuale utente

LightPro

LightPro Polaris Manuale utente

LightPro

LightPro Topaz Manuale dell'operatore

LightPro

LightPro Alon Manuale utente

LightPro

LightPro Castor 3 177S Manuale utente

LightPro

LightPro Avior 181S Manuale utente

LightPro

LightPro Nova 3 117S Manuale dell'operatore

LightPro

LightPro Azar15 Manuale dell'operatore

LightPro

LightPro Erba 222P Manuale utente

LightPro

LightPro Agate 102U Manuale utente

LightPro

LightPro Oberon Lo 190P Manuale utente

LightPro

LightPro Castor 4 178S Manuale utente

LightPro

LightPro Eros Hi 214P Manuale utente

LightPro

LightPro Oberon DL Manuale utente

LightPro

LightPro Juno Tube Manuale utente

Manuali Luce esterna popolari di altre marche

Sealey

Sealey LED37 Manuale utente

nordlux

nordlux VEJERS Guida utente

SImx

SImx ELITE LED LHTC637 Manuale utente

GEV

GEV CAROLINE 10833 Manuale utente

NEBO

NEBO NEB-LSP-0020 Manuale utente

WE-EF

WE-EF PFL540 LED Manuale utente

Lindby

Lindby 9949029 Manuale utente

HEPER

HEPER DOGO Side LW6048.585-US Istruzioni per l'installazione e il funzionamento

HEPER

HEPER LW8034.003-US Istruzioni per l'installazione e il funzionamento

Maretti

Maretti VIBE S 14.6080.04.A Manuale utente

BEGA

BEGA 84 253 Manuale

HEPER

HEPER MINIMO Istruzioni per l'installazione e il funzionamento

LIGMAN

LIGMAN BAMBOO 3 Manuale utente

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manuale utente

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manuale utente

urban ambiance

urban ambiance UQL1273 Manuale utente

TotalPond

TotalPond 52238 Manuale utente

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manuale utente
