LIGMAN KI-60506 Manuale

TOOL

IP67 IK10 CLASS I 0.5m

OK YES NO NO

Ta 25°c

Glass surface temp

KI-60506 = 37°c

EMBOSS FRAME KI-60506

FLAT FRAME KI-60516

Drive over 2,500kg. at max. 50km/h.

Ta 25°c

Glass surface temp

KI-60516 = 37°c

2 3 4

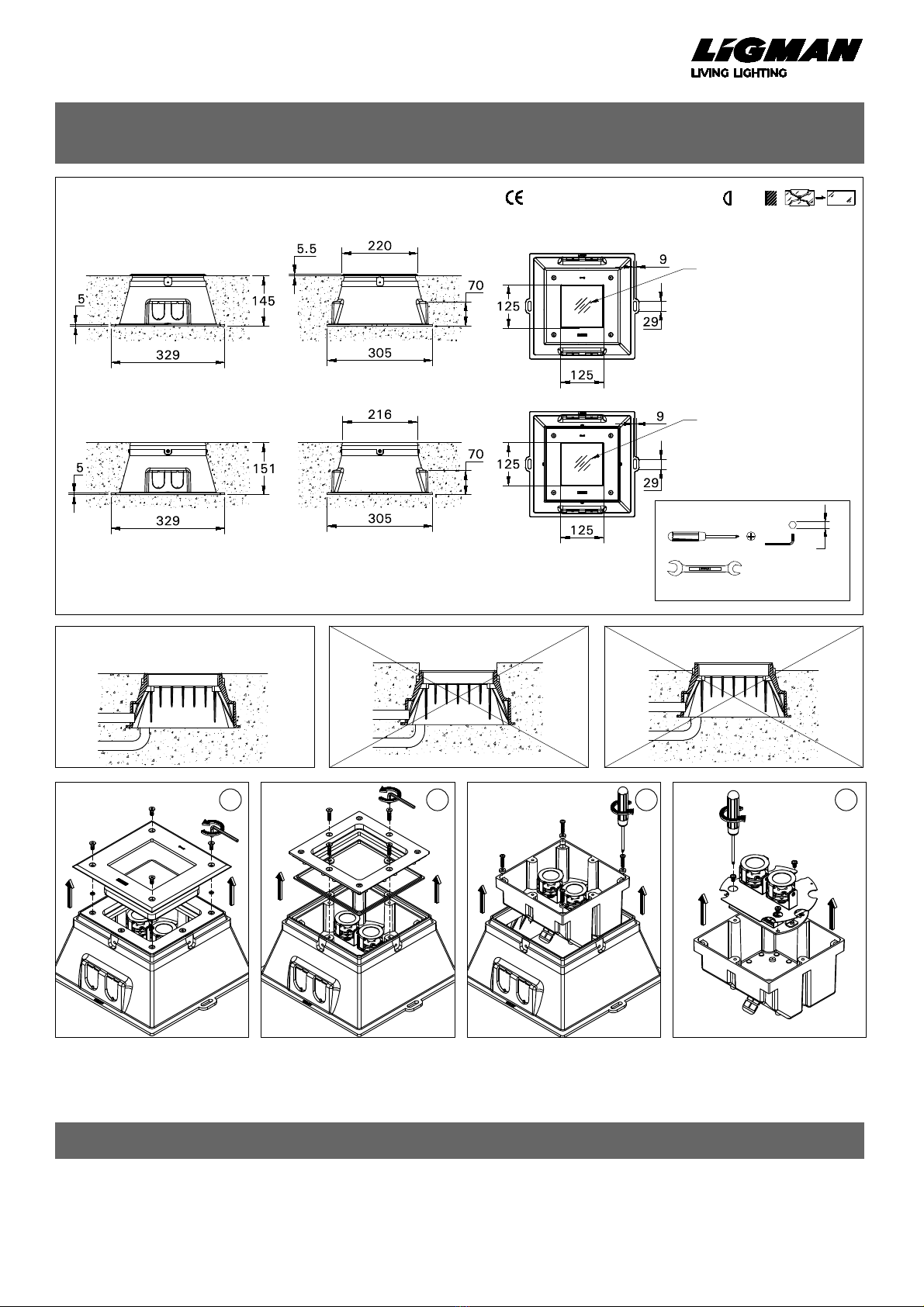

INSTALLATION AND SERVICE MANUAL

Product drawing (dimensions)

For Installation of Kios Inground uplight Square 220mm. and Square 216mm. LED

Model. KI-60506 and KI-60516

LigmanLighting

Technical amendments and modifications techniques reserved.

■LIGMAN standard products are supplied with the control gear 220-240V 50/60Hz.

The control gear for other voltages and frequencies is available upon request, please consult us for more details.

■LIGMAN luminaires are designed to conform IEC 60598 2-13 standard.

FM-TS-13-1/13-03-2561/REV.4

M KI-60506/07/02/18/REV.0

1/2

Europe Headquarters

Ligman Europe s.r.o.

VGP Park Usti nad Labem, P 2

Prestanov 113

403 17 Prestanov

Czech Republic

Tel. +420 608 740 504 | [email protected]

www.ligman.com

Ligman Ltd

Regus House, Victory Way

Crossways Business Park

Dartford DA2 6QD

Tel. 0800 975 0622

[email protected]

Thailand Headquarters

Ligman Lighting Co., Ltd.

17/2 Moo 4, Monthong, Bangnampreaw

Chachoengsao 24150 Thailand

Tel : +66 (2) 7339140

[email protected]

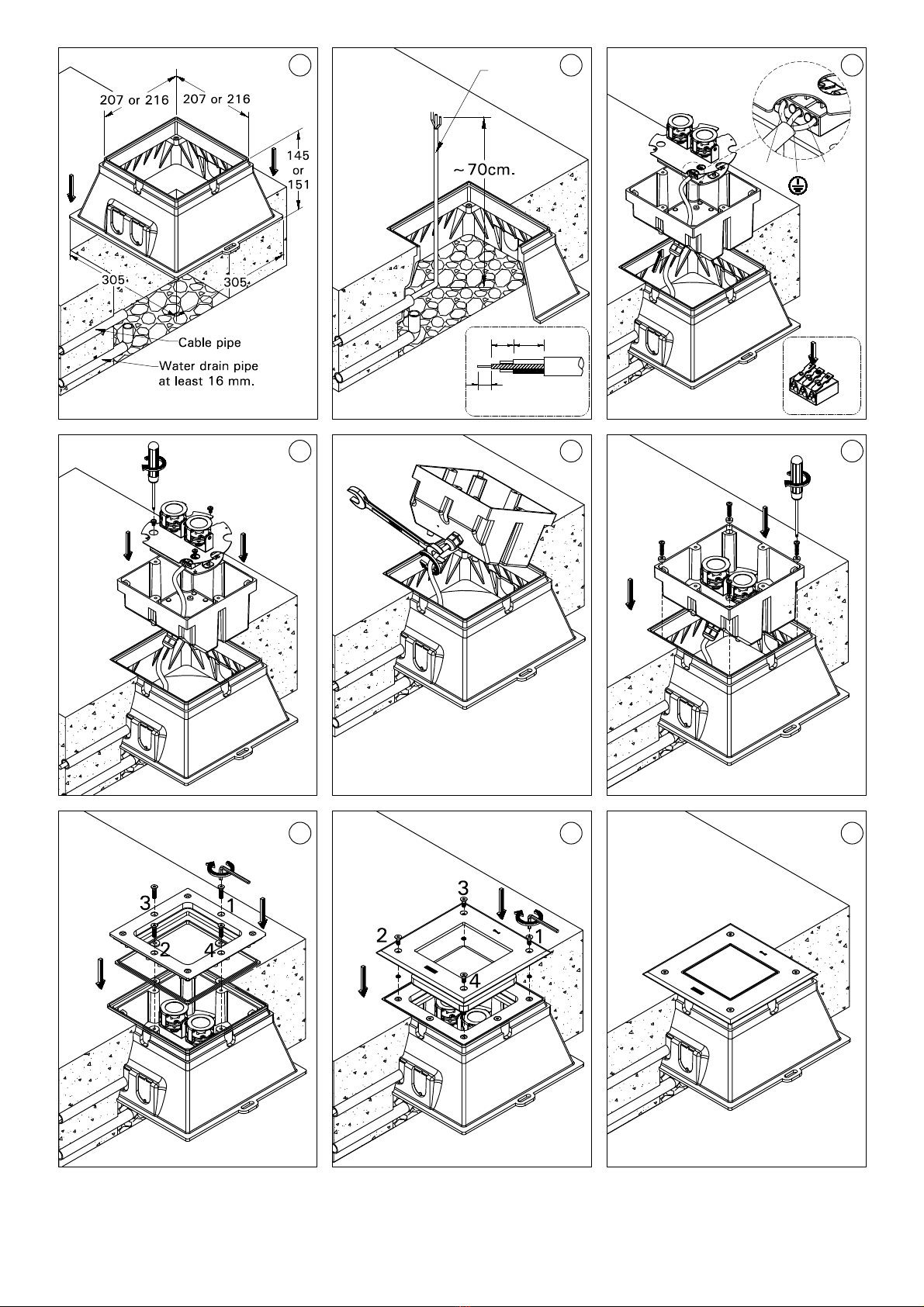

Cable OD

Min 6mm.

Max 12mm.

20 30

CABLE SIZE : 3x1.0mm ²

Torque:6.25Nm. Torque :3.0Nm.

Torque :4.3Nm. Torque :4.3Nm.

Push

5 6 7

910

12 13

Torque:3.0Nm.

Note : Brush nish stainless steel products requirement to wipe the product

periodically with a light oil (WD40 or equivalent) to remove any staining.

M KI-60506/07/02/1/REV.0

2/2
