Lindy 20941 Manuale utente

Dual M.2 SSD RAID Adapter, SATA 2,5”

User Manual English

Benutzerhandbuch Deutsch

Manuel utilisateur Français

Manuale Italiano

No. 20941

www.lindy.com

Tested to Comply with

FCC Standards

For Home and Office Use!

User Manual English

Introduction

We are glad that you have chosen a LINDY product and thank you for having placed your trust in us.

You can rely on our products and our good service at any time.

This Dual M.2 SATA RAID Adapter allows you to install two M.2 SSDs into a 2.5” bay to create high-

performance storage with configurable RAID.

Package Contents

•Dual M.2 SSD RAID Adapter, SATA 2.5”

•Screws for enclosure and SSD mounting

•This Manual

Features

•Dual SATA based M.2 SSD to SATA Adapter, 2.5” (9.5mm)

•Supports RAID 0, RAID 1, Spanning or JBOD

•ASM1092R processor

•For 30/42/60/80mm SATA based M.2 SSDs

•Supports NGFF Key B or Key B + M

•Compliant with SATA 3.2

•22pin Standard SATA connector

•PCI Express Mini Card Specification 1.2

•PCI-E Card Specification 1.1

•Temperature range: 0-70°C (operating), -40-85°C (storage)

Installation & Operation

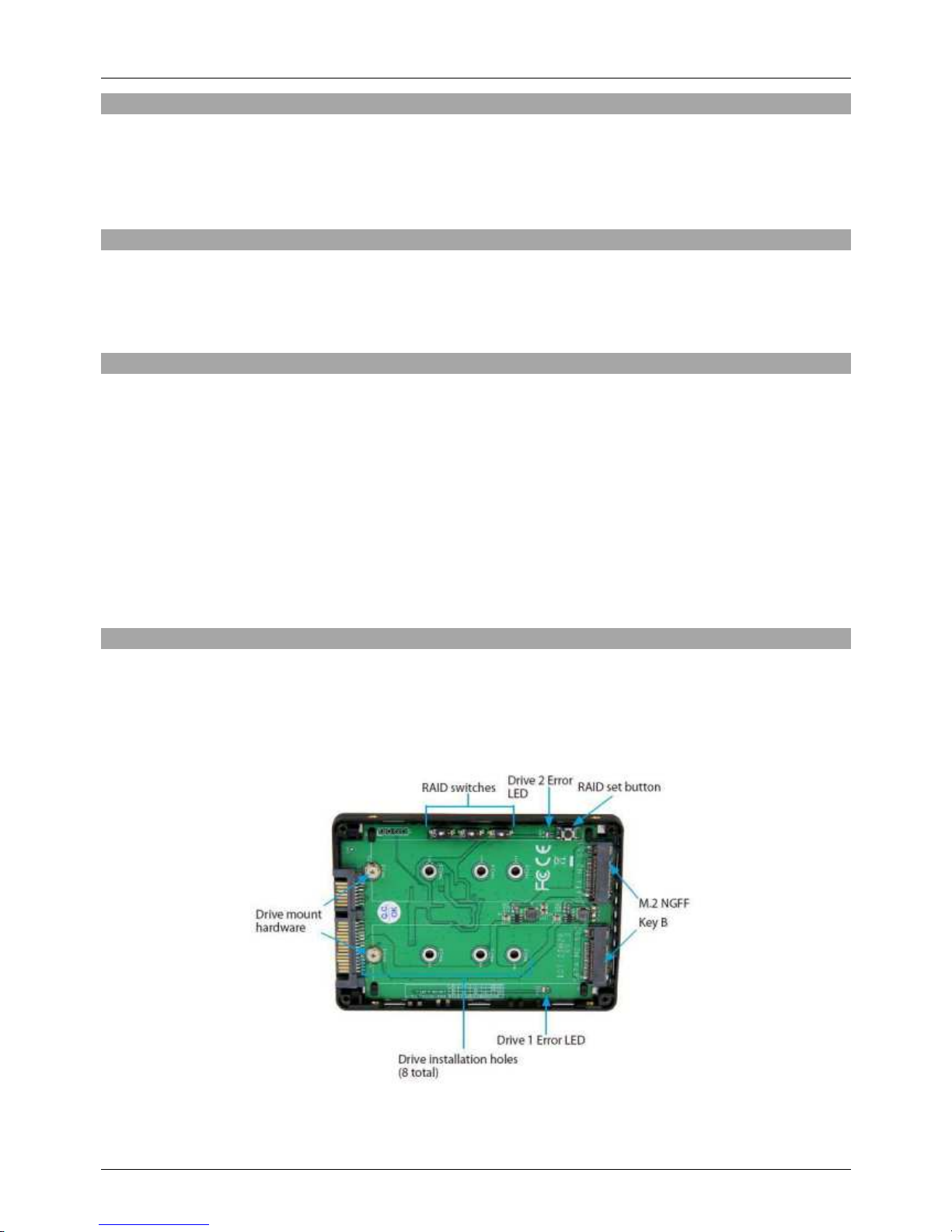

Open the enclosure and install the M.2 SSD(s) in accordance with the height of your M.2 SSD (30/42/60

or 80mm). For 80mm SSDs you may need to move the preinstalled drive mount hardware.

User Manual English

RAID Configuration:

This Dual M.2 SATA RAID Adapter supports RAID modes as well as non-RAID operation (JBOD) when

paired with a port-multiplying SATA controller.

Please note that changing the RAID configuration will erase the data on your existing drives. Back up the

data before you proceed.

RAID mode setting:

RAID 0 (Striping – improves system performance)

RAID 1 (Mirror – creates a redundant drive on the second drive for security)

SPAN (creates a large single drive volume, consisting of both drives)

JBOD (Just a bunch of disks – allows access to both drives individually)

1. Set the RAID switches to “1” or “on”, depending on the desired configuration.

2. Connect the adapter to your SATA host device (for details you may consult the documentation of

your SATA host device)

3. Power up the adapter.

4. Press the RAID set button on the adapter.

Note: In order to configure RAID 0, 1 your SSD must be clean and pre-formatted.

LED Indicators:

The product includes a status LED for each of the two drives. If the LED is illuminated and not blinking, a

drive error is indicated. If the LED is blinking, the drive is being rebuilt. If the LED is blinking and then

stops, the drive has finished being rebuilt.

J4 J5 J6

ON ON 1

ON 1 ON

ON ON ON

ON 1 1

Manuel Utilisateur Français

Einführung

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.

Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen.

Dieser Dual M.2 SATA RAID Adapter ermöglicht die Installation zweier M.2 SSDs in einem 2,5” Schacht.

Sie erhalten so einen Speicher mit hoher Leistung und konfigurierbarem RAID.

Lieferumfang

•Dual M.2 SSD RAID Adapter, SATA 2,5”

•Schrauben für das Gehäuse und zum Befestigen der SSDs

•Dieses Handbuch

Eigenschaften

•Dual M.2 SSD Adapter, SATA 2,5” (9.5mm)

•Unterstützt RAID 0, RAID 1, Spanning oder JBOD

•ASM1092R Prozessor

•Für 30/42/60/80mm SATA-basierte M.2 SSDs

•Unterstützt NGFF Key B oder Key B + M

•Kompatibel mit SATA 3.2

•22pin SATA-Standard-Anschluss

•PCI Express Mini Card Spezifikation 1.2

•PCI-E Card Spezifikation 1.1

•Temperaturbereich: 0-70°C (im Betrieb), -40-85°C (bei Lagerung)

Installation & Betrieb

Öffnen Sie das Gehäuse und installieren dann die M.2 SSD(s), indem Sie diese – je nach Länge der

SSD (30/42/60 oder 80mm) entsprechend verschrauben. Bei 80mm SSDs müssen Sie hierfür die

möglicherweise vorinstallierten Schrauben („drive mount hardware“) vorher entfernen.

Manuel Utilisateur Français

RAID-Konfiguration:

Dieser Dual M.2 SATA RAID Adapter unterstützt sowohl RAID-Modi als auch Betrieb ohne RAID

(JBOD), sofern er mit einem SATA-Controller mit Port-Multiplier-Funktion verwendet wird.

Bedenken Sie bitte bevor Sie die RAID-Konfiguration ändern, dass dadurch Daten auf Ihren Laufwerken

gelöscht werden. Sichern Sie deshalb vorab Ihre Daten.

RAID-Einstellung:

RAID 0 (Striping – verbessert Systemleistung)

RAID 1 (Mirror – erstellt eine redundante 2. SSD zur Sicherung)

SPAN (schafft eine große, zusammenhängende Festplatte)

JBOD (Just a bunch of disks – individueller Zugriff auf beide SSDs)

1. Setzen Sie den RAID-Schalter auf “1” oder “on” – je nach gewünschter Konfiguration.

2. Verbinden Sie nun den Adapter mit einem SATA Host (Details lesen Sie bitte im Handbuch Ihres

SATA Host-Gerätes nach)

3. Schalten Sie den Adapter ein.

4. Drücken Sie den “RAID set button” auf dem Adapter.

Beachten Sie bitte, dass zum Konfigurieren von RAID 0 oder 1 Ihre SSD gereinigt und vorformatiert sein

muss.

LED-Anzeige:

Es gibt je eine Status-LED für beide Laufwerke. Wenn die LED leuchtet (aber nicht blinkt) wird ein

Laufwerksfehler angezeigt. Wenn die LED blinkt, wird das Laufwerk wiederhergestellt. Sobald sie aufhört

zu blinken, ist die Wiederherstellung beendet.

J4 J5 J6

ON ON 1

ON 1 ON

ON ON ON

ON 1 1

Manuel Utilisateur Français

Introduction

Merci d’avoir choisi un produit LINDY.

Cet adaptateur Dual M.2 SATA RAID vous permet d’installer deux SSDs M.2 dans une baie 2.5” pour

créer un centre de stockage haute performance avec RAID configurable.

Contenu

•Adaptateur Dual M.2 SSD RAID, SATA 2.5”

•Vis pour le boîtier et le montage du SSD

•Ce manuel

Caractéristiques

•Adaptateur Dual SATA M.2 SSD vers SATA, 2.5” (9.5mm d’épaisseur)

•Supporte RAID 0, RAID 1, Spanning ou JBOD

•Processeur ASM1092R

•Pour SSDs 30/42/60/80mm M.2 SATA

•Supporte les slots NGFF Key B ou Key B + M

•Supporte SATA 3.2

•Connecteur standard SATA 22pins

•Spécifications PCI Express Mini Card 1.2

•Spécifications PCI-E 1.1

•Température supportée: 0-70°C (en fonctionnement), -40-85°C (en stockage)

Installation & utilisation

Ouvrez le boîtier et installez le(s) SSD M.2(s) suivant la hauteur de votre SSD M.2 (30/42/60 ou 80mm).

Pour les SSDs de 80mm, vous aurez besoin de retirer les 2 vis de maintien (indiquées en bas sous le

nom “ Drive mount hardware”).

Manuel Utilisateur Français

Configuration RAID:

Cet adaptateur Dual M.2 SATA RAID supporte les modes RAID et non-RAID (JBOD) une fois connecté

à un contrôleur SATA avec function port-multiplying.

Merci de noter que le changement de configuration RAID effacera les données sur le(s) disque(s)

existant(s). Sauvegardez les données avant de changer la configuration RAID.

Modes RAID:

RAID0 (Striping–améliore laperformancesystème)

RAID1(Mirror:créeunecopie d’undisquesur unautre, pourla sécurité desdonnées)

SPAN (créeunseullecteur,regroupant2disques)

JBOD (Justabunchofdisks: permetunaccèsindividuelauxdeuxdisques)

1. Positionnez les switchs RAID sur “1” ou “ON”, dépendant de la configuration RAID désirée.

2. Connectez l’adaptateur au disque SATA

3. Allumez l’adaptateur.

4. Press le bouton RAID sur l’adaptateur.

Note: pour configurer les modes RAID 0, 1 : votre disque SSD doit être vierge et pré-formaté.

LEDs d’indications :

Ce produit inclut une LED de statut pour chacun des deux disques. Si la LED est allumée et non

clignotante, une erreur de disque est alors indiquée. Si la LED est clignotante, le disque est en cours de

construction RAID (rebuild). Si la LED est clignotante puis stoppe, le disque a fini d’être construit en

RAID.

J4 J5 J6

ON ON 1

ON 1 ON

ON ON ON

ON 1 1

Manuale Italiano

Introduzione

Grazie per aver scelto LINDY.

Questo adattatore Dual M.2 SATA RAID consente di installare due SSD M.2 in un alloggiamento da 2.5”

e di poterli configurare in modalità RAID.

Contenuto della confezione

•Adattatore Dual M.2 SSD RAID, SATA 2.5”

•Viti per alloggiamento e per il montaggio degli SSD

•Questo manuale

Caratteristiche

•Adattaore Dual SATA based M.2 SSD a SATA, 2.5” (9.5mm)

•Supporto RAID 0, RAID 1, Spanning o JBOD

•Processore ASM1092R

•Per SSD da 30/42/60/80mm SATA based M.2

•Supporto NGFF Key B o Key B + M

•Compatibile con lo standard SATA 3.2

•Connettore SATA da 22pin

•PCI Express Mini Card Spec. 1.2

•PCI-E Card Spec. 1.1

•Temperatura operativa 0-70°C, di stoccaggio -40-85°C

Installazione & Utilizzo

Aprite l’alloggiamento ed installate gli SSD M.2 facendo attenzione all’altezza degli SSD stessi (30/42/60

o 80mm). Con SSD da 80mm potrebbe essere necessario rimuovere le viti preinstallate.

Manuale Italiano

Configurazione RAID:

Questo adattatore Dual M.2 SATA RAID supporta modalità RAID e non-RAID (JBOD) se collegato ad un

controller SATA port-multiplying.

Considerate che la modifica delle configurazioni RAID cancella i dati presenti sui vostri drive. Effettuate

un back up prima di procedere.

Impostazioni RAID:

RAID 0 (Striping – migliora le performance di sistema)

RAID 1 (Mirror – crea un drive ridondante sul secondo disco per sicurezza)

SPAN (crea un unico drive unendo entrambi i dischi)

JBOD (Just a bunch of disks – accesso a entrambi i drive singolarmente)

1. Imposta i selettori RAID su “1” o “on” a seconda della configurazione desiderata.

2. Connetti l’adattatore al dispositivo SATA (per ulteriori dettagli consultatele istruzioni del Vostro

dispositivo)

3. Alimentate l’adattatore.

4. Premete il tasto RAID.

N.B.: per una configurazione RAID 0, 1 i vostri SSD devono essere pre-formattati.

Indicatori LED:

LED di stato per entrambi i drive. Se il LED rimane accesso senza lampeggiare, indica un errore del

drive. Se il LED lampeggia, il drive è in fase di ricostruzione. Se il LED cessa di lampeggiare, il drive ha

terminato la ricostruzione.

J4 J5 J6

ON ON 1

ON 1 ON

ON ON ON

ON 1 1
