Lindy LDAC-Duo Manuale utente

LDAC-Duo

Digital / Analog Audio Converter

with Dolby Digital Decoder

User Manual English

Benutzerhandbuch Deutsch

Manuel Utilisateur Français

Manuale d’uso Italiano

LINDY No. 70401

www.lindy.com

LDAC-Duo User Guide

Introduction

Thank you for purchasing the LINDY LDAC-Duo. The LINDY LDAC-Duo is a universal Digital/Analog

Audio Converter featuring an integrated Dolby Digital Decoder, with Optical, Coaxial and L/R stereo

audio Inputs and Outputs. Audio signals can be converted from digital to analog and analog signals into

digital, with simultaneous output via both digital and analog ports.

Features

Integrated digital interpolator filter and Digital to Analog Converter (DAC)

Integrated Analog to Digital Converter (ADC)

Dolby Digital Decoder technology embedded

Supports sampling frequencies from 32 to 96kHz

Provides electromagnetic noise-free transmission

Simple input selection, with simultaneous output

Easy to install and operate

Compact and elegant design

Package Contents

LINDY LDAC-Duo

5V DC 1Amp multi-country power adapter

This manual

Specification

Input ports:

oDigital: TOSLink Optical & SPDIF Coaxial

oAnalog: Phono Stereo L/R

Digital Input Formats: LPCM 2CH and Dolby Digital from Optical/Coaxial

Supported Digital Input Frequencies: 32/44.1/48/88.2/96KHz

Output ports:

oDigital: TOSLink Optical & SPDIF Coaxial

oAnalog: Phono Stereo L/R

Phono Stereo L/R Input Impedance: 47K Ω

Phono Stereo L/R Output Impedance: 600 Ω

Power Consumption 1W

Audio Specification

OUT

Output

THD+N

(A-Weight)

Frequency

Response

SNR

Crosstalk

Optical

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<0.5 dB

>109 dB

<-100 dB

Coaxial

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms±0.1

<0.01%

<0.5 dB

>108 dB

<-100 dB

Line-In

2Vrms

Optical

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Coaxial

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<1 dB

>95 dB

<-100 dB

LDAC-Duo User Guide

Input / Output Audio Chart

Audio Input

Input Format

Audio Output

Analog L/R

COAXIAL

OPTICAL

Analog L/R

Analog 2CH

LPCM 2CH

Coaxial

Optical

LPCM 2CH

Analog 2CH

LPCM 2CH

Dolby Digital

Decoding Lt/Rt

Bypass

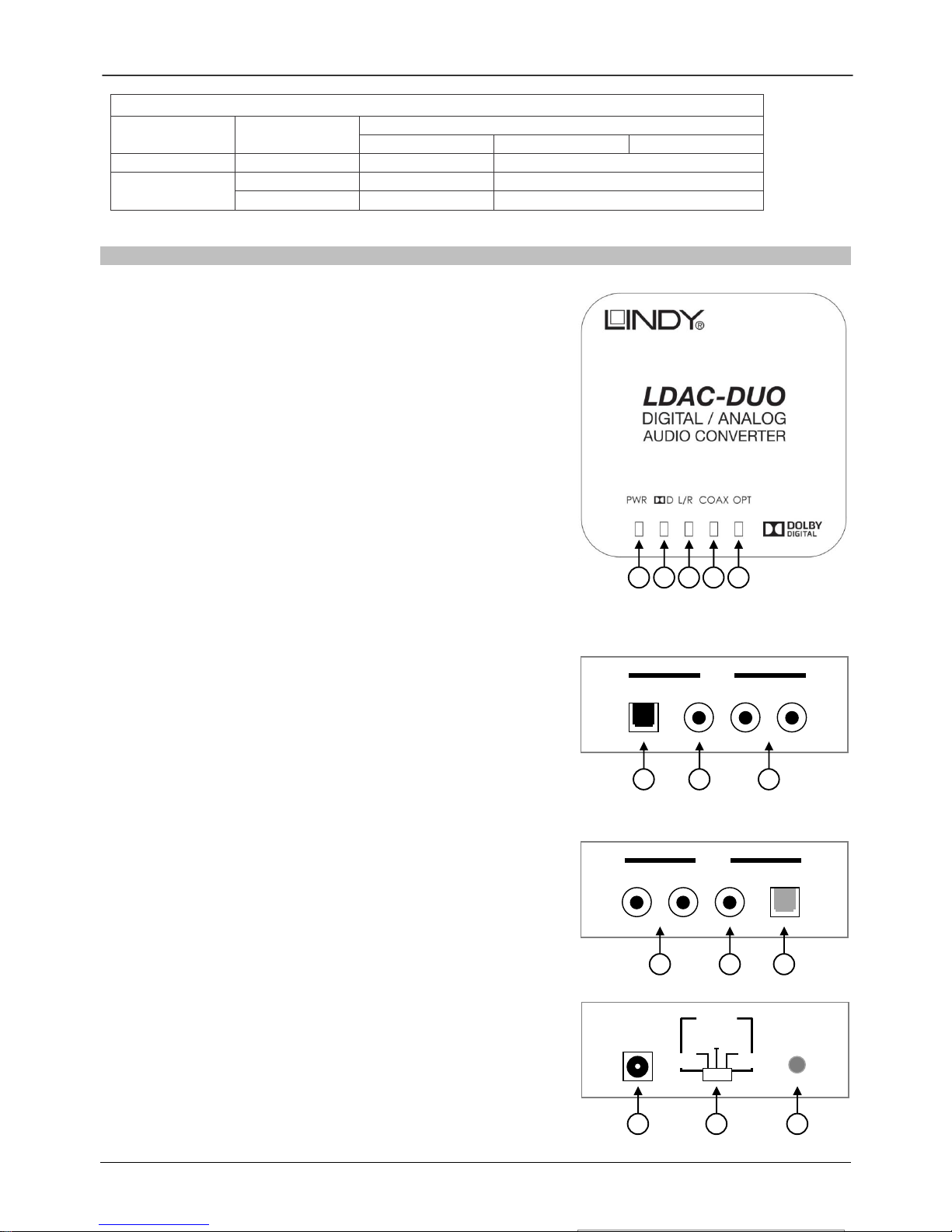

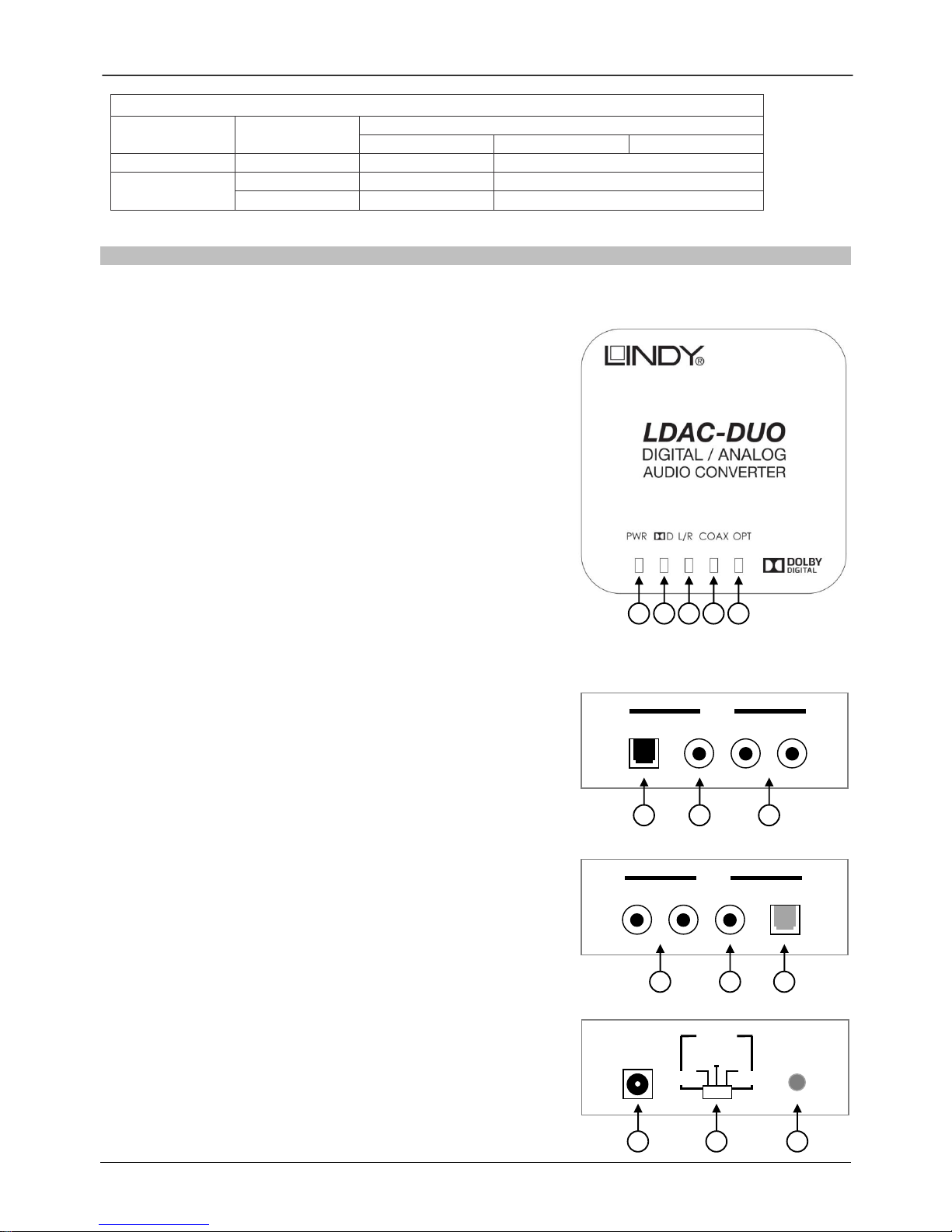

Overview

Top View

1. Power LED

Green = Powered On

Red = Powered Off

The LDAC-Duo will automatically power on when

connected to the power supply

2. Dolby Digital LED

Red = Dolby Digital Source

Off = Non-Dolby Digital source

3. Stereo L/R Input LED

Blue = Stereo L/R input selected

Off = Other input selected

4. Coaxial Input LED

Blue = Coaxial input selected

Off = Other input selected

5. Optical Input LED

Blue = Optical input selected

Off = Other input selected

Input View

1. Optical Input

Connect audio sources via TOSLink Optical cable

2. Coaxial Input

Connect audio sources via SPDIF Coaxial cable

3. Stereo L/R Input

Connect audio sources via L/R Phono cable

Output View

1. Stereo L/R Output

Connect audio receiver equipment via L/R Phono cable

2. Coaxial Output

Connect audio receiver equipment via SPDIF Coaxial cable

3. Optical Output

Connect audio receiver equipment via TOSLink Optical

cable

Side View

1. 5VDC Power Socket

Connect the supplied power supply to this port

2. Input Select

Choose between Optical, Coaxial and L/R Stereo inputs

3. Power Switch

Push button to power the device on or off

OPTICAL

COAX

OUT

OPTICAL

COAX

5VDC

POWER

OPTICAL

L/R

COAX

INPUT

SELECT

LDAC-Duo Benutzerhandbuch

Einführung

Vielen Dank für den Kauf des LINDY LDAC-Duo. Es handelt sich hierbei um einen Digital/Analog-

Audiokonverter mit Dolby Digital Decoder, mit optischen, elektrischen SPDIF- und analogen Stereo L & R

Ein- und Ausgängen. Audiosignale können von digital in analog und auch von analog in digital

umgewandelt werden, und zwar bei gleichzeitiger Ausgabe auf digitalen und analogen Ports.

Eigenschaften

Integrierte digitale, interpolierende Filter und Digital/Analog-Wandler (DAC)

Integrierter Analog/Digital-Wandler (ADC)

Mit Dolby Digital Decoder

Unterstützt Samplingfrequenzen von 32 bis 96kHz

Unterstützt elektrische sowie optische störungsfreie Signalübertragung (SPDIF)

Einfache Eingangswahl per Schalter, mit simultanem Ausgang (Bypass)

Kompaktes, elegantes Design

Lieferumfang

LINDY LDAC-Duo

5V DC 1A Universalnetzteil Multi-Country

Dieses Handbuch

Technische Spezifikation

Eingänge:

odigital: TosLink (Optisch) & SPDIF Coaxial (RCA x1)

oanalog: Stereo L & R (RCA x2)

Digitale Eingangsformate: 2-Kanal LPCM und Dolby Digital (Optisch/Coaxial)

Unterstützte digitale Eingangsfrequenzen: 32/44.1/48/88.2/96KHz

Ausgänge:

odigital: TosLink Optisch & SPDIF Coaxial

oanalog: Stereo L & R

Stereo L & R Eingangswiderstand: 47K Ω

Stereo L & R Ausgangswiderstand: 600 Ω

Stromverbrauch: ca. 1W

Audio Specification

OUT

Output

THD+N

(A-Weight)

Frequency

Response

SNR

Crosstalk

Optical

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<0.5 dB

>109 dB

<-100 dB

Coaxial

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms±0.1

<0.01%

<0.5 dB

>108 dB

<-100 dB

Line-In

2Vrms

Optical

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Coaxial

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<1 dB

>95 dB

<-100 dB

LDAC-Duo Benutzerhandbuch Benutzerhandbuch

Audio Ein-/Ausgänge

Audio

Eingänge

Eingangs-

Format

Audio-Ausgänge

Analog L&R

COAXIAL

OPTICAL

Analog L/R

Analog 2-Kanal

LPCM 2-Kanal

Coaxial

Optical

LPCM 2-Kanal

Analog 2-Kanal

LPCM 2-Kanal

Dolby Digital

Decoding Lt/Rt

Bypass

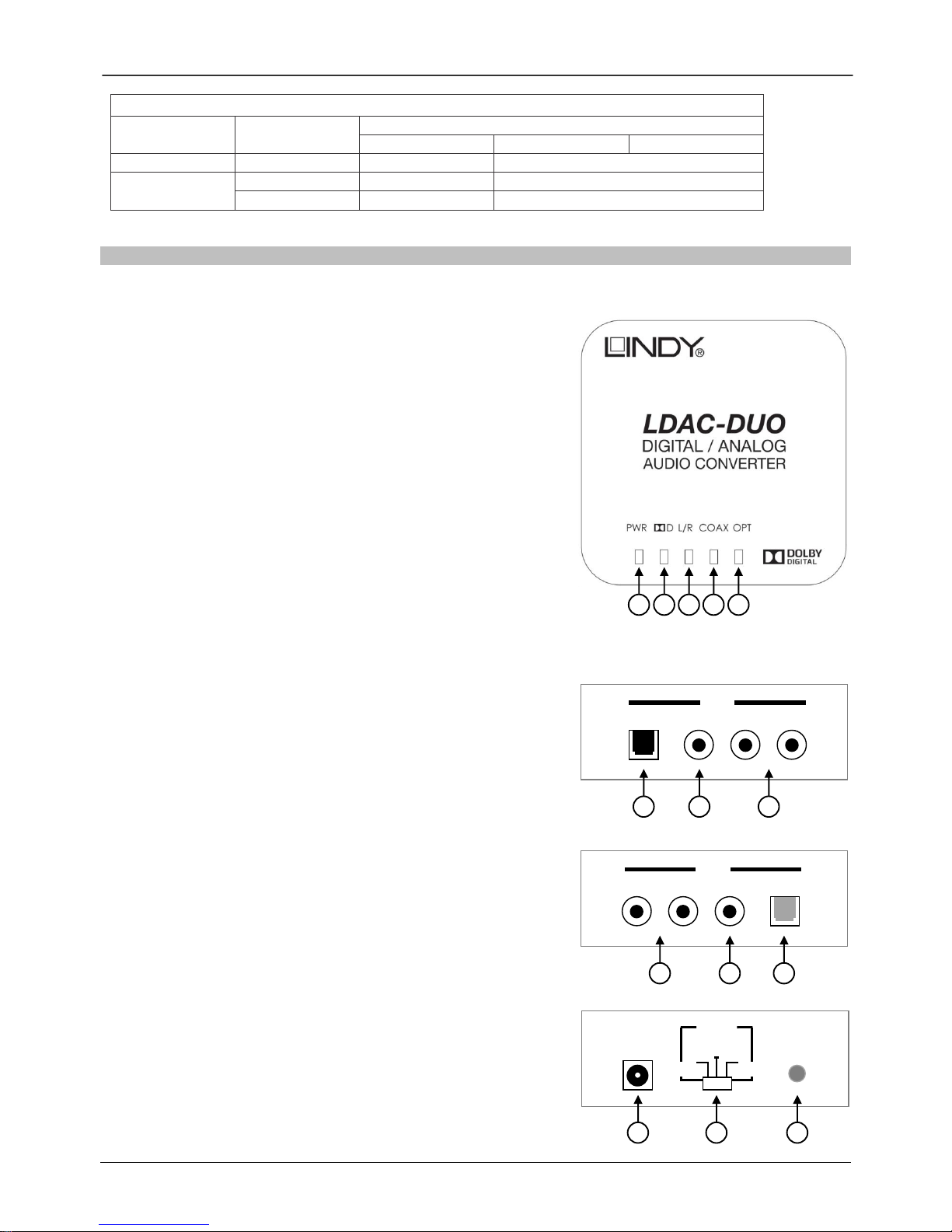

Übersicht

1. Power LED

Grün: Gerät ist eingeschaltet, Stromversorgung liegt an

Rot: Gerät ist nicht eingeschaltet

Der LDAC-Duo schaltet sich automatisch ein sobald das

Netzteil angeschlossen wird.

2. Dolby Digital LED

Rot: Dolby Digital-Quelle

LED ist aus: keine Dolby Digital-Quelle

3. Stereo L & R Eingangs-LED

Blau: Stereo L & R Eingang ausgewählt

LED ist aus: anderer Eingang ist ausgewählt

4. Coaxial Eingangs-LED

Blau: Coaxial Eingang ist ausgewählt

LED ist aus = anderer Eingang ist ausgewählt

Optical Eingangs-LED

Blau: optischer Eingang ausgewählt

LED ist aus: anderer Eingang ist ausgewählt

Eingänge:

1. Optical

Zum Anschluss von Audioquellen via TosLink-Kabel

2. Coaxial

Zum Anschluss von Audioquellen via SPDIF RCA-Kabel

3. Stereo L & R

Zum Anschluss von Audioquellen via L & R Audio-Stereo-

RCA-Kabel

Ausgänge:

1. Stereo L & R

Anschluss eines Audioreceivers via L & R Audio-

Stereokabel

2. Coaxial

Anschluss eines Audioreceivers via SPDIF-Kabel

3. Optical

Anschluss eines Audioreceivers via TosLink-Kabel

Seitenansicht:

1. 5VDC Buchse für Netzteilanschluss

2. Eingangsauswahl

Wählen zwischen Optical, Coaxial, L & R Stereoeingang

3. Ein-/Ausschalter

OPTICAL

COAX

OUT

OPTICAL

COAX

5VDC

POWER

OPTICAL

L/R

COAX

INPUT

SELECT

LDAC-Duo Manuel Utilisateur

Introduction

Merci d’avoir acheté ce convertisseur LDAC-Duo LINDY. Ce produit LINDY est un convertisseur Audio

Numérique/Analogique universel intégrant un décodeur Dolby Digital, avec des entrées et sorties

optiques, coaxial et L/R stéreo. Les signaux audio peuvent être convertit en analogique et les signaux

analogique en numérique, avec sortie simultanée via les ports numériques et analogiques.

Caractéristiques

Filtre d’interpolation numérique et convertisseur numérique vers analogique (DAC) intégré

Convertisseur analogique vers numérique intégré (ADC)

Technologie Dolby Digital Decoder embarquée

Prends en charge les fréquences d’échantillonages de 32 à 96kHz

Fournit une transmission sans bruits électromagnétiques ( noise-free transmission)

Sélection d’entrée simplifiée, avec sortie simultanée

Facile à installer et à utiliser

Design compact et elegant

Contenu de l’emballage

Boitier LINDY LDAC-Duo

Alimentation 5V DC 1A multi-pays

Ce manuel

Spécifications

Ports d’entrées:

oNumérique: TOSLink Optical & SPDIF Coaxial

oAnalogique: Cinch stéréo L/R

Format d’entrée numérique: LPCM 2CH et Dolby Digital en Optique/Coaxial

Fréquences d’entrées numériques supportées: 32/44.1/48/88.2/96KHz

Ports de sorties:

oNumériqe: TOSLink Optique & SPDIF Coaxial

oAnalogique: Phono Stereo L/R

Impédance d’entrée Cinch stéréo L/R: 47K Ω

Impédance en sortie Cinch stéréo L/R: 600 Ω

Consommation électrique: 1 Watt

Audio Specification

OUT

Output

THD+N

(A-Weight)

Frequency

Response

SNR

Crosstalk

Optical

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<0.5 dB

>109 dB

<-100 dB

Coaxial

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms±0.1

<0.01%

<0.5 dB

>108 dB

<-100 dB

Line-In

2Vrms

Optical

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Coaxial

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<1 dB

>95 dB

<-100 dB

LDAC-Duo Manuel Utilisateur Benutzerhandbuch

Input / Output Audio Chart

Audio Input

Input Format

Audio Output

Analog L/R

COAXIAL

OPTICAL

Analog L/R

Analog 2CH

LPCM 2CH

Coaxial

Optical

LPCM 2CH

Analog 2CH

LPCM 2CH

Dolby Digital

Decoding Lt/Rt

Bypass

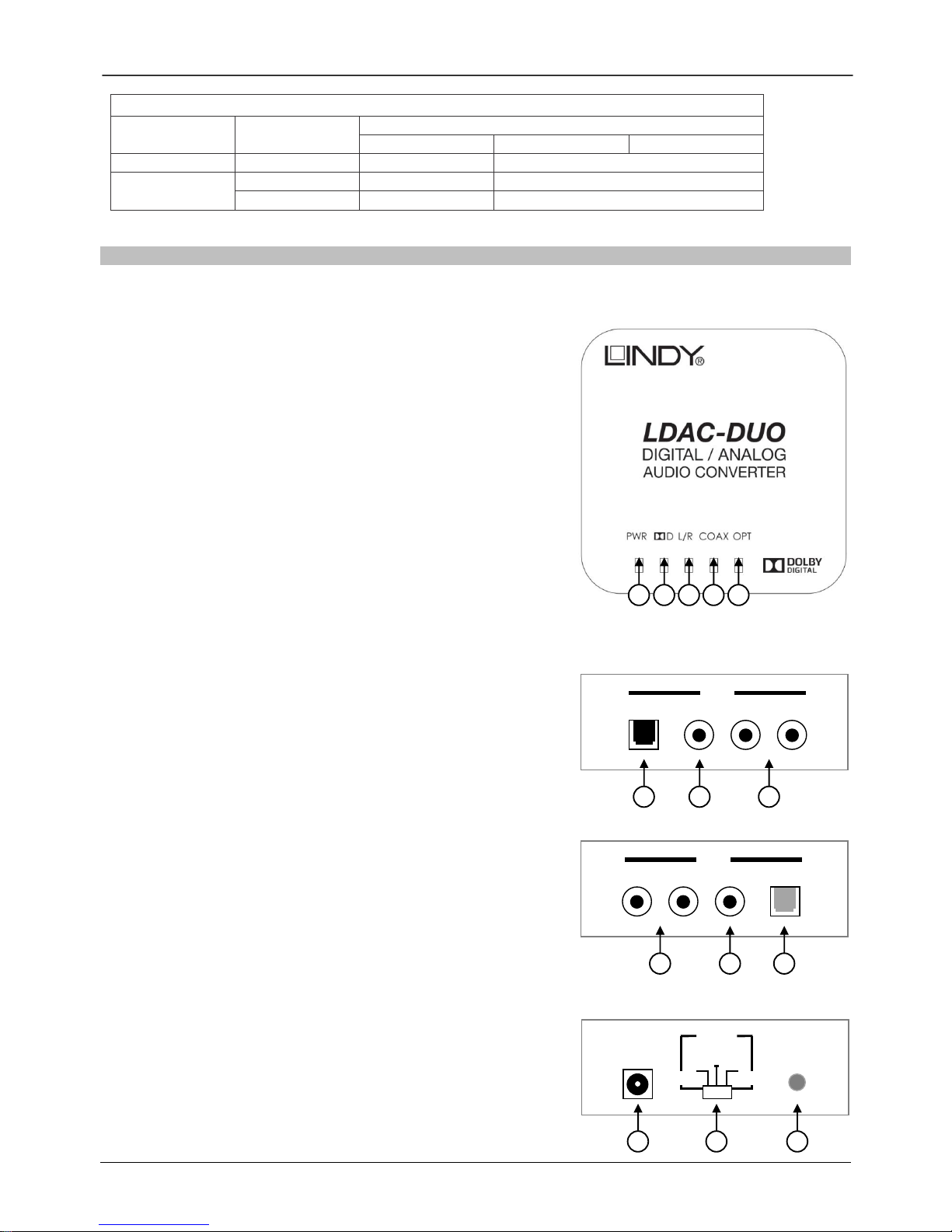

Vue d’ensemble

Vue de dessus

1. LED d’alimentation (PWR)

Vert = On

Rouge = Off

Le boitier LDAC-Duo démarre automatiquement lorsqu’il

est branché à la source d’alimentation

2. LED Dolby Digital

Rouge = source Dolby Digital

Off = source Non-Dolby Digital

3. LED entrée stéréo L/R

Bleu = entrée stéréo L/R sélectionnée

Off = autre entrée sélectionnée

4. LED entrée Coaxial

Bleu = entrée oaxial selectionnée

Off = autre entrée sélectionnée

5. LED entrée optique

Bleu = entrée optique sélectionnée

Off = autre entrée sélectionnée

Vue des ports d’entrées

1. Entrée optique

Connecte les sources audio via câble optique TOSLink

2. Entrée Coaxial

Connecte les sources audio via câble coaxial SPDIF

3. Entrée stéréo L/R

Connecte les sources audio via câble CINCH L/R

Vue des ports de sorties

1. Sortie stéréo L/R

Connecte les équipements audio via câble CINCH L/R

2. Sortie coaxial

Connecte les équipements audio via câble coaxial SPDIF

3. Sortie optique

Connecte les équipements audio via câble optique

TOSLink

Vue de côté

1. Prise d’alimentation 5VDC

Connectez l’alimentation fournie sur ce port

2. Sélecteur d’entrée

Choix entre les entrées optique, coaxiale et L/R stéréo

3. Bouton d’alimentation

Appuyez pour mettre en route ou arrêter

OPTICAL

COAX

OUT

OPTICAL

COAX

5VDC

POWER

OPTICAL

L/R

COAX

INPUT

SELECT

LDAC-Duo Manuale d’uso

Introduzione

Grazie per aver scelto il convertitore LINDY LDAC-Duo. Il LINDY LDAC-Duo è un convertitore audio

universale digitale/analogico con un decoder Dolby Digital integrato e con ingressi ed uscite ottiche,

coassiali e stereo L/R. I segnali audio possono essere convertiti da digitale ad analogico e vice versa,

con uscita simultanea sia digitale che analogica.

Caratteristiche

Filtro digitale integrato e convertitore da digitale ad analogico (DAC)

Convertitore da analogico a digitale (ADC) integrato

Decoder Dolby Digital integrato

Supporta frequenze da 32 a 96kHz

Trasmissione elettromagnetica noise-free

Ingresso selezionabile, uscite simultanee

Facile da installare e da usare

Design compatto ed elegante

La confezione comprende:

LINDY LDAC-Duo

Alimentatore 5V DC 1Amp multi-country

Questo manuale

Specifiche

Ingressi:

oDigitale: TOSLink ottico & SPDIF Coassiale

oAnalogico: Stereo RCA L/R

Formati digitali: LPCM 2CH e Dolby Digital ottico/coassiale

Frequenze digitale supportate in ingresso: 32/44.1/48/88.2/96KHz

Uscite:

oDigitale: TOSLink ottico & SPDIF Coassiale

oAnalogico: Stereo RCA L/R

Impedenza ingresso Stereo RCA L/R: 47K Ω

Impedenza uscita Stereo RCA L/R: 600 Ω

Consumo 1W

Specifiche Audio

OUT

Output

THD+N

(A-Weight)

Risposta

in frequenza

SNR

Crosstalk

Optical

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<0.5 dB

>109 dB

<-100 dB

Coaxial

0dBFS

Optical

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Coaxial

0 dBFS

<0.00001%

0 dBFS

>144 dB

<-161 dB

Line-Out

1.8Vrms±0.1

<0.01%

<0.5 dB

>108 dB

<-100 dB

Line-In

2Vrms

Optical

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Coaxial

0 dBFS

<0.00001%

<0.5 dB

>96 dB

<-113 dB

Line-Out

1.8Vrms ±0.1

<0.01%

<1 dB

>95 dB

<-100 dB

LDAC-Duo Manuale d’uso Benutzerhandbuch

Input / Output Audio Chart

Audio Input

Formato Input

Audio Output

Analogico L/R

COAXIAL

OPTICAL

Analogico L/R

Analogico 2CH

LPCM 2CH

Coaxial

Ottico

LPCM 2CH

Analogico 2CH

LPCM 2CH

Dolby Digital

Decoding Lt/Rt

Bypass

Overview

Top View

1. LED Power

Verde = acceso

Rosso = spento

Il convertitore si accende quando viene alimentato

2. LED Dolby Digital

Rosso = sorgente Dolby Digital

Spento = sorgente non Dolby Digital

3. LED ingresso Stereo L/R

Blu = ingresso Stereo L/R selezionato

Spento = altri ingressi selezionati

4. LED ingresso coassiale

Blu = ingresso coassiale selezionato

Spento = altro ingresso selezionato

5. LED ingresso ottico

Blu = ingresso ottico selezionato

Spento = altro ingresso selezionato

Ingressi

1. Ingresso ottico

Connessione a sorgente audio via cavo ottico TOSLink

2. Ingresso coassiale

Connessione a sorgente audio via cavo coassiale SPDIF

3. Ingresso Stereo RCA L/R

Connessione a sorgente audio via cavo RCA L/R

Uscite

1. Uscita Stereo RCA L/R

Connessione ad un dispositivo audio via cavo RCA L/R

2. Uscita coassiale

Connessione ad un dispositivo audio via cavo coassiale

SPDIF

3. Uscita ottica

Connessione ad un dispositivo audio via cavo ottico

TOSLink

Visuale laterale

1. Ingresso alimentazione 5VDC

Connettere l’alimentatore incluso nella fornitura

2. Selezione ingresso

Tasto selezione ingresso ottico, coassiale e RCA L/R

3. Tasto Power

Premere il tasto per spegnere o accendere il dispositivo

OPTICAL

COAX

OUT

OPTICAL

COAX

5VDC

POWER

OPTICAL

L/R

COAX

INPUT

SELECT

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Manuali Convertitore multimediale popolari di altre marche

SoundTraxx

SoundTraxx Blunami BLU-2200 Manuale utente

SPROLINK

SPROLINK VA1 Manuale utente

Acclaim Lighting

Acclaim Lighting DDC-1-AC Manuale utente

Nikon

Nikon AF-S TC-20E III Manuale utente

Axis

Axis AXIS Q7406 Manuale utente

Omega

Omega TAC80B-J Manuale utente

Zoom

Zoom Thunderbolt TAC-2R Manuale utente

OST

OST iConverter 10/100M Manuale utente

Vertiv

Vertiv Netsure Manuale utente

birddog

birddog MINI Manuale utente

Roland

Roland GI-10 Manuale utente

Wallenstein

Wallenstein WX310 Manuale utente

Pace

Pace MSS 200-1 Manuale utente

Solar Converters

Solar Converters EQ 12/24-50 Manuale utente

CYP

CYP EL-7400V Manuale utente

TIE

TIE MIDI 1i1o Manuale utente

DCS

DCS Vivaldi Upsampler Manuale utente

Westermo

Westermo MCW-211 SERIES Manuale utente
