LiteGear Xona Maxima Basic Manuale utente

Xona Maxima Anleitung / manual 1

CRI

>80

IP30

5 YEARS

Guarantee PF

0,95

IK02

-20°C

BIS

50°C

LED Lichtlinien System

LED linear light system

Montageanleitung / Installation manual

Xona Maxima Basic

2 Xona Maxima Anleitung / manual

Allgemeine Hinweise

General information

Allgemeine Sicherheitshinweise / General safety instructions:

Um die Gefahr von Personen- oder Sachschäden durch Feuer, Stromschlag, herabfallendeTeile, Schnitte /

Abschürfungen und andere Gefahren zu vermeiden, beachten Sie bitte die folgenden Hinweise, bevor Sie

die Leuchte montieren.

• Lesen Sie die Anleitung vor der Montage/Inbetriebnahme und übergeben Sie diese nach der Montage dem

Kunden zur Aufbewahrung.

• Keine beschädigten Produkte montieren.

• Bei einer unsachgemäßen Montage oder Änderungen im Nachhinein wird keine Haftung übernommen.

• Zum Schutz der Leuchte und der Oberﬂäche vor Verschmutzungen und Fingerabdrücke empfehlen wir das

Tragen von Schutzhandschuhen.

• Vermeiden Sie den direkten Blick in die eingeschaltete Lichtquelle.

• Halten Sie brennbare Materialien von der Leuchte/Linse fern.

• Kleinteile und Verpackungsmaterial aus der Reichweite von Kindern fernhalten.

Achtung:

• Achten Sie auf die Landesüblichen Unfallverhütungsvorschriften.

• Die Montage und Instandhaltung darf nur von qualiﬁziertem Personal durchgeführt werden.

• Überprüfen Sie die Spannungsfreiheit des Systems vor der Montage.

To avoid the risk of personal injury or property damage from ﬁre, electric shock, falling parts, cuts / abrasions

and other hazards, please read the following notes before mounting this device.

• Read the instructions before mounting /installation and hand it over to the customer for storage after

installation.

• Do not mount damaged products

• No liability is accepted for improper installation or changes afterwards

• We recommend wearing protective gloves to protect the luminaire and the surface from dirt and ﬁnger-

prints.

• Avoid looking directly into the switched on light source.

• Keep small parts and packaging material out of the reach of children.

Caution

• Pay attention to the local safety and accident prevention guidelines.

• Installation and maintenance may only be carried out by qualiﬁed personnel.

• Make sure that the system is switch off before installation.

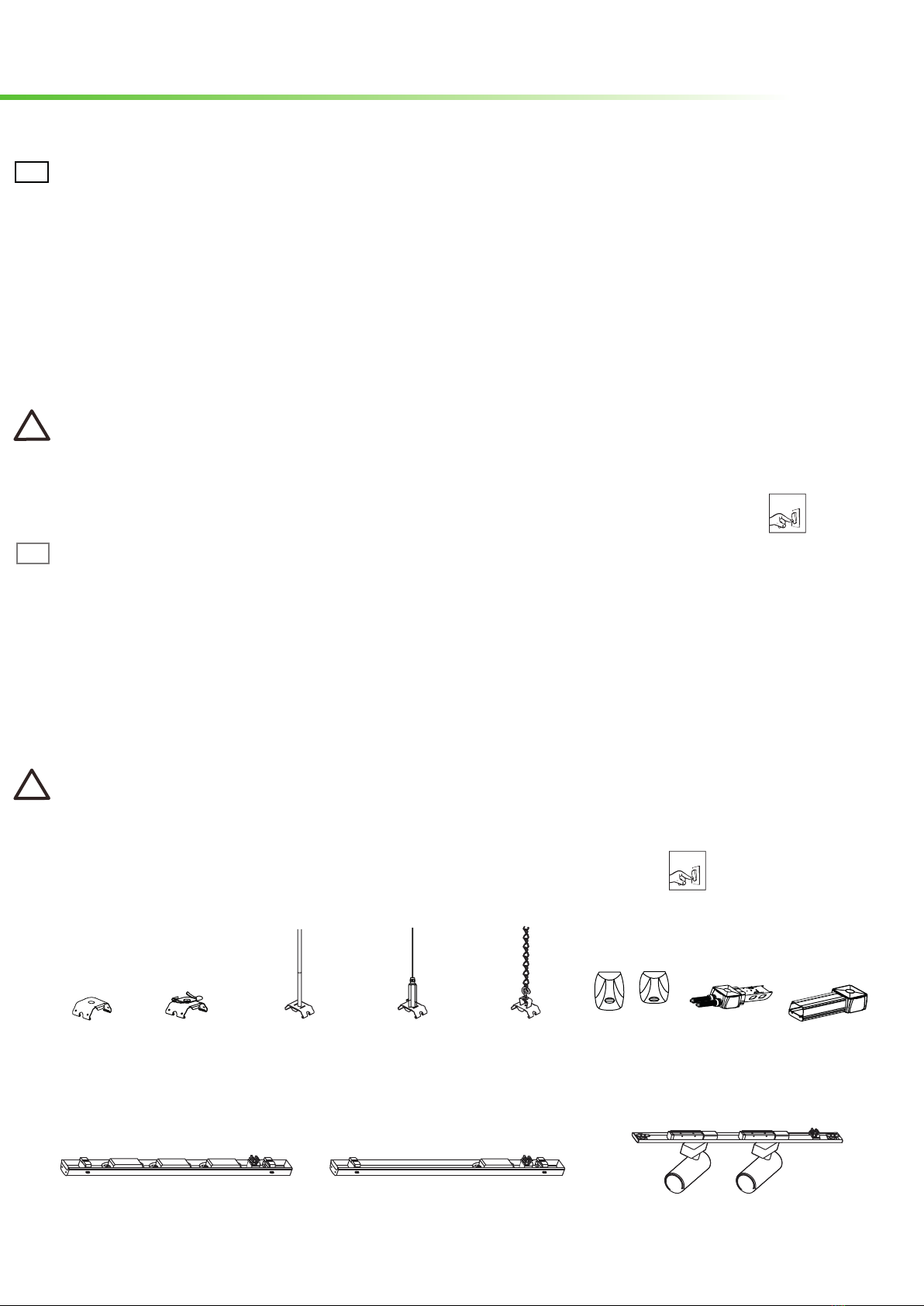

Produktübersicht/ product preview:

LG31711

Universal-

montageclip

universal clip

LED-Modul mit Batterie, Notstrom 8,12-adrig

LED module with battery emergency light 8,12

wire

LED-Modul (optional dimmbar) 5(8)-adrig

LED module (dimming option) 5(8) wire Leuchtenträger mit 3 phasiger Stromschiene

599-1499mm

cover with rail out 3-phase for tracklight 599-

1499mm

LG31712

Adapter für

Rasterfelddecken

clip for grid

ceiling

LG31709

Adapter für

Gewindestange

Steel rod suspen-

sion

LG31705

Adapter mit

Stahlseil

wire suspension

Adapter für

Kette

chain

LG31740

LG31741

Endkappe

endcap

LG31733

LG31734

Einspeisung

feed in

LG31746

Endbox

endbox

OFF

Aus

Xona Maxima Anleitung / manual 3

Installation und Montage

Installation

1Tragschiene (1499/2999mm) trunking rail (1499/2999mm)

2Kabeleinführung cable inlet

3LED-Modul LED module

4LED-Treiber LED driver

5Verriegelung lockers

6Endkappe endcap

7Kontakt-Terminal male male connector

8Kontakt-Terminal female female connector

9optionale Aufhängung optional suspensions

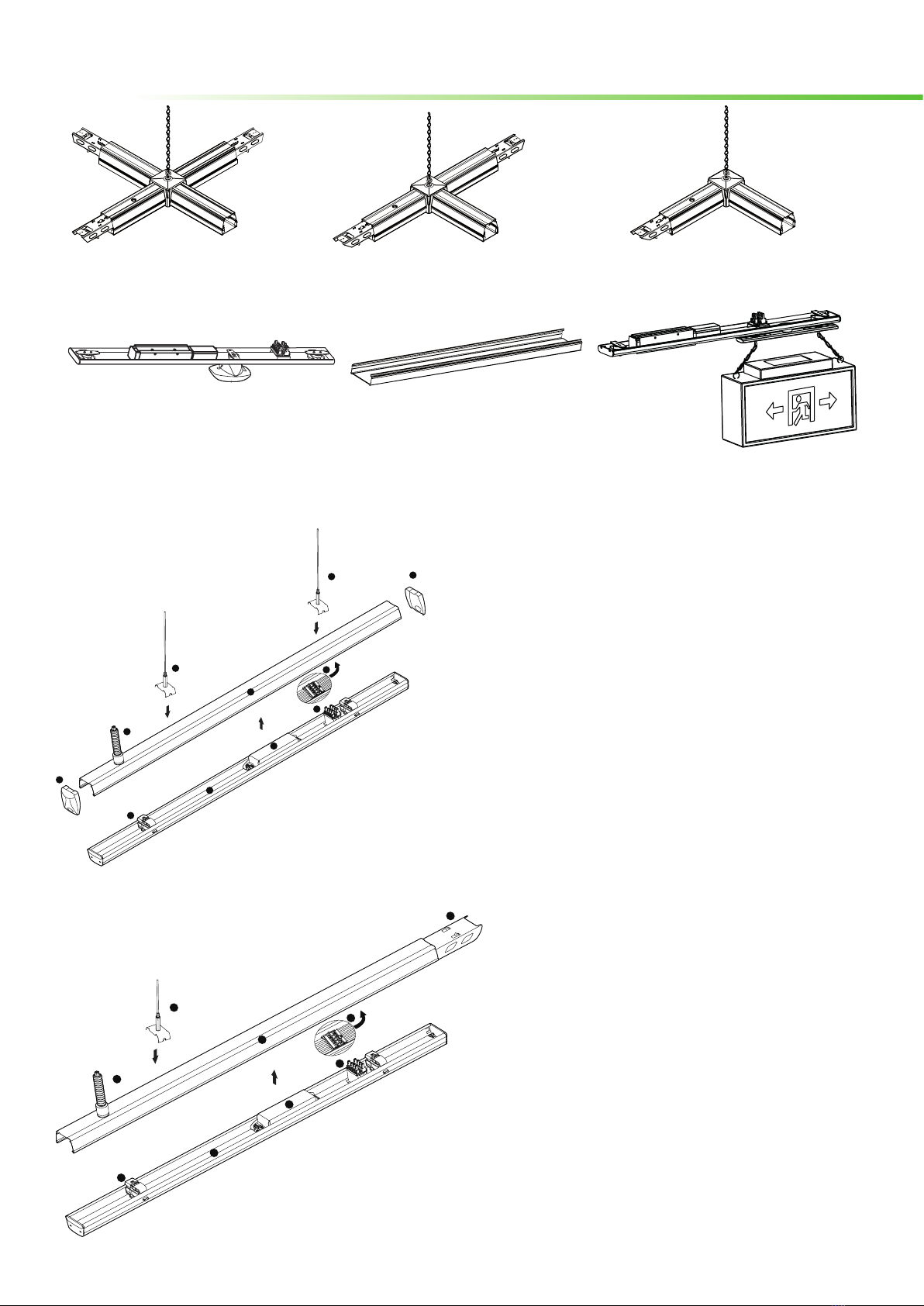

Technischer Aufbau (einzelne Leuchte) / technical structure(single luminaire):

X-Verbinder

X-node

L-Verbinder

L-node

T-Verbinder

T-node

Sensor-Modul mit Verriegelung und phasenüber-

griff 599-1499mm

sensor module 599-1499mm

Blindabdeckung 599-1499mm(Stahl oder

Kunststoff)

blankcover 599-1499mm(steel or PC)

Leuchtenträger für Flucht-und Rettungs-

leuchten mit Phasenabgriff

steel blankcover for exit/emergency signs

Technischer Aufbau (Lichtlinie) / technical structure (line light):

1Tragschiene (1499/2999mm) trunking rail (1499/2999mm)

2Verbindungsplatte connecting plate

3Kabeleinführung cable inlet

4LED-Modul LED module

5LED-Treiber LED driver

6Verriegelung lockers

7Kontakt-Terminal male male connector

8Kontakt-Terminal female female connector

9optionale Aufhängung optional suspensions

4 Xona Maxima Anleitung / manual

Installation und Montage

Installation

PE Erdung / Ground

EL1 Notversorgung 1 / Emergency 1 Supply Live

EN1 Notstrom N1 / Emergency 1 supply Neutral

EL2 Notstrom L2 / Emergency 2 supply Live

EN2 Notstrom N2 / Emergency 2 supply Neutral

L1/L2/L3 stromführende Phase, entsprechender Neutralleiter ist N1 /

live wire, corresponding neutral wire is N1

L4/L5/L6 alternative stromführende Phasen, entsprechender Neutralleiter

N2 / another group of live wires, corresponding neutral wire N2

DIM+ 1-10V+

DIM- 1-10V-

DA/L DALI+ / Push Dim L

DA/N DALI- / Push Dim N

CHR Ladeeingang für interne Batterie, Hauptversorgungserkennung /

Charge input for internal battery, main supply detection

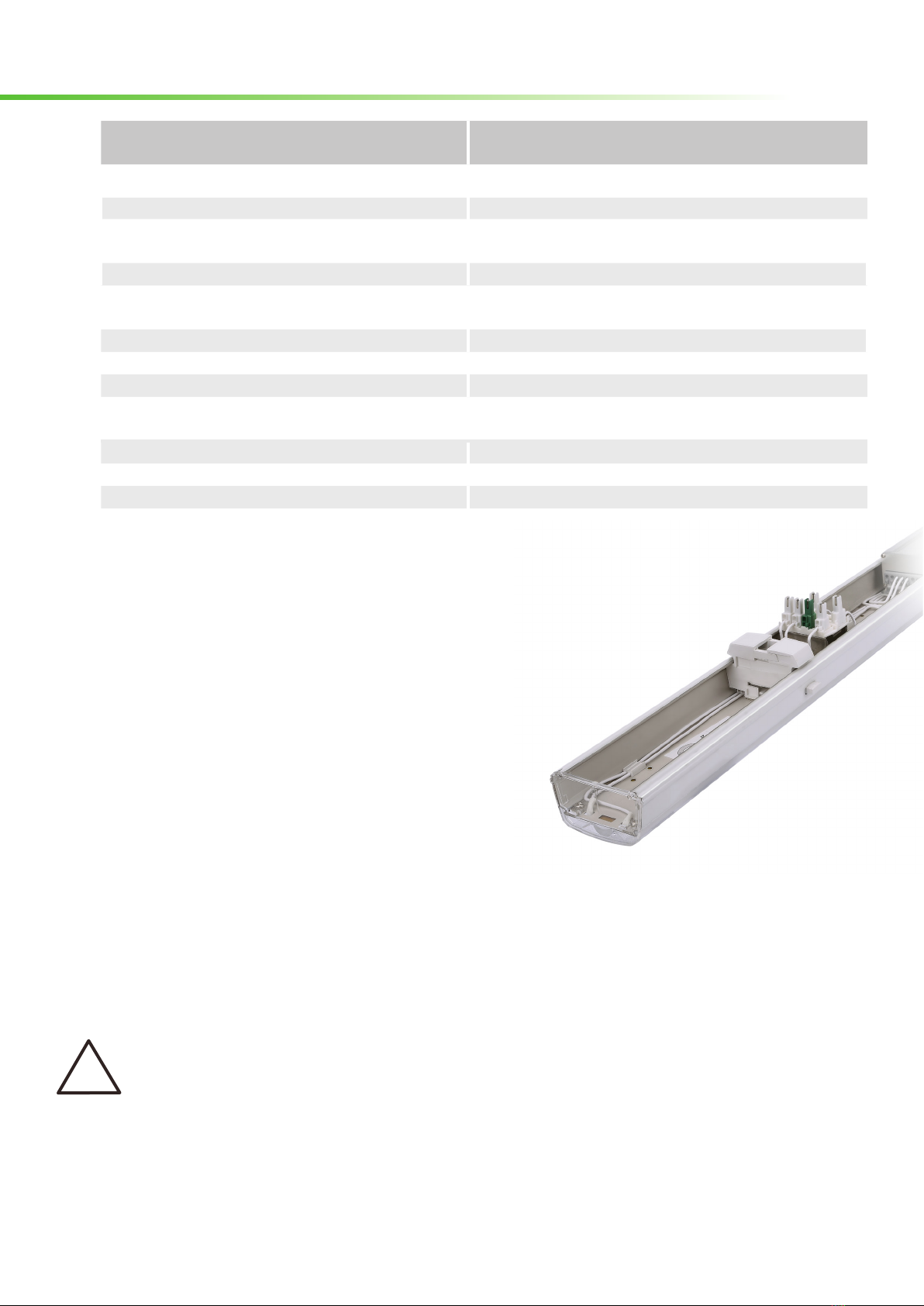

Funktionsbeschreibung

Function Description

Kabelbezeichnung

Description of the wires

Mode

3 phase DALI 1-10V Batt EMG1 EMG2 1 2 3 4 5 6 7 8 9 10 11 12

5-adrigeTragschiene:

5-core trunking rail

1•L1 NL2 PE L3

8-adrigeTragschiene:

8-core trunking rail

2• • • CHR L1 NL2 PE L3 DIM+ DIM-

3• • • CHR L1 NL2 PE L3 DA/L DA/N

4• • • CHR L1 NL2 PE L3 EL1 EN1

12-adrigeTragschiene:

12-core trunking rail

5• • • • • CHR L1 EL1 NEN1 L2 EN2 PE EL2 L3 DIM+ DIM-

6• • • • • CHR L1 EL1 NEN1 L2 EN2 PE EL2 L3 DA/L DA/N

7x2 • • CHR L1 L4 N1 N2 L2 L5 PE L6 L3 DIM+ DIM-

8x2 • • CHR L1 L4 N1 N2 L2 L5 PE L6 L3 DA/L DA/N

Bitte beachten Sie, dass nur die fünf Hauptkabel L1,L2,L3,N und PE in 2,5mm² (16A)

Querschnitt ausgeführt sind! Alle anderen Kabel haben einen Querschnitt von 1,5mm²

Note Only L1,L2,L3,N1 and PE wires are 2,5mm² with 16A, the rest are 1,5mm² with 10A:

Xona Maxima Anleitung / manual 5

Installation und Montage

Installation

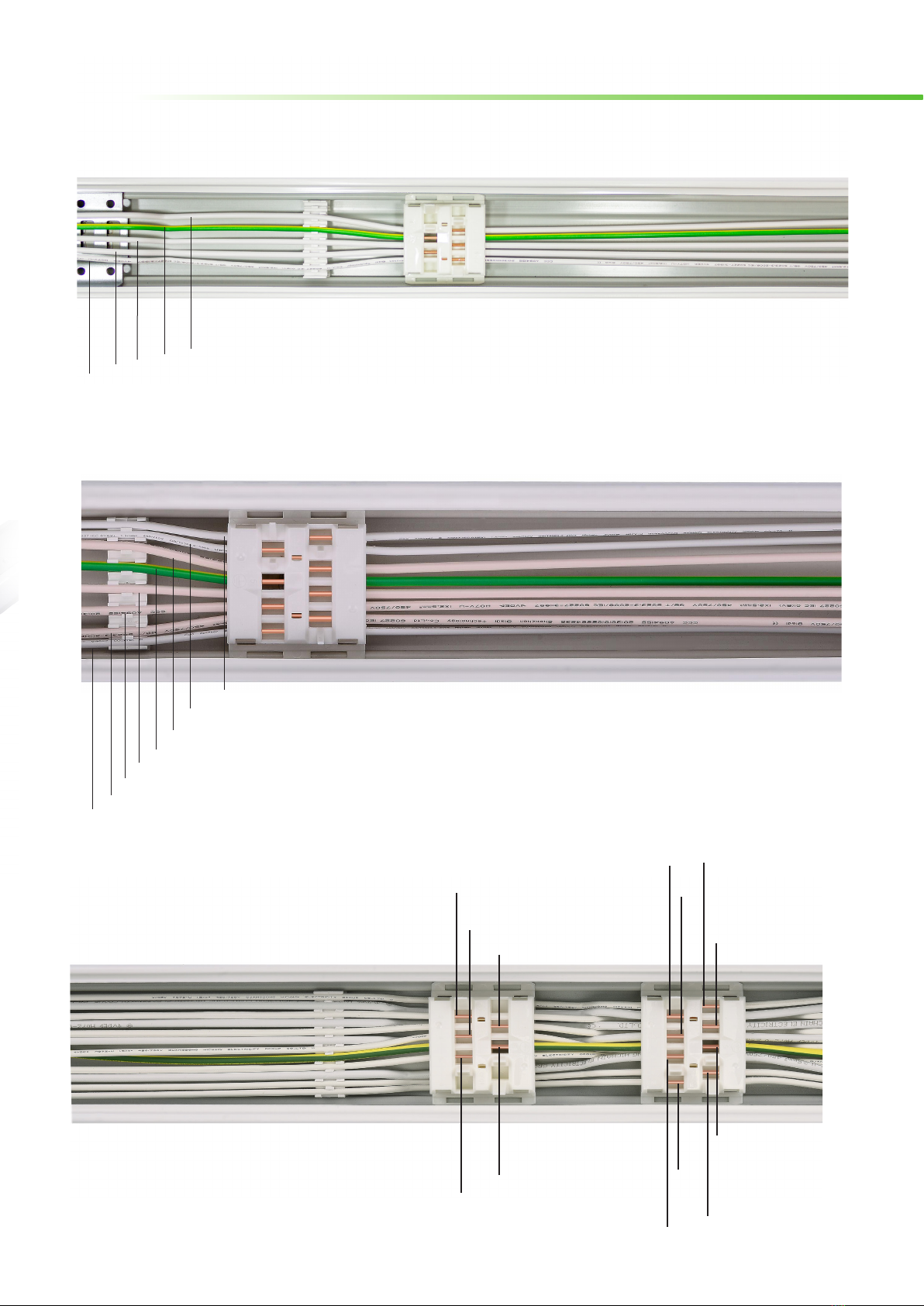

L1 NL2 PE L3

12-adrig / 12 cores EN2

EL1

L4 EN1

EL2

DIM-

DA/N

CHR

DIM+

DA/L

L2 PE

DIM+ / DA/L / EL1

DIM- / DA/N / EL1

5-adrig / 5 cores

8-adrig / 8 cores

6 Xona Maxima Anleitung / manual

Installation und Montage

Installation

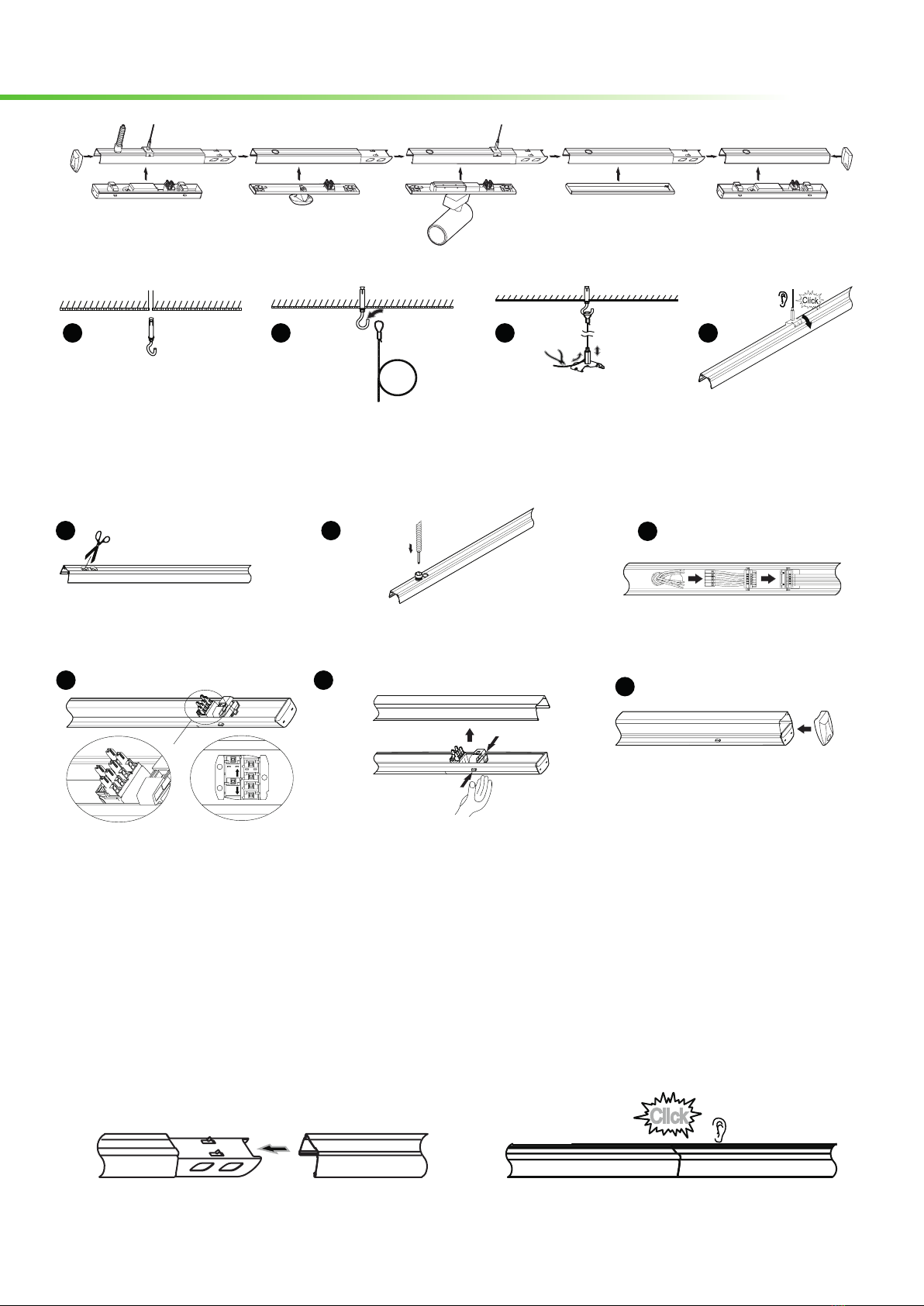

Montage (eine Schiene) / mounting (one trunking rail ):

i N

i P

Montieren Sie ggf. den Haken

an die Decke / Fix mounting

hook into ceiling. in case it is

needed

Entfernen Sie das Gummi der

Kabeleinführung / remove the

rubber of cable inlet.

Schieben Sie den L1-3 Kontaktstecker

vomLed-ModulindieentsprechendePo-

sition: L1,L2,L3 um die Phase zu wecheln

Slide the male connector of the LED into

the corresponding position: L1,L2,L3 to

change the phase (power supply)

Stellen Sie sicher, dass male, femal

Kontakt-Terminal in der richtigen

Position sind, dann Befestigen Sie

das LED-Modul an der Stromschiene

make sure male & female connectors

are in the right position then ﬁx the lu-

minare to trunking rail.

Positionieren Sie die Endkappe, um

die Leuchte von beide Seiten zu schlie-

ßen / Position the end cap to close the

luminaire from both sides

Führen Sie das Kabel mittels einer

Kabeleinführung ein / pass the ca-

ble during the cable intel.

Schließen Sie das Kabel im Stecker

mit der Schiene an / connect the

cabel via connector with the trun-

king rail.

Hängen Sie das Seil (Kette)

in dem Haken ein / Hang the

rope on the hook.

Drücken Sie den Ring auf

dem Montageclip um die

Länge des Seil zu justieren /

press the button on the clip

to adjust the length.

Drücken Sie den Clip auf

die Schiene / press the clip

on the trunking rail.

Zur Montage von mehreren Schienen zur Lichtlinie, wiederholen Sie die Schritte 1 bis 7 für jede Schiene, dann

verbinden Sie die Schienen wie unten beschrieben / to mounting many trunking rail as a line light repeat the step

from 1 to 7 for every trunking Rail, the connect it as shown below .

1 2

8 9 10

3 4

Montage (mehrere Schiene) / mounting (many trunking rail):

Xona Maxima Anleitung / manual 7

Installation und Montage

Installation

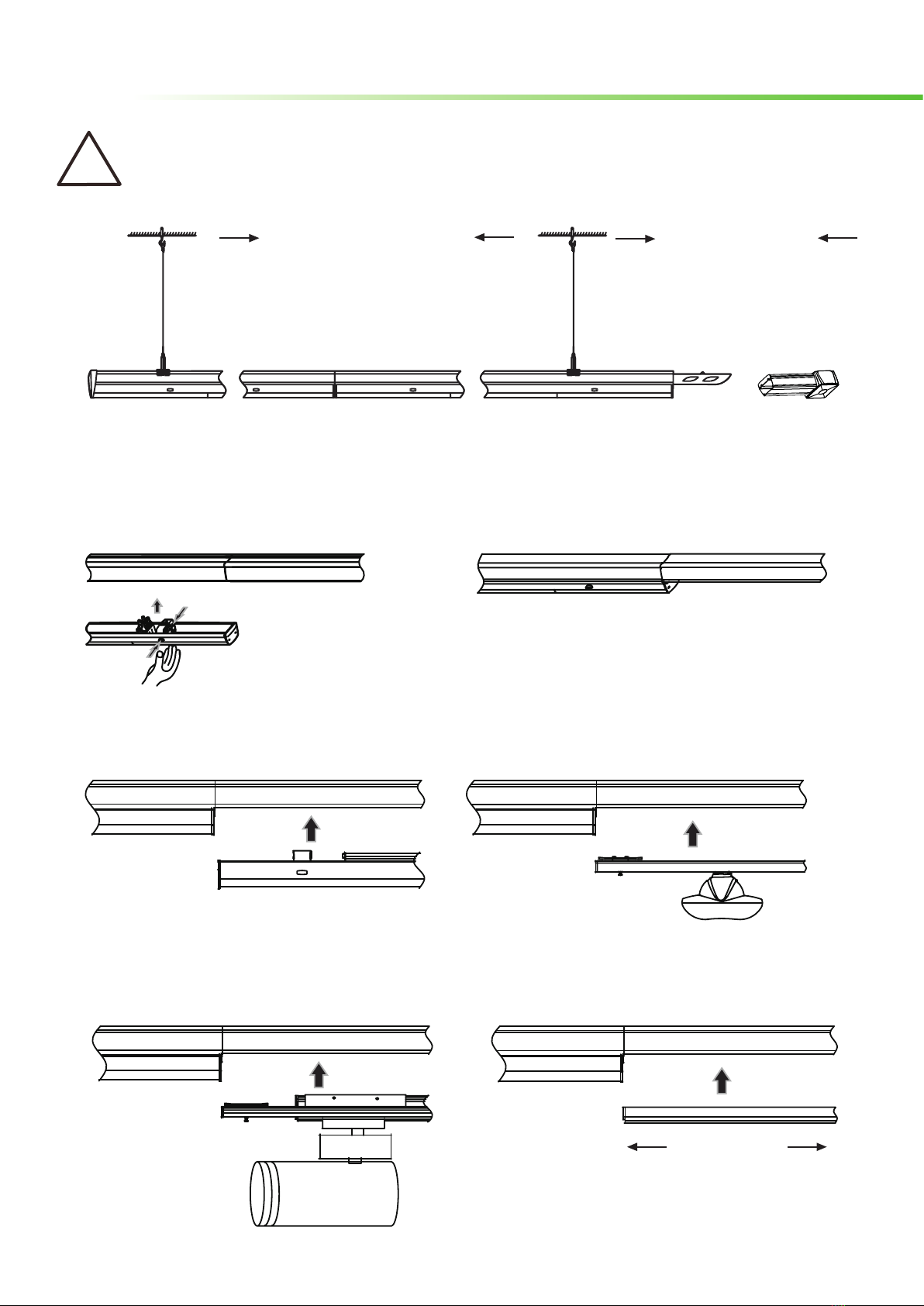

Montage (optionales Modul) / mounting (optional module ):

Das erste LED-Modul montieren

mounting the ﬁrst LED-Module.

Das zweite LED-Modul montieren

mounting the ﬁrst LED-Module.

Sensor-Modul montieren

mounting the Sensor-Module.

3000mm max. 100-800mm max.

Leuchtenträger mit Stromschienen montieren

mounting cover with rail out for tracklight.

Blindabdeckung montieren

mounting blankcover .

Bitte beachten Sie: Der erste Aufhängepunkt am Anfang bzw. Ende einer Lichtlinie darf ma-

ximal 100-800mm Abstand zum Anfang/Ende der Linie haben. Dies trifft ebenfalls auf die

Eckverbindungen zu / the ﬁrst suspension point at the beginning or at the end of a light

line may have a maximal of 100-800mm distance to corner joint.

Drücken

press

drücken

push

8 Xona Maxima Anleitung / manual

2011/65/EU

Litegear GmbH

An Fürthenrode 45

52511 Geilenkirchen

Deutschland / Germany

Tel.: 0049 (0) 2451 / 48453-0

vertrieb@litegear.de

www.litegear.de

WEEE Reg. Nr.: DE 61698887

Stand: 01/21

Max. Anzahl der Leuchten an einer Phase / Max. Number of lights on one phase:

Installation und Montage

Installation

35W 35W DALI 50W 70W

Leitungsschutzschalter /

Circuit breaker

B16A 13 Unit 21 Unit 8 Unit 5 Unit

Leitungsschutzschalter /

Circuit breaker

C10A 12 Unit 22 Unit 8 Unit 5 Unit

Leitungsschutzschalter /

Circuit breaker

C16A 19 Unit 36 Unit 13 Unit 9 Unit

Einschaltstrom /

inrush current 25A 29A 30A 32A

Oberschwingungsgehalt /

harmonic distortion <20% <20% <20% <20%

Einschaltstromdauer /

inrush Charge time

TH50 220 µs 180 µs 400 µs 400 µs
