Lunux Classica 028 Manuale utente

Classica 028

Montageanleitung(Original)

Die Montage und Wartung ist

grundsätzlich nur von autorisiertem

Fachpersonal vorzunehmen. Für die

Installation und für den Betrieb dieser

Leuchte sind die nationalen Sicherheits-

vorschriften zu beachten. Der Hersteller

übernimmt keine Haftung für Schäden, die

durch unsachgemäßen Einsatz oder

Montage entstehen. Werden nachträglich

Änderungen an der Leuchte

vorgenommen, so gilt derjenige als

Hersteller, der diese Änderung vornimmt.

Mounting instructions

Mounting and maintenance must be

performed by qualified personnel. The

installation and operation of this luminaire

are subject to national safety regulations.

The manufacturer is then discharged from

liability when damage is caused by

improper use or installation. If any

luminaire is subsequently modified, the

person responsible for the modification

shall be considered as manufacturer.

Instructionsde montage

L’installation et l’entretien ne peuvent être

réalisés que par du personnel qualifié.

Pour l’installation et l’utilisation du

luminaire, les normes de sécurité

nationales doivent être respectées. Le

fabricant décline toute responsabilité

résultant d’une installation ou d’une mise

en œuvre inappropriée du produit. Toutes

les modifications apportées au luminaire

se feront sous la responsabilité exclusive

de celui qui les effectuera.

- Nennspannung 230 V~, 50Hz

-Max. A = 0,093 m²

3 –5 m

DE Die Angaben können je nach Ausführung variieren. Technische Änderungen vorbehalten. Alle Angaben ohne Gewähr.

EN The details may vary depending on the model. Technical changes reserved. No liability assumed for details.

FR 

ES  7506140 / 10.19

 in

LUNUX GmbH

Mergenthalerstraße 6

30880 Laatzen

T 

T 

2/4

I. Montage / Mounting / Installation

8 Nm

1. 2.

II. ElektrischerAnschluss / Wiring / Raccordement électrique

Easy Basic Basic

Steuerph. / Lineswitch

1 blau / blue N N

2 braun / brown L L

3 schwarz / black -L' (230V=100% / 0V=50%)

4 grau / grey - -

5 grün/gelb l gr/ye PE PE

L = 230VAC

L' = 230VAC L' on = 100% / L' off = 50%

Basic + Smart Smart+

Astro DALI Zhaga

N N N

L L L

-Da + -

-Da - -

PE PE PE

3/4

III. Elektroblock / Electronic unit / Bloc électronique

check II.

4/4

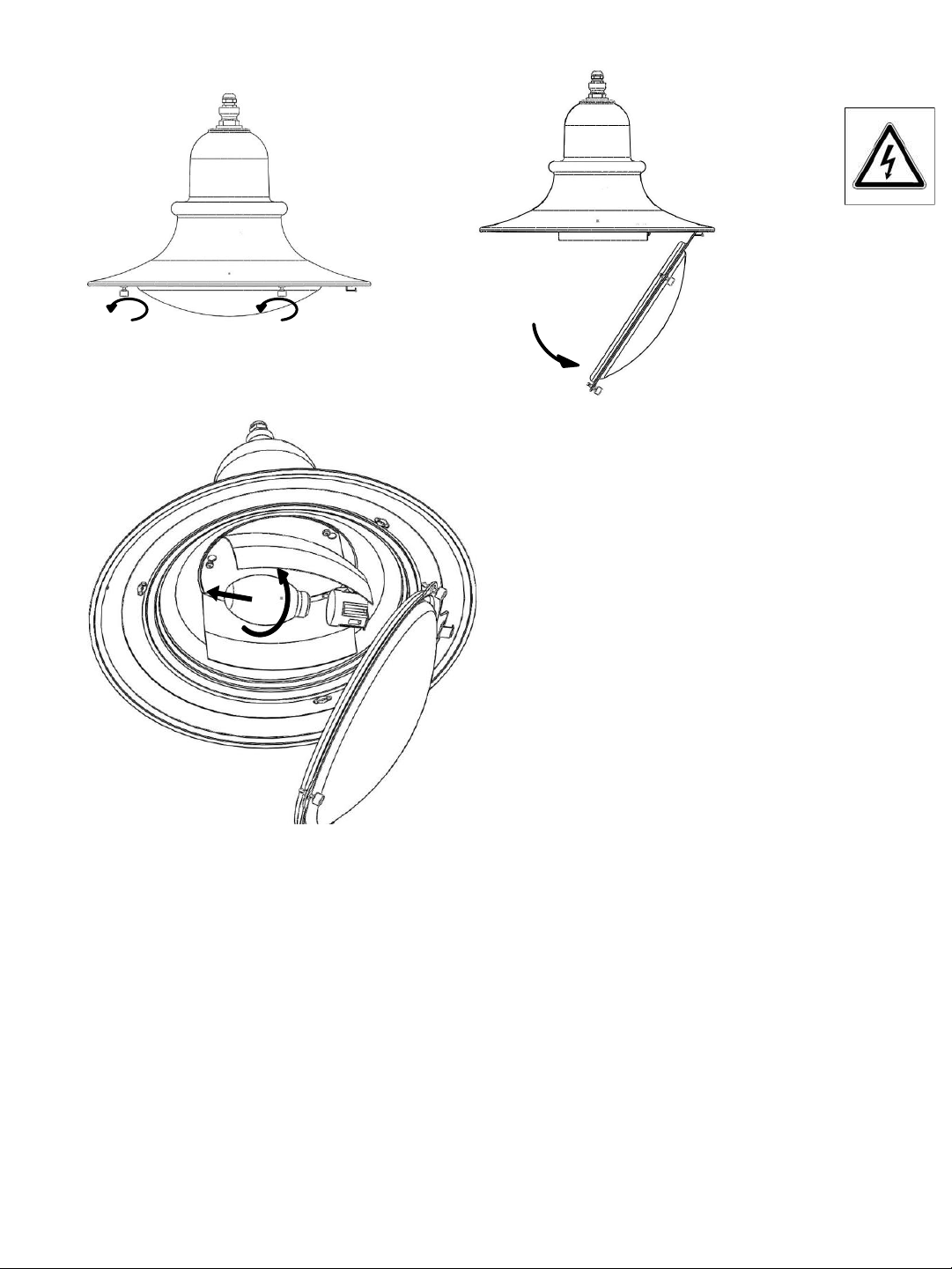

IV. Lampenwechsel / Bulb change / Changement de la lampe
