Makita 6407 Guida rapida
Parts Breakdown 6407
Page 1 of 2 2/8/2008

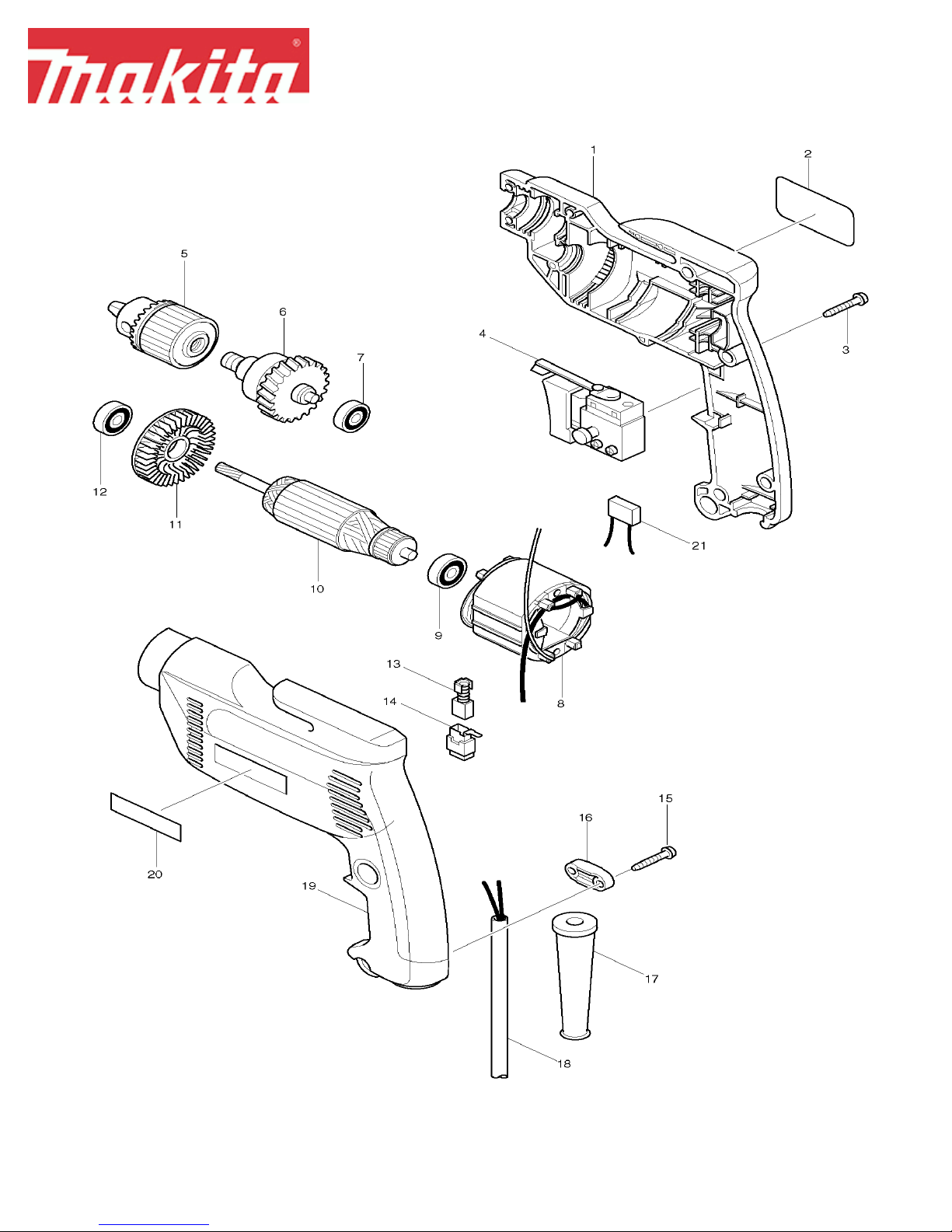

Parts Breakdown 6407
Fig # Part ID Part Name Quantity
1 182862-9 HOUSING SET, 6408 1
1 182862-9 HOUSING SET, 6408 1
2 858461-6 NAME PLAE, 6407 1
3 265995-6 TAPPING SCREW 4X18, 4323K 8
4 651935-4 SWITCH, HP2030-T1 1
4 651986-7 SWITCH, 6410 1
4 651987-5 SWITCH, HP2040 1
4 651987-5 SWITCH, HP2040 1
4 651987-5 SWITCH, HP2040 1
5 763085-4 CHUCK(W/KEY7634230),6404 1
5 763136-3 DRILL CHUCK 10 1
6 153246-8 SPINDLE ASSY,6408 1
7 211020-1 BALL BEARING 626Z, NHP1310 1
8 633336-8 FIELD, 6408 1
9 211030-8 B. BEARING 627Z, 6406 1
10 517196-5 ARMATURE, 6408 1
11 241881-5 FAN 52, 6904VH 1
12 211030-8 B. BEARING 627Z, 6406 1
13 191927-6 CARBON BRUSH SET CB-407, 6821 1
14 643923-5 BRUSH HOLDER, HR2410 2
14 643936-6 BRUSH HOLDER, 6821 2
15 265995-6 TAPPING SCREW 4X18, 4323K 2
16 687063-9 STRAIN RELIEF, 4323K 1
17 682549-8 CORD GUARD 8, HP2030 1
18 699019-0 CORD 1
18 664013-1 CORD (2X18X8 SJT), N9501B 1
19 182862-9 HOUSING SET, 6408 1
19 182862-9 HOUSING SET, 6408 1
20 819063-3 MAKITA LABEL, 6992DWDE 1
1,002 763423-0 CHUCK KEY,6407 1
5,001 810134-9 N/A 1
Page 2 of 2 2/8/2008
