Makita 8390DWPE Manuale utente

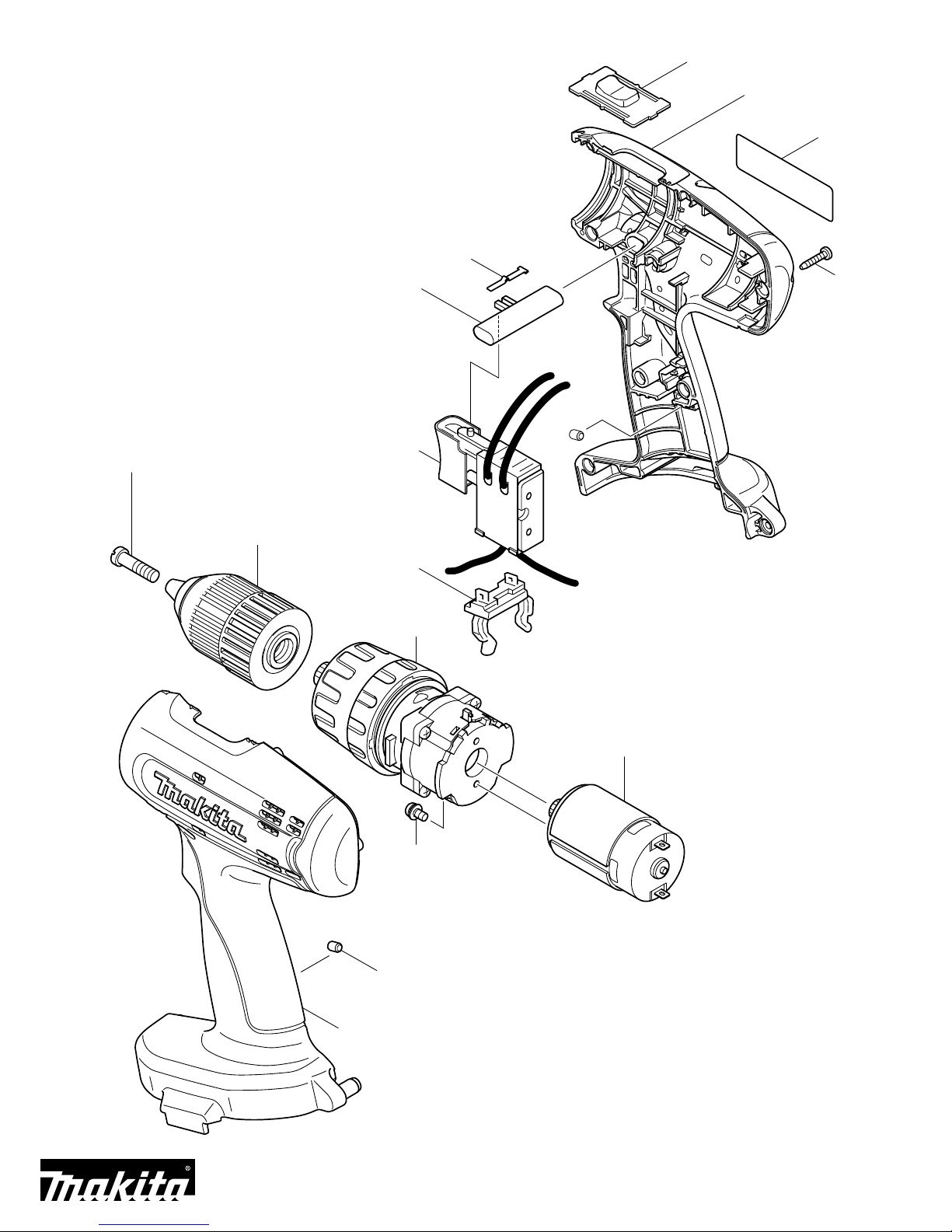

8390DWPE/DWPLE

12-05

1

2

11

5

9

16

4

6

13

12

10

3

15

7

8

Model 8390DWPE/DWPLE Parts List

* = Standard Equipment

〇= Circuit Diagram

Fig.# MJ Part# Description Q'ty Unit

1 125102-2 SPEED CHANGE LEVER ASS'Y 1 PC.

2 183968-6 HOUSING SET 1 SET

2D10 INC. 15 0

3 861359-8 8390D NAME PLATE 1 PC.

4 266130-9 TAPPING SCREW BIND PT 3X16 9 PC.

5 232182-2 LEAF SPRING 1 PC.

6 417283-9 F/R CHANGE LEVER 1 PC.

7 650566-6 SWITCH C3NA-2-M1 1 PC.

8 643918-8 BATTERY HOLDER 1 PC.

9 251468-5 - FLAT HEAD SCREW M6X22 1 PC.

* 10 763178-7 KEYLESS DRILL CHUCK 13 1 PC.

11 125276-9 GEAR ASS'Y 1 PC.

12 629834-8 DC MOTOR 1 PC.

13 911108-4 PAN HEAD SCREW M4X8 2 PC.

15 183968-6 HOUSING SET 1 SET

15 D10 INC. 2 0

16 263024-9 RUBBER PIN 4 2 PC.

17 421940-3 CAP 1 PC.

* A01 784636-0 +- BIT 2-65 1 PC.

* A02 DC1804 DC1804 BATTERY CHARGER 1

* A03 414938-7 BATTERY COVER 2 PC.

* A04 824744-6 PLASTIC CARRYING CASE 1 PC.

A04 C10 417059-4 LATCH 2 PC.

* A05 194107-3 Battery PA18, NI-CD, 18V 2 PC.

* A06 ML180 RECHARGEABLE FLASHLIGHT (DWPLE) 1 PC.

* A07 345261-8 HOOK PLATE (DWPLE) 2 PC.

* A08 417926-3 STRAP (DWPLE) 1 PC.
