Makita GE0600 Guida rapida

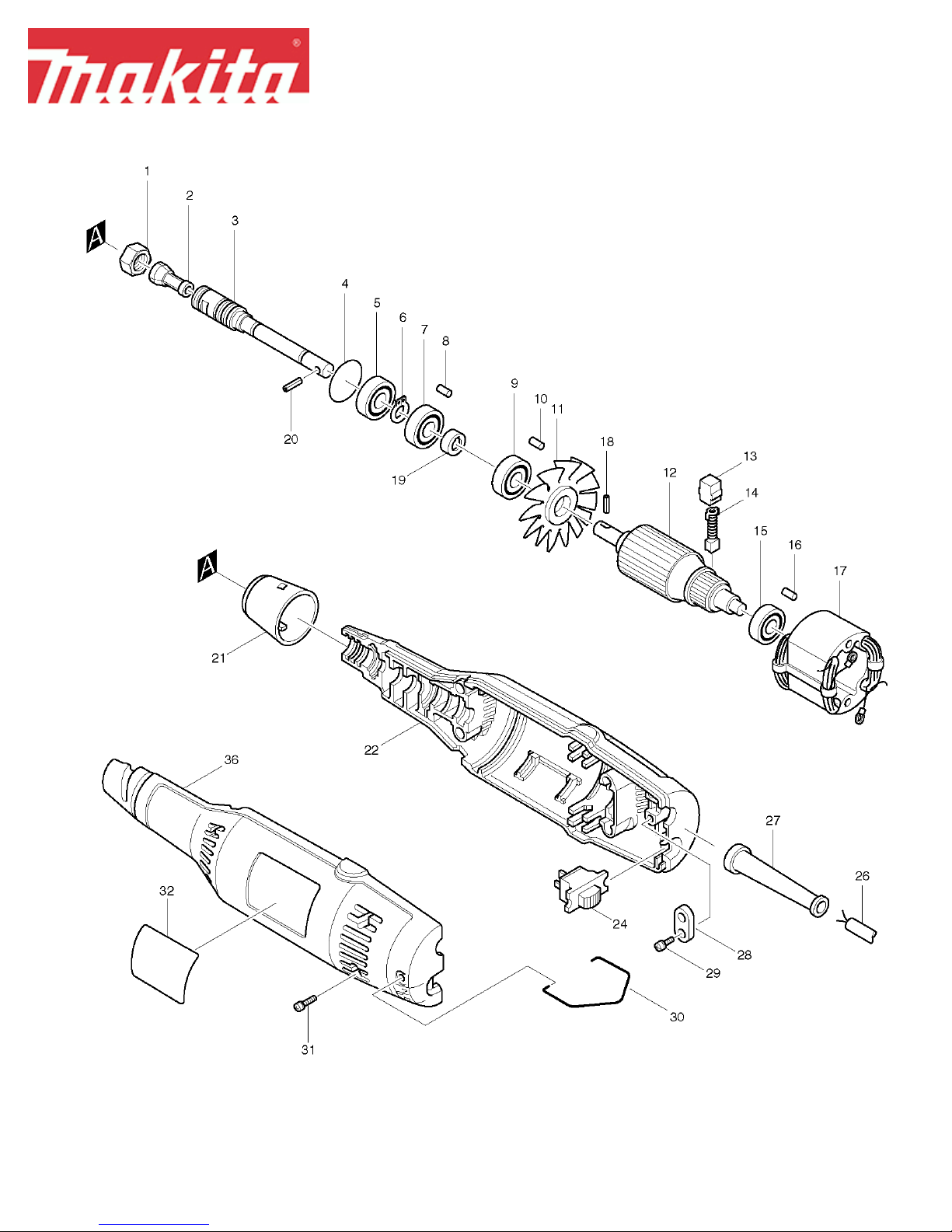

Parts Breakdown GE0600
Page 1 of 2 2/8/2008
Parts Breakdown GE0600
Fig # Part ID Part Name Quantity
1 763606-2 COLLET NUT, GEO600 1
2 763625-8 1/4 COLLET CONE, GEO600 1
3 321194-1 SPINDLE, GEO600 1
4 213373-4 O RING 22, GEO600 1
5 211031-6 BALL BEARING 608LLB, HR2400 1
5 211033-2 B. BEARING 608LB, 5091D 1
6 961004-6 RETAINING RING S-8, DA391D 1
7 211033-2 B. BEARING 608LB, 5091D 1
8 263002-9 RUBBER PIN 4, HR2400 1
9 211033-2 B. BEARING 608LB, 5091D 1
10 263002-9 RUBBER PIN 4, HR2400 1
11 241100-9 FAN 52, GE0600 1
12 511401-2 ARMATURE, GE0600 1
13 643552-4 BRUSH HOLDER, BO5012K 2
13 643562-1 BRUSH HOLDER 5X8, HP1351 2
14 191956-9 CARBON BRUSH 75, JR3000V 1
15 211028-5 B. BEARING 627LB, 6510LVR 1
16 263002-9 RUBBER PIN 4, HR2400 1
17 528634-2 FIELD ASSEMBLY, GE0600 1
18 951060-4 SPRING PIN 3-14, 4301BV 1
19 410986-4 COUPLING, GEO600 (TYPE 3) 1
20 951060-4 SPRING PIN 3-14, 4301BV 1
21 341553-3 CAP, GEO600 1
21 153549-0 CAP CPL., 906 1
22 181675-5 HOUSING SET, GEO600 1
24 651513-0 SWITCH (ON/OFF), BO4552-T1 1
24 651523-7 SWITCH, BO4551 1
26 664013-1 CORD (2X18X8 SJT), N9501B 1
27 682500-8 CORD GUARD, DA3000R 1
28 687001-1 STRAIN RELIEF, 6013BR 1
29 911133-5 P.H. SCREW M4X18, N9501B 1
30 321193-3 HANGER, GEO600 1
31 911148-2 P.H. SCREW M4X25, 5057KB 4
32 854807-4 NAME PLATE, GE0600 1
35 953101-2 RIVET 0-3, 5201NA 2
36 181675-5 HOUSING SET, GEO600 1
401 781003-0 SPANNER, 3700B 1
402 781008-0 WRENCH 17, 9217SPC 1
5,001 810234-5 N/A 1
Page 2 of 2 2/8/2008
