Makita 6934FDWDE Manuale utente

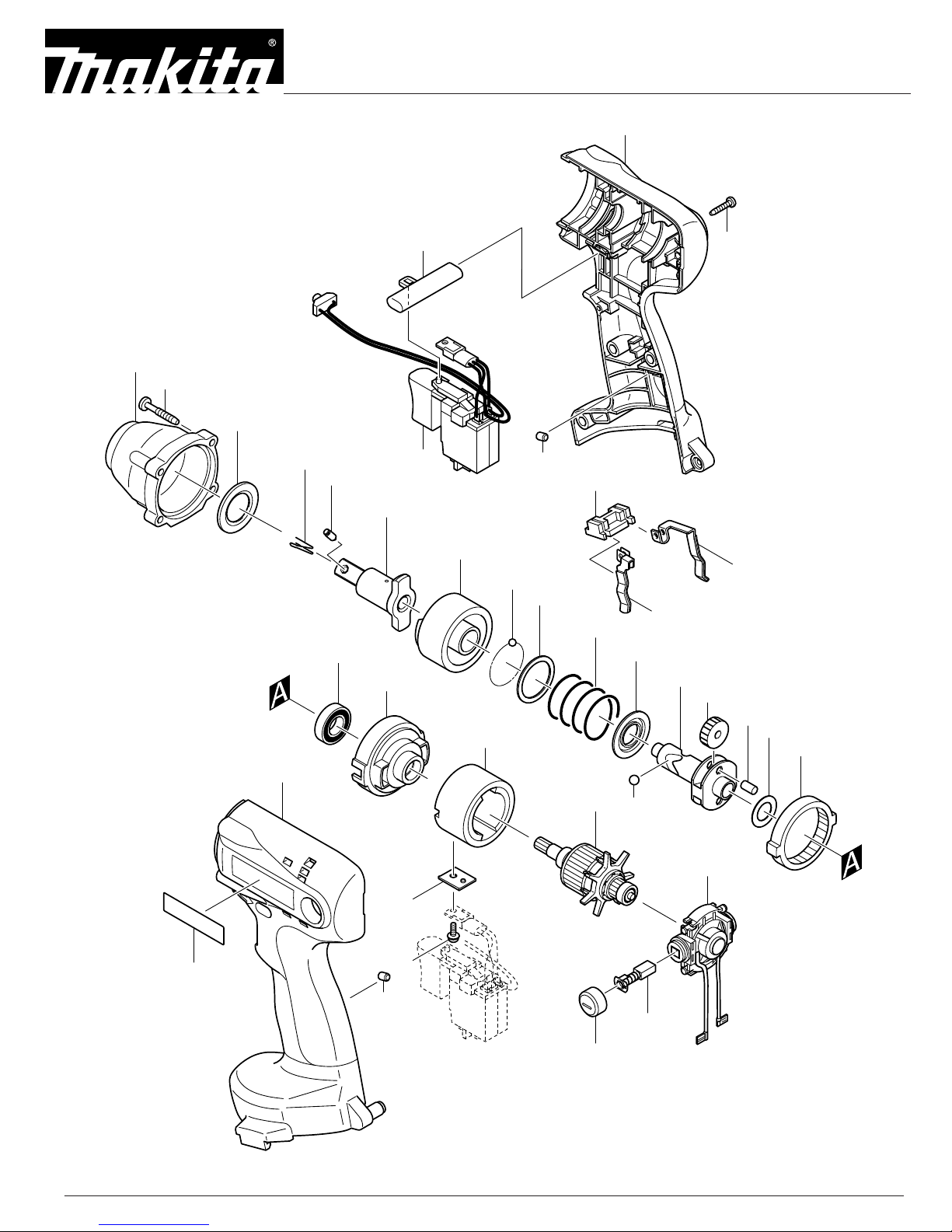

CORDLESS IMPACT WRENCH MODEL 6934FDWDE
09-03 1 Model 6934FDWDE
4
6
22
23 24
25
26
27 28
29 30 31
21
16 10
11
12
32
37
38
39
40
41
33
34
35
36
17 18
19
15
42
43
44
3
1
7
Item Part Qty. Item Part Qty.
No. No.
Used
Description No. No.
Used
Description
1183682-4 1HOUSING SET
(INCL. FIG. 7,42 ~ 44)
3266130-9 8TAPPING SCREW BIND PT 3X16
4416079-5 1F/R CHANGE LEVER
6638288-8 1SWITCH UNIT
7263024-9 1RUBBER PIN 4
10 687085-9 1HOLDER
11 654168-0 1SPRING TERMINAL (+)
12 654169-8 1SPRING TERMINAL (-)
15 322045-1 1CLIP
16 323675-1 1PIN 4
17 151946-4 1HAMMER CASE COMPLETE
18 265999-8 4TAPPING SCREW 4X25
19 261116-8 1NYLON WASHER 18
21 323893-1 1ANVIL
22 324404-5 1HAMMER
23 216001-0 24 STEEL BALL 3.5
24 267175-0 1FLAT WASHER 24
25 233276-6 1COMPRESSION SPRING 25
26 267766-7 1CUP WASHER 14
27 324220-5 1SPINDLE
28 226336-1 2SPUR GEAR 22
29 256253-1 2PIN 5
30 267212-0 1FLAT WASHER 12
31 227001-5 1INTERNAL GEAR 51
32 216011-7 2STEEL BALL 5.6
33 211140-1 1BALL BEARING 6901LLB
34 417269-3 1INTERNAL GEAR CASE
35 632965-4 1YOKE UNIT
36 619132-8 1ARMATURE
37 638156-5 1ENDBELL COMPLETE
38 193466-2 1CARBON BRUSH CB-434 SET
39 643933-2 2BRUSH HOLDER CAP
40 689096-0 1FET SPACER
41 266170-7 1TAPPING SCREW ST3X8
42 183682-4 1HOUSING SET
(INCL. FIG. 7,43, & 44)
43 819063-3 1MAKITA LABEL
44 263024-9 1RUBBER PIN 4
ACCESSORIES
A01 414938-7 2BATTERY COVER
A02 193158-3 2BATTERY 1434
A03 DC1413 1BATTERY CHARGER
A04 824635-1 1PLASTIC CARRYING CASE
(INCL. 1 EA. 186347-7 SLIDE
LATCH SET, & 819143-5
MAKITA LABEL)
09-03 2Model 6934FDWDE
