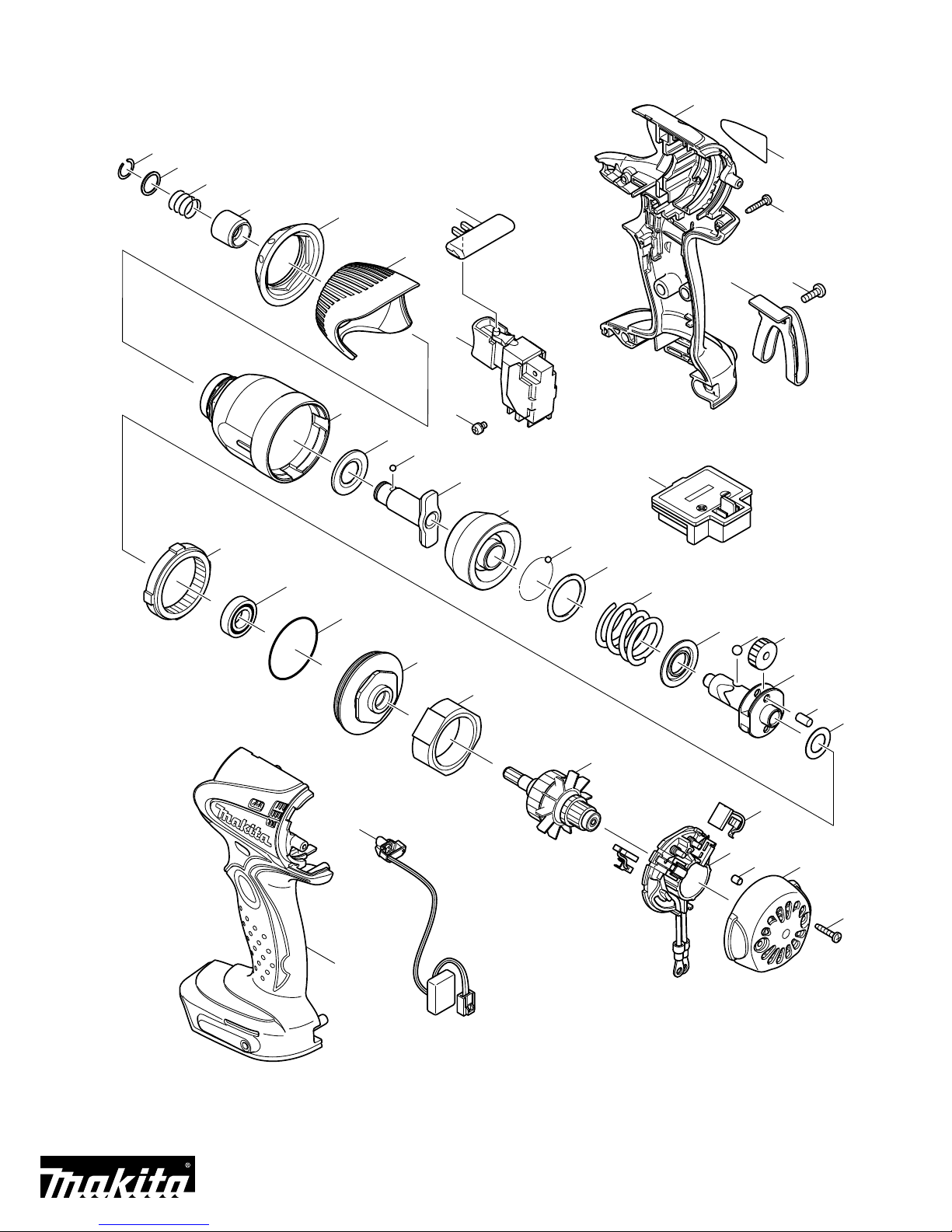

Model BTD130F Parts List

* = Standard Equipment

Item No. Part No. Description Q'ty Unit

1 183965-2 HOUSING SET 1 PC.

D10 INC. 42

2 861532-0 BTD130F NAME PLATE 1 PC.

3 266130-9 TAPPING SCREW BIND PT 3X16 8 PC.

4 251314-2 + SCREW M4X12 1 PC.

5 324553-8 HOOK 1 PC.

6 419041-9 F/R CHANGE LEVER 1 PC.

7 650564-0 SWITCH TG553FSB-1 1 PC.

8 652045-0 +PAN HEAD SCREW M3.5X5 2 PC.

009-1 643811-6 TERMINAL 1 PC.

10 231951-8 RING SPRING 11 1 PC.

11 267085-1 FLAT WASHER 12 1 PC.

12 233005-7 COMPRESSION SPRING 13 1 PC.

13 324420-7 SLEEVE 1 PC.

14 421913-6 BUMPER 1 PC.

15 419042-7 HAMMER CASE COVER 1 PC.

16 154590-6 HAMMER CASE COMPLETE 1 PC.

17 261108-7 NYLON WASHER 14 1 PC.

18 216001-0 STEEL BALL 3.5 2 PC.

19 324432-0 ANVIL M 1 PC.

20 324583-9 HAMMER 1 PC.

21 216001-0 STEEL BALL 3.5 24 PC.

22 267175-0 FLAT WASHER 24 1 PC.

23 233430-2 COMPRESSION SPRING 24 1 PC.

24 267766-7 CUP WASHER 14 1 PC.

25 216011-7 STEEL BALL 5.6 2 PC.

26 226336-1 SPUR GEAR 22 2 PC.

27 324552-0 SPINDLE 1 PC.

28 256253-1 PIN 5 2 PC.

29 267212-0 FLAT WASHER 12 1 PC.

30 227150-8 INTERNAL GEAR 51 1 PC.

31 211140-1 BALL BEARING 6901LLB 1 PC.

32 213507-9 O RING 40 1 PC.

033-1 154769-9 BEARING BOX COMPLETE 1 PC.

D10 INC. 31

34 638396-5 YORK UNIT 1 PC.

35 619152-2 ARMATURE 1 PC.

36 194159-4 CARBON BRUSH SET CB-436 1 SET

37 638387-6 BRUSH HOLDER COMPLETE 1 PC.

38 263032-0 RUBBER PIN 4 2 PC.

39 418982-6 REAR COVER 1 PC.

40 266130-9 TAPPING SCREW BIND PT 3X16 2 PC.

41 631631-0 LIGHT CIRCUIT 1 PC.

42 183965-2 HOUSING SET 1 PC.

D10 INC. 1

* A01 DC18SC DC18SC CHARGER 1 PC.

*A02 194066-1 BATTERY BL1430 SET 2 PC.

* A03 824710-3 PLASTIC CARRYING CASE 1 PC.

C10 417724-5 LATCH 2 PC.

C20 418406-2 PLASTIC CASE LID 1 PC.

C30 324207-7 SHAFT 1 PC.

*A03-1 824753-5 PLASTIC CARRYING CASE 1 PC.

C10 324207-7 SHAFT 1 PC.

C20 413098-2 PLATE 4 PC.

C30 417724-5 LATCH 2 PC.

C40 419215-2 PLASTIC CASE LID 1 PC.

C50 419216-0 HANDLE 1 PC.
