Makita 6911HDWA Manuale utente

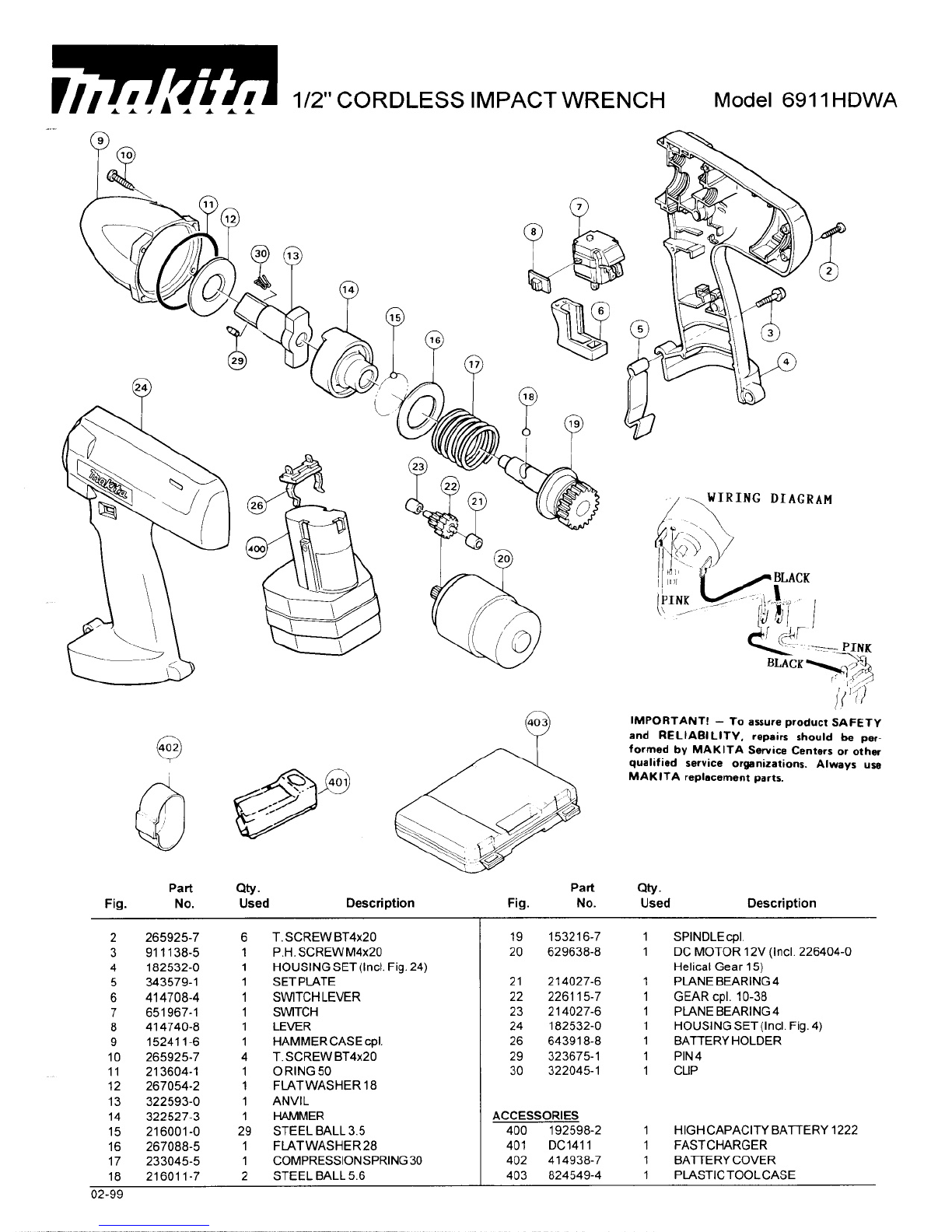

1/2"CORDLESSIMPACTWRENCH
Model
691
1
HDWA
WIRING DIAGRAM
/
-\
IMPORTANT!
-
To
assure product SAFETY
and RELIABILITY, repairs should
be
per-
formed by MAKITA Service
Centers
or
other
qualified service organizations. Always
use
MAKITA replacementparts.
Part
Fig.
No.
Qtv
. Part
Qty
.
Used Description
U&d
Description
Fig.
No.
19 153216-7
20 629638-8
21 214027-6
22 226115-7
23 214027-6
24 182532-0
26 643918-8
29 323675-1
30 322045-1
1
1 SPlNDLEcpl.
DC MOTOR 12V(Incl. 226404-0
Helical Gear 15)
PLANEBEARING4
PLANEBEARING4
HOUSINGSET(lncl.Fig.4)
BATTERYHOLDER
PIN4
CUP
GEAR CPI.10-38
2 265925-7 6 T.SCREWBT4x20
3 911138-5
I
P.H.SCREWM4x20
4 182532-0 1 HOUSlNGSET(Inc1.Fig.24)
5 343579-1 1 SETPLATE
6 414708-4 1 SWlTCHLEVER
7 651967-1 1 SWlTCH
8 414740-8 1 LEVER
9 152411-6 1 HAMMERCASEcpl.
10 265925-7 4 T.SCREWBT4x20
11 213604-1 1 ORlNG50
12 267054-2 1 FLATWASHER 18
13 322593-0 1 ANVIL
14 322527-3 1 HAMMER
15 216001-0 29 STEELBALL3.5
16 267088-5 1 FLATWASHER28
17 233045-5 1 COMPRESSIONSPRING30
18 216011-7 2 STEEL BALL5.6
02-99
ACCESSORIES
400 192598-2
401 DC1411
402 414938-7
403 824549-4
HIGHCAPACITYBATTERY1222
FASTCHARGER
BATTERYCOVER
PLASTICTOOLCASE
