Marklin 5965 Manuale utente

5965/5966/5976/5977

Weiche

Switch

Aiguillage

Wissel

Desvío

Deviatoi

1. Aufbau • Setup • Montage • Opbouwen • Montaje • Montaggio

Der Handstellhebel kann wahlweise links oder rechtes

angeschraubt werden!

The hand lever can be mounted on the left or right.

Le levier de commande peut être implanté à droite ou

à gauche.

De hendel kan naar keuze links of rechts opge-schroefd worden!

¡La palanca de maniobra puede atornillarse a la izquierda o a la

derecha!

La leva di azionamento manuale può venire avvitata a piacere a

sinistra oppure a destra.

An- und Abschrauben des Handstellhebels.

Mounting and removing the hand lever.

Vissage et dévissage du levier de commande manuelle.

Montage en demontage van de hendel.

Atornillado y desatornillado de la palanca de maniobra.

Avvitare o svitare la leva di azionamento manuale

Wird der elektromagnetische Antrieb 5625 – rechts oder links –

(an die Weiche 5965, 5966, 5976 oder 5977) angeschraubt, muss

vorher der Handstellhebel entfernt werden.

The hand lever must be removed ﬁrst before installing the 5625

electric switch machine on the right or left (on switch 5965, 5966,

5976 or 5977).

Si l’on veut monter le moteur électromagnétique 5625 à droite ou

à gauche (aiguillage 5965, 5966, 5976 ou 5977), il faut au préala-

ble demonter le levier de commande manuelle.

1. Aufbau • Setup • Montage • Opbouwen • Montaje • Montaggio

Als de elektromagnetische aandrijving 5625 – rechts of links –

(op wissel 5965, 5966, 5976 of 5977) opgeschroefd wordt,

dan moet allereerst de hendel verwijderd worden.

Si se atornilla el accionamiento electromagnético 5625 a la

derecha o a la izquierda (del desvío 5965, 5966, 5976 o 5977),

debe desmontarse previamente la palanca de maniobra.

Se viene avvitato l’azionamento elettromagnetico 5625 - a sini-

stra o a destra - (ai deviatoi 5965, 5966, 5976 oppure 5977), deve

prima venire rimossa la leva di azionamento manuale.

1. Aufbau • Setup • Montage • Opbouwen • Montaje • Montaggio

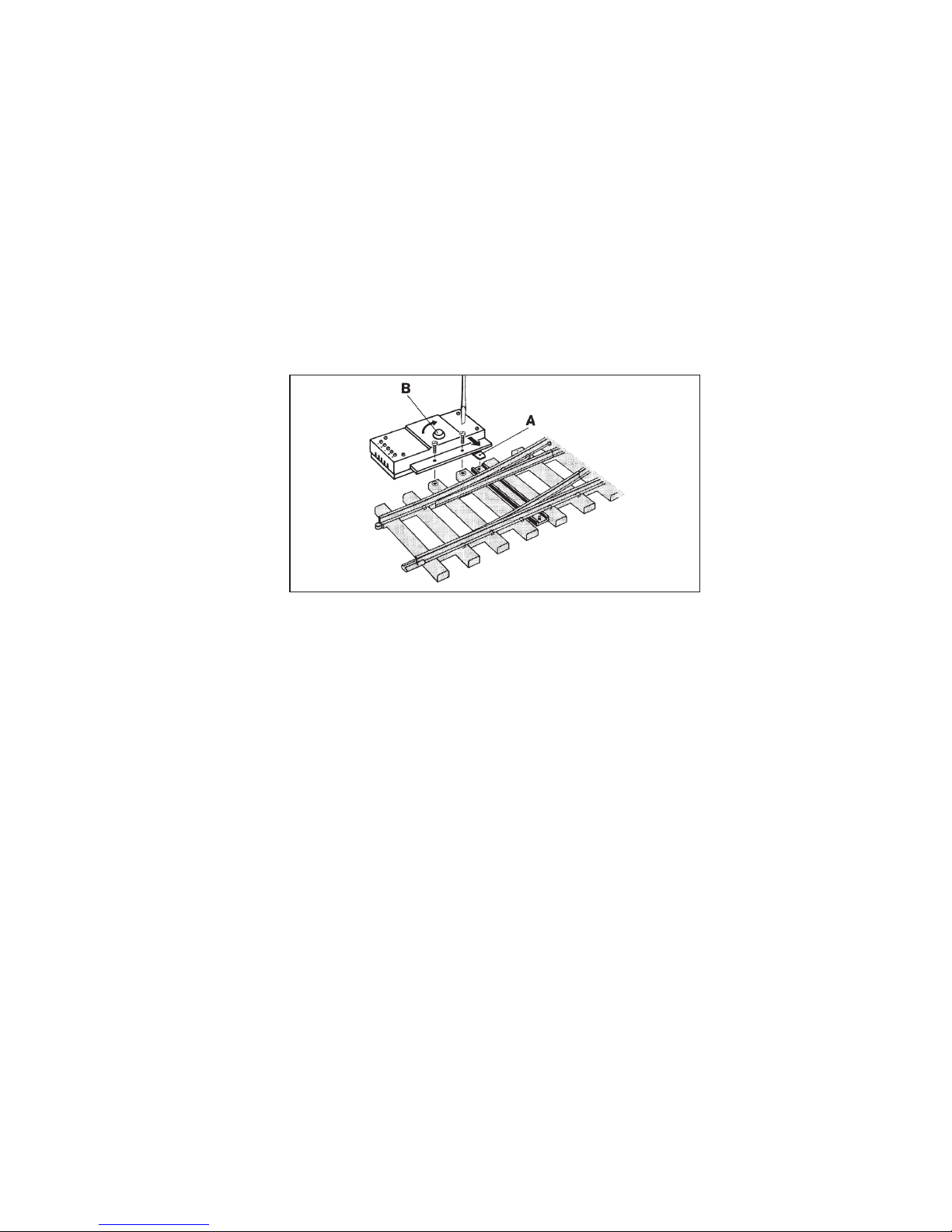

Das Einsetzen des Antriebs wird erleichtert, wenn der Stell-

schieber „A“ unter der Abdeckung vorsteht. Er ist in den

Endstellungen verriegelt und kann nur mit dem Stellknopf „B“

verschoben werden.

The installation of the switch machine is easier if the adjust-ment

slider bar ”A” sticks out under the cover plate. It is locked in the

end position and can only be moved with the knob ”B”.

La mise en place du moteur est facilitée si la curseur «A»

dépasse la cache. Il est verrouillé en ﬁn de course et ne peut

être déplacé que par action sur le bouton de commande «B».

Het inzetten van de aandrijving gaat gemakkelijker als hendel

„A“ zich onder de afdekking bevindt. In de eindpositie is hij

vergrendeld en kan alleen met knop „B“ verschoven worden.

Se facilita el montaje del accionamiento si la corredera de

mando “A” sobresale por debajo de la tapa. Dicha corredera

queda enclavada en las posiciones ﬁnales y puede desplazarse

únicamente con el pomo de mando “B”.

L’installazione di tale azionamento viene facilitata, qualora il

cursore di spostamento “A” sotto il coperchio sporga in fuori.

Esso è bloccato nelle posizioni terminali è si può farlo scorrere

soltanto con la manopola di azionamento “B”.

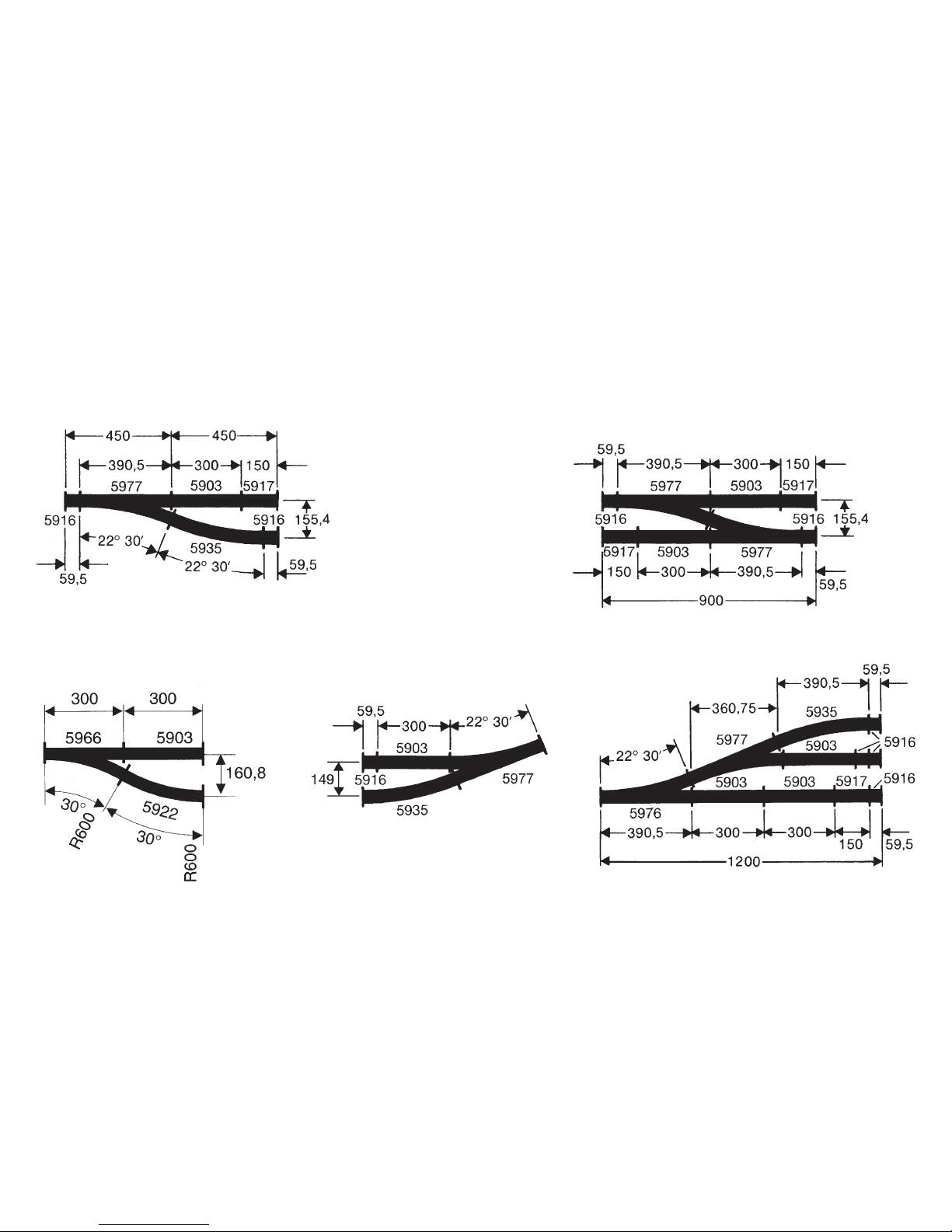

2. Geometrie der Weichen • Geometry of the switches • Géométrie des aiguillages •

Geometrie van de wissels • Geometría de los desvíos • Geometria dei deviatoi

2. Geometrie der Weichen • Geometry of the switches • Géométrie des aiguillages •

Geometrie van de wissels • Geometría de los desvíos • Geometria dei deviatoi

5903 5903

59655966 0416

5922

59230

5922

5965 5966

5922

59230

5922

160,8 160,8

155,4

5903 5965 5903

5903 59665965 5903

59230

5922

5922 5922

5922

59230

5966

160,8 160,8

160,8

5976

59033 16

5977

5917

5903

5935 5935

59033

5935

5903

5966

59033

59035903161616

5903

5976

5936

5922

5903

5922

5966

59033 5917 161616 5922

5965

59033

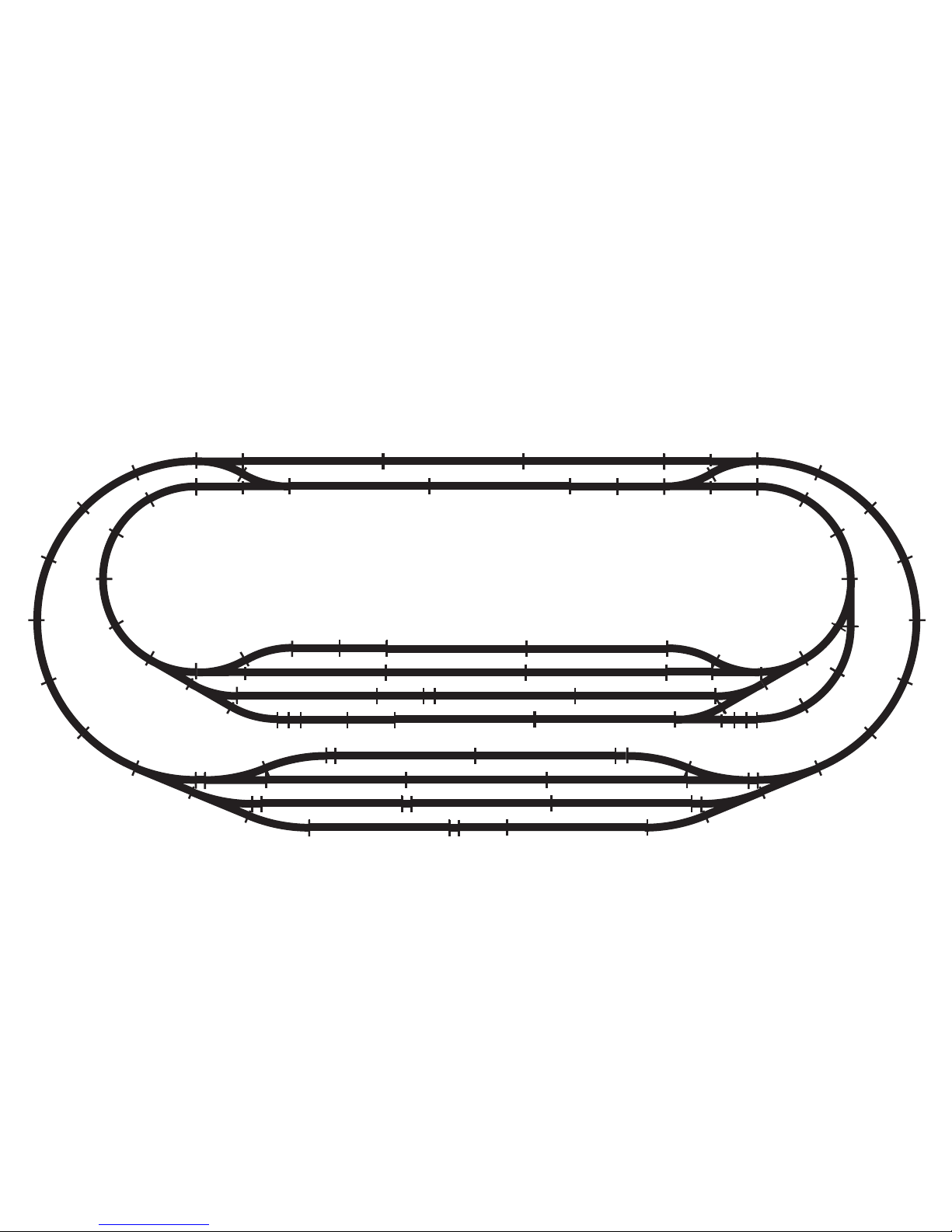

2. Geometrie der Weichen • Geometry of the switches • Géométrie des aiguillages •

Geometrie van de wissels • Geometría de los desvíos • Geometria dei deviatoi

5935

5966

5903 5966

59033

5922

5965

5922

5976

5935

5935 16 59033

5903

59033 5903

5916

5903

59033 16

59033 59033 59033

59033 59033

59033

59033 59033

59033

5965 5922

5965

59033 59033 59033

5903

59033 59033

5903

5903 5965

5965 5903 5922

5935

5977

5935

5922

5966

5903 5903 59033 59033 5922

5965 04 16

5922

5966

5922

661270/0213/Ha4Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH

Stuttgarter Str. 55 - 57

73033 Göppingen

Germany

www.maerklin.de
