marklin BR 89 Manuale utente
Modell der BR 89
81701
2

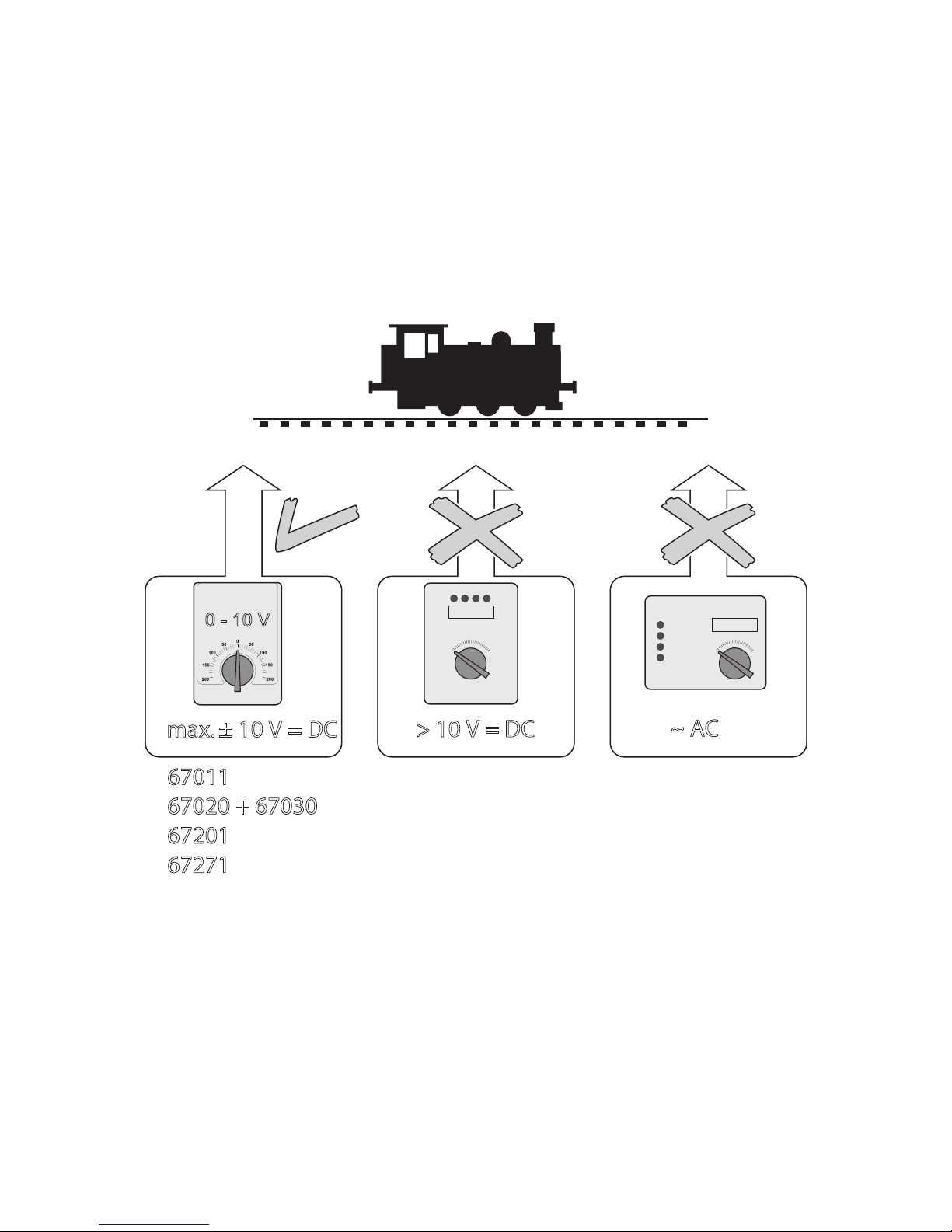

0 - 10 V
max. ± 10 V = DC > 10 V = DC ~ AC
67011
67020 + 67030
67201
67271
3
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
Allgemeiner Hinweis zur Vermeidung elektromagne-
tischer Störungen:
Um den bestimmungsgemäßen Betrieb zu gewährlei-
sten, ist ein permanenter, einwandfreier Rad-Schiene-
Kontakt der Fahrzeuge erforderlich. Führen Sie keine
Veränderungen an stromführenden Teilen durch.
Safety Notes
• WARNING! Sharp edges and points required for
operation.
• The wire used for feeder connections to the track
may be a maximum of 2 meters / 78 inches long.
General Note to Avoid Electromagnetic Interference:
A permanent, awless wheel-rail contact is required
in order to guarantee operation for which a model
is designed. Do not make any changes to current-
conducting parts.
Remarques importantes sur la sécurité
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
Indication d‘ordre général pour éviter les interfé-
rences électromagnétiques:
La garantie de l‘exploitation normale nécessite un
contact roue-rail permanent et irréprochable. Ne
procédez à aucune modication sur des éléments
conducteurs de courant.
Veiligheidsvoorschriften
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter
lang zijn.
Algemene aanwijzing voor het vermijden van elektro-
magnetische storingen:
Om een betrouwbaar bedrijf te garanderen is een
permanent, vlekkeloos wielas - rail contact van het
voertuig noodzakelijk. Voer geen wijzigingen uit aan
de stroomvoerende delen.
4
5
O
I
L
20h
Trix 66623
6
3
10
8
3
4
5
5
6
1
5
5
2
7
7
6
10
9
Details der Darstellung
können von dem Modell
abweichen.
7
1 Isolierung E275 810
2 Motor E296 142
3 Kreuzkopfführung rechts + links E183 025
4 Zylinderblock E260 040
5 Puffer E761 450
6 Kupplung E166 264
7 Zwischenradsatz E253 183
8 Radsätze E170 879
9 Abdeckung E269 380
10 Schraube E785 550
Güterwagen gedeckt
Radsatz E215 721
Kupplung E166 264
Niederbordwagen
Radsatz E215 721
Kupplung E166 264
Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im
Rahmen einer Reparatur im Märklin Reparatur-Service
repariert werden.
Allgemeiner Hinweis zur Vermeidung elektromagne-
tischer Störungen:
Um den bestimmungsgemäßen Betrieb zu gewährlei-
sten, ist ein permanenter, einwandfreier Rad-Schiene-
Kontakt der Fahrzeuge erforderlich. Führen Sie keine
Veränderungen an stromführenden Teilen durch.
General Note to Avoid Electromagnetic Interference:
A permanent, awless wheel-rail contact is required
in order to guarantee operation for which a model
is designed. Do not make any changes to current-
conducting parts.
Indication d‘ordre général pour éviter les interfé-
rences électromagnétiques:
La garantie de l‘exploitation normale nécessite un
contact roue-rail permanent et irréprochable. Ne
procédez à aucune modication sur des éléments
conducteurs de courant.
Algemene aanwijzing voor het vermijden van elektro-
magnetische storingen:
Om een betrouwbaar bedrijf te garanderen is een
permanent, vlekkeloos wielas - rail contact van het
voertuig noodzakelijk. Voer geen wijzigingen uit aan
de stroomvoerende delen.
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
292017/0318/Sm2Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certication for FCC com-
pliance and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
www.maerklin.com/en/imprint.html
Modell der BR 89
81701
2
0 - 10 V
max. ± 10 V = DC > 10 V = DC ~ AC
67011
67020 + 67030
67201
67271
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
• WARNING! Sharp edges and points required for
operation.
• The wire used for feeder connections to the track
may only be a maximum of 2 meters / 39 inches
long.
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter
lang zijn.
