Marshall Amplification STUDIO CLASSIC SC20H Manuale utente

Warning: before going any

further, make sure that your amp

is compatible with your mains

electricity supply. If you have

any doubt, please seek help from

a qualied technician – your

Marshall dealer can help you

with this.

MAINS INPUT & FUSE

The specic mains input voltage

rating that your amp has been

manufactured for is indicated on

the rear panel of the amp. Your

amp is provided with a detachable

mains (power) lead, which should

be connected to the mains input

socket on the rear panel of the

amp. The correct value and type of

mains fuse is specied on the rear

panel of the amp.

Never attempt to bypass the fuse

or t one of the incorrect value

or type.

IMPORTANT SET UP INFORMATION

1. When using your amp with one

or more speaker cabinets, make

sure that they are connected

to the correct loudspeaker jack

sockets.

Warning: failure to do the above

may damage your amp. When

connecting a speaker cabinet make

sure that you use a proper speaker

cable. Never use a screened

(shielded) guitar cable for this

purpose.

2. Ensure that the power switch

is set to the off position and the

standby switch is set to standby.

3. Connect the supplied mains

(power) lead into the mains

input on the rear panel rst and

then into an electricity outlet.

4. Ensure that any master, volume

and/or output level controls on

the front panel are set to zero.

5. Plug your guitar into one of

the input jack sockets on the

front panel.

6. Turn the front panel power

switch on and wait a couple of

minutes.

7. Select between 20W / 5W

using the standby switch.

8. Turn the volume up to your

preferred level and you’re

ready to play.

TRANSPORTING YOUR EQUIPMENT

Please ensure that your amp is

switched off, unplugged from

the mains electricity supply and

all removable cables have been

disconnected from your equipment

before attempting to move it.

STUDIO CLASSIC

SC20H & SC20C

QUICK START GUIDE

DOWNLOAD THE FULL MANUAL AT

WARNING! SAFETY INSTRUCTIONS

PLEASE READ THIS MANUAL CAREFULLY BEFORE PLUGGING IN.

FOLLOW ALL INSTRUCTIONS AND HEED ALL WARNINGS.

Whilst the information contained herein is correct at the time of publication, due to its policy of constant improvement and development,

Marshall Amplication Plc reserves the right to alter specications without prior notice.

Marshall Amplication Plc, Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, England. T: +44 (0) 1908 375411. Registered in England. Registered Number: 805676.

M3311.141

CATS-00246-02-v.1

ENGLISH

Product dimensions (height x width x depth):

SC20H 240mm × 510mm × 240mm Unit weight 9.4kg

SC20C 460mm × 510mm × 255mm Unit weight 14.55kg

Accessories: power cable ×1, speaker cable (head only) ×1

1. POWER SWITCH

This turns the amp on and off, it

illuminates red when unit is turned on.

2. STANDBY SWITCH

The unit power is in low power mode

(5W) when set to low, when in the

middle position it is set to standby

and when set to high power the unit

runs at full power (20W).

Standby mode: this should be used

during breaks in performances,

instead of leaving the amp on full

power. Always turn the power on for

two minutes before using the standby

switch.

3. PRESENCE

Adjusts the high frequencies of the

power amp. Increasing the high

frequencies adds more bite to your

sound.

4. BASS

Adjusts the low frequencies of the

amp. It will add bottom end and

depth to your sound.

5. MIDDLE

Adjusts the mid frequencies of the

amp. Giving you anything from a fat

and full sound to an aggressive tone.

6. TREBLE

Adjust the upper frequencies of the

amp. Your tone will get brighter as it

is turned up.

7. MASTER VOLUME

Adjust the amps output volume.

8. PREAMP VOLUME

This will control the overdrive in

the preamp. The input gain and

distortion level of the amp are

controlled with this.

9. HIGH INPUT

High sensitivity guitar input socket.

10. LOW INPUT

Low sensitivity guitar input socket.

ENGLISH

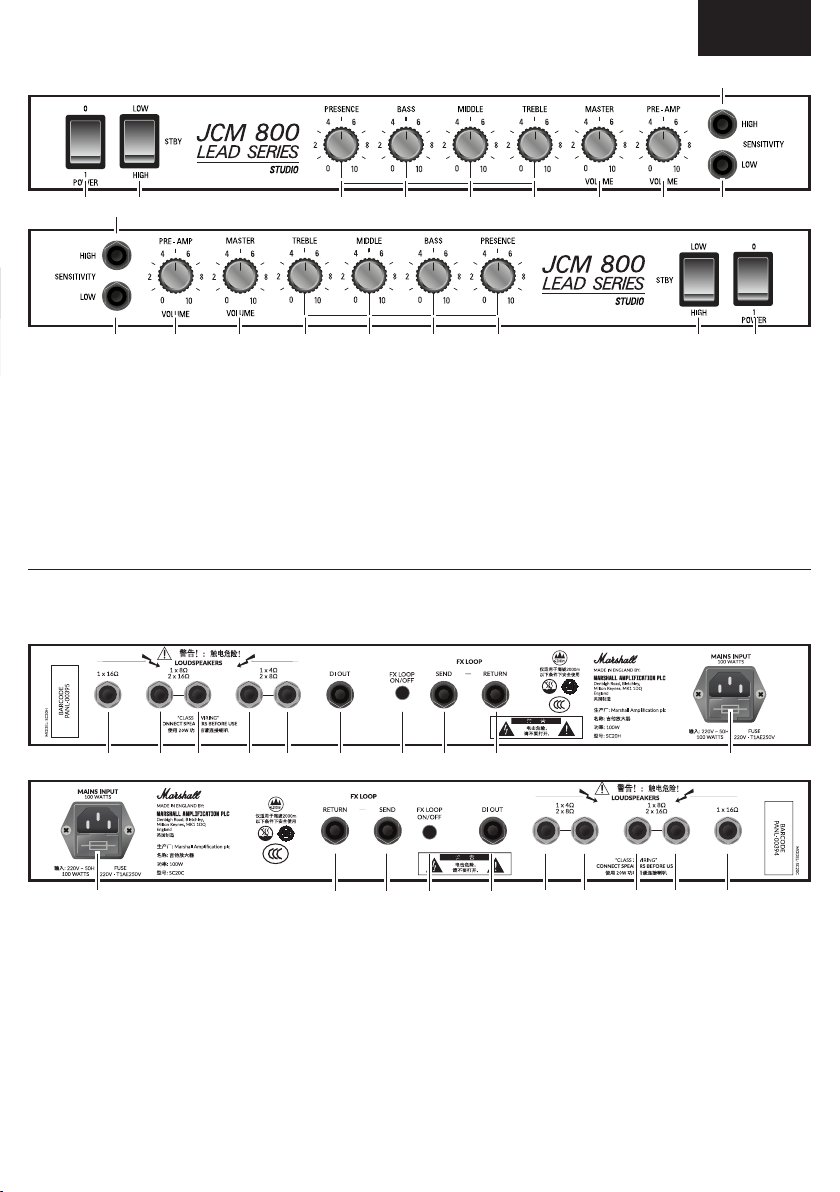

FRONT PANEL FUNCTIONS

SC20C

810 7 65 4 3 2 1

1 432 5 67 8 10

SC20H

REAR PANEL FUNCTIONS

654321 8 9 10

SC20H

765 4 3 2 1

SC20C

1. SPEAKER OUT

1/4” socket for 16 Ohm speaker

connection.

2. SPEAKER OUT

1/4” socket for 8 Ohm speaker

connection – use this in conjunction

with socket 3 when plugging in 2 x

16 Ohm cabinets.

3. SPEAKER OUT

1/4” socket for 8 Ohm speaker

connection – use this in conjunction

with socket 2. when plugging in 2 x

16 Ohm cabinets.

4. SPEAKER OUT

1/4” socket for 4 Ohm speaker

connection – use this in conjunction

with socket 5 when plugging in 2 x 8

Ohm cabinets.

5. SPEAKER OUT

1/4” socket for 4 Ohm speaker

connection – use this in conjunction

with socket 4 when plugging in 2 x 8

Ohm cabinets.

Warning: never attempt to connect

more speakers than rated. The

safe combinations are those listed.

Any other speaker combinations

may stress the power amp and

potentially lead to valve failure.

Note: never use this amp without a

speaker load.

6. DI OUTPUT

Connect your amp to an external

recording device or sound desk

using this output socket.

Note: the DI output has added

loudspeaker emulation.

7. LOOP SWITCH

This turns the effects loop of the

amp on or off to completely remove

the loop from the signal path when

switched off.

8. EFFECTS LOOP SEND

Sends signal to effects loop /

outboard equipment.

9. EFFECTS LOOP RETURN

Returns signal from effects loop or

outboard equipment.

10. POWER INLET

The supplied mains power lead is

connected here.

Avertissement : avant d’aller

plus loin, vérier que votre

amplicateur est compatible avec

votre alimentation électrique.

En cas de doute, s’adresser à un

technicien qualié ; votre vendeur

Marshall est en mesure de vous

conseiller à ce sujet.

ENTRÉE SECTEUR ET FUSIBLE :

La tension d’alimentation nominale

précise pour laquelle votre

ampli est conçu est indiquée sur

le panneau arrière de l’ampli.

Votre amplicateur est fourni

avec un cordon d’alimentation

détachable à brancher dans la prise

secteur sur le panneau arrière de

l’amplicateur.

Ne jamais tenter de dériver le

fusible ou d’installer un fusible

dont le type ou la valeur ne

correspondent pas.

INFORMATIONS IMPORTANTES

RELATIVES À L'INSTALLATION :

1. En cas d’utilisation de l’ampli

avec un ou plusieurs caissons

haut-parleurs, s’assurer que les

haut-parleurs sont connectés

aux jacks haut-parleurs

corrects.

Avertissement : la non-conformité

aux consignes ci-dessus risquerait

de provoquer l’endommagement

de votre ampli. Lors du

raccordement d’un caisson haut-

parleur, veiller à utiliser un câble

pour haut-parleur correct. Ne

jamais utiliser à cet effet un câble

de guitare blindé.

2. S’assurer que le commutateur

d’alimentation est réglé

sur la position off, et que

le commutateur de veille

(standby) est réglé sur standby.

3. Brancher le câble d’alimentation

fourni à l’entrée secteur sur

le panneau arrière avant de le

connecter à la prise secteur.

4. Vérier que toutes commandes

master, du volume et/ou du

niveau de sortie sur le panneau

avant sont réglées sur zéro.

5. Brancher votre guitare dans

l’une des prises jack d’entrée

sur le panneau avant.

6. Enclencher l’interrupteur

d’alimentation du panneau

avant et patienter deux minutes

7. Choisir entre 20W et 5W

au moyen du commutateur

standby.

8. Augmenter le volume sur le

niveau souhaité : l’amplicateur

est prêt.

TRANSPORT DE VOTRE ÉQUIPEMENT :

Vérier que votre amplicateur

est éteint et débranché de

l’alimentation secteur et que

tous les câbles pouvant être

débranchés ont été déconnectés

de l’équipement avant de déplacer

l’amplicateur.

STUDIO CLASSIC

SC20H & SC20C

GUIDE DE DÉMARRAGE

TÉLÉCHARGEZ LE MANUEL COMPLET SUR

AVERTISSEMENT ! CONSIGNES DE SÉCURITÉ

VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL AVANT BRANCHEMENT.

SUIVEZ TOUTES LES CONSIGNES ET RESPECTEZ TOUS LES AVERTISSEMENTS.

Bien que les informations contenues dans ce document soient correctes au moment de leur publication, en raison de sa politique d’amélioration et de développement constants, Marshall

Amplication Plc se réserve le droit de modier ces spécications sans avis préalable.

Marshall Amplication Plc, Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, Angleterre. T: +44 (0) 1908 375411. Enregistré en Angleterre. Enregistré au numéro: 805676.

FRANÇAIS

M3311.141

CATS-00246-02-v.1

Dimensions du produit (hauteur x largeur x profondeur):

SC20H 240mm × 510mm × 240mm Poids 9.4kg

SC20C 460mm × 510mm × 255mm Poids 14.55kg

Accessoires: câble d’alimentation ×1, câble haut-parleur (tête seulement) ×1

1. COMMUTATEUR D’ALIMENTATION

Allume et éteint l’ampli, s’allume en

rouge quand l’appareil est allumé.

2. INTERRUPTEUR STANDBY (VEILLE)

L’alimentation de l’appareil est

en mode bas régime (5W) quand

l’interrupteur est réglé sur low

(bas), en position intermédiaire

il est réglé sur standby (veille) et

en position high (élevé) l’appareil

fonctionne à plein régime (20W).

Mode Standby (Veille) : doit être

utilisé durant les interruptions de

jeu, plutôt que de laisser l’ampli à

plein régime. Toujours laisser allumé

pendant au moins deux minutes avant

d’utiliser le commutateur standby.

3. PRESENCE (PRÉSENCE)

Règle les fréquences hautes de

l’ampli de puissance. En augmentant

les hautes fréquences, on donne plus

de mordant au son.

4. BASS (BASSES)

Règle les fréquences basses de

l’ampli. Ajoute des basses et de la

profondeur au son.

5. MIDDLE (MÉDIUMS)

Règle les fréquences moyennes de

l’ampli. Vous offre la gamme allant

d’un son plein et rond à une tonalité

agressive.

6. TREBLE (AIGUËS)

Règle les fréquences hautes de

l’ampli. Votre son gagne en éclat

lorsque vous augmentez les aiguës.

7. MASTER VOLUME (VOLUME MASTER)

Règle le volume de sortie de l’ampli.

8. PREAMP VOLUME (VOLUME DU

PRÉAMPLI)

Contrôle la dose d’overdrive du

préampli. Contrôle aussi le gain

d’entrée et le niveau de distorsion

de l’ampli.

9. ENTRÉE HAUTE

Prise d’entrée guitare haute

sensibilité.

10. ENTRÉE BASSE

Prise d’entrée guitare basse

sensibilité.

FRANÇAIS

FONCTIONS DU PANNEAU AVANT

SC20C

810 7 65 4 3 2 1

1 432 5 67 8 10

SC20H

FONCTIONS DU PANNEAU ARRIÈRE

654321 8 9 10

SC20H

765 4 3 2 1

SC20C

1. SPEAKER OUT (SORTIE HAUT-PARLEUR)

Prise 1/4” pour connexion haut-

parleur 16 Ohm.

2. SPEAKER OUT (SORTIE HAUT-PARLEUR)

Prise 1/4” pour connexion

haut-parleur 8 Ohm – s’utilise en

conjonction avec la prise 3 en cas de

raccordement de 2 x caissons 16 Ohm.

3. SPEAKER OUT (SORTIE HAUT-PARLEUR)

Prise 1/4” pour connexion

haut-parleur 8 Ohm – s’utilise en

conjonction avec la prise 2 en cas de

raccordement de 2 x caissons 16 Ohm.

4. SPEAKER OUT (SORTIE HAUT-PARLEUR)

Prise 1/4” pour connexion

haut-parleur 4 Ohm – s’utilise en

conjonction avec la prise 5 en cas de

raccordement de 2 x caissons 8 Ohm.

5. SPEAKER OUT (SORTIE HAUT-PARLEUR)

Prise 1/4” pour connexion

haut-parleur 4 Ohm – s’utilise en

conjonction avec la prise 4 en cas de

raccordement de 2 x caissons 8 Ohm.

Avertissement : Ne jamais tenter de

brancher plus de haut-parleurs que

le nombre indiqué. Les combinaisons

sécurisées sont celles gurant.

Toute autre combinaison de haut-

parleurs risque de placer trop de

contrainte sur l’ampli de puissance

et potentiellement de conduire à une

panne de lampe.

Remarque : ne jamais utiliser cet

ampli sans charge de haut-parleur.

6. DI OUTPUT (SORTIE DI)

Raccorder votre amplicateur à un

périphérique d’enregistrement ou à

une console de mixage via cette prise

de sortie.

Remarque : la sortie DI possède une

émulation de haut-parleur ajoutée.

7. LOOP SWITCH (COMMUTATEUR DE

BOUCLE)

Allume et éteint la boucle d’effets de

l’ampli pour retirer complètement

la boucle du chemin de signal s’il est

réglé sur arrêt.

8. EFFECTS LOOP SEND (ENVOI DE

BOUCLE D’EFFETS)

Envoie le signal vers la boucle

d’effets / l’équipement extérieur.

9. EFFECTS LOOP RETURN (RETOUR DE

BOUCLE D’EFFETS)

Renvoie le signal depuis la boucle

d’effets / l’équipement extérieur.

10. ENTRÉE D’ALIMENTATION

Le câble d’alimentation secteur

fourni est à brancher ici.

Warnung: Versichern Sie sich,

bevor Sie fortfahren, dass der

Verstärker mit dem Stromnetz

kompatibel ist. Sollten Sie nicht

sicher sein, wenden Sie sich an

einen Fachmann – Ihr Marshall-

Händler kann dabei helfen.

NETZEINGANG & SICHERUNG:

Die spezische

Netzeingangsspannung, für die

Ihr Verstärker gebaut wurde, wird

auf der Rückseite angegeben.

Ihr Verstärker verfügt über ein

abnehmbares Netzkabel, welches

an den Hauptanschluss auf

der Rückseite des Verstärkers

angeschlossen wird. Der korrekte

Wert und das korrekte Modell

der Netzsicherung sind auf

der Rückseite des Verstärkers

angegeben.

Versuchen Sie niemals, die Sicherung

zu überbrücken oder eine Sicherung

mit einem unzulässigen Wert oder

Modell einzusetzen.

WICHTIGE INFORMATIONEN ZUM

AUFBAU:

1. Wenn Sie Ihren Verstärker

mit einem oder mehreren

Lautsprechern verwenden,

vergewissern Sie sich, dass

diese über die korrekten

Lautsprecher-Klinkenbuchsen

angeschlossen sind.

Warnhinweis: Die Nichtbeachtung

der obenstehenden Hinweise

kann zur Beschädigung Ihres

Verstärkers führen. Achten

Sie beim Anschließen von

Lautsprecherboxen darauf, dass Sie

ein geeignetes Lautsprecherkabel

verwenden. Verwenden Sie

zu diesem Zweck niemals ein

geschirmtes Gitarrenkabel.

2. Stellen Sie sicher, dass der

Netzschalter auf „Off“ und der

Standby-Schalter auf Standby

steht.

3. Verbinden Sie das im

Lieferumfang enthaltene

Netzkabel zuerst mit dem

MAINS INPUT-Anschluss auf

der Rückseite und anschließend

mit einer Netzsteckdose.

4. Achten Sie darauf, dass

alle Master, VOLUME

(Lautstärkeregler) bzw.

Ausgangsleistungsregler an der

Vorderseite auf Null gestellt

sind.

5. Die Gitarre an einer der

Input-Klinkenbuchsen an der

Frontplatte anschließen.

6. Schalten Sie den Netzschalter

auf der Vorderseite ein und

warten Sie ein paar Minuten.

7. Wählen Sie zwischen 20W / 5W

mithilfe des Standby-Schalters.

8. Stellen Sie die Lautstärke

wie gewünscht ein und Ihr

Verstärker ist spielbereit.

TRANSPORT DER GERÄTE

Vor dem Transport ist

sicherzustellen, dass der

Verstärker ausgeschaltet und nicht

ans Stromnetz angeschlossen ist

und dass die entfernbaren Kabel

nicht an die Geräte angeschlossen

sind.

STUDIO CLASSIC

SC20H & SC20C

KURZANLEITUNG

LADEN SIE DAS VOLLSTÄNDIGE HANDBUCH VON

WARNUNG! SICHERHEITSHINWEISE

BITTE LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH, BEVOR SIE DAS

GERÄT ANSCHLIESSEN. ALLE ANWEISUNGEN UND WARNUNGEN BEACHTEN.

Die hierin enthaltenen Informationen entsprechen zum Zeitpunkt ihrer Veröffentlichung der Wahrheit. Aufgrund des Grundsatzes der ständigen Verbesserung und Entwicklung behält

sich Marshall Amplication Plc jedoch das Recht vor, Spezikationen ohne vorherige Ankündigung zu modizieren.

Marshall Amplication Plc, Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, England. T: +44 (0) 1908 375411. Eingetragen in England. Registrierungsnummer: 805676.

DEUTSCH

HERUNTER

M3311.141

CATS-00246-02-v.1

Produktabmessungen (Höhe x Breite x Tiefe):

SC20H 240mm × 510mm × 240mm Gewicht 9.4kg

SC20C 460mm × 510mm × 255mm Gewicht 14.55kg

Zubehör: netzkabel ×1, lautsprecherkabel (nur topteile) ×1

1. NETZSCHALTER (POWER)

Damit schalten Sie den Verstärker ein und

aus. Der Schalter leuchtet rot, wenn er

eingeschaltet ist.

2. STANDBY-SCHALTER (STANDBY)

Wenn der Schalter auf Niedrig eingestellt ist,

bendet sich das Gerät im Energiesparmodus

(5 W), auf der mittleren Position ist es im

Standby und auf der Position High Power

läuft es mit voller Leistung (20 W).

Standby-Modus: Dieser sollte während

Pausen bei Aufführungen verwendet werden,

anstatt den Verstärker bei voller Leistung

laufen zu lassen. Schalten Sie stets den

Verstärker für zwei Minuten an, bevor Sie den

Standby-Schalter verwenden.

3. PRÄSENZ (PRESENCE)

Justiert den Klang im Hochfrequenzbereich

der Endstufe. Durch Verstärken der Höhen

wird Ihr Klang schneidiger.

4. BASS

Justiert den Klang im Niedrigfrequenzbereich

des Verstärkers. Er verstärkt das Bottom-

End und gibt dem Klang Tiefe.

5. MITTENREGLER (MIDDLE)

Justiert die mittleren Frequenzen des

Verstärkers. Damit erzielen Sie alles

von einem vollen, satten Sound bis zu

aggressiven Tönen.

6. HÖHENREGLER (TREBLE)

Justiert die oberen Frequenzen des

Verstärkers. Wird dieser aufgedreht, wird

Ihr Sound heller.

7. MASTERLAUTSTÄRKE (MASTER VOLUME)

Regelt die Ausgabelautstärke des Verstärkers.

8. VORVERSTÄRKER-LAUTSTÄRKE

(PREAMP VOLUME)

Regelt die Übersteuerung im Vorverstärker.

Regelt den Input-Gain und den

Verzerrungspegel des Verstärkers.

9. HOHER EINGANG (HIGH INPUT)

Gitarrenanschluss mit hoher Empndlichkeit.

10. NIEDRIGER EINGANG (LOW INPUT)

Gitarrenanschluss mit niedriger

Empndlichkeit.

DEUTSCH

FUNKTIONEN VORDERSEITE

SC20C

810 7 65 4 3 2 1

1 432 5 67 8 10

SC20H

FUNKTIONEN RÜCKSEITE

654321 8 9 10

SC20H

765 4 3 2 1

SC20C

1. LAUTSPRECHERANSCHLUSS

(SPEAKER OUT)

1/4”-Buchse zum Anschließen von 16-Ohm-

Lautsprechern.

2. LAUTSPRECHERANSCHLUSS

(SPEAKER OUT)

1/4”-Buchse zum Anschließen von 8-Ohm-

Lautsprechern – verwenden Sie diese in

Verbindung mit Buchse 3, wenn Sie 2 x

16-Ohm-Boxen anschließen möchten.

3. LAUTSPRECHERANSCHLUSS

(SPEAKER OUT)

1/4”-Buchse zum Anschließen von 8-Ohm-

Lautsprechern – verwenden Sie diese in

Verbindung mit Buchse 2, wenn Sie 2 x

16-Ohm-Boxen anschließen möchten.

4. LAUTSPRECHERANSCHLUSS

(SPEAKER OUT)

1/4”-Buchse zum Anschließen von 4-Ohm-

Lautsprechern – verwenden Sie diese in

Verbindung mit Buchse 5, wenn Sie 2 x

8-Ohm-Boxen anschließen möchten.

5. LAUTSPRECHERANSCHLUSS

(SPEAKER OUT)

1/4”-Buchse zum Anschließen von 4-Ohm-

Lautsprechern – verwenden Sie diese in

Verbindung mit Buchse 4, wenn Sie 2 x

8-Ohm-Boxen anschließen möchten.

Warnung: Nie mehr Lautsprecher als

angegeben anschließen. Die sicheren

Kombinationen sind die aufgeführten.

Andere Lautsprecherkombinationen

können den Verstärker überlasten und

möglicherweise zu einer Röhrenstörung

führen.

Hinweis: Verwenden Sie diesen Verstärker

niemals ohne Lautsprecherlast.

6. DI-AUSGANG (DI OUT)

Verbinden Sie Ihren Verstärker über diese

Ausgangsbuchse mit einem externen

Aufnahmegerät oder Sound-Desk.

Hinweis: Der DI-Ausgang verfügt über

zusätzliche Lautsprecheremulation.

7. LOOP-SCHALTER

Schaltet den Effekt-Loop des Verstärkers an

oder aus. Wird der Schalter ausgeschaltet,

wird der Loop komplett aus dem Signalweg

entfernt.

8. EFFEKT-LOOP SENDEN (EFFECT

LOOP SEND)

Sendet ein Signal an Effekt-Loop /

Außengeräte.

9. EFFEKT-LOOP RÜCKMELDUNG

(EFFECT LOOP RETURN)

Führt ein Signal an Effekt-Loop oder

Außengeräte zurück.

10. NETZEINGANG

Hier wird das mitgelieferte Netzkabel

angeschlossen.

Advertencia: Antes de continuar,

asegúrate de que el amplicador

sea compatible con la alimentación

de corriente. En caso de duda,

acude a un técnico cualicado.

Tu distribuidor Marshall podrá

ayudarte en este asunto.

Entrada de alimentación y fusible

En el panel trasero del amplicador

se indica la tensión de entrada

de red correcta para su óptimo

funcionamiento. El amplicador se

facilita con un cable de corriente

(alimentación) extraíble que debes

enchufar a la toma de entrada de

corriente del panel trasero. En el

panel trasero del amplicador se

especica el valor correcto y el tipo

del fusible de corriente.

Nunca se debe puentear el fusible

ni instalar uno de un valor o tipo

incorrectos.

INFORMACIÓN IMPORTANTE DE

CONFIGURACIÓN:

1. Siempre que utilices el

amplicador con una o

varias pantallas de altavoces,

asegúrate de que estén

conectadas a las tomas jack de

altavoces correctas.

Advertencia: El incumplimiento de

lo anterior puede provocar daños

en el amplicador. Si utilizas una

pantalla de altavoces, asegúrate

de emplear un cable de altavoz

adecuado. Nunca utilices un cable

de guitarra apantallado para

este n.

2. Asegúrate de que el interruptor

de encendido se encuentre en

la posición de apagado y que el

interruptor Standby esté en la

posición de espera.

3. Conecta el cable de corriente

(alimentación) suministrado

a la entrada de corriente del

panel trasero en primer lugar

y, a continuación, a la toma de

corriente.

4. Asegúrate de que los controles

maestro, de volumen y/o

del nivel de salida del panel

delantero estén ajustados

a cero.

5. Enchufa la guitarra a una de las

tomas jack de entrada del panel

delantero.

6. Enciende el interruptor

de alimentación del panel

delantero y espera un par de

minutos.

7. Selecciona 20W o 5W con el

interruptor de standby.

8. Sube el volumen hasta el nivel

deseado y el amplicador ya

estará listo para su uso.

TRANSPORTE DEL EQUIPO

Antes de mover el amplicador, es

necesario asegurarse de que esté

apagado y desconectado de la red

eléctrica, y de que todos los cables

extraíbles se hayan desconectado

de los equipos.

STUDIO CLASSIC

SC20H & SC20C

GUÍA DE INICIO RÁPIDO

DESCARGUE EL MANUAL COMPLETO DE

¡ADVERTENCIA! INSTRUCCIONES DE SEGURIDAD

LEE DETENIDAMENTE ESTE MANUAL ANTES DE ENCHUFAR EL EQUIPO.

SIGUE TODAS LAS INSTRUCCIONES Y RESPETA TODAS LAS ADVERTENCIAS.

Si bien la información indicada es correcta en el momento de su publicación, debido a la política de desarrollo y mejora continúa de Marshall Amplication Plc, nos reservamos el derecho a

modicar las especicaciones sin previo aviso.

Marshall Amplication Plc, Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, Inglaterra. .Tel.: +44 (0) 1908 375411. Registrada en Inglaterra. Número de registro: 805676.

ESPAÑOL

M3311.141

CATS-00246-02-v.1

Dimensiones del producto (alto x ancho x profundo):

SC20H 240mm × 510mm × 240mm Peso 9.4kg

SC20C 460mm × 510mm × 255mm Peso 14.55kg

Accesorios: cable de alimentación ×1, cable de altavoz (sólo cabezales) ×1

1. INTERRUPTOR POWER (ENCENDIDO)

Permite encender y apagar el

amplicador; se ilumina en color rojo

cuando la unidad está encendida.

2. INTERRUPTOR STANDBY (EN ESPERA)

En la posición baja, la unidad

funciona con potencia baja (5 W), en

la posición central está en el modo de

espera y en la posición alta funciona

con la máxima potencia (20 W).

Modo Standby (En espera): debe

utilizarse durante los descansos

en las actuaciones, para evitar

que el amplicador permanezca

continuamente en el modo de

máxima potencia. Encienda siempre el

amplicador durante dos minutos antes

de utilizar el interruptor de Standby.

3. PRESENCE (PRESENCIA)

Ajusta las frecuencias altas del

amplicador de potencia. El

incremento de las frecuencias altas

añade agresividad al sonido.

4. BASS (GRAVES)

Ajusta las frecuencias bajas del

amplicador. Añade gravedad y

profundidad al sonido.

5. MIDDLE (MEDIOS)

Ajusta las frecuencias medias del

amplicador. Permite acceder desde

sonidos gruesos y plenos hasta

sonidos agresivos.

6. TREBLE (AGUDOS)

Ajusta las frecuencias superiores del

amplicador. Al subirlo, el sonido se

vuelve más brillante.

7. MASTER VOLUME (VOLUMEN MAESTRO)

Ajusta el volumen de salida del

amplicador.

8.PREAMP VOLUME(VOLUMEN DEL PREVIO)

Controla el sonido saturado del

previo. Permite controlar la ganancia

de entrada y el nivel de distorsión del

amplicador.

9. ENTRADA HIGH (ALTA)

Toma de entrada para guitarra de

alta sensibilidad.

10. ENTRADA LOW (BAJA)

Toma de entrada para guitarra de

baja sensibilidad.

ESPAÑOL

FUNCIONES DEL PANEL DELANTERO

SC20C

810 7 65 4 3 2 1

1 432 5 67 8 10

SC20H

FUNCIONES DEL PANEL TRASERO

654321 8 9 10

SC20H

765 4 3 2 1

SC20C

1. SPEAKER OUT (SALIDA DE ALTAVOCES)

Toma de 1/4” para conectar un

altavoz de 16 ohmios.

2. SPEAKER OUT (SALIDA DE

ALTAVOCES)

Toma de 1/4” para conectar un

altavoz de 8 ohmios. Debe utilizarse

conjuntamente con la toma 3 para

conectar 2 pantallas de 16 ohmios.

3. SPEAKER OUT (SALIDA DE ALTAVOCES)

Toma de 1/4” para conectar un

altavoz de 8 ohmios. Debe utilizarse

conjuntamente con la toma 2 para

conectar 2 pantallas de 16 ohmios.

4. SPEAKER OUT (SALIDA DE ALTAVOCES)

Toma de 1/4” para conectar un

altavoz de 4 ohmios. Debe utilizarse

conjuntamente con la toma 5 para

conectar 2 pantallas de 8 ohmios.

5. SPEAKER OUT (SALIDA DE ALTAVOCES)

Toma de 1/4” para conectar un

altavoz de 4 ohmios. Debe utilizarse

conjuntamente con la toma 4 para

conectar 2 pantallas de 8 ohmios.

Advertencia: Nunca se debe

intentar conectar más altavoces

de los indicados por diseño. Las

combinaciones seguras son las que se

indican. Cualquier otra combinación

de altavoces puede forzar el

amplicador y provocar una avería

en las válvulas.

Nota: No utilices nunca el

amplicador sin un altavoz que sirva

como carga.

6. DI OUTPUT (SALIDA DI)

Conecta el amplicador a un

dispositivo de grabación externo o a

una mesa de mezclas utilizando esta

toma de salida.

Nota: La salida DI tiene una

emulación de altavoces añadida.

7. INTERRUPTOR LOOP (CIRCUITO)

Permite activar y desactivar el

circuito de efectos del amplicador,

de forma que, cuando está

desactivado, el circuito se retira por

completo del recorrido de la señal.

8. EFFECTS LOOP SEND (ENVÍO AL

CIRCUITO DE EFECTOS)

Envía la señal al circuito de efectos/

equipo externo.

9. EFFECTS LOOP RETURN (RETORNO

DEL CIRCUITO DE EFECTOS)

Devuelve la señal del circuito de

efectos/equipo externo.

10. ENTRADA POWER (ALIMENTACIÓN)

Aquí debe conectarse el cable de

alimentación suministrado.

警告：在进一步操作之前，请确保

您放大器的规格与电源匹配。如果

您有任何疑问，请向合格的技术人

员寻求帮助 — 您的 Marshall 经销

商可以在这方面为您提供帮助。

电源输入和保险丝

放大器后面板上清楚地标注了适

用于您的放大器的特定电源输入

额定电压。您的放大器配有一条可

拆式电源线，应将其连接到放大器

后面板上的电源输入接口。电源保

险丝的正确数值和类型标注在放

大器的后面板上。

切勿试图绕过保险丝或安装电阻

值或类型不正确的电源保险丝。

重要安装信息：

1. 配合一个或多个音箱使用放

大器时，确保将其连接到正确

的扬声器插孔。

警告：不按上述说明操作可能会损

坏您的放大器。连接音箱时，请确

保使用正确的扬声器信号线。切勿

在此处使用屏蔽的吉他信号线。

2. 确保 POWER（电源）开关设在

OFF（关闭）位置，STANDBY（

待机）开关设在STANDBY（待

机）位置。

3. 先将随附的电源线插入后面板

上的 Mains Input（电源输入）

接口，然后再插入电源插座。

4. 确保前面板上的主音量、音

量和/或输出电平控制器设于

零位置。

5. 将您的吉他插入前面板上的

INPUT（输入）插孔之一。

6. 开启前面板 POWER（电源）开

关，等待几分钟。

7. 使用待机 (STANDBY) 开关在

20W/5W 之间做出选择。

8. 将音量调至您所需的水平，即

可开始演奏。

运输您的设备

在试图移动设备之前，请确保您的

放大器处于关闭状态，拔出电源插

头，并确保所有可拆装信号线均与

设备断开连接。

仅适用于非热带气候条件下地区

安全使用。

请勿将本设备暴露在雨水或者潮

湿环境中。避免将本设备放置在有

可能被液体滴落或者滴溅的地方。

在本设备顶部不可以放置内部装

有液体的容器，如花瓶等其他装有

液体的物品。

STUDIO CLASSIC

SC20H & SC20C

快速入门

从www.marshall.com下载完整的手册

警告! 安全说明

通电之前，请仔细阅读本手册。

请遵循所有说明并注意所有的警告。

尽管本说明书所含信息在出版时经审定为正确，但是，基于我们的持续改进和发展策略，Marshall Ampli󽗉cation Plc 保留对产品规格进行修改的权利，恕不另行通知。

Marshall Ampli󽗉cation Plc, Denbigh Road, Bletchley, Milton Keynes, MK1 1DQ, England. 电话：+44 (0) 1908 375411. 注册于英格兰. 注册编号：805676.

简体中文

M3311.141

CATS-00246-02-v.1

产品尺寸（高度×宽度×深度）：

SC20H 240mm × 510mm × 240mm 单位重量: 9.4kg

SC20C 460mm × 510mm × 255mm 单位重量: 14.55kg

配件：电源线×1，扬声器线（头）×1

1. POWER SWITCH（电源开关）

此开关可打开和关闭放大器，当打开

设备后会亮起红色。

2. STANDBY（待机）开关

当设置为低时，设备功率处于低功率

模式 (5W)，当处于中位时，设备处于

待机状态，当设置为高时，设备以全

功率 (20W) 运行。

Standby（待机）模式：应在演奏休息期

间使用此模式，而不是让放大器处于

全功率模式。总是在使用 standby（

待机）开关之前开启电源两分钟。

3. PRESENCE (临场感)

调整功率放大器的高频量。提升高频

量可让您的声音更加通透。

4. BASS（低音）

调整放大器的低频量。这可以增加您

的声音的下探极限和深度。

5. MIDDLE（中音）

调整放大器的中频量。让您能够实现

从饱满浑厚的声音到有冲击力的音

色之间的任意音效。

6. TREBLE（高音）

调整放大器的上频率。调高后，您的

音色将变得更加明亮。

7. MASTER VOLUME（主音量）

调整放大器的输出音量。

8. PREAMP VOLUME（前置放大器

音量）

这将控制前置放大器的过载。放大器

的输入增益和失真电平由此控制。

9. HIGH INPUT（高输入）

高敏感度吉他输入插孔。

10. LOW INPUT（低输入）

低敏感度吉他输入插孔

简体中文

前面板功能

SC20C

810 7 65 4 3 2 1

1 432 5 67 8 10

SC20H

后面板功能

1.SPEAKER OUT（扬声器输出）

用于连接 16 欧姆扬声器的 1/4”

插孔。

2.SPEAKER OUT（扬声器输出）

用于连接 8 欧姆扬声器的 1/4”插

孔 – 当插入 2 x 16 欧姆音箱时，结

合插孔 3 使用此输出。

3.SPEAKER OUT（扬声器输出）

用于连接 8 欧姆扬声器的 1/4”插

孔 – 当插入 2 x 16 欧姆音箱时，结

合插孔 2 使用此输出。

4.SPEAKER OUT（扬声器输出）

用于连接 4 欧姆扬声器的 1/4”插

孔 – 当插入 2 x 8 欧姆音箱时，结合

插孔 5 使用此输出。

5.SPEAKER OUT（扬声器输出）

用于连接 4 欧姆扬声器的 1/4”插

孔 – 当插入 2 x 8 欧姆音箱时，结合

插孔 4 使用此输出。

警告：切勿连接超过额定数量的扬

声器。安全组合是列于本手册中的

组合。任何其他扬声器配置可能对

功率放大器部分造成压力，可能导

致电子管故障。

注意：切勿在没有连接扬声器负载

的情况下使用此放大器。

6. DI OUTPUT（数字输出）

使用此输出插口将放大器连接到外

部录音设备或调音台。

注：DI output（数字输出）增加了扬

声器仿真。

7. LOOP SWITCH（回路开关）

这可打开或关闭放大器的音效回

路，从而在关闭后彻底消除信号路

径上的回路。

8. EFFECTS LOOP SEND（音效回

路发出）

将信号发送到音效回路/外部设备。

9.EFFECTS LOOP RETURN（音效回

路返回）

将信号从音效回路或外部设备

返回。

10.POWER INLET（电源入口）

所提供的电源线连接在此处。

SC20H

654321 8 9 10

SC20C

765 4 3 2 1

Altri manuali per STUDIO CLASSIC SC20H

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Marshall Amplification Amplificatore

Marshall Amplification

Marshall Amplification VDA-108-3GS Manuale utente

Marshall Amplification

Marshall Amplification V-R44P Manuale utente

Marshall Amplification

Marshall Amplification PA400 Manuale utente

Marshall Amplification

Marshall Amplification 1974X Manuale utente

Marshall Amplification

Marshall Amplification Acoustic Soloist AS50D Manuale utente

Marshall Amplification

Marshall Amplification MG15R Gold Manuale utente

Marshall Amplification

Marshall Amplification MB15 Manuale utente

Marshall Amplification

Marshall Amplification ORIGIN 20 Manuale utente

Marshall Amplification

Marshall Amplification JCM 2000 DSL 100 Manuale utente

Marshall Amplification

Marshall Amplification BASS STATE B 150 Manuale utente

Marshall Amplification

Marshall Amplification Valvestate Pro Manuale utente

Marshall Amplification

Marshall Amplification JCM800 Manuale utente

Marshall Amplification

Marshall Amplification MB450H Manuale utente

Marshall Amplification

Marshall Amplification MINI JUBILEE 2525H Manuale utente

Marshall Amplification

Marshall Amplification MG SERIES Manuale utente

Marshall Amplification

Marshall Amplification 1959SLP Manuale utente

Marshall Amplification

Marshall Amplification JCM900 4100 Manuale utente

Marshall Amplification

Marshall Amplification Code 100 Manuale utente

Marshall Amplification

Marshall Amplification VBA400 Manuale utente

Marshall Amplification

Marshall Amplification DSL20CR Manuale utente

Marshall Amplification

Marshall Amplification Acoustic Soloist AS100D Manuale utente

Marshall Amplification

Marshall Amplification JMD1 Manuale utente

Marshall Amplification

Marshall Amplification AFD100 Slash Signature Series Manuale utente

Marshall Amplification

Marshall Amplification JMP-1H Manuale utente

Manuali Amplificatore popolari di altre marche

ASTRO

ASTRO HVO V40 P Manuale utente

Marantz

Marantz SUPERSCOPE BLA-545 Istruzioni per il montaggio

NAD

NAD CI980 Manuale utente

Technics

Technics SE-CH770 Manuale utente

Harman Kardon

Harman Kardon HK6300 Manuale utente

NAD

NAD T975 Manuale utente

McIntosh

McIntosh MA6850 Manuale utente

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Manuale utente

Viatron

Viatron Autrix Manuale utente

GME

GME GA9800 Manuale utente

Atlas

Atlas CP700 Manuale utente

Roland

Roland KC-1000 Manuale utente

Pyle

Pyle PFMRA350BW Manuale utente

Advantage

Advantage S-250 Manuale utente

IRT Electronics

IRT Electronics DVA-3007 Manuale utente

Dimavery

Dimavery BA-100 Series Manuale utente

Sony

Sony XM-S400D Manuale utente

Schertler

Schertler ROY X Manuale utente
