Matikgate ULTRA 3000 Manuale di istruzioni
MANUALE UTENTE / INSTALLATORE
MANUAL DO UTILIZADOR / INSTALADOR
MANUAL USUARIO / INSTALADOR
NOTICE UTILISATEUR / INSTALLATEUR
USER / INSTALLER MANUAL
ULTRA
V1.0 - REV. 09/2023
2MATIKGATE AUTOMATION
IT
• Leggere attentamente il manuale, in caso di dubbi contattare l’assistenza MATIKGATE
AUTOMATION.
• Questo manuale contiene istruzioni e avvertenze di sicurezza. Una errata installazione
dell’automazione può provocare lesioni.
• Conservare questo manuale di istruzioni come riferimento per futuri interventi di
manutenzione.
• MATIKGATE AUTOMATION non è responsabile per l’uso non corretto del prodotto, o
per un uso diverso da quello per cui è stato progettato.
• MATIKGATE AUTOMATION non è responsabile se non sono state rispettate le norme
di sicurezza nell’installazione dell’apparecchiatura da automatizzare, né per eventuali
deformazioni che potrebbero vericarsi.
• Questo prodotto è stato progettato e realizzato esclusivamente per l’uso professionale
ed indicato in questo manuale. Qualsiasi utilizzo diverso da quello indicato può
danneggiare il prodotto e/o causare danni sici e materiali.
• Non apportare modiche ai componenti e agli accessori del motore.
• Non lasciare il prodotto vicino a fonti di calore o amme libere, che potrebbero
danneggiarlo, corromperlo o creare condizione di pericolo.
• Tenere i telecomandi fuori dalla portata dei bambini, onde evitare incidenti.
• L’utente non deve in nessun caso tentare di riparare o regolare l’automazione, deve
chiamare un tecnico qualicato.
• L’installatore deve informare il cliente su come maneggiare il prodotto in caso di
emergenza e fornire il manuale del prodotto.
• L’installatore, prima di eseguire il montaggio, deve vericare che il range di temperatura
indicato sull’automazione sia adeguato al luogo di installazione.
• L’installatore, prima di eseguire il montaggio, deve vericare che il dispositivo da
automatizzare sia in buone condizioni meccaniche, correttamente bilanciata e si apra e
si chiuda in modo correto.
• Automatismo per uso esterno.
• La manutenzione preventiva deve essere eseguita ogni 6 mesi.
AVVERTENZE DI SICUREZZA
L’installazione dell’automazione deve essere eseguita esclusivamente
da un installatore qualicato, rispettando le norme, le norme e le
istruzioni contenute nel presente manuale.
3
MATIKGATE AUTOMATION
IT
• Prima di iniziare l’installazione vericare di disporre di tutti i dispositivi e materiali
necessari per completare l’installazione dell’automazione.
• Vericare se la struttura del cancello è idonea all’automazione.
• Vericare che il peso della porta rientri nei limiti massimi del prodotto da installare.
• Non installare il prodotto in ambienti e atmosfere difcili.
• Vericare che non vi sia pericolo che il cancello esca dalla guida e deraglia.
• Vericare che la porta sia ben bilanciata, cioè non si muova quando viene lasciata ferma
in qualsiasi posizione.
• Vericare che la zona di montaggio del motore consenta uno sbloccaggio e una manovra
manuale facili e sicuri.
• I componenti dell’automazione non devono essere immersi in acqua.
• I cavi elettrici devono passare attraverso tubi di protezione per proteggerli dalle
sollecitazioni meccaniche e devono entrare nella scatola della centralina elettronica dal
basso.
• Se il prodotto da installare necessita di alimentazione a 230V o 110V, assicurarsi che il
collegamento sia effettuato ad un quadro elettrico dotato di collegamento a terra.
• Conservare questo manuale in un luogo sicuro in modo da poterlo consultare in caso di
necessità.
• Chiedere all’installatore di dirvi come maneggiare il prodotto in caso di emergenza.
• Se è necessaria una riparazione o una modica, chiamare l’installatore.
• Mantenere libera la zona d’azione del cancello motorizzato durante il movimento e non
creare resistenza al suo movimento.
• Non effettuare alcuna operazione sugli elementi meccanici o sulle cerniere se il prodotto
è in movimento.
• Per garantire un funzionamento sicuro ed una prolungata vita utile dell’automazione, si
consiglia di effettuare la manutenzione ogni 6 mesi. Stabilisci un piano di manutenzione
con il tuo installatore.
AVVISI PER L’INSTALLATORE
AVVISI PER L’UTILIZZATORE
4MATIKGATE AUTOMATION

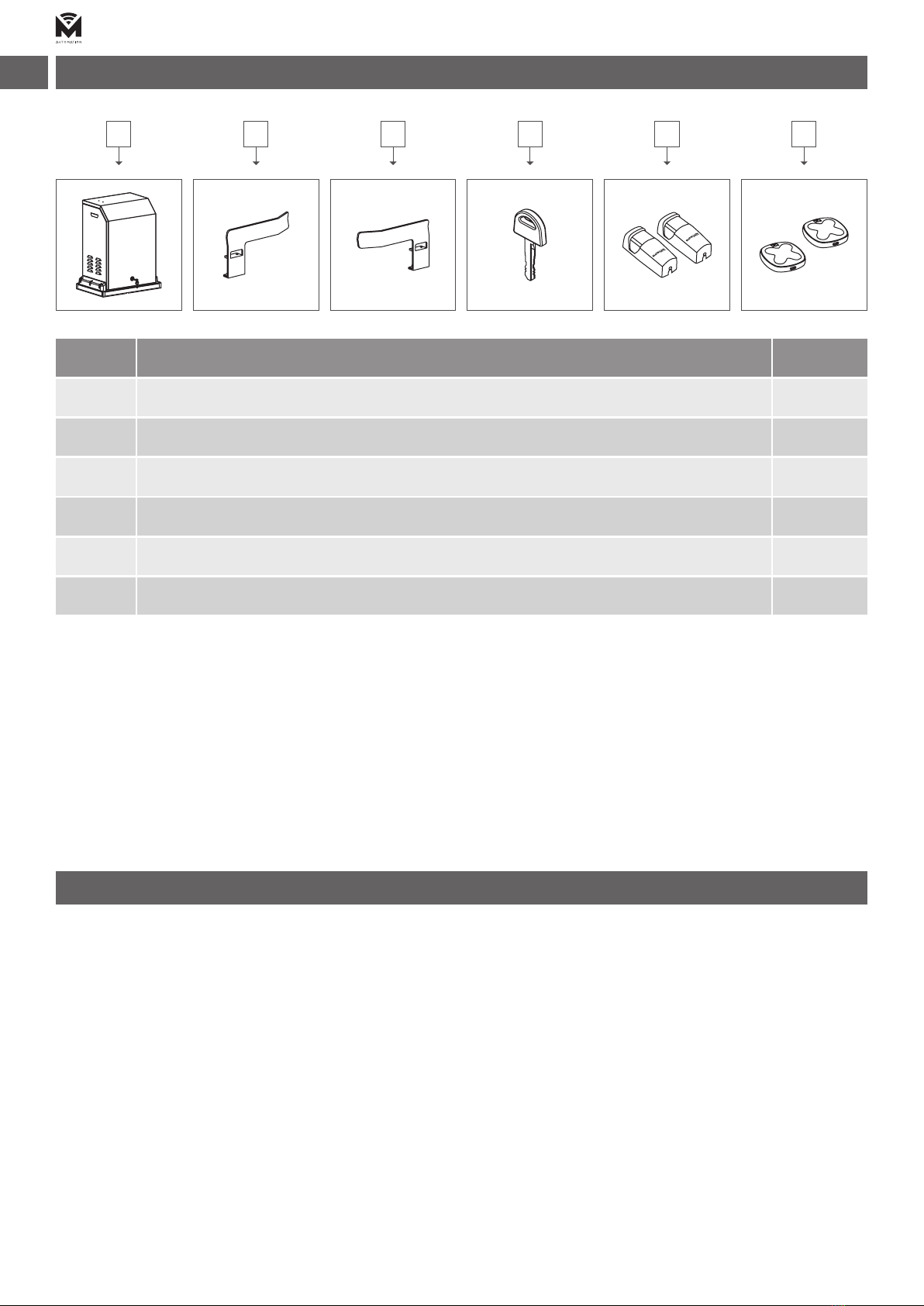

IT LISTA DEI COMPONENTI
VERIFICHE PRELIMINARI
1. Vericare che la struttura del cancello sia robusta.
2. La guida di scorrimento deve essere saldamente ancorata a terra, non deve presentare
irregolarità che potrebbero ostacolare il movimento dell’anta e non deve avere una
pendenza superiore al 0,5%.
3. Vericare che le ruote di scorrimento siano in buono stato e ben ingrassate.
4. Installare sempre fermi meccanici nelle posizioni di cancello aperto e chiuso, ben ssati
al suolo e provvisti di elementi elastici smorzatori (es. gomma) per attutire l’impatto
dell’anta contro il fermo.
5. Vericare che, con motore sbloccato, l’anta non si muova, se lasciata ferma in qualsiasi
posizione.
Piastra di necorsa sinistra
Chiave di sblocco
Piastra di necorsa destra
Trasmettitore COPPER
Fotocellula
Motore ULTRA
Descrizione QttNº
11
12
13
24
25
26
Prima di iniziare l’installazione vericare che tutti i componenti sopra menzionati siano
presenti nell’imballo.
1 2 3 4 5 6
5
MATIKGATE AUTOMATION
IT
Potenza
Peso mas. della porta
Velocità della porta
Rumore
Protezione termica
Funzionamento continuo
Temperatura di funzionamento
Peso del motore
Grado di protezione
Alimentazione
Forza
40003000 6000
400V 50Hz
200N
230V 50Hz 400V 50Hz
170N 220N
1500W1200W 2200W
22m/min22m/min 22m/min
4000kg3000kg 6000kg
-45ºC +65ºC
59kg
-45ºC +65ºC -45ºC +65ºC
58kg 60kg
≤65
125º
Continuo
≤65
125º
≤65
125º
Continuo Continuo
IP44IP44 IP44

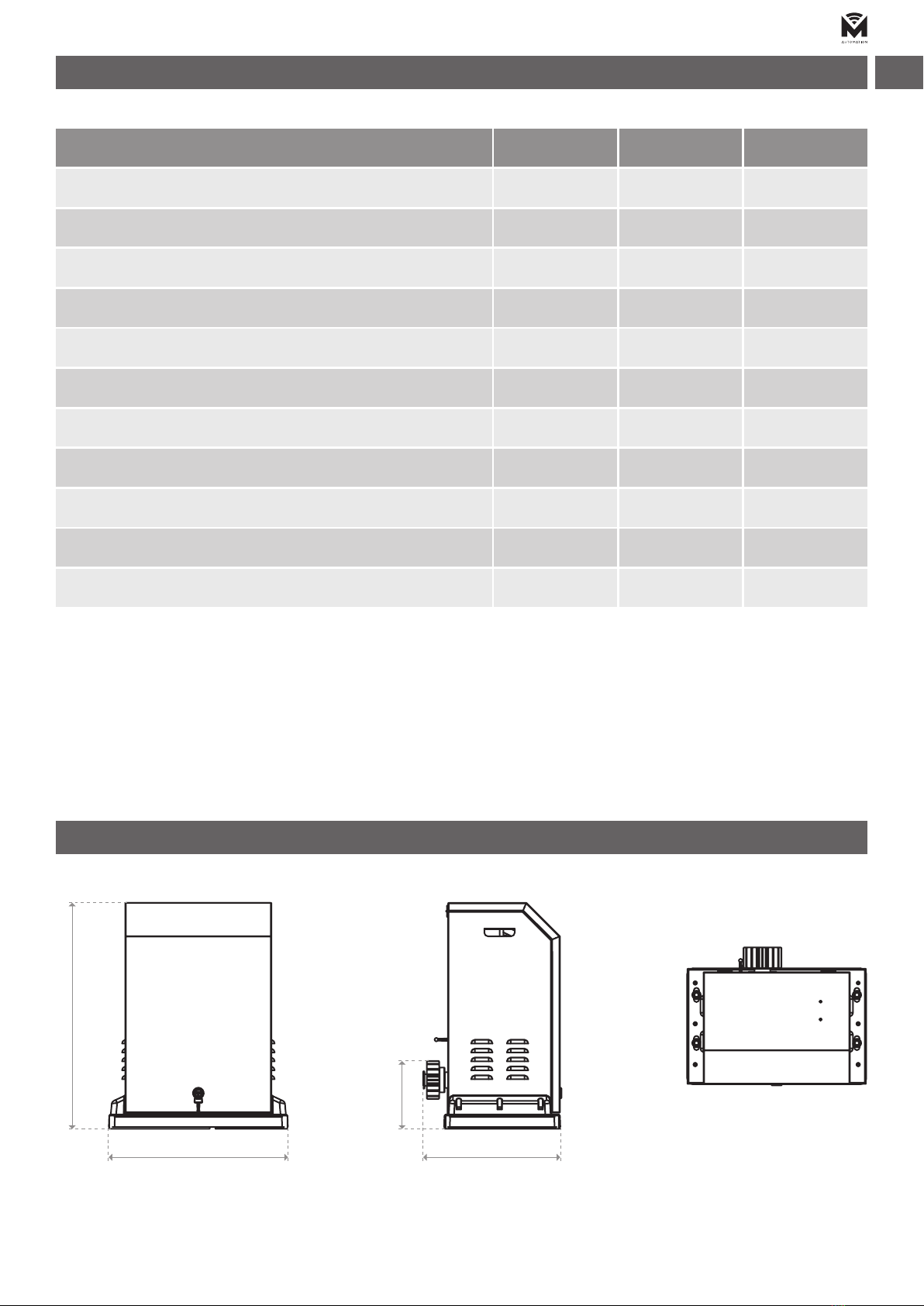

SPECIFICAZIONI TECHNICHE
TODAS LAS MEDIDAS EN MM
DIMENSIONI
634
500 383
184
6MATIKGATE AUTOMATION
IT
230V
1
2
4
5
6
87
3

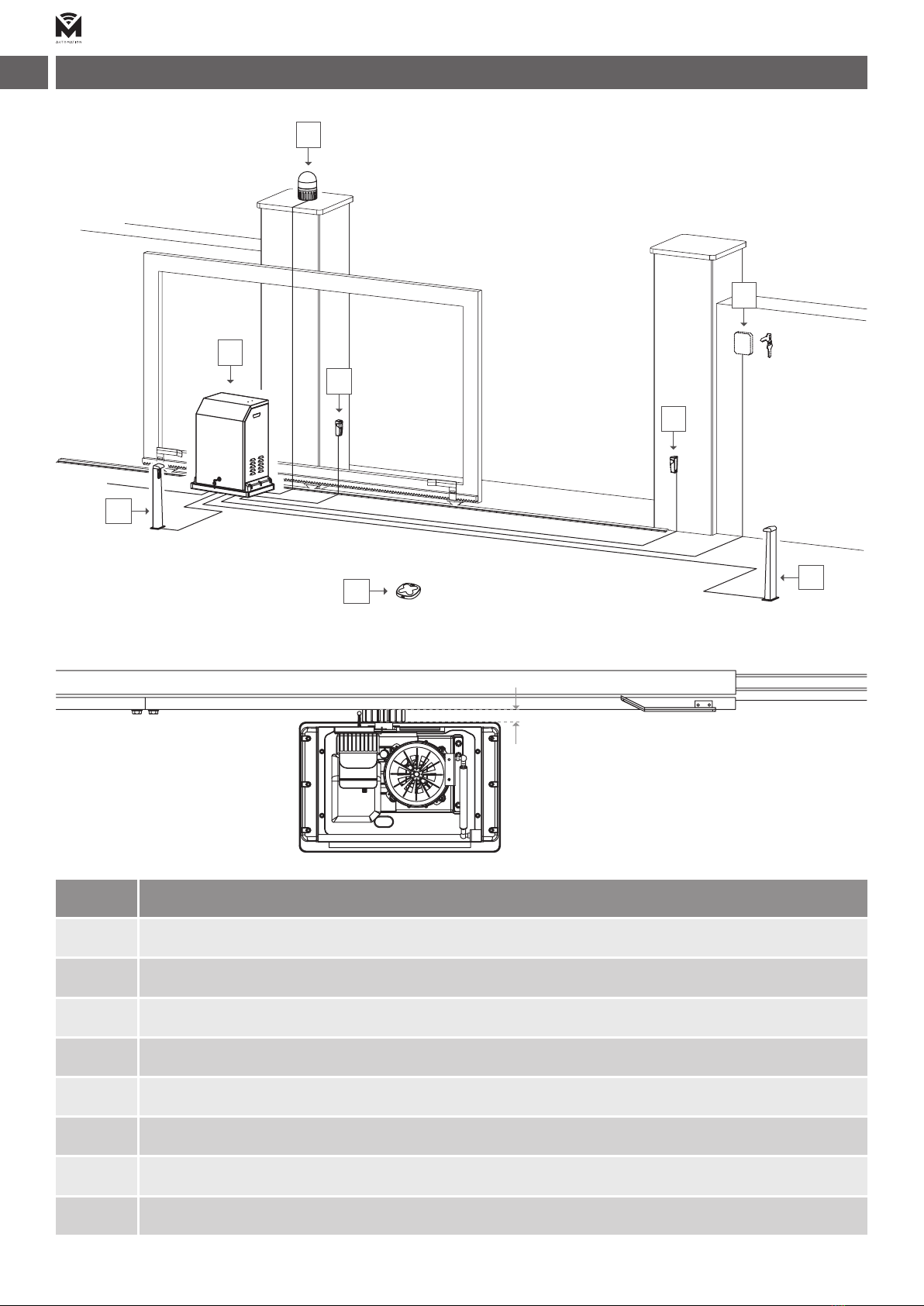

INSTALLAZIONE STANDARD
Nº Descrizione
1Motore ULTRA
2
6
4
8
3
7
5
Lampeggiante
Fotocellula interna
Fotocellula esterna
Trasmettitore COPPER
Selettore
Fotocellula interna
Fotocellula esterna
VISTA SUPERIORE
10
7
MATIKGATE AUTOMATION
IT

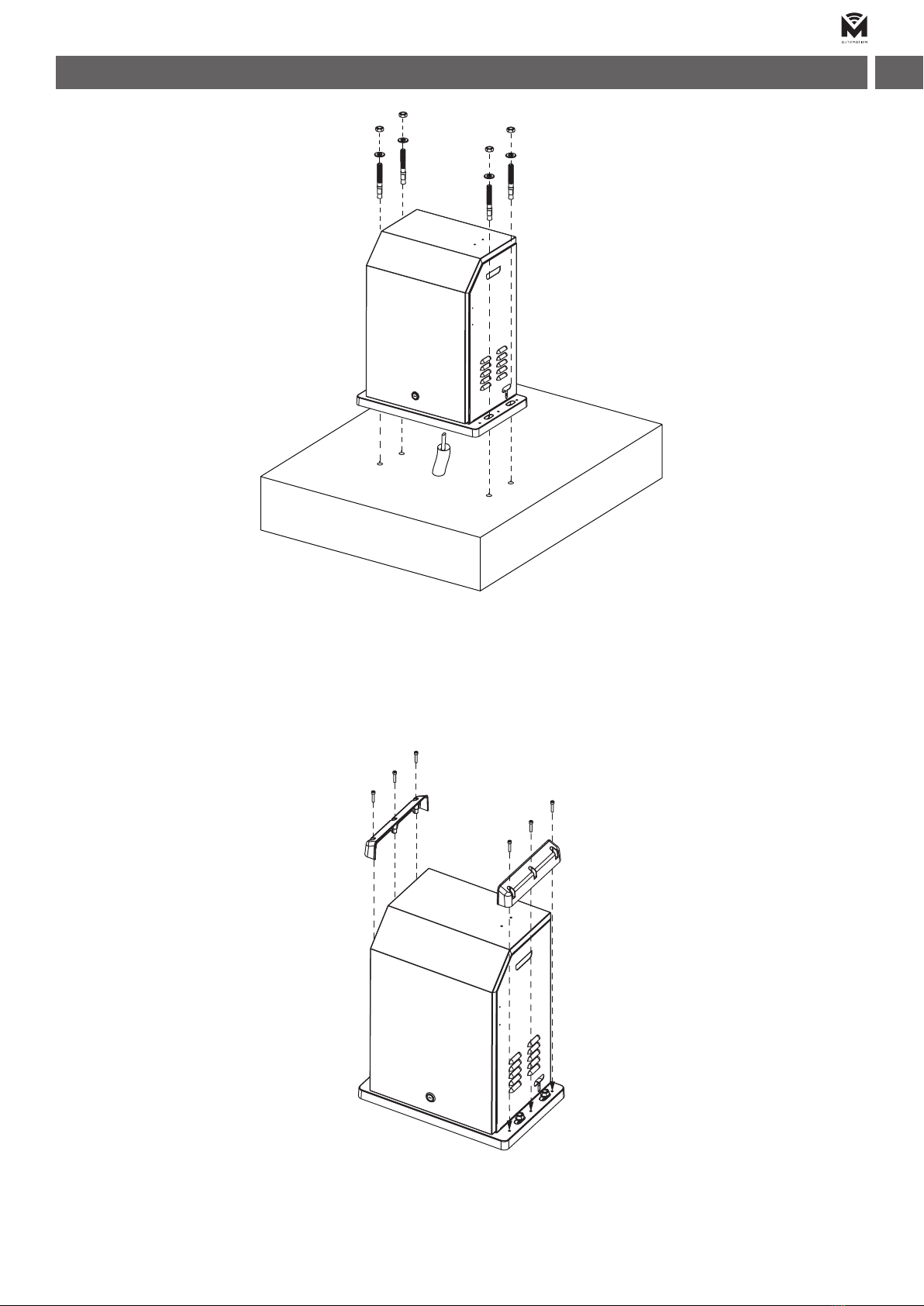

INSTALLAZIONE MOTORE
Dopo aver ssato il motore, montare e avvitare le coperture laterali con le apposite viti.
Far passare i cavi elettrici di collegamento e successivamente avvitare l’automazione a
terra.
8MATIKGATE AUTOMATION

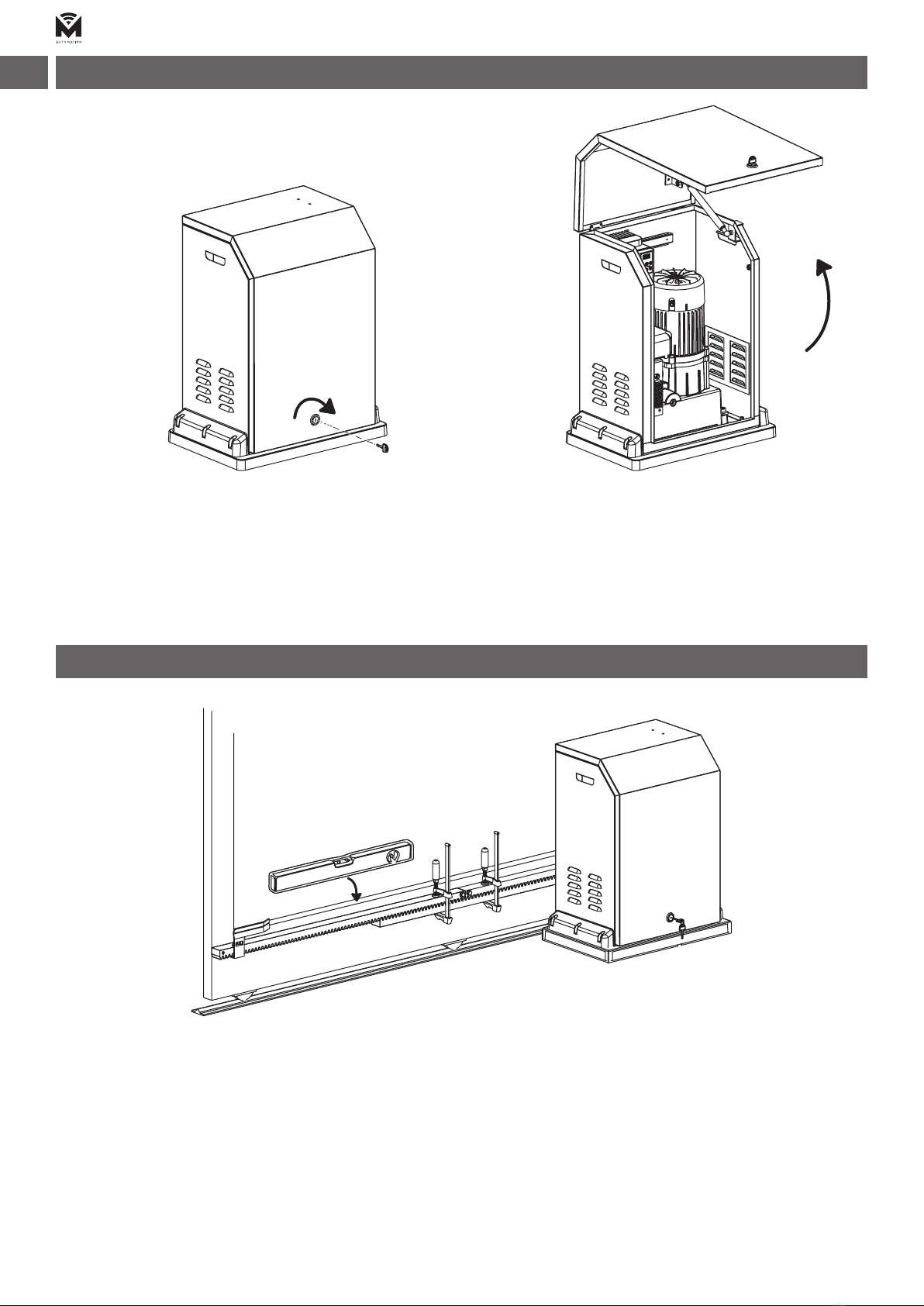

IT SBLOCCO MOTORE
L’automazione è dotata di meccanismo di sblocco lucchettabile per consentire la manovra
manuale del cancello in caso di mancanza di corrente.
Per sbloccare il motore, inserire la chiave nella serratura, girarla di 90° in senso orario e
sollevare il motore. Una volta sbloccato il motore è possibile aprire e chiudere manualmente
il cancello.
1. Sbloccare il motore e posizionare il cancello in posizione aperta.
2. Posizionare i distanziatori in tutti i fori di cremagliera.
3. Posizionare il primo pezzo di cremagliera da avvitare sul pignone e mantenerlo in
piano orizzontale.
4. Muovere manualmente il cancello per vericare che la cremagliera sia ben ssata al
pignone e che il cancello scorra dolcemente e senza attriti.
5. Attaccare la cremagliera al cancello. Far scorrere poco alla volta il cancello e ssare i
distanziali al cancello sempre in prossimità del pignone.
6. Assicurati che il cremagliera sia a livello utilizzando una livella.
7. Blocca denitivamente il motore.
INSTALLAZIONE CREMAGLIERA
9
MATIKGATE AUTOMATION
IT

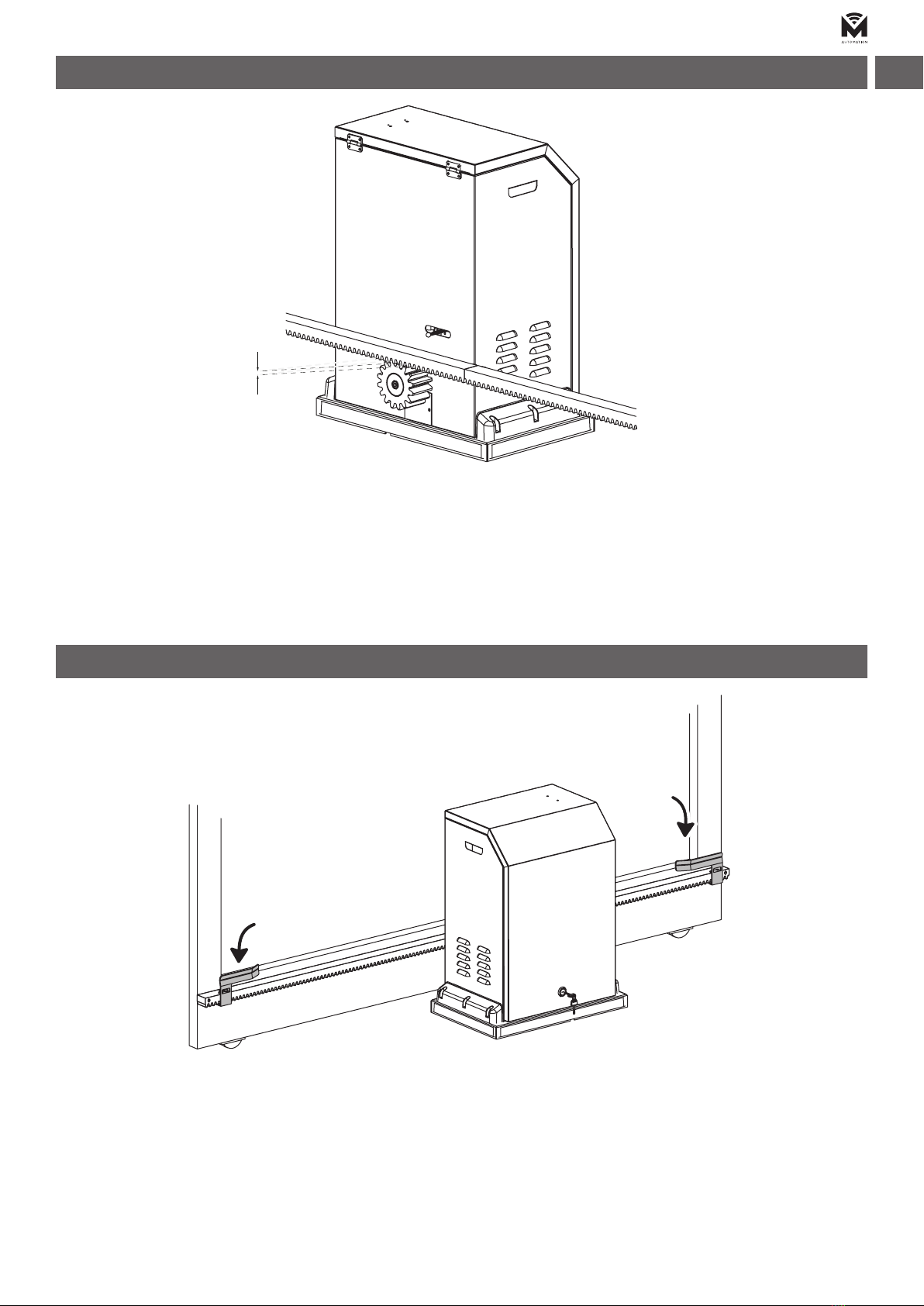

1-2mm
Assicurarsi che tra pignone e cremagliera vi sia uno spazio di almeno 1-2mm. Se necessario,
regolare l’altezza del motore o della cremagliera.
Con la cremagliera già installata, a cancello chiuso, installare la piastra necorsa sulla
cremagliera. La piastra deve attivare il necorsa del motore. Stringere le viti in dotazione
nché non toccano il rack.
Con il cancello aperto, installare la seconda piastra limite, ripetendo la stessa operazione.
sinistra
destra
INSTALLAZIONE CREMAGLIERA
INSTALLAZIONE FINECORSA
10 MATIKGATE AUTOMATION
PT
AVISOS DE SEGURANÇA
A instalação do automatismo deve ser efetuado exlusivamente por
um instalador qualicado, respeitando as normas, regulamentos e as
indicações presentes neste manual.
• Leia atentamente o manual, caso tenha dúvidas contacte a assistência MATIKGATE
AUTOMATION.
• Este manual contém instruções e avisos de segurança. A instalação incorreta do
automatismo pode causar ferimentos graves.
• Guarde este manual de instruções para consulta em futuros trabalhos de manutenção.
• A MATIKGATE AUTOMATION não se responsabiliza pelo incorreto uso do produto, ou
pelo uso que não aquele para o qual foi projetado.
• A MATIKGATE AUTOMATION não se responsabiliza se as normas de segurança não
forem cumpridas na instalação do equipamento a ser automatizado, nem por qualquer
deformação que possa ocorrer ao mesmo.
• Este produto foi desenhado e produzido estritamente para o uso prossional e indicado
neste manual. Qualquer outro uso que não o indicado, pode danicar o produto e/ou
causar danos físicos e materiais.
• Não faça alterações nos componentes do motor e seus acessórios.
• Não deixar o produto perto de fontes de calor ou chamas abertas, podendo danicá-lo,
corrompê-lo ou originar situações perigosas.
• Mantenha os emissores fora do alcance das crianças, de modo a evitar acidentes.
• O utilizador não deverá, em nenhuma circunstância, tentar reparar ou ajustar o
automatismo, deverá chamar um técnico qualicado.
• O instalador deve informar o cliente de como manusear o produto em caso de emergência
e providenciar o manual do mesmo.
• O instalador, antes de efetuar a montagem, tem que vericar se o intervalo de temperatura
indicado no automatismo é adequado à localização da instalação.
• O instalador, antes de efetuar a montagem, tem que vericar se o equipamento a
automatizar está em boas condições mecânicas, corretamente equilibrado e se abre e
fecha adequadamente.
• Automatismo para uso externo.
• As manutenções preventivas devem ser realizadas a cada 6 meses.
