Maytag MEC5430BDB Manuale utente

Repair

Parts

List

MODEL NUMBER

MEC5430BDB

When requesting service or ordering parts, always

provide the following information:

- Product Type - Part Number

- Model Number - Part Description

COOKTOP

©2005 Maytag Services

Section: TOP ASSEMBLY

C15-589

Model: MEC5430BDB

1

TOP ASSEMBLY

No. Part No. Description

Section:

Series Qty

1 74007862 TOP, GLASS (BLK) 10 1

- 71003286 TAPE, FOAM (30") 10 1

2 74007883 KNOB (BLK) 10 4

2 74011260 KNOB (BLK) 12 4

3 74007885 GROMMET 10 4

4 74007838 ELEMENT (1800W) Note: ELEMENT (LF) 10 1

4 74011006 ELEMENT (1800W) 11 1

5 74011005 ELEMENT (2000W) 11 1

5 74007839 ELEMENT (2000W) Note: ELEMENT (LR) 10 1

6 71002168 ELEMENT, DUAL RAD.(2400/1000W) Note: ELEMENT, DUAL (RF) 10 1

6 74008897 ELEMENT, DUAL (2400W) 11 1

7 74005476 ELEMENT W/LIMITER (6") Note: ELEMENT (RR) 10 1

7 74008568 ELEMENT (1200W) 11 1

8 74007845 SUPPORT, ELEMENT 10 8

- 8111P474-60 MANUAL, USE & CARE 13 1

- 74007564 MANUAL, USE & CARE 10 1

- 74007881 WIRES, LOOSE 10 1

- 20001080 COOKTOP CLEANING CREME 4 OZ 10 1

- 74007585 RAZOR, SCRAPER 10 1

2

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available

Section: BODY

C14-792

Model: MEC5430BDB

3

BODY

No. Part No. Description

Section:

Series Qty

1 74007835 BOTTOM, BURNER BOX 10 1

2 74007840 SWITCH, INFINITE Note: SWITCH, INFINITE (LF/RR) 10 1

2 74007841 SWITCH, INFINITE Note: SWITCH, INFINITE (LR) 10 2

2 74007842 SWITCH, INFINITE (DUAL) Note: SWITCH, INFINITE (RF) 10 1

3 74007858 BAFFLE, BOTTOM 10 1

4 74010995 HARNESS, SWITCH (LT) 11 1

4 74007887 HARNESS/CONDUIT ASSEMBLY 10 1

- 74007892 CONDUIT, 1/2" FLEXIBLE (48") 10 1

4 74010993 HARNESS/CONDUIT ASY 11 1

- 71001171 SCREW, GROUND 10 2

4 74010999 HARNESS, SWITCH (RT) 11 1

- 74007891 CONNECTOR, ANGLE 10 1

5 74007882 PLATE, SWITCH 10 1

6 Y706125 LIGHT, INDICATOR 10 2

6 74011015 HOT LIGHT/WIRE HARNESS ASY Note: (INCLDS 2 IND LIGHTS/HARNESS) 11 1

7 74004222 GROMMET, ANTI-SHORT 10 2

- 74007844 GROMMET Note: GROMMET, WIRE (BLK) 10 2

8 74007843 COVER, SWITCH PLATE 10 1

9 7101P309-60 SCREW Note: SCREW, SWITCH MOUNTING 10 8

10 74007899 INSULATION, BURNER BOX 10 4

11 74007893 BRACKET, CONDUIT/HARNESS ASY. 10 1

4

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available

Section: WIRING INFORMATION

15003183

Model: MEC5430BDB

5

Indice

Altri manuali Maytag Piano cottura

Maytag

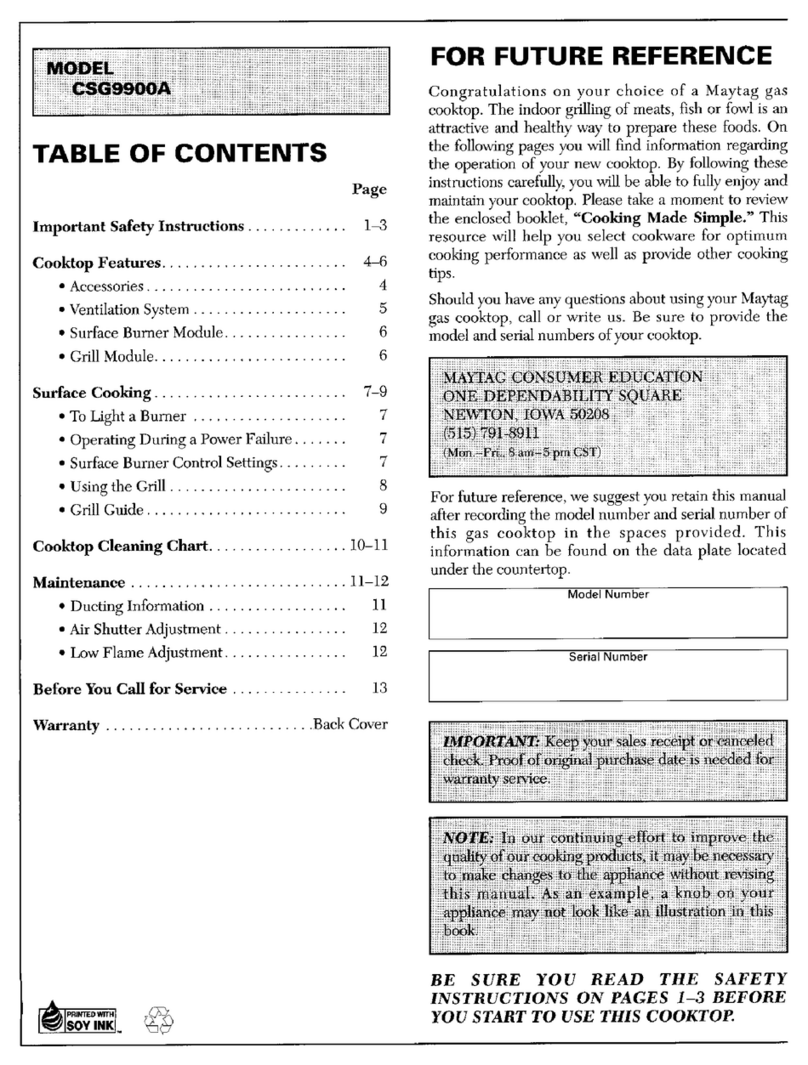

Maytag CSG9900A Manuale utente
