INSTALLATION INSTRUCTIONS

PORTABLE DISHWASHER

PLASTIC GIANT TUB MODELS

INSTRUCTIONS D'INSTALLATION

LAVE-VAISSELLE ENCASTRÉ

MODÈLES À TRÈS GRANDE CUVE EN PLASTIQUE

Table of Contents. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Table des matières. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

W10255025A

Table of Contents

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DISHWASHER SAFETY

You Need to:

• Slowly open dishwasher door while someone grasps the rear of

the dishwasher. Remove shipping materials, drain hose and lower

rack. Close dishwasher door until latched.

• Observe all governing codes and ordinances.

• Prepare dishwasher and faucet for use as specified in

these instructions.

• Have everything you need to properly install dishwasher. The

dishwasher must be installed to meet all electrical and plumbing

national and local codes and ordinances.

Dishwasher Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Installation Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Tools and Parts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Location Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Water Supply Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Electrical Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Caster Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Prepare the Dishwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Connecting Dishwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Connecting faucet adapter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Connecting to water and electrical supply. . . . . . . . . . . . . . . . . . . . . 5

Using the faucet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Disconnecting the dishwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Storing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Storing for the summer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Winterizing your dishwasher. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Pliers Small

hammer

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the recommended tools and parts before starting

installation. Read and follow the instructions provided with any tools

listed here.

All Installations

Tools needed:

Parts supplied:

Make sure all these parts were included in the parts bag. Close and

latch dishwasher door. See parts list for accessories available for your

dishwasher.

NOTE:

Parts are available for purchase in plumbing supply stores.

Check local codes. Check existing electrical supply. See “Electrical

Requirements” section. It is recommended that electrical connections be

made by a licensed electrical installer.

Location Requirements

• Grounded electrical supply is required.

• Sink or laundry tub that can drain water at a minimum carry-away

capacity of 7 gal. (26 L) per minute.

• Top of sink or laundry tub that is at least 27'' (68.6 cm) high and

not higher than 48'' (122 cm) from the bottom of dishwasher.

• Floor support for dishwasher weight of 180 lbs (81.6 kg).

• Grounded electrical outlet.

• Hot water faucet or hot and cold single-spout water faucet

within 30'' (76.2 cm) of the back of dishwasher.

• 20-120 psi (103-827 kPa) water pressure.

Water Supply Requirements

• A hot water line with 20-120 psi (138-862 kPa) water

pressure can be verified by a licensed plumber.

• 120°F (49°C) water at dishwasher.

Electrical Requirements

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/NFPA

70 - latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

You must have:

• 120-volt, 60 Hz, AC-only, 15- or 20- amp, fused electrical

supply.

• mating grounded electrical outlet.

We recommend:

• a time-delay fuse or circuit breaker.

• a separate circuit.

Put dishwasher on its back

Dishwasher door frame

Grasp sides of dishwasher door frame and put dishwasher on its

back.

Attach casters

Caster

Firmly push casters into holes at corners of dishwasher as shown.

Pull on each caster to check that casters are snug.

Helpful Tip: It may be helpful to place a piece of wood between

the caster wheels and then lightly tap the wood with a hammer.

PREPARE THE DISHWASHER

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Stand dishwasher upright

Beaded foam

shipping pieces

Stand dishwasher upright. Open door and remove shipping foam,

cardboard tower and any other shipping materials. Close

dishwasher door. Latch dishwasher door shut.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

CASTER INSTALLATION

Put 2 corner posts on floor

behind dishwasher

Corner post

CONNECTING THE

DISHWASHER

Connecting the Faucet Adapter

NOTES:

• A hose that attaches to a sink spray can burst if it is installed on

the same water line as the dishwasher. If your sink has a spray

hose, it is recommended that the hose be disconnected and the

hole plugged.

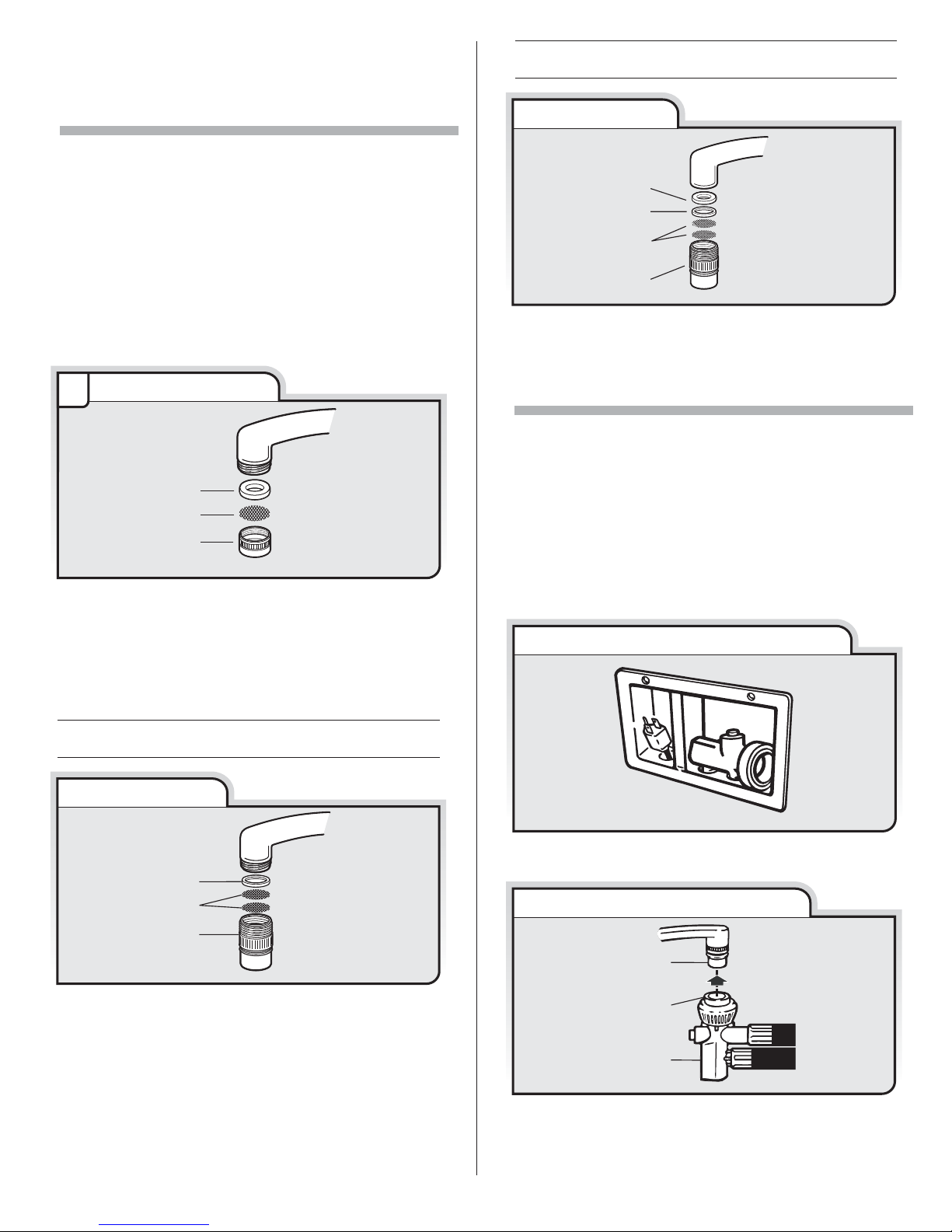

1. Remove the screen holder or aerator, screen, and washer

from the end of the faucet.

2. Use the faucet adapter kit that came with your portable

dishwasher to modify the faucet where the dishwasher will be

used.

NOTE: Remove and save the washer, screen, and screen holder

or aerator for future use.

Washer

Screen

Screen holder

or aerator

Prepare faucet

External threads

Thin washer

Screens

Faucet adapter

Insert the 2 screens and then the thin washer from the faucet

adapter kit into the faucet adapter. Attach the adapter onto the

end of the faucet.

NOTE: Do not use the thick washer.

Connecting the faucet adapter to faucets with

external threads

Connecting the faucet adapter to faucets with

internal threads

Internal threads

Thick washer

Thin washer

Screens

Faucet adapter

Insert the 2 screens, the thin washer, and then the thick washer

from the faucet adapter kit into the faucet adapter. Attach the

adapter onto the end of the faucet.

NOTE: Use both washers.

Connecting to Water and Electrical

Supply

1. Run water at the faucet until it is hot. Turn off the water.

2. Pull the hoses out of their storage compartment on the back

of the dishwasher.

NOTE: Make sure the hoses are not kinked or twisted. Kinked

hoses reduce washing performance.

Check hose connection

3. Pull down on the locking collar while lifting the hose

connector onto the faucet adapter.

Connect hose to faucet

Faucet adapter

Locking collar

Hose connector

• A special adapter must be installed on the faucet before the

dishwasher can be connected. Complete the instructions below

using the provided adapter.

When moving your dishwasher, make sure the door is latched.

Hold the dishwasher at the top front corners.

4. When the connector snaps into place, release the locking

collar.

5. Turn the hot water on slowly until it is all the way on.

6. Plug into a grounded 3 prong outlet.

Using the Faucet

You can draw water from the faucet while the dishwasher is

connected.

NOTE: Do not draw water while the dishwasher is filling or while

water is being pumped out. (This helps avoid a low fill when

dishwasher is filling or keeping drain water from mixing with fresh

water when dishwasher is draining.)

Press the red button on the hose connector to draw water from

the faucet. (The faucet is set on hot. Adjust the faucet for the

water temperature you want.)

NOTE: Turn the hot water back on after you draw water from the

faucet. Turn off the cold water.

Adjust water temperature

Disconnecting the Dishwasher

1. Turn off the hot water. (This can be done after the last rinse.)

2. Press the red button on the connector to release the water

pressure.

Disconnect hose from faucet

Faucet adapter

Locking collar

Red button

Hose connector

3. Lift slightly on the hose connector while pulling down the

locking collar. Pull down on the connector.

4. Empty any remaining water from the connector by turning the

connector upside down.

5. Unplug the power supply cord and return it to the storage

compartment.

6. Return the hoses to the storage compartment.

Storing for the Summer

STORING

Turn off the water supply and power supply to the

dishwasher during the summer to avoid damage to your

dishwasher.

Winterizing your Dishwasher

Avoid water damage to your dishwasher and home due to freezing

water lines. If your dishwasher is left in a seasonal dwelling or

could be exposed to near freezing temperatures, have your

dishwasher winterized by authorized service personnel.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result

in death, fire, or electrical shock.

Raccordement du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Connexion de l’adaptateur pour robinet . . . . . . . . . . . . . . . . . . . . . . 10

Raccordement à la source d'alimentation en eau et à

l’alimentation électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Utilisation du robinet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Débrancher le lave-vaisselle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Remisage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Remisage pour l’été . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Hivérisation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Table des matières

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Il faut :

• Ouvrir lentement la porte du lave-vaisselle tandis qu’une autre

personne saisit l’arrière de l’appareil. Retirer les matériaux

d’expédition, le tuyau d’évacuation et le panier inférieur. Fermer la

porte du lave-vaisselle; elle doit s’enclencher.

• Respecter les dispositions de tous les codes et règlements en

vigueur.

• Préparer le lave-vaisselle et le robinet de manière à les utiliser tel

que spécifié dans ces instructions.

• S’assurer d'avoir à disposition tous les éléments nécessaires à

l'installation correcte du lave-vaisselle. Le lave-vaisselle doit être

installé conformément aux dispositions de tous les codes et

règlements locaux et nationaux régissant les installations de

plomberie et d’électricité.

Sécurité du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Exigences d'installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Outils et pièces. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Exigences d’emplacement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Spécifications de l’alimentation en eau. . . . . . . . . . . . . . . . . . . . . . . . 8

Spécifications électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installation des roulettes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Préparation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

SÉCURITÉ DU LAVE-VAISSELLE

Pince Petit

marteau

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et composants nécessaires recommandés

avant d’entreprendre l’installation.

Lire et observer les instructions fournies avec chacun des outils de la

liste ci-dessous.

Toutes les installations

Outillage nécessaire :

Pièces fournies :

S’assurer que toutes ces pièces sont comprises avec le sachet de pièces.

Fermer la porte du lave-vaisselle et la verrouiller. Voir la liste de pièces pour

connaître les accessoires disponibles pour le lave-vaisselle.

REMARQUE :

Pièces disponibles à l’achat dans les magasins de

fournitures de plomberie. Consulter les codes locaux. Vérifier

l’alimentation électrique existante. Voir la section “Spécifications

électriques”. Il est recommandé de faire réaliser tous les raccordements

électriques par un électricien qualifié agréé.

Exigences d’emplacement

• Une source d'électricité avec liaison à la terre est nécessaire.

• Un évier ou évier de buanderie qui puisse vidanger l’eau avec une

capacité minimale d'acheminement de 7 gallons (26 litres) par

minute.

• Le sommet de l’évier ou de l’évier de buanderie doit se trouver à

au moins 27" (68,6 cm) de hauteur sans dépasser

48" (122 cm) depuis le bas du lave-vaisselle.

• Le plancher doit être capable de soutenir le poids d’un lave

vaisselle de 180 livres (81,6 kg).

• Une prise de courant reliée à la terre.

• Un robinet d’eau chaude ou un robinet d'eau chaude/froide à un

jet unique situé à 30" (76,2 cm) maximum de l'arrière du lave-

vaisselle.

• Pression de l’eau entre 20 et 120 lb/po2(103 et 827 kPa).

4 roulettes

Ensemble d’adaptation

pour robinet, pièce

numéro 3374592

Sachet de

documents

Spécifications de l’alimentation en eau

• Une canalisation d’eau chaude, sous pression de 20 à 120 lb/po2

(138–862 kPa) peut être inspectée par un plombier certifié.

• Température de l’eau de 120°F (49°C) à l’entrée du lave-vaisselle.

Spécifications électriques

S’assurer que le raccordement électrique et la taille des câbles sont

adéquats et conformes au code national de l’électricité,

ANSI/NFPA 70 – dernière édition, et à tous les codes et

règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

Il vous faut :

• Une source d'alimentation de 120 V, 60 Hz, CA uniquement,

de type 15 ou 20 ampères, protégée par fusible.

• Une prise de courant électrique compatible reliée à la terre.

Nous recommandons :

• L’utilisation d'un fusible ou disjoncteur temporisé.

• Un circuit distinct.

Placer le lave-vaisselle sur le dos

cadre de la porte du

lave-vaisselle

Saisir les côtés du cadre de la porte du lave-vaisselle et placer le

lave-vaisselle sur le dos.

Fixer les roulettes

roulette

Enfoncer fermement les roulettes dans les trous situés aux coins

du lave-vaisselle, tel qu’illustré. Tirer sur chaque roulette pour

vérifier qu’elles sont bien fixées.

Conseil utile : On peut aussi placer un morceau de bois entre les

roulettes et frapper le bois légèrement avec un marteau.

PRÉPARATION DU

LAVE-VAISSELLE

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit

complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

Redresser le lave-vaisselle

polystyrène

matériaux

d’expédition

Redresser le lave-vaisselle. Ouvrir la porte et retirer le polystyrène,

la tour de carton et tout autre matériau d’expédition. Fermer la

porte du lave-vaisselle. Fermer la porte du lave-vaisselle en

l'enclenchant pour la verrouiller.

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et

installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

INSTALLATION DES ROULETTES

Placer deux cornières sur le

plancher, derrière le lave-vaisselle

cornière

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et

installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

RACCORDEMENT DU

LAVE-VAISSELLE

Connexion de l’adaptateur pour

robinet

REMARQUES :

• Un tuyau fixé à une douchette peut exploser s’il est installé sur le

même conduit d’alimentation en eau que le lave-vaisselle. Si votre

évier en est doté, il est recommandé de déconnecter le tuyau et

d'obturer le trou.

1. Enlever le porte-filtre ou l’aérateur, le filtre et la rondelle de

l’extrémité du robinet.

2. Utiliser l’ensemble d’adaptateur pour robinet fourni avec le lave-

vaisselle portatif pour modifier le robinet qui permettra d'utiliser

le lave-vaisselle.

REMARQUE : Ôter et mettre de côté la rondelle, le filtre et le porte-

filtre ou aérateur pour utilisation ultérieure.

Rondelle

Filtre

Porte-filtre ou

aérateur

Préparer le robinet

Filetage externe

Rondelle mince

Filtres

Adaptateur

pour robinet

Insérer les deux filtres, puis la rondelle mince de l’ensemble de

l’adaptateur pour robinet dans l’adaptateur pour robinet. Fixer

l’adaptateur sur l’extrémité du robinet.

REMARQUE : Ne pas utiliser la rondelle épaisse.

Connexion de l’adaptateur pour robinet aux robinets à

filetage externe

Connexion de l’adaptateur pour robinet aux robinets à

filetage interne

Filetage interne

Rondelle épaisse

Rondelle mince

Filtres

Adaptateur

pour robinet

Insérer les deux filtres, la rondelle mince, puis la rondelle épaisse

de l’ensemble de l’adaptateur pour robinet dans l'adaptateur pour

robinet. Fixer l’adaptateur sur l’extrémité du robinet.

REMARQUE : Utiliser les deux rondelles.

Raccordement à la source

d'alimentation en eau et à

l’alimentation électrique

1. Ouvrir le robinet d’eau chaude et attendre que l’eau soit chaude.

Fermer le robinet.

2. Tirer sur les tuyaux du compartiment de rangement à l’arrière du

lave-vaisselle.

REMARQUE : S'assurer que les tuyaux ne sont ni écrasés, ni

tordus. Les tuyaux déformés réduisent la performance de lavage.

Vérifier le raccordement du tuyau

3. Tirer vers le bas sur le collet de blocage tout en poussant le

raccord sur l’adaptateur pour robinet.

Raccorder le tuyau au robinet

Adaptateur

pour robinet

Collet de blocage

Connecteur

pour tuyau

• Un adaptateur spécial doit être installé sur le robinet avant que le

lave-vaisselle puisse être raccordé. Terminer l’exécution des

instructions ci-dessous à l’aide de l’adaptateur fourni.

Lors du déplacement du lave-vaisselle, s’assurer que la porte est

enclenchée. Saisir le lave-vaisselle par les coins supérieurs avant.

Altri manuali per W10255025A

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Maytag Lavastoviglie

Maytag

Maytag DK724Q1ASS0 Manuale utente

Maytag

Maytag Jetelean DWU7910AAE Istruzioni operative

Maytag

Maytag MDB7600AWW Manuale utente

Maytag

Maytag BUILT-IN DISHWASHER Manuale utente

Maytag

Maytag 9922 Manuale utente

Maytag

Maytag MDB7709AWQ - Jetclean Plus 24 in. Dishwasher Guida utente

Maytag

Maytag MDB4409PAB Manuale utente

Maytag

Maytag MDB9750AWW Manuale utente

Maytag

Maytag MDB3700AWX Manuale utente

Maytag

Maytag Jetclean Plus MDB7609AW Istruzioni utente

Maytag

Maytag MDB7851AWQ - 24 Inch Full Console Dishwasher Istruzioni utente

Maytag

Maytag MDB4709AW Series Istruzioni utente

Maytag

Maytag DWU5910AAX Istruzioni per l'installazione

Maytag

Maytag Jetclean Plus MDB7759AW Manuale utente

Maytag

Maytag 8269550 Manuale utente

Maytag

Maytag MDB8951BWS - 24 Inch Fully Integrated... Guida all'installazione

Maytag

Maytag MDB4651AWB - Tall Tub Dishwasher Manuale utente

Maytag

Maytag MDB7959SKZ Manuale utente

Maytag

Maytag MDB4949SK Guida utente

Maytag

Maytag MDB3601BWW Manuale utente

Maytag

Maytag MDB/C-2 Manuale utente

Maytag

Maytag MDB8600AWW Manuale utente

Maytag

Maytag W10401491A Manuale utente

Maytag

Maytag MDB9750BWW - 24 Inch Full Console Dishwasher Manuale utente

Manuali Lavastoviglie popolari di altre marche

Electrolux

Electrolux ESI5211LOX Manuale utente

KitchenAid

KitchenAid KUDB230B Manuale utente

Brandt

Brandt BDJ424DB Manuale utente

Asko

Asko DSD767UXXL.AU Manuale utente

Beko

Beko DFN26210W Manuale utente

NEFF

NEFF S153ITX00E Scheda tecnica

Midea

Midea SV 4.45 wi Manuale utente

LG LDF7932 Manuale utente

Gorenje

Gorenje GV63214 Manuale utente

Hotpoint

Hotpoint HDA1100ZWH Manuale di servizio

Blomberg

Blomberg LDFN2240W Manuale utente

AEG

AEG FFB83836PM Manuale utente

Cylinda

Cylinda DM3220RFD Manuale utente

Atag

Atag DW8214MB Manuale utente

GE GLD8000 Series Manuale utente

Siemens

Siemens SN23HI02KE Scheda tecnica

Omega

Omega ODW717X Manuale utente

BORETTI

BORETTI BVW-683 Manuale utente
