Maytag UXT4030AAB Manuale

Repair

Parts

List

MODEL NUMBER

UXT4030AAB

When requesting service or ordering parts, always

provide the following information:

- Product Type - Part Number

- Model Number - Part Description

VENT HOOD

©2005 Maytag Services

Section: BODY/INTERNAL PARTS

H13-5

Model: UXT4030AAB

1

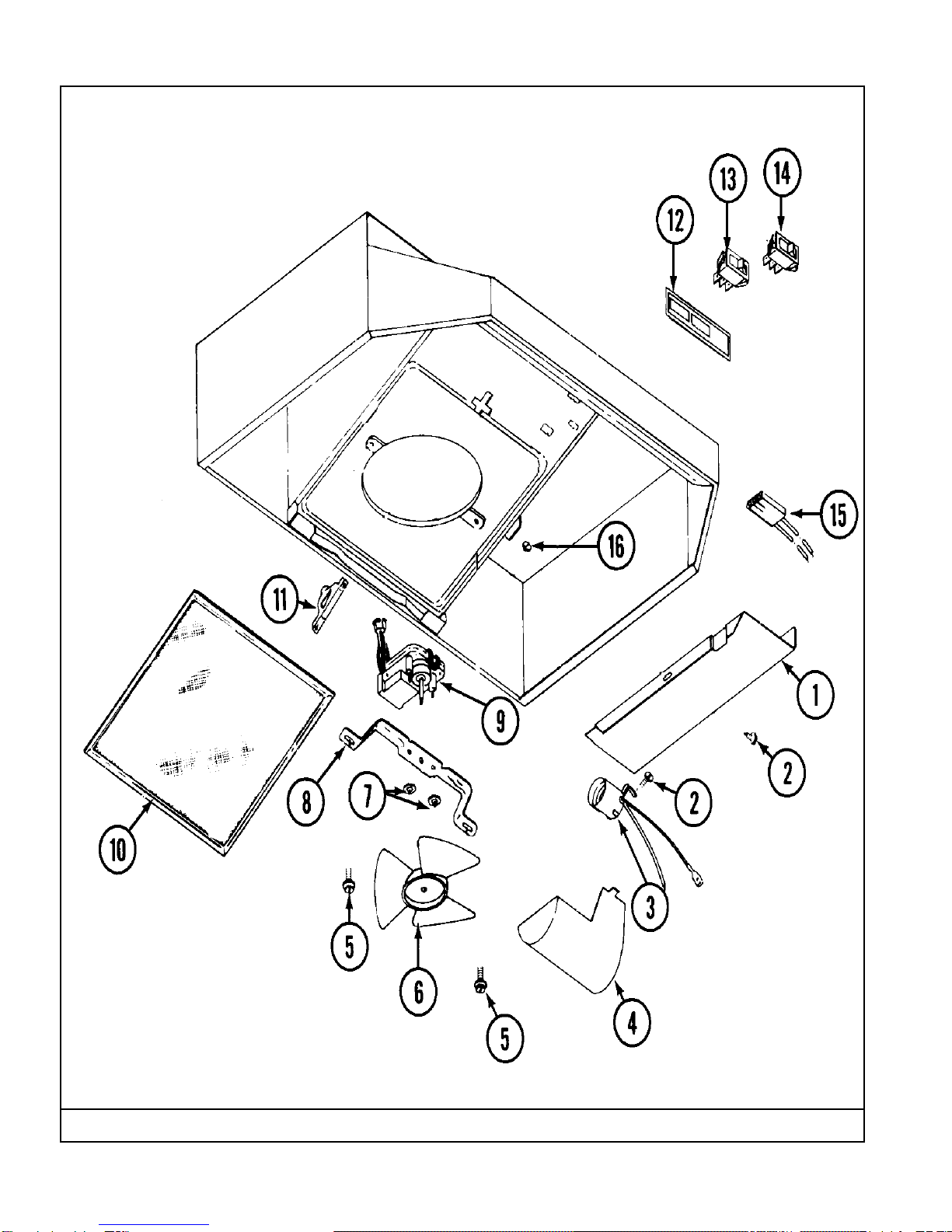

BODY/INTERNAL PARTS

No. Part No. Description

Section:

Series Qty

1 47001055 COVER, OUTLET BOX 1

2 Y706189 SCREW Note: SCREW, COVER 2

3 47001056 RECEPTACLE, BULB 1

4 47001057 LENS, BULB 1

5 47001080 KIT, NUT & SCREW Note: (INCLD 2 #10-16 SCREWS 2 #10-16 NUTS) 1

6 47001074 BLADE, FAN 1

7 Y03050041 NUT, HEX(MUST ORDER LOCALLY) 2

8 N 47001060 BRACKET, MOTOR 1

9 47001075 MOTOR ASSY. Note: (INCLD ITEM NO'S 6,7, & 8) 1

10 47001076 FILTER (DUCTFREE) 1

11 47001063 RETAINER, FILTER 1

12 N 47001065 LABEL, SWITCH (BLK) Note: PLATE, SWITCH (BLK) 1

13 47001066 SWITCH, MOTOR (BLK) 1

14 47001067 SWITCH, LIGHT (BLK) 1

15 N 47001068 RECEPTACLE, MOTOR 1

16 71001171 SCREW, GROUND 1

- 47001201 MANUAL, USE & CARE 1

2

*Color Code (-)=Not Shown #=Series, Serial Prefix or Run No., N=Not Available
