MD SPORTS SOC056 227B Manuale utente

MODEL/MODELO: SOC056_227B

WM.COM

INSTRUCCIONES DE ENSAMBLAJE

ASSEMBLY INSTRUCTIONS

ATTENTION

Contact

MD Sports

Customer Service

DO NOT RETURN

TO THE STORE

Toll Free: 877-268-2555

* For additional resources and Frequently

Asked Questions, please visit us at

themdsports.com

ATENCIÓN

Contacto

MD Sports

Servicio al Cliente

NO DEVOLVERLO

A LA TIENDA

Llamados gratuitos: 877-268-2555

* Por mayor información y Preguntas

Frecuentes, favor visitarnos en

themdsports.com

Español

English

www.themdsports.com

SOC056_227B 1(Continúe en la siguiente página.)

(Continued on the next page.)

1 - Please leave your name, address, phone number, model

number, parts needed on the answering machine if there is no

attendant. Failure to do so will result in a delay in shipping

parts to you.

2 - Please review the replacement parts list and make sure that

you have all of your parts before beginning assembly.

For questions that may arise or for missing/damaged parts,

please contact us.

3 - Since you build all tables upside down, please inspect tabletops

or playing surfaces right away before putting together, all

damaged table tops/playing surfaces need to be returned to

the store. Please contact with retailer for their return policy.

NOTICE!

1 - Por favor deje su nombre, dirección, número telefónico,

número de modelo, partes necesarios a la máquina

contestadora si no fuera atendido. El fracaso de hacer así le

causará un retraso del envío de partes.

2 - Por favor revise la lista de piezas de repuesto y asegúrese de

que tiene todas las piezas antes de comenzar el montaje.

Para preguntas o para piezas que no se hayan

incluidos/dañadas, por favor pongase en contacto con nosotros.

3 - Ya que usted construye todas las mesas al revés, por favor

inspeccione las partes superiores de mesa o superficies de

juego enseguida antes de poner juntos, que todo tableros

de mesa/superficies dañado tiene que ser devuelto a la tienda.

Por favor comunique con el minorista por su política de

devolución.

¡AVISO!

GARANTÍA LIMITA DE 90 DIAS

Este producto está cubierto por una garantía efectiva de 90 días a

partir de la fecha de su compra. Durante el periódo límite de la

garantía, si una parte defectuosa o quebrada es encontrada,

nosotros ofreceremos una reparación o un reemplazo de la partes

sin ningún costo para ud, nuestro cliente. Las únicas excepciones

de la garantía incluyen unidad principals, tableros de mesa,

superficies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de daños y

perjuicios debido al uso impropio, la alteración, el mal uso, el

abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales específicos,

usted también puede tener otros derechos que varían de un

estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra) sería

requerida antes que cualquier servicio de garantía fuera iniciada.

Para todo pedido por servicio de garantía, por favor siéntase libre

de ponerse en contacto con nuestro Departamento de Servicio de

Consumidor en:

Número telefónico gratis: 877-268-2555

WEBSITE: www.themdsports.com

Por favor tenga atención sobre el Límite de Garantía de su

producto de la política de vuelta/reembolsa desde la tienda,

Nosotros, Medal Sports, no podemos manejar el producto que

está fuera del límite de garantía ya que proporcionamos

solamente partes disponibles. ¡Gracias!

POR FAVOR PÓNGASE EN CONTACTO CON NOSOTROS

ANTES DE DEVOLVER EL PRODUCTO A LA TIENDA.

LIMITED 90 DAYS WARRANTY

This product is covered by a limited warranty that is effective for

90 days from the date of purchase. If, during the limited

warranty period, a part is found to be defective or breaks, we

will offer replacement parts at no cost to you, the customer. The

only exceptions to the warranty include mainframes, table tops,

playing surfaces, batteries or tools.

The above warranty will not apply in cases of damages due to

improper usage, alteration, misuse, abuse, accidental damage

or neglect.

This Limited Warranty gives you specific legal rights and you

may also have other rights which vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will be

required before any warranty service is initiated. For all

requests for warranty service, please feel free to contact our

Consumer Service Department at :

TOLL FREE: 877-268-2555

WEBSITE: www.themdsports.com

Please be aware of your product’s Limited Warranty for the

return/refund policy from the store, We, at Medal Sports, can

not handle the product which is out of product’s limited warranty

since we only provide available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING

THE PRODUCT TO THE STORE.

STAPLE YOUR RECEIPT HERE

GRAPA SU RECIBO AQU

Español

English

www.themdsports.com

SOC056_227B 2(Continúe en la siguiente página.)

(Continued on the next page.)

Phillips Screwdriver - Not Included

Standard (Flat Head Screwdriver) - Not Included

Allen Key - Included

CAUTION! ¡PRECAUCIóN!

Electric Screwdrivers may be helpful

during assembly; however, please set

a low torque and use extreme caution.

1 - This product is intended for INDOOR use only.

2 - Please do not sit, climb or lean on the product.

3 - Please do not drag the product when moving it in order to avoid

damaging the legs.

4 - Please only use spray furniture polish to clean the exterior

surfaces of the product.

5 - This is not a child's toy, adult supervision is required for children

playing this game.

Power Tools

- Set Low Torque

High Torque

over tightened

Herramientas eléctricas

- Bajo par

Alto par

más estrictas

1 - Please read the instructions carefully, and follow all assembly,

operation and safety instructions properly in order to avoid

damage or injury. For the assembly, at least two adults are

required.

2 - Some figures or drawings may not look exactly like your

product. Please read and understand the text before beginning

each assembly step.

Destornillador Phillips - No incluido

Destornillador de Cabeza Plana - No incluido

Llave Allen - Incluido

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

WARNING:

Adult Assembly Required.

WARNING:

CHOKING HAZARD 



ADVERTENCIA:

Las tareas de montaje debe realizarlas un adulto.

PELIGRO DE ASFIXIA Este artículo contiene piezas

pequeñas y / o pelotas pequeñas. No apto para menores

de 3 años.

ADVERTENCIA:

1 - Este producto está destinado para el uso INTERIOR solamente.

2 - Por favor no sientes, subas o inclínes la producto.

3 - Por favor no arrastres el producto cuando está moviendo para

evitar el daño sobre las piernas.

4 - Por favor use solamente pulimento de rociar para muebles para

limpiar la superficie exterior del producto.

5 - Esto no es un juguete de niños, se requieren la supervisión

adulta para niños cuando está jugando este juego.

1 - Por favor lea las instrucciones con cuidado y siga todo durante

el montaje, la operación y instrucciones de seguridad

correctamente para evitar el daño o la herida. Para el montaje,

por lo menos se requieren dos adultos.

2 - Algunas figuras o dibujos podrían parecer no estén

exactamente como su producto. Por favor lea y entienda el

texto antes de iniciar cada paso del montaje.

TOOLS REQUIRED HERRAMIENTAS NECESARIAS

ASSEMBLY TIPS CONSEJOS PARA EL ENSAMBLADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adultos fuertes

necesarios

No tener niños en el

area de ensamble

Mantener alejados a los

animales domesticos

del area de ensamble

No usar o guardar el producto

en el exterior. Solo para uso en

interior. No utilizar ni guardar

el producto en lugares

humedos o mojados

Strong Adults Needed No Children in

Assembly Area Keep away from pets

Do not use or keep product

outdoors. For indoor use only.

No wet/humid conditions.

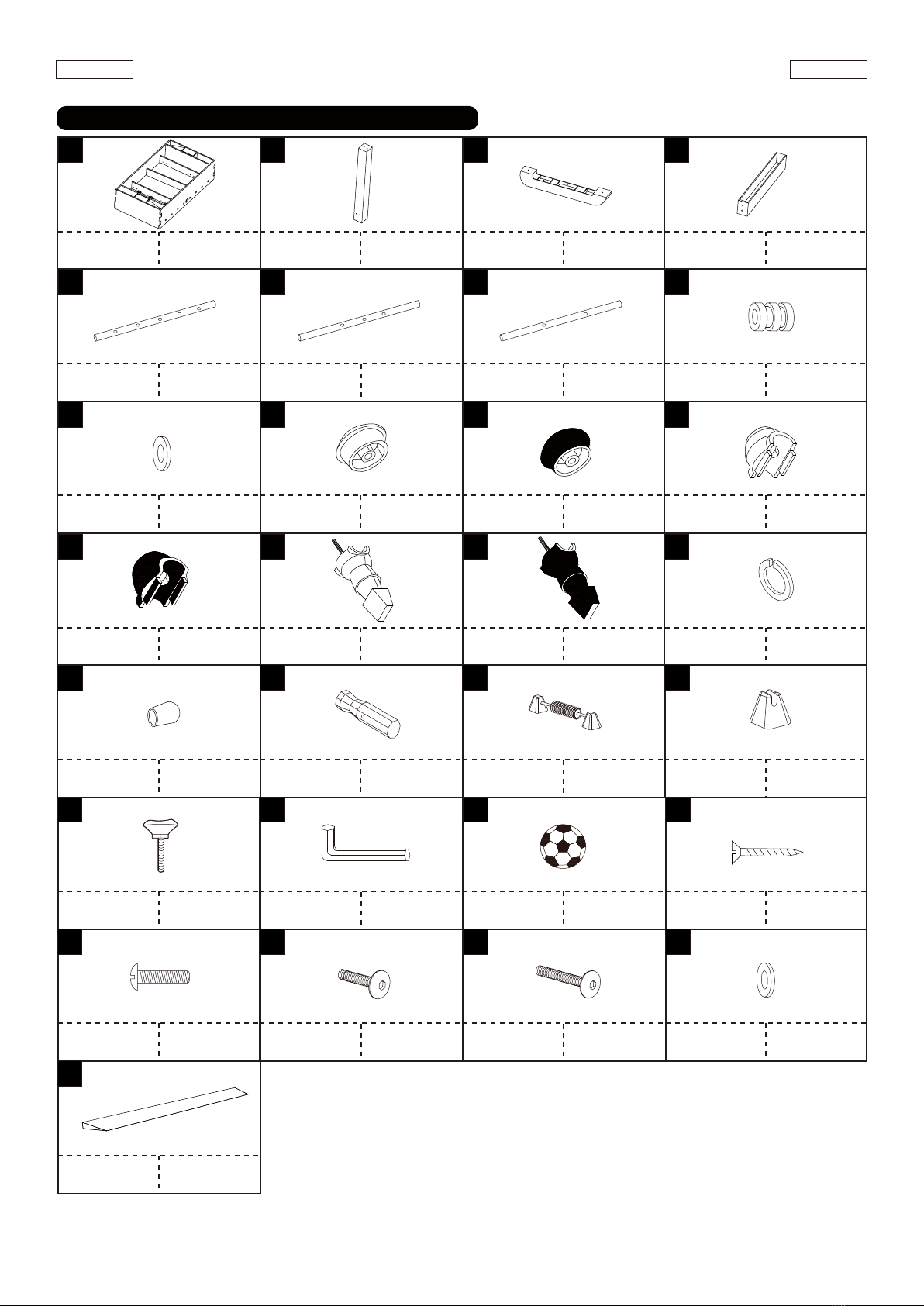

SOC056_227B PARTS LIST / LISTA DE PARTES

www.themdsports.com

SOC056_227B 3(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

910 11 12

13 14 15 16

Player

Back - Bronze

Player

Back - Bronce

5/16" Spring

Lock Washer

Arandela de

Cerradura

de Resorte 5/16"

2 3 41

x1 x4

6 7 85

x2 x2 x16

x16 x13

x13 x8

Rod End Cap Gorra de

Barra Final

18 19 20

Slide Scorer Scorer Holder Sujetador

de Marcador

Resbaladilla

de Marcador

Leg Leveler Nivelador

de Pierna

Player

Head - Bronze

Jugador

Cabeza - Bronce

x13

Player

Front - Gray

Jugador

Delantero - Gris

x13

Player

Front - Bronze

Jugador

Delantero - Bronce

x13

Player

Back - Gray

Jugador

Trasero - Gris

x13

End Leg Panel PaPanel de

Pierna Finalierna

Side Leg Panel Panel de Pierna

Lateral

Allen Key Llave Allen

x8 x4

Mainframe Unidad Principal Leg Pierna

2-Hole Rod Barra de 2

Agujeros Rod Bumper Bómper de Barra

Rod Washer Arandela

de Barra

5-Hole Rod Barra de 5

Agujeros 3-Hole Rod Barra de 3

Agujeros

Player

Head - Gray

Jugador

Cabeza - Gris

Soccer ball Bola de Fútbol

x2 x4

F3x1" Screw Tornillo F3x1"

T5x5/8" Bolt Cerrojo T5x5/8"

x12

5/16"x1-1/4" Bolt Cerrojo

5/16"x1-1/4" 5/16"x5-1/2" Bolt Cerrojo

5/16"x5-1/2"

x8 x20

5/16” Washer Arandela 5/16”

Playfield Ramp Rampa de

Cancha de Juego

Handle Mango

FOR FIG. 1 FOR FIG. 1

FOR FIG. 5 FOR FIG. 5 FOR FIG. 5 FOR FIG. 5

FOR FIG. 2 FOR FIG. 2

FOR FIG. 5 FOR FIG. 6

FOR FIG. 6 FOR FIG. 6

FOR FIG. 6

FOR FIG. 1

FOR FIG. 7 FOR FIG. 7

FOR FIG. 3

FOR FIG. 7 FOR FIG. 7

FOR FIG. 7

FOR FIG. 7 FOR FIG. 2, 3

FOR FIG. 4

FOR FIG. 1 FOR FIG.1, 2, 3

www.themdsports.com

SOC056_227B 4(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

FOR FIG. 5 FOR FIG. 5 FOR FIG. 4 FOR FIG. 1, 2, 3

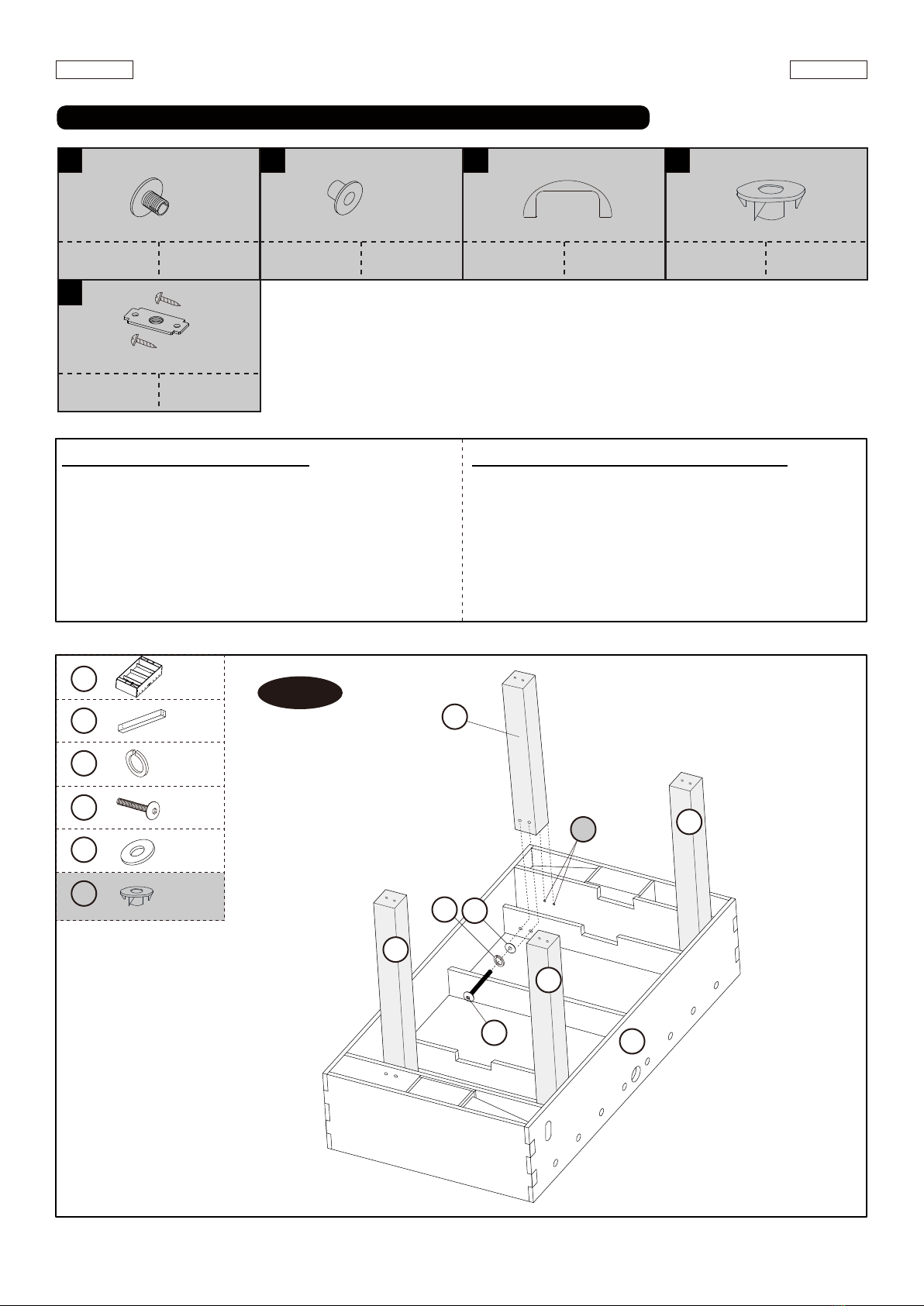

SOC056_227B PRE-INSTALLED PARTS / PIEZAS PREINSTALADAS

P1 P2 P3

Outside Rod

Bushing

Fuera Cojinete

de Barra

x16 x16

Inside Rod

Bushing

Dentro Cojinete

de Barra

FOR FIG. 3

Square Nut

with Screws

Tuerca Cuadrada

con Cerrojos

Goal Cover Cubierta de Gol 5/16" T - Nut T - Tuerca 5/16"

x2 x20

X 1

X 4

X 8

INSTRUCCIONES DE ENSAMBLAJE:

ASSEMBLY INSTRUCTIONS:

1. Encuentre un lugar limpio y nivelado para comenzar el

ensamblaje de su producto.

2. Retire todas las piezas de la caja y verifique que cuente

con todas las piezas enumeradas en las páginas de la

Lista de piezas. Corte o rasgue cuidadosamente las

cuatro esquinas de la caja de modo que el fondo de la

caja pueda ser usado como su superficie de trabajo.

1. Find a clean, level place to begin the assembly of your

Product.

2. Remove all the parts from the box and verify that you

have all of the listed parts as shown on the Parts list

pages. Carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your work

surface.

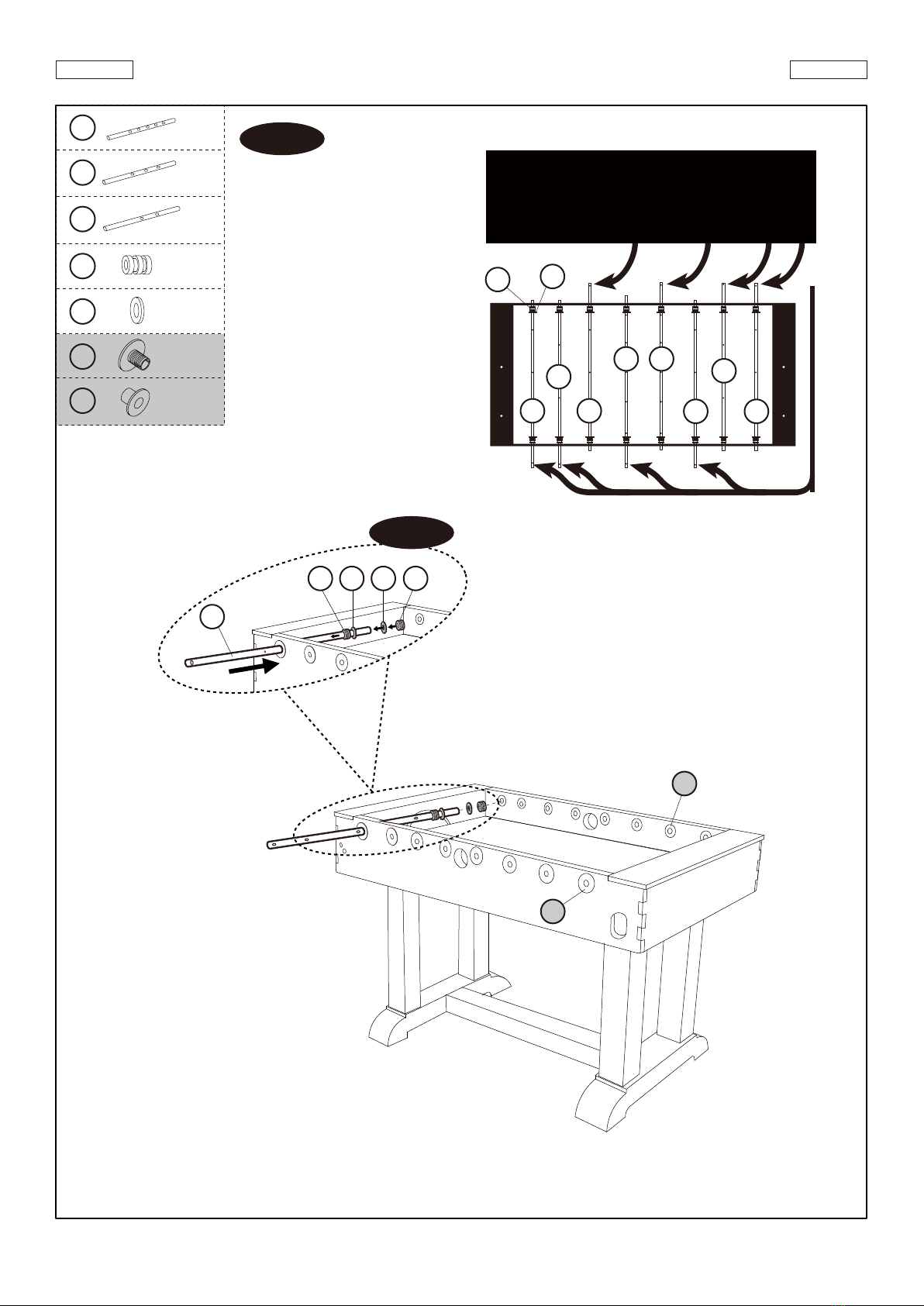

FIG. 1

27 1

X 8

www.themdsports.com

SOC056_227B 5(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

X 2

X 1

X 4

FIG. 2

X 4

X 8

X 4

FIG. 3

Note: Lift the table assembly from the floor

with two adults, turn it over, and set the

table on its leg in the location where you

will play.

/ Nota: Dos adultos fuertes levantan la

mesa del suelo, le dan la vuelta, y la ponen

de pie sobre sus propias patas en el lugar

donde usted jugará.

FIG. 2 Assembly

/ Ensamblaje FIG. 2

FIG. 1 Assembly

/ Ensamblaje FIG. 1

DO NOT LEAN THE

TABLE ON ITS LEGS

NO APOYES LA MESA

SOBRE SUS PIERNAS

HOLD TABLE

AGARRE LA

MESA

CABINET

GABINETE DO NOT HOLD THE LEGS

NO AGARRES LAS PIERNAS

CAUTION: Two strong adults are recommended to turn the

table over as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

PRECAUCION: Recomienda voltea la mesa por dos

adultos fuertes como mostrado.

1. Levante la mesa desde el piso.

2. Voltee la mesa.

3. Coloque los cuatro pies de la mesa sobre el piso al

mismo tiempo.

X 2

www.themdsports.com

SOC056_227B 6(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

X 2

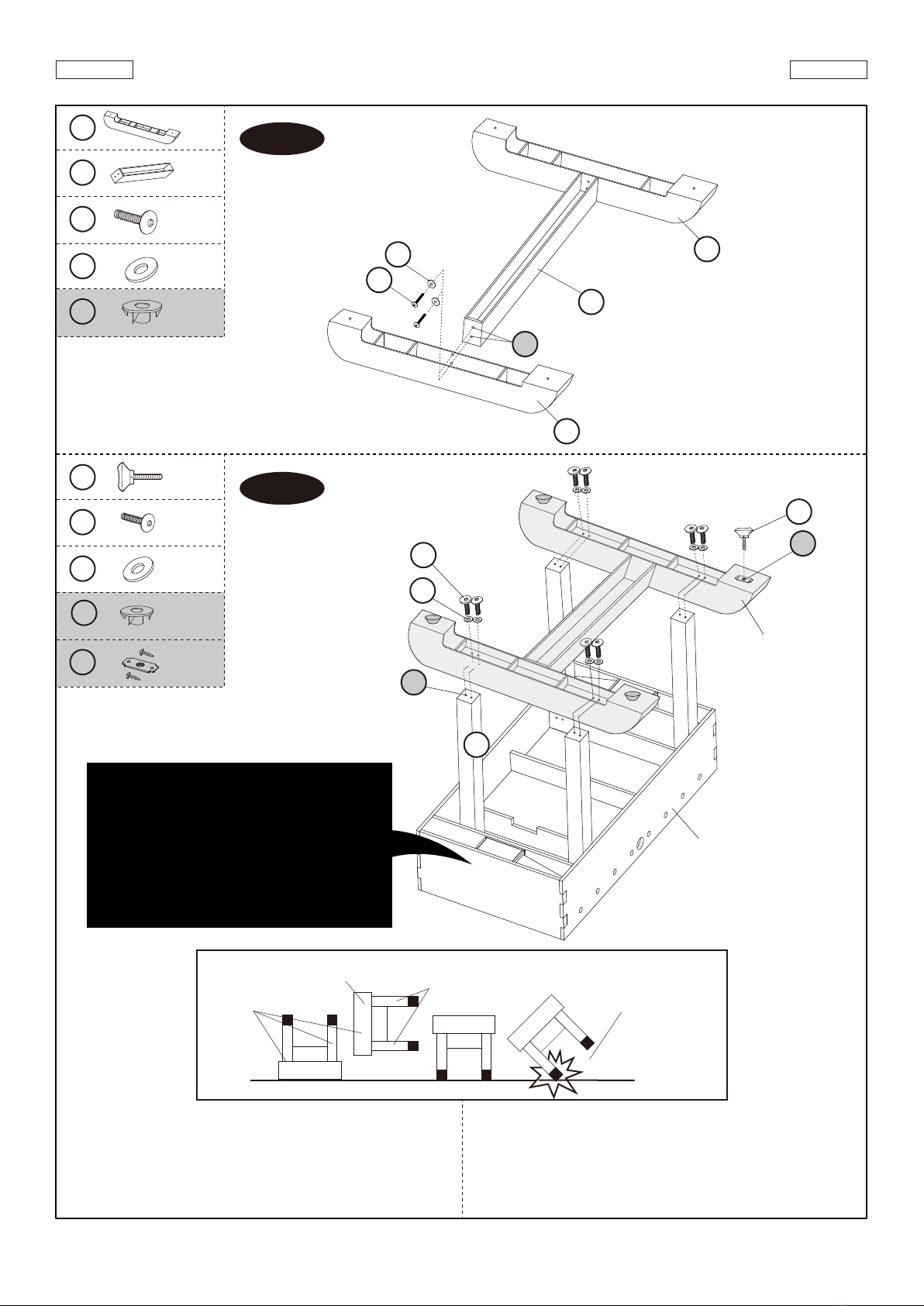

29 FIG. 4

Note: Tear off the backside papers

underneath the Playfield Ramps.

/ Nota: Remover los papeles

traseros debajo de las Rampas

de Cancha de Juego.

FIG. 4A

FIG. 4B

Note: Tear off the backside papers of the Playfield

Ramps (#29). Stick the playfield Ramp (#29) onto

the twosides of the Mainframe (#1).

/ Nota: Remover los papeles traseros de las Rampas

de Cancha de Juego (#29). Pegar la de las Rampa

de Cancha de Juego (#29) en los 2 lados de la

Unidad Principal (#1).

www.themdsports.com

SOC056_227B 7(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

X 2

X 4

X 2

X 16

FIG. 5

Note: Hole at the end of Rod designates

handle location. See Arrow Location Below.

/ Nota: Agujero en el final de Barra se

designa la posición de manija. Vea la Siguiente

Posición de Flecha.

8 9 9 8

FIG. 5B

www.themdsports.com

SOC056_227B 8(Continúe en la siguiente página.)

(Continued on the next page.)

Español

English

X 13

FIG. 6

Note: Make sure 1 Rod Bumper and 1Rod Washer

are at each end of the Player Rods before adding Players.

/ Nota: Haga seguro que 1 Bómper de Barra y 1 Arandela

de Barra están en cada final de las Barras de Jugador antes

de agregar Jugadores.

Order of players

(Overhead View)

/ Orden de jugador

(Vista en General)

= Bronze / Bronce

= Gray / Gris

FIG. 6A

14 & 15

12 & 13 10 & 11

Note: Players of the same team color should have Handles (#15) on the same side,

and each team’s players should be facing their opponent.

/ Nota: Los jugadores del mismo color de equipo debería tener Manijas (#15) sobre

el mismo lado, y los jugadores de cada equipo debería afrontar a su opositor.

FIG. 6B

www.themdsports.com

SOC056_227B 9(La ultima página)

(The last page)

Español

English

X 8

X 2

X 4

X 8

FIG. 7

YOU ARE NOW READY TO PLAY! ¡USTED ESTA AHORA LISTO PARA JUGAR!

The Hole

/ EI Agujero

FIG. 7B

FIG. 7A

FIG. 7C

Note: The Rods have a hole at the

end where their Handles will go.

/ Nota: Las Barras de Jugador

hay un agujero en su parte final

donde coloque las Manijas.

Note: The goalie should be at the

left side of each player.

/ Nota: El portero debería estar en

la izquierda de cada jugador.

Ntoe: Go back and make sure that all connections

are tight.

/ Nota: Vuelva y asegúrese que todas las

conexiones están apretadas.

Indice

Altri manuali MD SPORTS Macchina per videogiochi arcade

MD SPORTS

MD SPORTS CTC14804 Manuale utente

MD SPORTS

MD SPORTS DH18408 Manuale utente

MD SPORTS

MD SPORTS 39006 Manuale utente

MD SPORTS

MD SPORTS BG135Y22002 Manuale utente

MD SPORTS

MD SPORTS WM CANADA Manuale utente

MD SPORTS

MD SPORTS WM12201 CAN Manuale utente

MD SPORTS

MD SPORTS 1622001 Manuale utente

MD SPORTS

MD SPORTS 54804 Manuale utente

MD SPORTS

MD SPORTS 18402 Manuale utente

MD SPORTS

MD SPORTS ARC108 068B Manuale utente

MD SPORTS

MD SPORTS BG130Y23001 Manuale utente

MD SPORTS

MD SPORTS BBG032 028E V1 Manuale utente

MD SPORTS

MD SPORTS DH14001 Manuale utente

MD SPORTS

MD SPORTS 57001 Manuale utente

MD SPORTS

MD SPORTS AC208Y21002 Manuale utente

MD SPORTS

MD SPORTS AWH084 017E Manuale utente

MD SPORTS

MD SPORTS FS042Y20005 Manuale utente

MD SPORTS

MD SPORTS AWH084 188E Manuale utente

MD SPORTS

MD SPORTS CB048Y21025 Manuale utente

MD SPORTS

MD SPORTS CBF048_048M Manuale utente

MD SPORTS

MD SPORTS AC208Y21003 Manuale utente

MD SPORTS

MD SPORTS 16601 Manuale utente

MD SPORTS

MD SPORTS SG010Y22039 Manuale utente

MD SPORTS

MD SPORTS FS058Y21006 Manuale utente

Manuali Macchina per videogiochi arcade popolari di altre marche

Universal Space

Universal Space COCONUT BASH Manuale utente

Bay-Tek

Bay-Tek EVOLVE Manuale utente

Global VR

Global VR America's Army Istruzioni per l'installazione e il funzionamento

Atronic

Atronic Cashline Manuale utente

Universal Space

Universal Space Checky Monkey Manuale utente

Bay-Tek

Bay-Tek Skee Ball 1908 Alley Manuale utente

Aristocrat Technologies

Aristocrat Technologies Mars X Upright Manuale utente

Family Fun Companies

Family Fun Companies Reactor Guida rapida

Universal Space

Universal Space FRUIT MANIA Extreme Manuale utente

falgas

falgas CARRUSEL FIESTA Manuale utente

Konami

Konami DanceDanceRevolution Manuale utente

Bay-Tek

Bay-Tek quik drop Manuale utente

Bandai Namco

Bandai Namco PAC-MAN BATTLE ROYALE CHOMPIONSHIP DELUXE Manuale utente

Adrenaline

Adrenaline Flying Tickets Istruzioni per l'installazione e il funzionamento

Swinks

Swinks Stern Pinball Ghostbusters Manuale utente

Innovative Concepts in Entertainment

Innovative Concepts in Entertainment MONOPOLY ROLL-N-GO Manuale utente

jakar

jakar SPEED CARS Manuale utente

Carmelli

Carmelli HAT TRICK NG1015H Manuale utente
