Menabo SHADOW CADDY Manuale utente

SHADOW CADDY

Made in Italy

free time on the move

Istruzioni di montaggio

Fitting instructions

Montageanleitung

Instructions de montage

Instrucciones de montaje

инструкции за сглобяване

Návod na montáž

Monteringsvejledning

Οδηγίες συναρμολόγησης

Paigaldusjuhend

Asennusohje

Uputa za sastavljanje

A felszerelés módja

Pritvirtinimo instrukcijos

Stiprināšanas instrukcija

Instrukcja montażu

Monteringsveiledning

Instrukcja montażu

Instruções de Montagem

Instrucțiuni de montare

Инструкции по установке

Návod na montáž

Navodila za pritrjevanje

Monteringsanvisning

Uydurma talimat

裝修指導

Watch video

All manuals and user guides at all-guides.com

1614 141414

6 66

6 6

13 16 13 12

1613121613 1

13 16 13 16

17 17 5 5 5

8 88

~2,5 m / 8.2 ft

N Q

2sx 1

3dx 1

8dx

10 1

11 1

12 2

13 6

14 4

15 M8x20 2

M6x20 2

16 6x12 6

17 M6x45 6

18 6x55 mm / 0.3x2.1” 2

19 5mm / 0.2” 1

20 2,5 m / 8.2ft 1

21 4

700030200000

700027100000

700027900000

700003200000

700003100000

700006900000

700030300000

700030400000

700015700000

700025000000

700001100000

000026400000

700041400000

700042700000

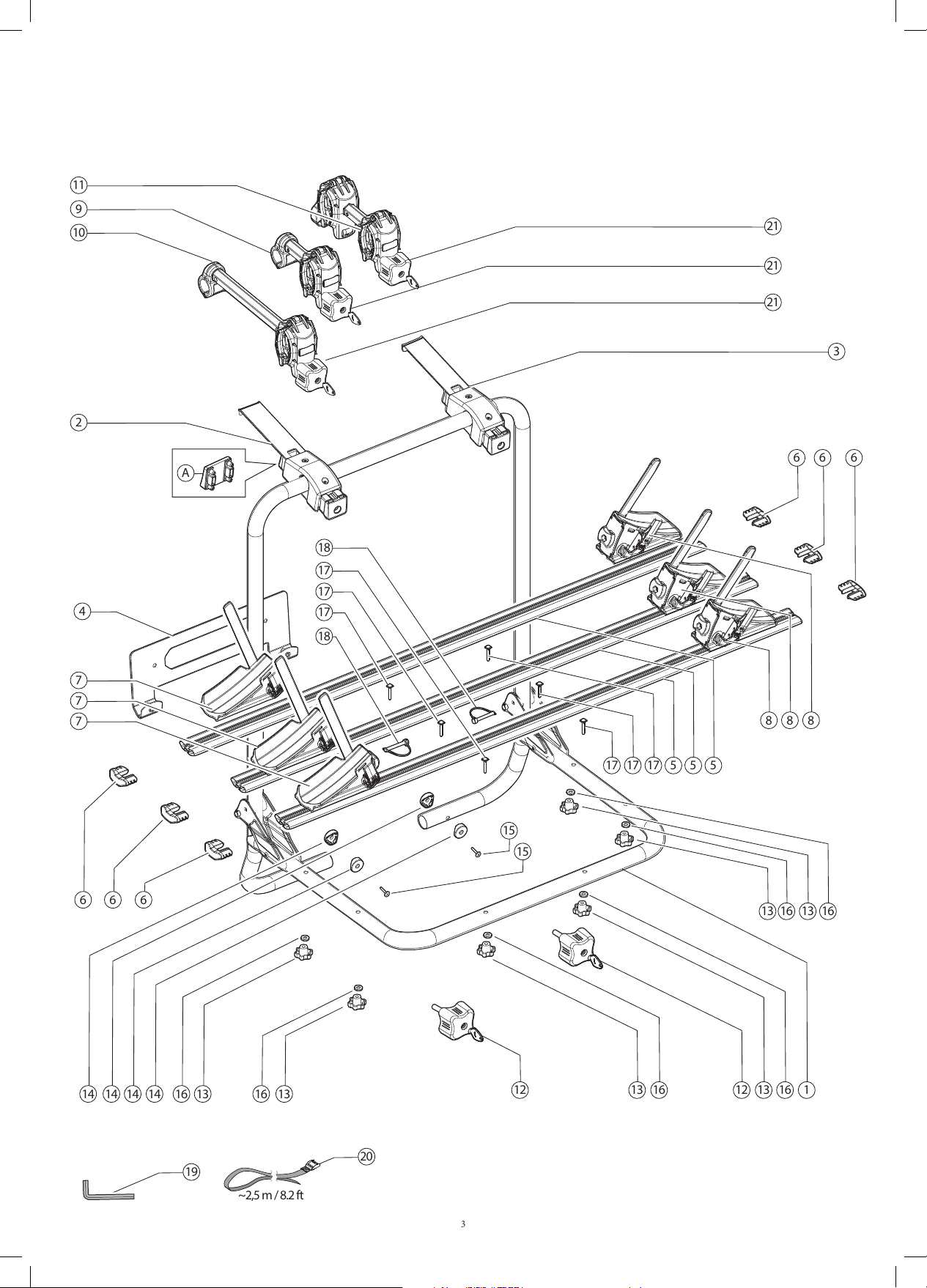

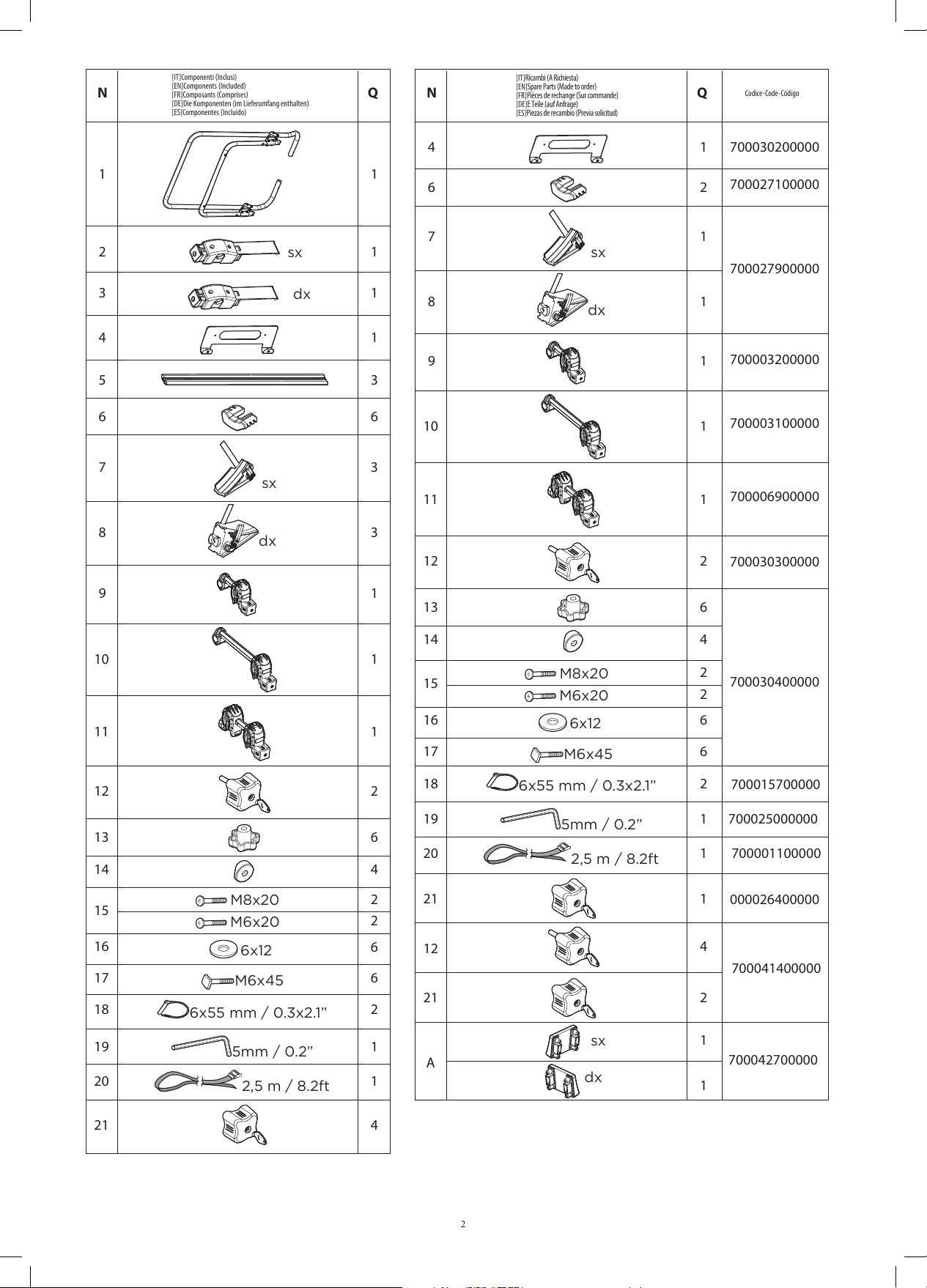

[IT]Componenti (Inclusi)

[EN]Components (Included)

[FR]Composants (Comprises)

[DE]Die Komponenten (im Lieferumfang enthalten)

[ES]Componentes (Incluido)

N Q

8dx 1

10 1

11 1

13 6

14 4

15 M8x20 2

M6x20 2

16 6x12 6

17 M6x45 6

18 6x55 mm / 0.3x2.1” 2

19 5mm / 0.2” 1

20 2,5 m / 8.2ft 1

21 1

[IT]

Ricambi (A Richiesta)

[EN]

Spare Parts (Made to order)

[FR]

Pièces de rechange (Sur commande)

[DE]

E Teile (auf Anfrage)

[ES]

Piezas de recambio (Previa solicitud)

Codice-Code-Código

All manuals and user guides at all-guides.com

1614 141414

6 66

6 6

13 16 13 12

1613121613 1

13 16 13 16

17 17 5 5 5

8 88

~2,5 m / 8.2 ft

N Q

2sx 1

3dx 1

8dx

10 1

11 1

12 2

13 6

14 4

15 M8x20 2

M6x20 2

16 6x12 6

17 M6x45 6

18 6x55 mm / 0.3x2.1” 2

19 5mm / 0.2” 1

20 2,5 m / 8.2ft 1

21 4

700030200000

700027100000

700027900000

700003200000

700003100000

700006900000

700030300000

700030400000

700015700000

700025000000

700001100000

000026400000

700041400000

700042700000

[IT]Componenti (Inclusi)

[EN]Components (Included)

[FR]Composants (Comprises)

[DE]Die Komponenten (im Lieferumfang enthalten)

[ES]Componentes (Incluido)

N Q

8dx 1

10 1

11 1

13 6

14 4

15 M8x20 2

M6x20 2

16 6x12 6

17 M6x45 6

18 6x55 mm / 0.3x2.1” 2

19 5mm / 0.2” 1

20 2,5 m / 8.2ft 1

21 1

[IT]

Ricambi (A Richiesta)

[EN]

Spare Parts (Made to order)

[FR]

Pièces de rechange (Sur commande)

[DE]

E Teile (auf Anfrage)

[ES]

Piezas de recambio (Previa solicitud)

Codice-Code-Código

All manuals and user guides at all-guides.com

N. Q.

15 2

M8x20

M6x20 2

N. Q.

M8x20

M6x20

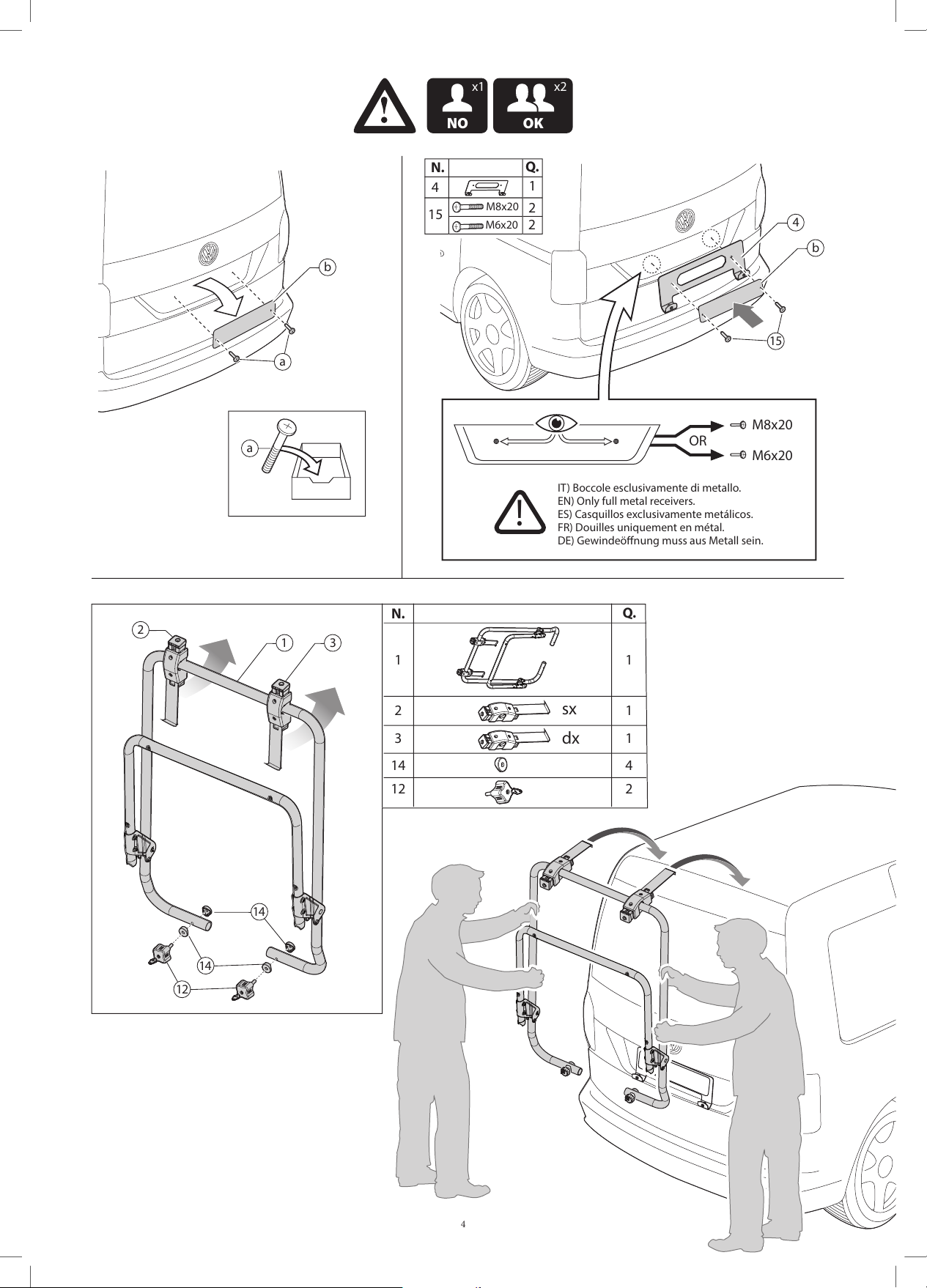

IT) Boccole esclusivamente di metallo.

EN) Only full metal receivers.

ES) Casquillos exclusivamente metálicos.

FR) Douilles uniquement en métal.

DE) Gewindeönung muss aus Metall sein.

All manuals and user guides at all-guides.com

N. Q.

15 2

M8x20

M6x20 2

N. Q.

M8x20

M6x20

IT) Boccole esclusivamente di metallo.

EN) Only full metal receivers.

ES) Casquillos exclusivamente metálicos.

FR) Douilles uniquement en métal.

DE) Gewindeönung muss aus Metall sein.

1sx

M6x45

17 2

N. Q.

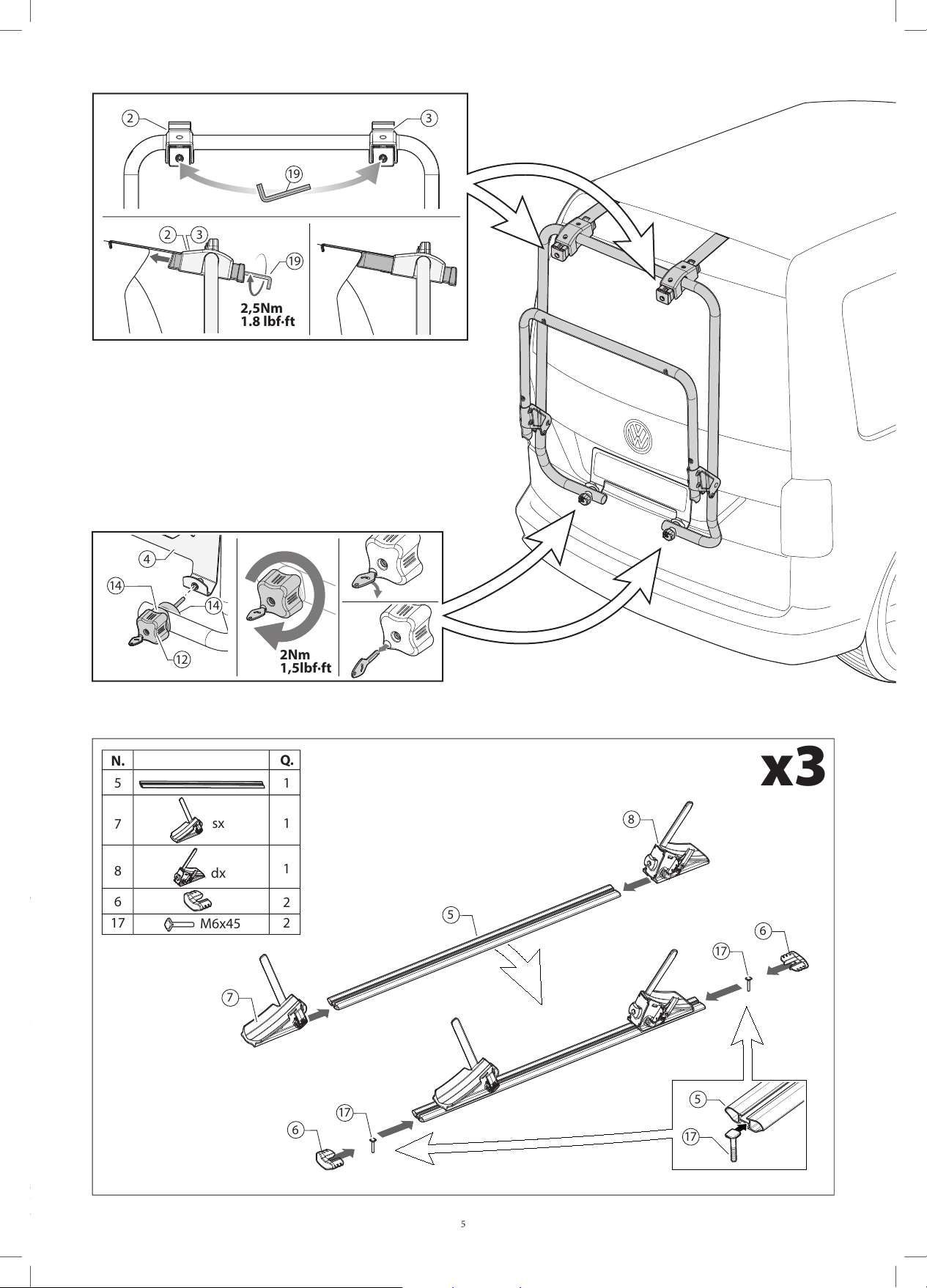

2 3

2,5Nm

1.8 lbf·ft

2 3

2Nm

1,5lbf·ft

All manuals and user guides at all-guides.com

16 6

13 6

N. Q.

18 2

6x55 mm

0.3x2.1”

N. Q.

2Nm

1,5lbf·ft

All manuals and user guides at all-guides.com

16 6

13 6

N. Q.

18 2

6x55 mm

0.3x2.1”

N. Q.

2Nm

1,5lbf·ft

10 1

21 2

N. Q.

2Nm

1,5 lbf·ft

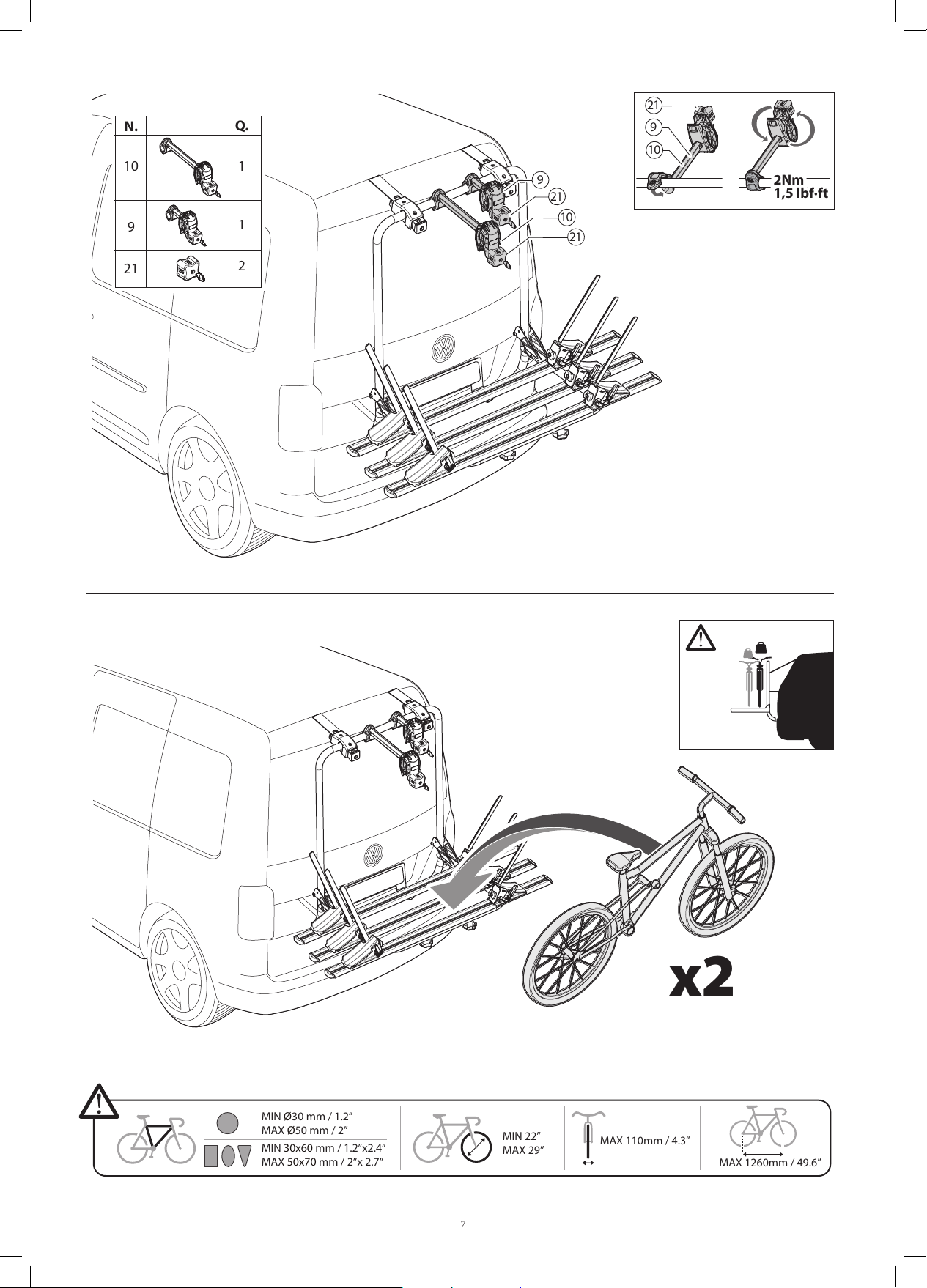

MAX 110mm / 4.3”

MIN 22”

MAX 29”

MIN Ø30 mm / 1.2”

MAX Ø50 mm / 2”

MIN 30x60 mm / 1.2”x2.4”

MAX 50x70 mm / 2”x 2.7” MAX 1260mm / 49.6”

All manuals and user guides at all-guides.com

2Nm

1,5lbf·ft

2Nm

1,5lbf·ft

MAX 110mm / 4.3”

MIN 22”

MAX 29”

MIN Ø30 mm / 1.2”

MAX Ø50 mm / 2”

MIN 30x60 mm / 1.2”x2.4”

MAX 50x70 mm / 2”x 2.7” MAX 1260mm / 49.6”

All manuals and user guides at all-guides.com

2Nm

1,5lbf·ft

2Nm

1,5lbf·ft

MAX 110mm / 4.3”

MIN 22”

MAX 29”

MIN Ø30 mm / 1.2”

MAX Ø50 mm / 2”

MIN 30x60 mm / 1.2”x2.4”

MAX 50x70 mm / 2”x 2.7” MAX 1260mm / 49.6”

20 1

N. Q.

~2,5 m / 8.2ft

11 1

21 1

N. Q.

2Nm

1,5lbf·ft

2Nm

1,5lbf·ft

All manuals and user guides at all-guides.com

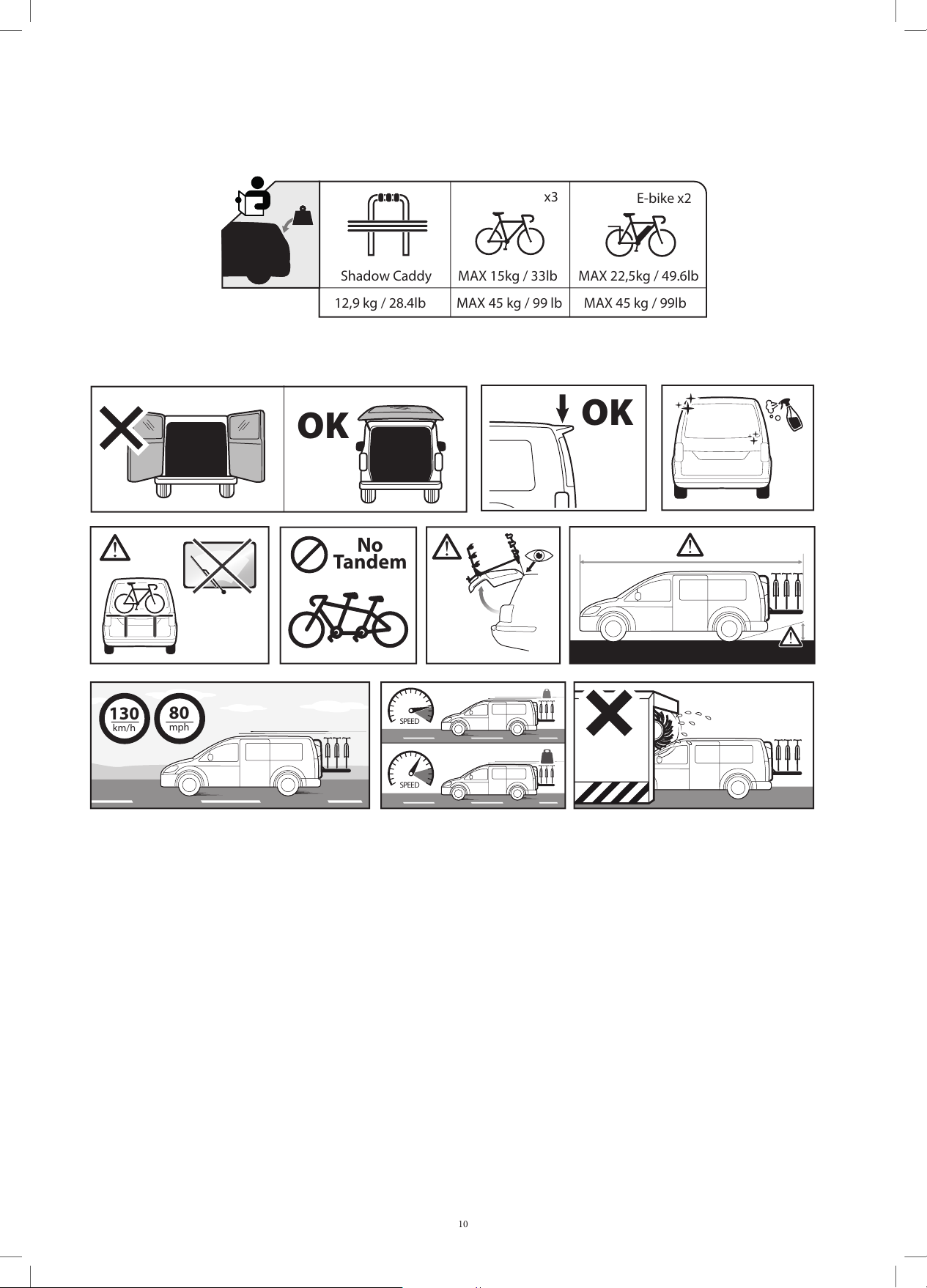

Shadow Caddy MAX 15kg / 33lb MAX 22,5kg / 49.6lb

x3 E-bike x2

MAX 45 kg / 99 lb MAX 45 kg / 99lb

12,9 kg / 28.4lb

Tandem

130

km/h

mph SPEED

SPEED

OK OK

All manuals and user guides at all-guides.com
