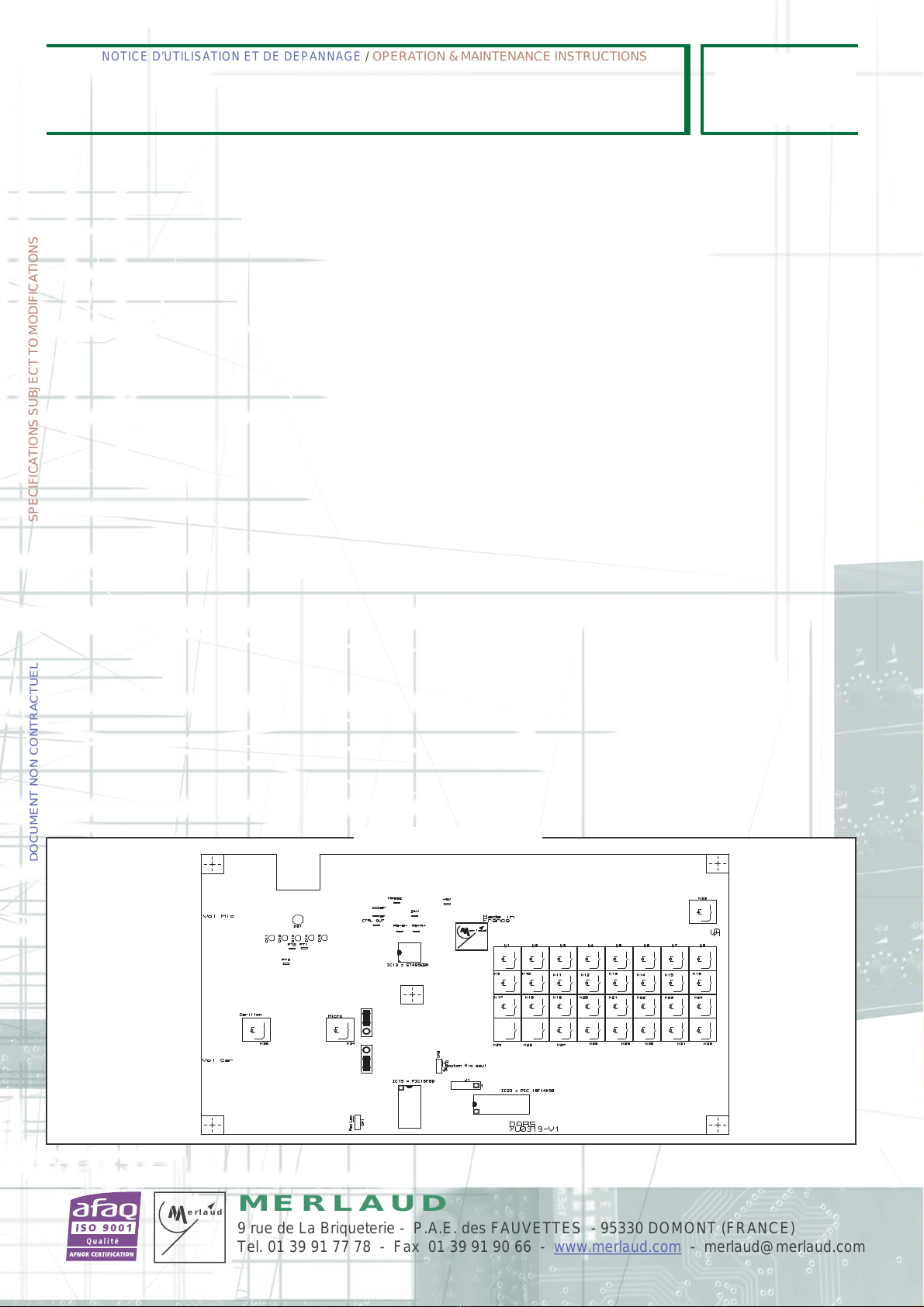

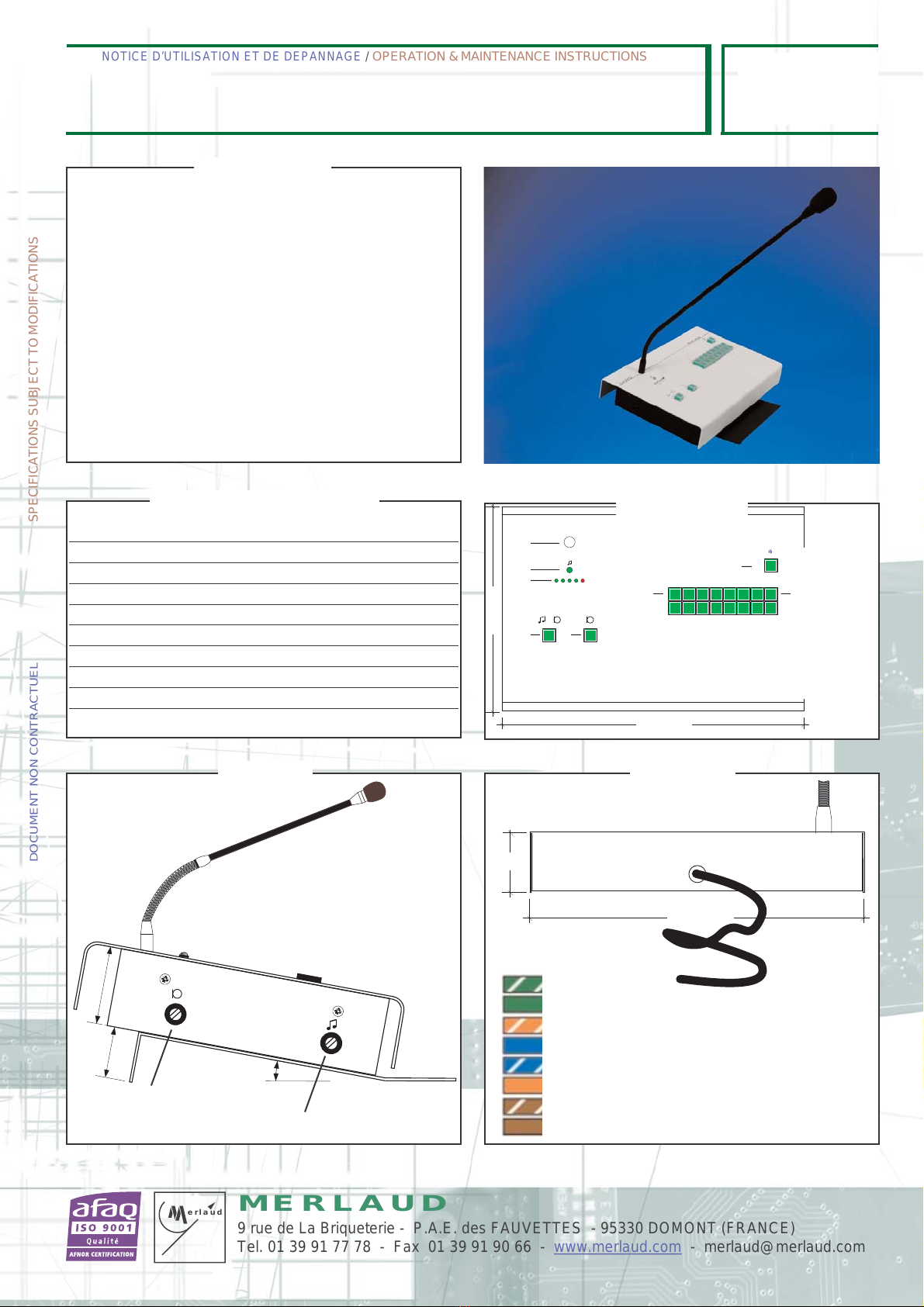

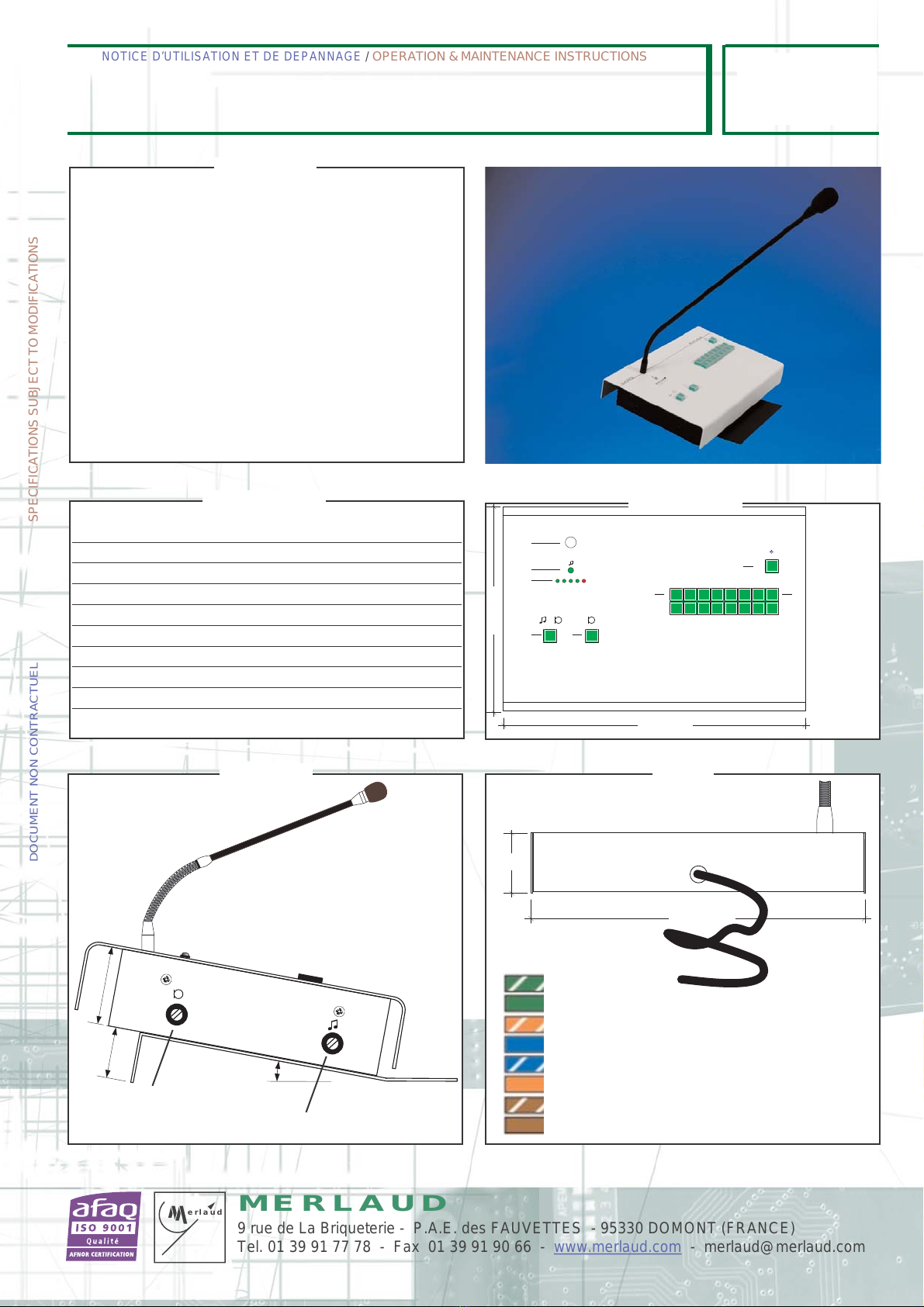

IMPLANTATION / LAYOUT
A. FONCTIONNEMENT
Pour diffuser une annonce à partir du Micro sur une zone ou ensemble de zones il faut commencer par la sélection des zones puis
l'activation du micro :
a. Appuyer et maintenir appuyé jusqu'à l'allumage de la Led du bouton de zone concerné. Il est possible d'appuyer sur plusieurs
zones. Pour un Appel général appuyer sur le bouton 'AG'
b. Appuyer et maintenir appuyé le bouton 'Appel avec Carillon'. La Led 'Carillon' s'allume en rouge pendant la diffusion du
carillon. A la fin du carillon la Led 'Carillon' passe au vert et la Led du bouton 'Appel sans Carillon' s'allume en Vert, il est possible
de diffuser l'annonce. Le niveau du signal doit varier entre -3 & 0.
c. Pour une diffusion sans Carillon, Appuyer et maintenir appuyé le bouton 'Appel sans Carillon'. La Led 'Carillon' s'allume en vert
et la Led du bouton 'Appel sans Carillon' s'allume en Vert, il est possible de diffuser l'annonce.
d. Pour arrêter la diffusion il faut relâcher le bouton Micro et pour décommuter les zones il faut appuyer et maintenir appuyé le
bouton C jusqu'à l'extinction de l'ensemble des Leds.
B. DEPANNAGE
a. Pour vérifier le fonctionnement Audio : Appuyer sur le bouton ‘Carillon + Micro’. Le Vu-mètre varie au rythme de diffusion du
carillon à la fin du carillon la Led 'Carillon' s'allume en vert et la Led du bouton 'Appel sans Carillon' s'allume en Vert. Parlez dans le
micro et vérifier que le vu-mètre varie. En cas de défaut , vérifer la tension 24V du pupitre.
b. Pour vérifier le fonctionnement ‘Data’ : Vérifier que l’élément de contrôle (IRS8 - ERS8 - ManXc) est branché. Appuyer sur le
bouton d’une zone, La led doit s’allumer. En cas de panne vérifier :
- que le DARS et l’élément de contrôle sont mis sous tension en même temps.
- que IC13 (ST485) n’est pas défectueux. En cas de remplacement, il faut aussi remplacer le ST485 du contrôleur.
- que IC23 comprend la bonne version de firmware.
PUPITRES D’ANNONCES DARS16
Code 2686
DO3-51-2686-DARS16-V191012 PAGE 2/2
