Metra Electronics 95-6523 Manuale utente
CAUTION!
All accessories, switches, climate
controls panels, and especially air bag indicator
lights must be connected before cycling the
ignition. Also, do not remove the factory radio
with the key in the on position, or while the
vehicle is running.
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 3/16/18 INST95-6523
INSTALLATION INSTRUCTIONS
95-6523

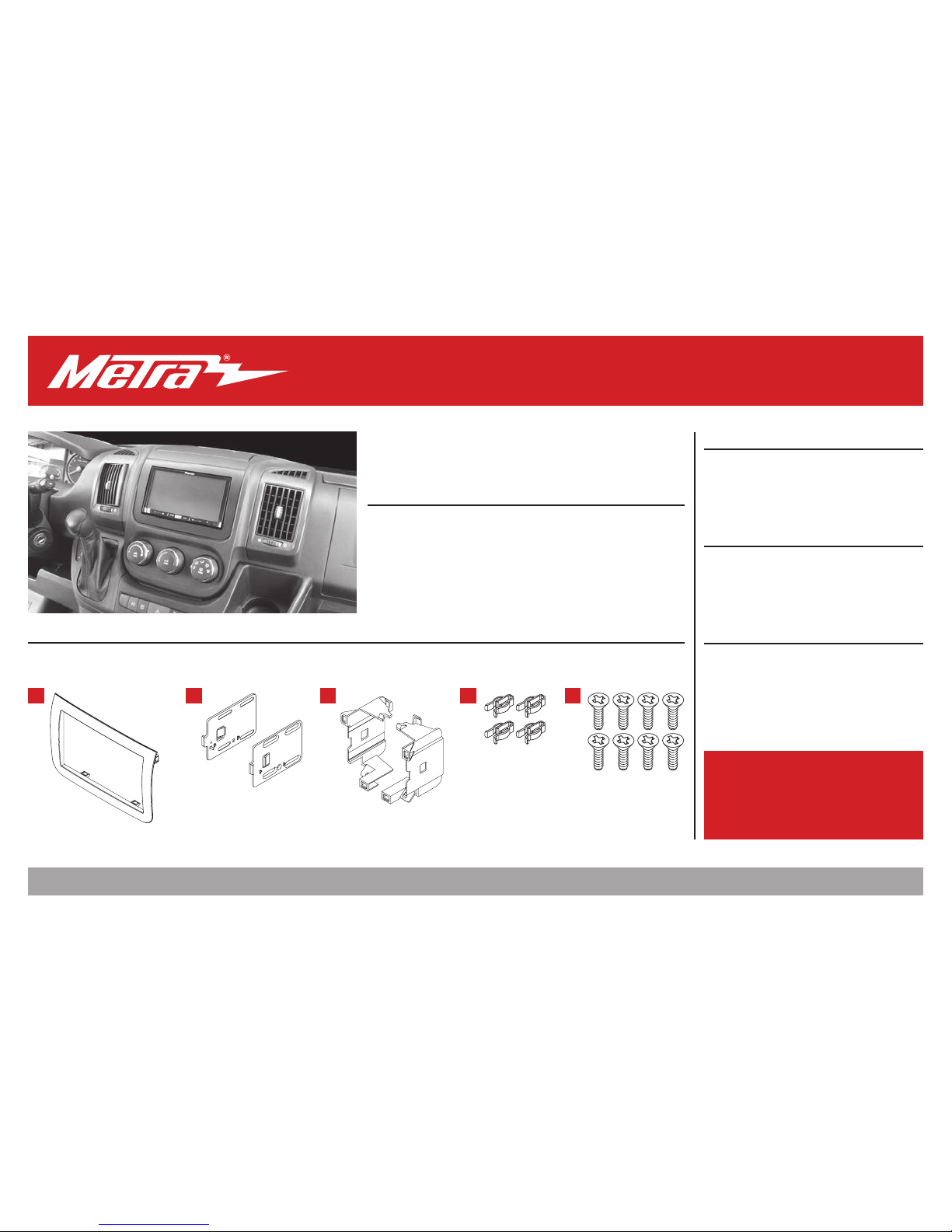

KIT FEATURES
• ISO DDIN radio provision
• Custom texture
KIT COMPONENTS
• A) Radio trim panel • B) Radio brackets • C) Radio mounting brackets • D) (4) White plastic panel clips • E) (8) 5mm x 12mm Phillips Screws
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• 86-5618 radio removal tool
• 86-3528 radio removal tool
TABLE OF CONTENTS
Dash Disassembly ..................................................2
Kit Assembly ..........................................................3
WIRING & ANTENNA CONNECTIONS
(sold separately)
Wiring Harness: 70-1784 or XSVI-6523-NAV
Antenna Adapter: 40-VW10 or 40-EU10
A B C D E
Ram Promaster 2014-up*
*Visit MetraOnline.com for up-to-date vehicle specific applications.
1.800.221.0932
|
MetraOnline.com
2
(Figure A)

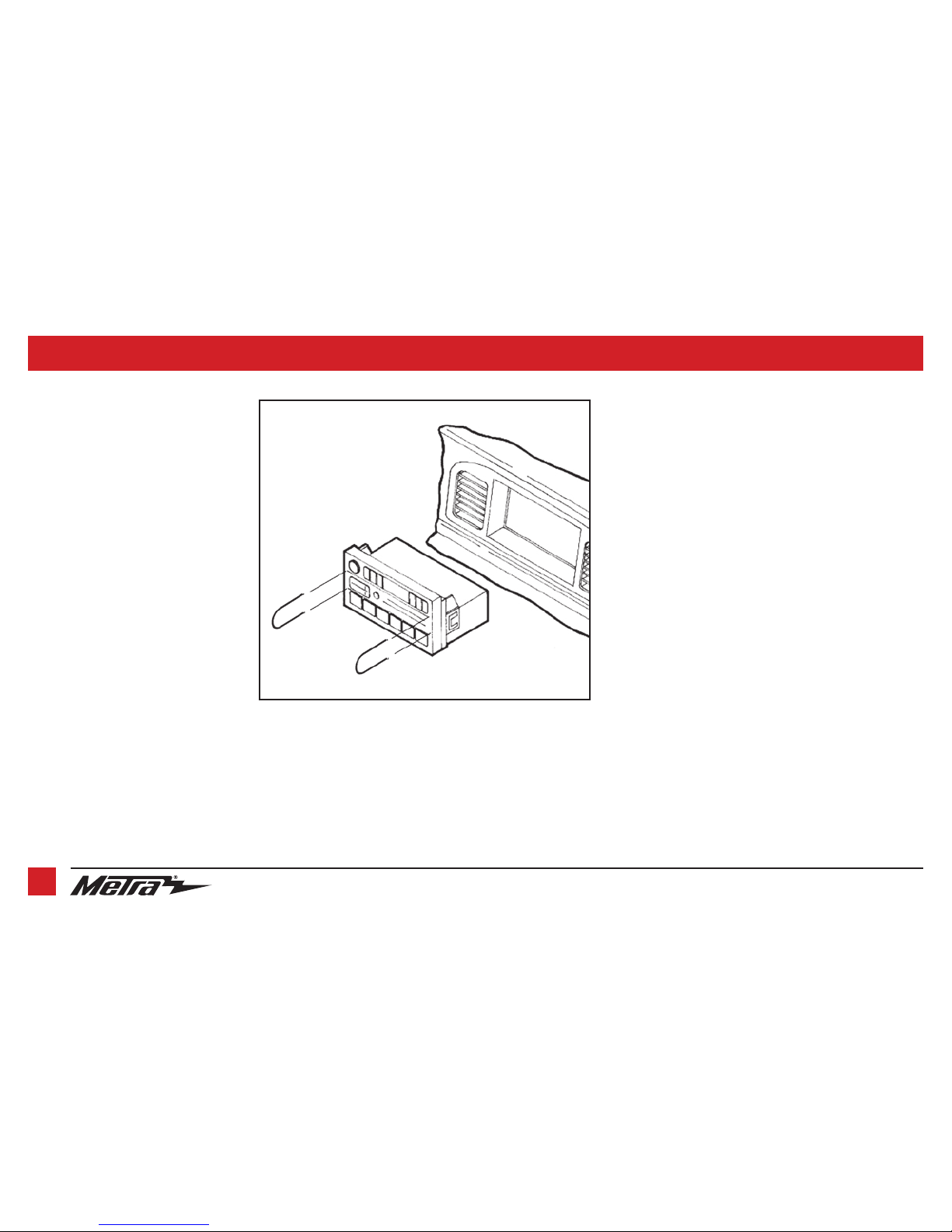

DASH DISASSEMBLY
With radio delete or Single DIN factory radio:
1. Using Metra’s 86-5618 radio removal tools
pull the factory radio from the dash.
(Figure A)
2. Remove (2) Phillips screws in bottom of
dash opening.
3. Unclip and remove the factory radio
trim panel.
With Double Din factory radio:
1. Using Metra’s 86-3528 radio removal
tools pull the factory radio from the dash.
(Figure A)
2. Remove (2) Phillips screws from the
bottom of the dash opening.
Continue to Kit Assembly
REV. 3/16/2018 INST95-6523 3

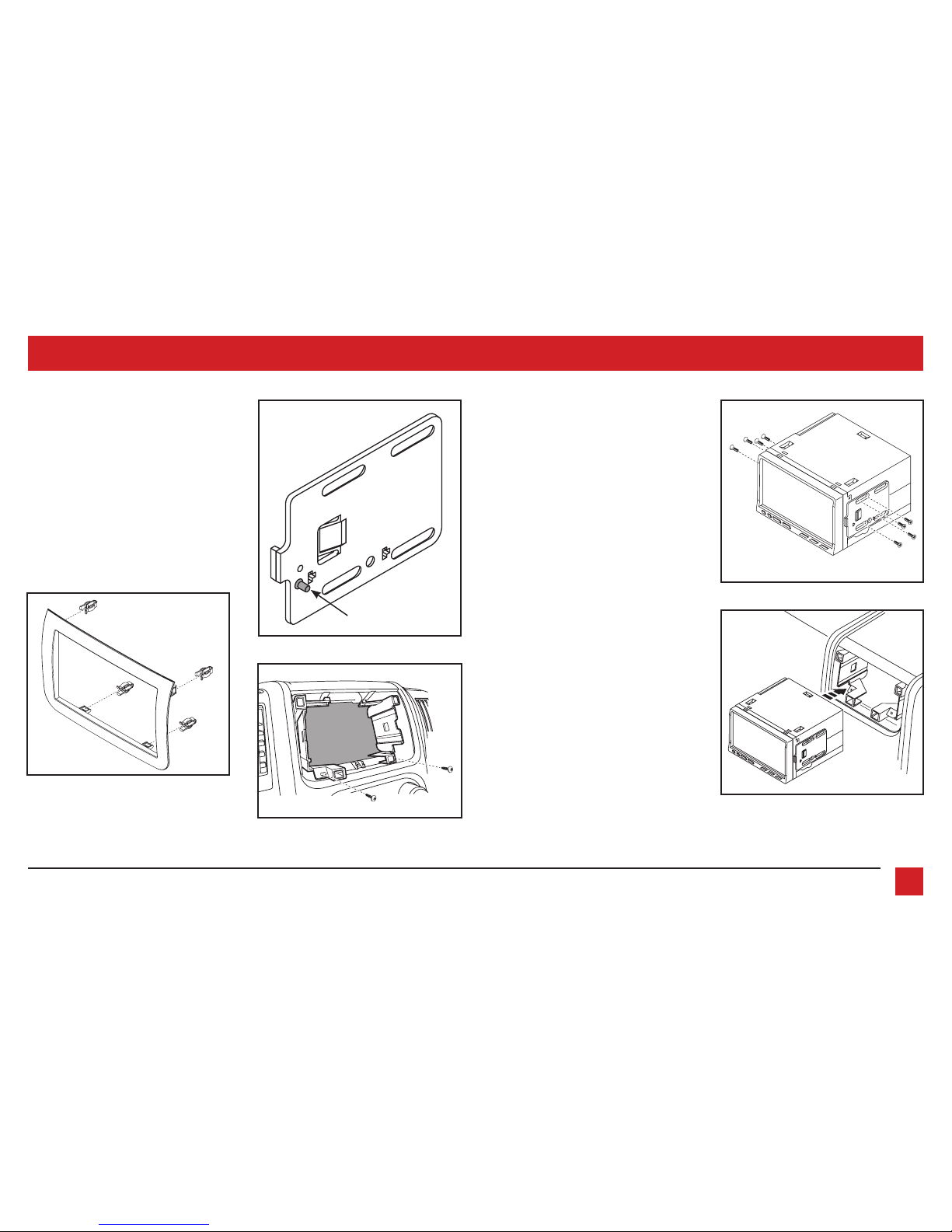

KIT ASSEMBLY
1. Attach the (4)
panels clips
to the radio
trim panel. (Figure A)
2. Break the small locating pin
from inside surface of each
radio bracket. (Figure B)
3. Position the
radio mounting brackets
into the sub dash opening and secure
with the (2) Phillips screws removed in
disassembly. (Figure C)
4. Attach the
radio brackets
to the
aftermarket radio using the screws
supplied with the radio or the supplied
(8) Phillips screws.
Note: Screws must not protrude from
slot in
radio brackets
as interference
with
mounting bracket
will occur when
sliding radio into mounting brackets.
(Figure D)
5. Locate the factory wiring harness in
the dash. Metra recommends using the
proper mating adapter from Metra or
AXXESS. Re-connect the negative battery
terminal and test the unit for proper
operation.
6. Slide the aftermarket radio into the
radio opening between the
radio
mounting brackets
until it clips into the
opening. (Figure E)
7. Snap the
radio trim panel
into
the opening around the aftermarket
radio to complete the installation.
(Figure C)
(Figure A)
(Figure B)
(Figure E)
(Figure D)
Remove pin
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
Metra recommends MECP
certified technicians
IMPORTANT
If you are having difficulties with the installation of this product,
please call our Tech Support line at 1-800-253-TECH. Before
doing so, look over the instructions a second time, and make
sure the installation was performed exactly as the instructions
are stated. Please have the vehicle apart and ready to perform
troubleshooting steps before calling.
Metra. The World’s Best Kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 3/16/18 INST95-6523
INSTALLATION INSTRUCTIONS
95-6523
¡PRECAUCIÓN! Todos los accesorios, interruptores,
paneles de controles de clima y especialmente las
luces del indicador de las bolsas de aire deben estar
conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o
de encendido ni con el vehículo funcionando.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 3/16/18 INST95-6523
INSTRUCCIONES DE INSTALACIÓN
95-6523

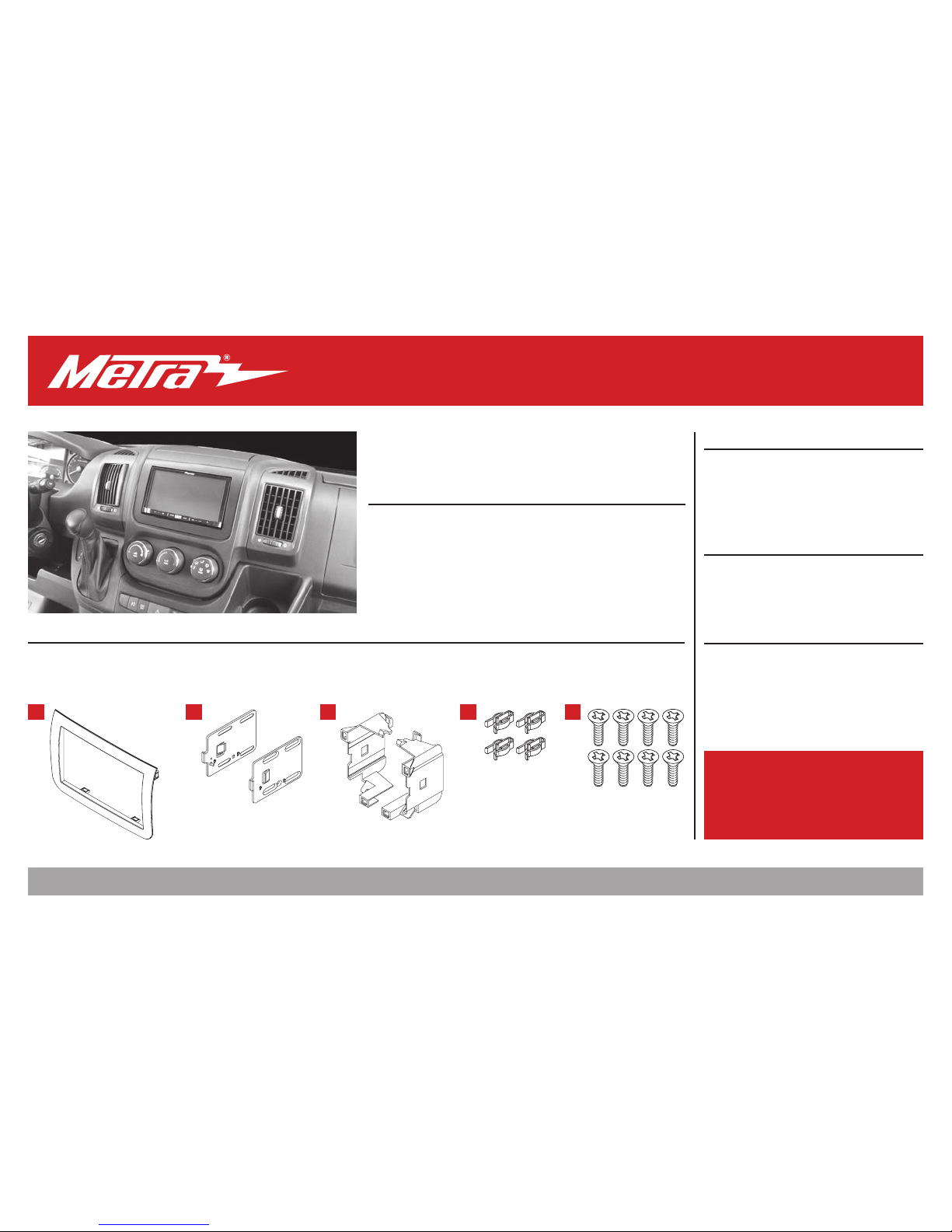

COMPONENTES DEL KIT
• A) Panel de moldura para radio • B) Soportes para radio • C) Soportes de montaje del radio • D (4) ganchos plásticos blancos para panel
• E) (8) tornillos Phillips 5mm x 12mm
HERRAMIENTAS REQUERIDAS
• Herramienta para quitar paneles
• Destornillador Phillips
• 86-5618 Llave de remoción de radio
• 86-3528 Llave de remoción de radio
INDICE
Desmontaje del tablero ........................................2
Ensamble del kit ....................................................3
CABLEADO Y CONEXIONES DE ANTENA
(se venden por separado)
Arnés de cables: 70-1784 o XSVI-6523-NAV
Adaptador de antena: 40-VW10 o 40-EU10
CARACTERÍSTICAS DEL KIT
• Provisión de radio ISO DDIN
• Textura especial
Ram Promaster 2014 y mas*
* Visite MetraOnline.com para las aplicaciones específicas del vehículo hasta la fecha.
A B C D E
1.800.221.0932
|
MetraOnline.com
DESMONTAJE DEL TABLERO
2
(Figura A)
Sin radio o con radio de fábrica de
DIN sencillo:
1. Usando las herramientas de remoción del
radio 86-5618 saque el radio de fábrica
del tablero. (Figura A)
2. Quite los (2) tornillos Phillips de abajo de
la apertura del tablero.
3. Desenganche y quite el panel de la
moldura del radio de fábrica.
Con radio de fábrica doble DIN:
1. Usando las herramientas de remoción del
radio 86-3528 saque el radio de fábrica
del tablero. (Figura A)
2. Quite los (2) tornillos Phillips de la parte
inferior de la apertura del tablero.
Continúe con el ensamble del kit
REV. 3/16/2018 INST95-6523
ENSAMBLE DEL KIT
3
1. Una los (4)
ganchos de panel
a la
moldura del radio. (Figura A)
2. Quiebre el pequeño pin localizador que
está en la superficie interior de cada
soporte del radio
. (Figura B)
3. Posicione los
soportes de montaje del
radio
en la apertura del sub tablero
y sujete con los (2) tornillos Phillips
retirados al desensamblar. (Figura C)
4. Coloque los
soportes del radio
en el
radio de mercado secundario usando los
tornillos suministrados con el radio o los
(8) tornillos Phillips suministrados.
Nota: Los tornillos no deben sobresalir
de la ranura en los
soportes del radio
,
dado que habrá interferencia con el
soporte de montaje al deslizar el radio
en los soportes de montaje. (Figura D)
5. Ubique el arnés de cableado de fábrica
en el tablero. Metra recomienda el
uso de un adaptador adecuado de
acoplamiento de Metra o de AXXESS.
Vuelva a conectar la terminal negativa
de la batería y pruebe la unidad para
verificar que funcione correctamente.
6. Deslice el radio de mercado secundario
en la apertura del radio entre los
soportes de montaje del radi
o hasta
que entre con un chasquido en la
apertura. (Figura E)
7. Coloque a presión el panel de la moldura
del radio en la apertura alrededor del
radio de mercado secundario.
(Figura C)
(Figura A)
(Figura B)
Retirar el pasador
(Figura E)
(Figura D)
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
®
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Metra recomienda MECP
Técnicos certificados
IMPORTANTE
Si tiene dificultades con la instalación de este producto, llame
a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de
hacerlo, revise las instrucciones por segunda vez y asegúrese de
que la instalación se haya realizado exactamente como se indica
en las instrucciones. Por favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de problemas antes de llamar.
The World’s best kits.®MetraOnline.com © COPYRIGHT 2018 METRA ELECTRONICS CORPORATION REV. 3/16/18 INST95-6523
INSTRUCCIONES DE INSTALACIÓN
95-6523
