Metz 55MOC9011Z Istruzioni per l'installazione
Metz Consumer Electronics GmbH
Ohmstrasse 55 - 90513 Zirndorf
Tel. (0911) 9706-0 - info@metz-ce.de
Demontageanleitung
Disassembly instructions
Technische Änderungen und Irrtümer vorbehalten!
Technical changes and errors excepted!
U2199_40323_00

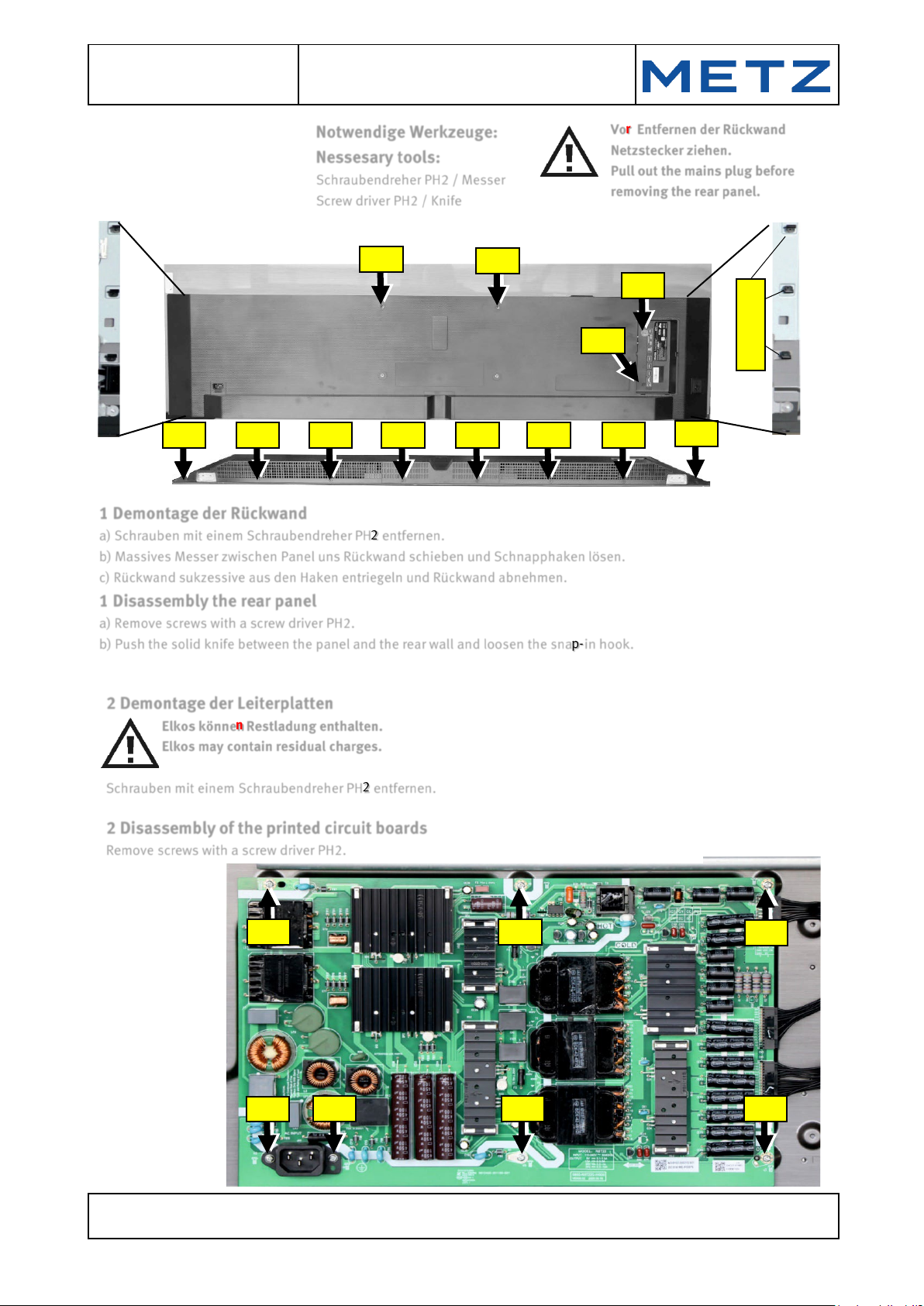

Metz 55MOC9011Z Notwendige Werkzeuge:
Nessesary tools:
Schraubendreher PH2 / Messer
Screw driver PH2 / Knife
1 Demontage der Rückwand
a) Schrauben mit einem Schraubendreher PH2 entfernen.
b) Massives Messer zwischen Panel uns Rückwand schieben und Schnapphaken lösen.
c) Rückwand sukzessive aus den Haken entriegeln und Rückwand abnehmen.
1 Disassembly the rear panel
a) Remove screws with a screw driver PH2.
b) Push the solid knife between the panel and the rear wall and loosen the snap-in hook.
2 Demontage der Leiterplatten
Elkos können Restladung enthalten.
Elkos may contain residual charges.
Schrauben mit einem Schraubendreher PH2 entfernen.
2 Disassembly of the printed circuit boards
Remove screws with a screw driver PH2.
PH2
PH2 PH2 PH2 PH2 PH2
PH2
PH2
PH2 PH2
PH2 PH2
PH2
PH2 PH2
PH2 PH2
PH2 PH2
Snap hook
Vor Entfernen der Rückwand
Netzstecker ziehen.
Pull out the mains plug before
removing the rear panel.
PH2
PH2
PH2
PH2

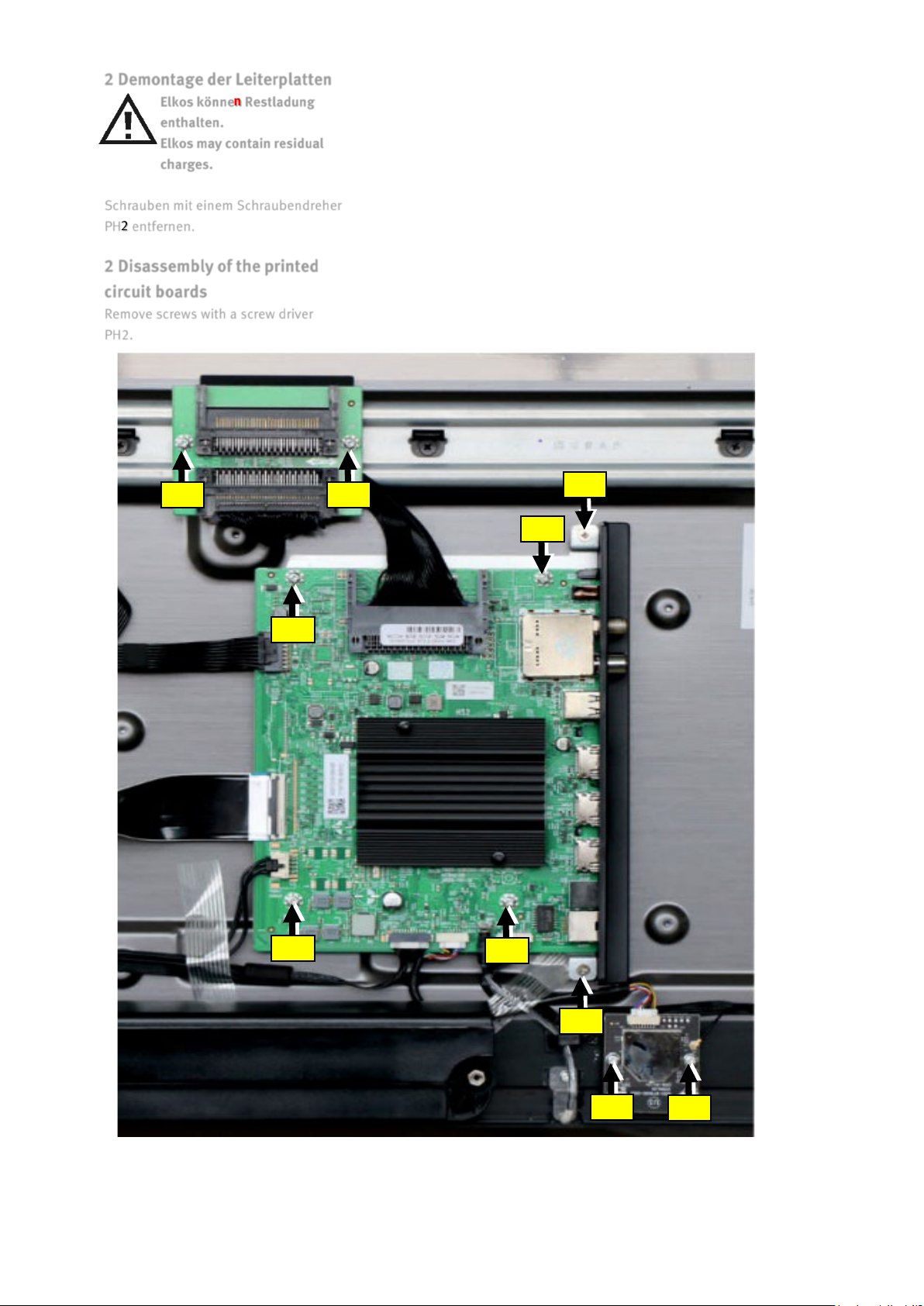

2 Demontage der Leiterplatten
Elkos können Restladung
enthalten.
Elkos may contain residual
charges.
Schrauben mit einem Schraubendreher
PH2 entfernen.
2 Disassembly of the printed
circuit boards
Remove screws with a screw driver
PH2.
PH2 PH2
PH2
PH2
PH2
PH2
