Miele CVA 2662 Manuale utente

NOTE: Drawing is not to scale.

SPECIFICATION SHEETS 010405

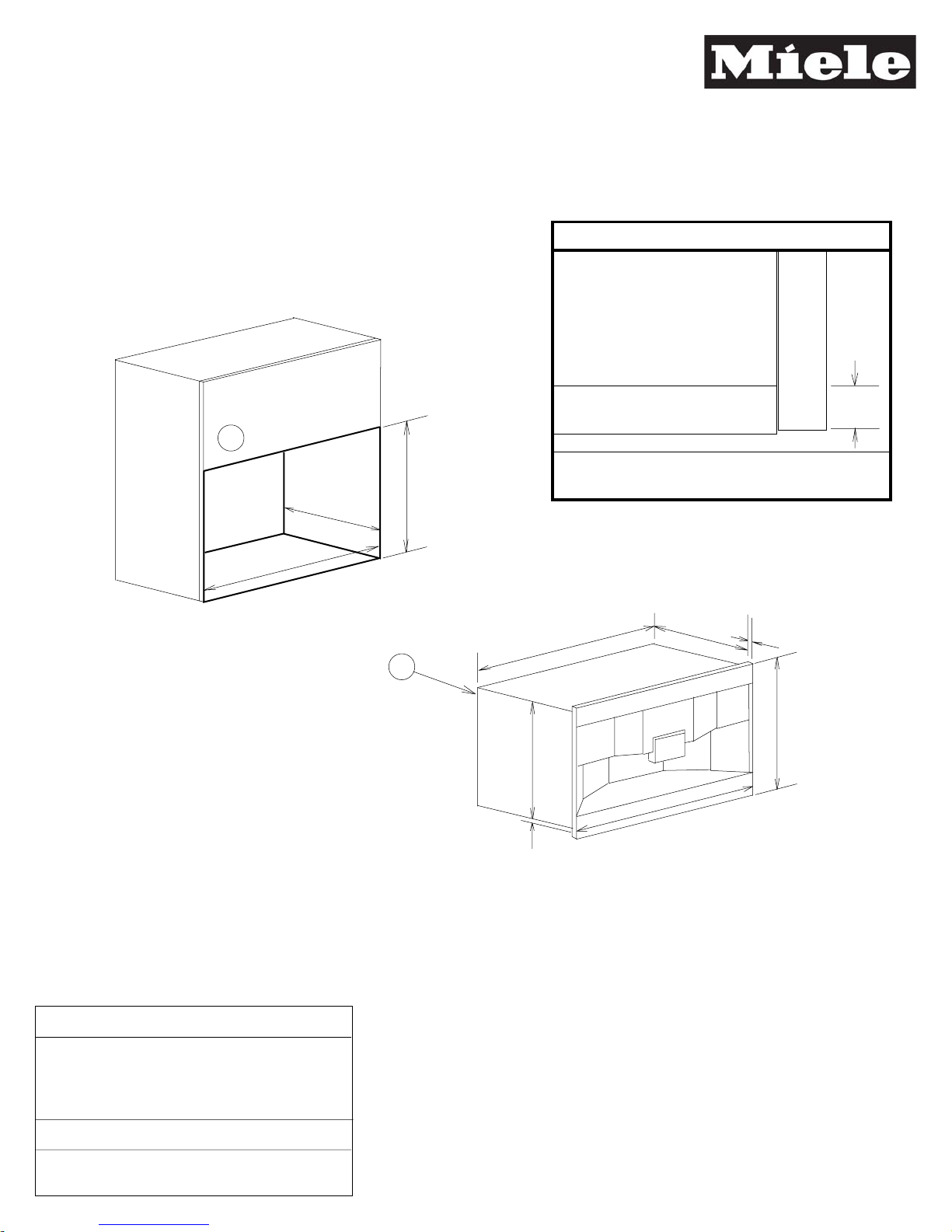

Product and Cut-out Dimensions

Built-in Coffee System

CVA 2650 - Wall cabinet installation

E -

O -

5 foot - 120 Volt - 15 Amp 3-wire

molded plug connects left upper rear.

Standard NEMA 5-15 outlet.

Location must be accessible.

Location Codes

Notes

• All installations must be done in

accordance with local codes.

12" min.

13 3/4"

11 5/ 8"

19 1/2"

7/ 8"

14 5/ 8"

O

13 3/ 4"

See Detail

18 1/ 8" - 18 3/ 8"

18 1/16""

E

1/ 2"

Lower Edge Detail - Full overhang

CVA Housing

Cabinet base

Front of Unit

5/8"

Unit should be installed without removable feet.

Unit will overhang cabinet base

NOTE: Drawing is not to scale.

SPECIFICATION SHEETS 010405

Product and Cut-out Dimensions

Built-in Coffee System

CVA 2650 - Tall cabinet installation

E -

O -

5 foot - 120 Volt - 15 Amp 3-wire

molded plug connects left upper rear.

Standard NEMA 5-15 outlet.

Location must be accessible.

Location Codes

Notes

• All installations must be done in

accordance with local codes.

12" min.

13 3/4"

11 5/ 8"

19 1/2"

7/ 8"

14 5/ 8"

O

14 3/16"

See Detail

18 1/8" - 18 3/ 8"

18 1/16"

E

1/ 2"

Lower Edge Detail - Limited overhang

CVA Housing

Cabinet Shelf

Front of Unit

Removable feet (4)

1/4"

Unit should be installed with removable feet in

place to prevent contact with cabinet doors
