Installation instructions

Dishwasher

To prevent accidents

and machine damage,

read these instructions

before

installation or use.

M.-Nr. 05 620 922

IMPORTANT SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . 5

Caring for the environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Disposal of the packing material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Disposal of an old machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Prod ct and C t-o t Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

1. Install the steam deflector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

2. Install the mounting brackets. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

3. Install the slide skis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4. Install the dishwasher under the countertop . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5. Level the legs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6. Install the control panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

7. Align the control panel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

8. Install the custom door panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

9. Secure the dishwasher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

10. Adjust the door springs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

11. Make the plumbing connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

12. Make the electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

13. Test the unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

14. Install the toekick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Contents

Installation

Installation, maintenance and

repair work should be by a Miele

authorized service technician. Work by

unqualified persons could be a hazard

and may void the warranty.

This equipment is not designed for

maritime use or for use in mobile

installations such as caravans or

aircraft. However, under certain

conditions it may be possible for an

installation in these applications. Please

contact the nearest Miele dealer or the

Miele Technical Service Department

with specific requirements.

Inspect the dishwasher for

transport damage. Do not install or

use a damaged unit. Contact the place

of purchase.

This dishwasher must be installed

under a continuous countertop

secured to adjacent cabinetry.

Do not install this dishwasher

beneath a cooking surface or oven.

Do not, under any circumstances,

cut the intake hose or submerge in

liquid. This hose contains electrical

components that could cause injury or

property damage if cut or submerged.

If there is any doubt concerning

installation contact the Technical

Service Department.

USA 1-800-999-1360

[email protected]

CDN 1-800-565-6435

[email protected]

,During the installation process,

please be careful of sharp edges

that can cause harm.

IMPORTANT SAFETY INSTRUCTIONS

Electrical safety

Before installation, make sure the

voltage and frequency listed on the

data plate correspond with the

household electrical supply. This data

must correspond to prevent injury and

machine damage. Consult a qualified

electrician if in doubt.

To guarantee the electrical safety

of this appliance, continuity must

exist between the appliance and an

effective grounding system.

It is imperative that this basic safety

requirement be met. If there is any

doubt, have the electrical system of the

house checked by a qualified

electrician. The manufacturer cannot be

held responsible for damages caused

by the lack, or inadequacy of, an

effective grounding system

Before installation or service,

disconnect the power supply to the

work area by manually "tripping" the

circuit breaker, unplugging the unit, or

removing the fuse.

Do not use an extension cord to

connect the unit to electricity.

Extension cords do not guarantee the

required safety of the appliance, (e.g.

danger of overheating).

Child safety

Ensure that any plastic wrappings,

bags etc. are disposed of safely

and kept out of the reach of babies and

young children. Danger of suffocation!

If the appliance is removed from its

installation and will not be used,

the door to the wash cabinet should be

removed to prevent children from being

locked in the machine.

When discarding an old

dishwasher, unplug it from the

power outlet, remove the door to the

wash cabinet and cut off the power

cord.

IMPORTANT SAFETY INSTRUCTIONS

Installation

L’installation et les travaux de répa-

ration et d’entretien doivent être ef-

fectués par un technicien de service

autorisé Miele. Les travaux effectués

par des personnes non qualifiées,

pourraient être dangereux et faire annu-

ler la garantie.

Cet équipement n’a pas été conçu

pour usage maritime ou pour les

installations mobiles telles que les rou-

lottes ou les avions. Toutefois, il peut

être parfois possible de faire

l’installation de ces applications sous

certaines conditions. Veuillez contacter

le Concessionnaire Miele le plus près

de chez-vous ou le Département du

service technique Miele pour leur don-

ner vos exigences précises.

Inspecter le lave-vaisselle pour voir

s’il a été endommagé lors de

l’expédition. Ne pas installer ou utiliser,

un appareil endommagé. Veuillez

contacter le point d’achat.

Ce lave-vaisselle doit être installé

sous un comptoir continu bien fixé

aux armoires adjacentes.

Ne pas installer ce lave-vaisselle

sous une surface de cuisson ou un

four.

Ne jamais, sous aucunes circons-

tances, couper le boyau de prise

ou submerger dans un liquide. Ce

boyau contient des éléments électri-

ques qui pourraient causer des blessu-

res ou des dégâts matériels s’ils sont

coupés ou submergés.

Si vous avez des doutes au sujet

de l’installation, contactez le Dé-

partement du service technique Miele.

USA 1-800-999-1360

[email protected]

CDN 1-800-565-6435

[email protected]

,Durant le processus

d’installation, veuillez faire attention

aux rebords coupants qui peuvent

blesser.

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Séc rité électriq e

Avant l’installation, s’assurer que la

tension et la fréquence énumérées

sur la plaque signalétique correspon-

dent à la source d’électricité de la rési-

dence. Ces données doivent corres-

pondre afin d’éviter de vous blesser et

d’endommager l’appareil. Consulter un

électricien qualifié si vous avez des

doutes.

Pour garantir la sécurité électrique

de cet appareil, il doit y avoir conti-

nuité entre l’appareil et un système effi-

cace de mise à la terre. Ce critère de

sécurité doit absolument être respecté.

Si vous avez des doutes, faire vérifier le

système électrique de votre maison par

un électricien qualifié. Le fabricant ne

peut pas être tenu responsable des

dommages causés par un système de

mise à la terre efficace, manquant ou

inadéquat.

Débrancher le courant de la zone

de travail avant l’installation, en dé-

branchant l’appareil, retirant le fusible

ou en faisant "sauter" le disjoncteur.

Ne pas utiliser de rallonge pour

brancher l’appareil. Les rallonges

ne garantissent pas la sécurité requise

pour l’appareil, (par ex. danger de sur-

chauffage).

Séc rité des enfants

S’assurer de disposer de tous les

emballages de plastique, sacs etc.

et de les garder hors de la porté des

bébés et jeunes enfants. Danger de

suffocation!

Si l’appareil est retiré de son instal-

lation et que vous ne l’utilisez pas,

vous devez retirer la porte du meuble

de lavage pour empêcher les enfants

de s’enfermer dans l’appareil.

Pour disposer d’un ancien

lave-vaisselle, le débrancher de la

prise, enlever la porte du meuble de la-

vage et couper le cordon électrique.

INSTRUCTIONS IMPORTANTES SUR LA SÉCURITÉ

Disposal of the packing

material

The cardboard box and packaging

protect the appliance during shipping.

These materials are biodegradable and

recyclable. Please recycle.

Ensure that any plastic wrappings,

bags etc. are disposed of safely and

kept out of the reach of children.

Danger of suffocation!

Disposal of an old machine

Old appliances may contain materials

that can be recycled. Please contact

your local recycling authority about the

possibilty of recycling these materials.

Ensure that the appliance presents no

danger to children while being stored

for disposal. Before discarding an old

appliance, unplug it from the outlet and

cut off its power cord and remove any

doors to prevent hazards.

Caring for the environment

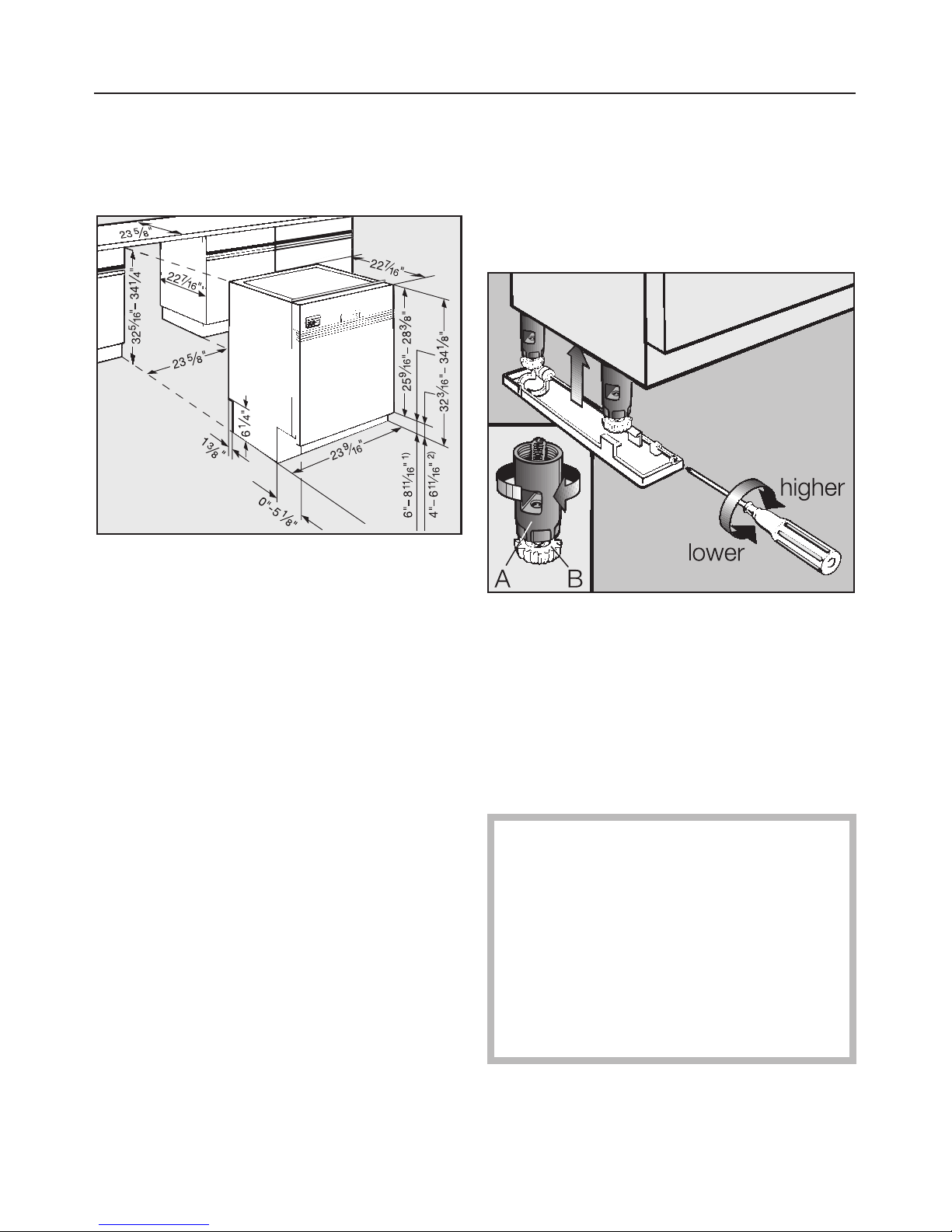

G 600 Series Dishwashers

F ll size models G 636 - G 698

Removing the leg extensions

The black leg extensions can be

removed to reduce the height of the

machine to 32 1/4" - 33" (819 - 838 mm)

(see Inset).

A = Black leg extension (removable)

B = White leg (must be installed on

machine).

^After removing the black leg

extensions, screw the white legs onto

the dishwasher.

Machine heights of 33 1/4" - 34"

(845- 864 mm) are not possible

using the supplied legs.

For this height range, or for heights

greater than 34 7/8" (886 mm),

extended legs (part # 02 702 601)

are necessary.

Contact the Miele Technical Service

Department for the appropriate legs.

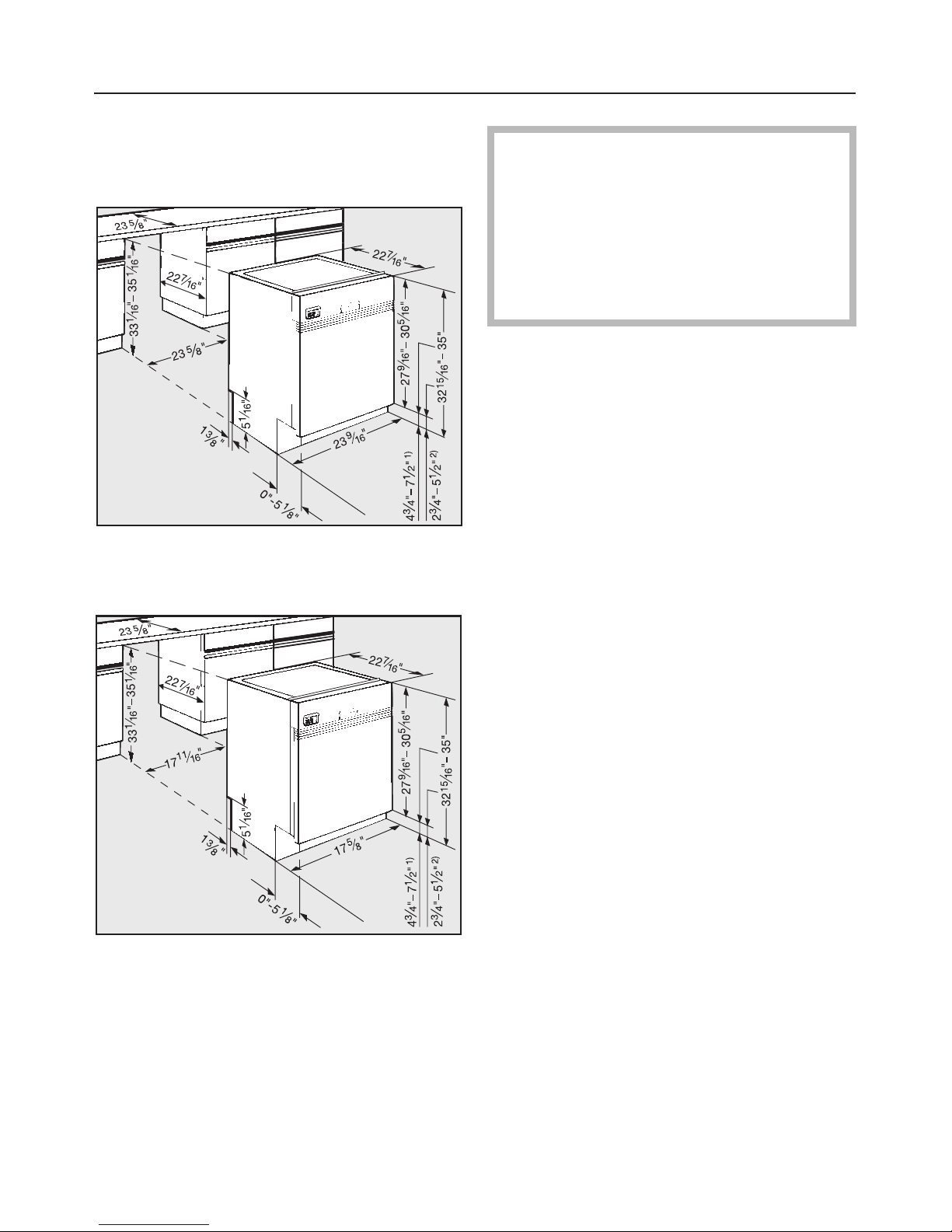

Prod ct and C t-o t Dimensions

G 800 Series Dishwashers

F ll size models G 836 - G 898

Slimline models G 801 - G 832

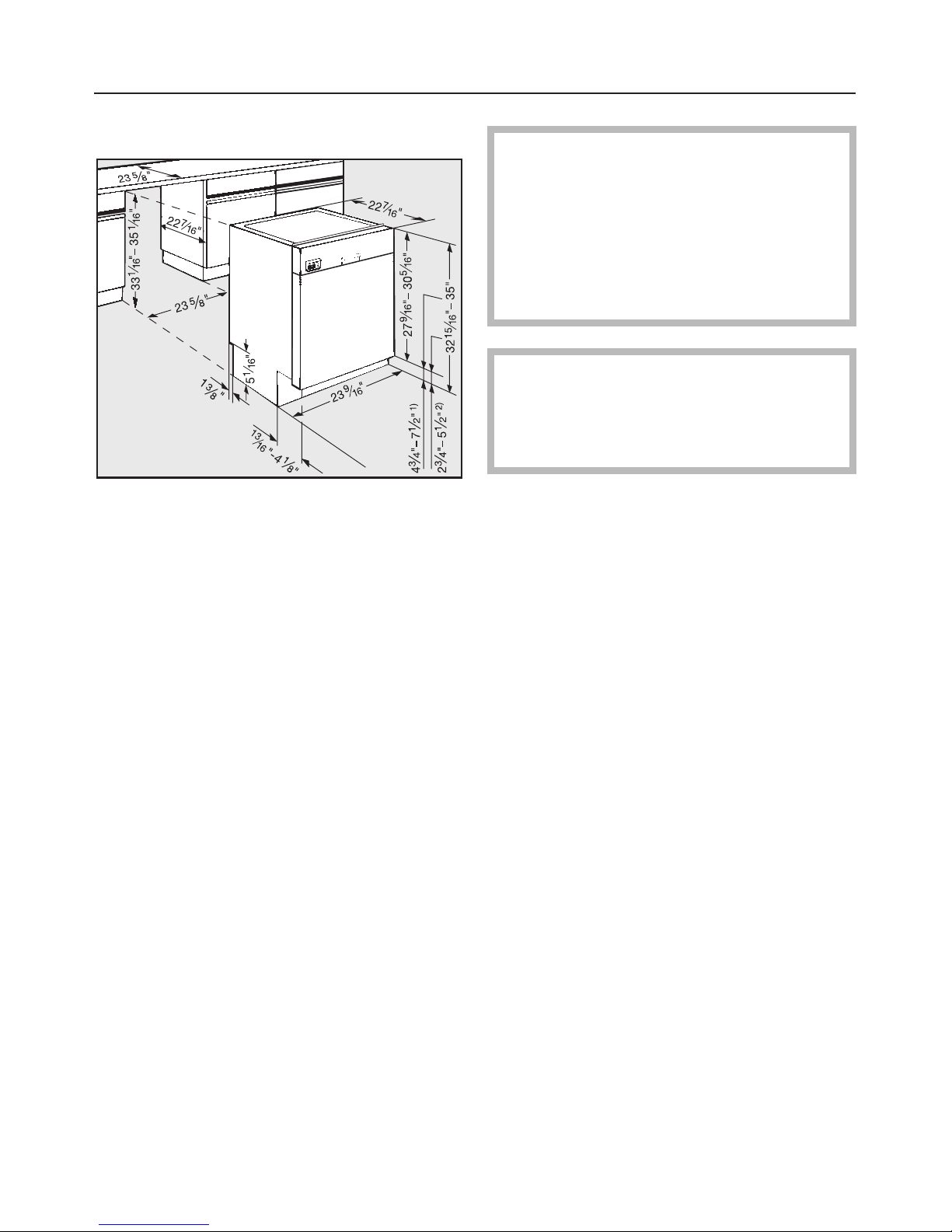

Machine heights of 35" - 37"

(889 - 940 mm) can be obtained if

the supplied legs are removed and

extended legs are attached.

Contact the Miele Technical Service

Department for the appropriate legs

(part # 02 702 601).

Prod ct and C t-o t Dimensions

Prefinished models Machine heights between 35" and

37" (889 - 940 mm) can be obtained

if the supplied legs are removed and

extended legs are attached. Please

contact the Miele Technical Service

Department for the appropriate legs

(part # 02 702 601).

,To ensure stability, this

dishwasher should only be installed

under a continuous countertop and

securely fastened.

Prod ct and C t-o t Dimensions
