Owner’s Manual
Milescraft Inc.
Rockford, IL 61109
www.milescraft.com
Model
1097
2 3
4
-2-
Tool Holder # (DPHEAD)
Tower #40031

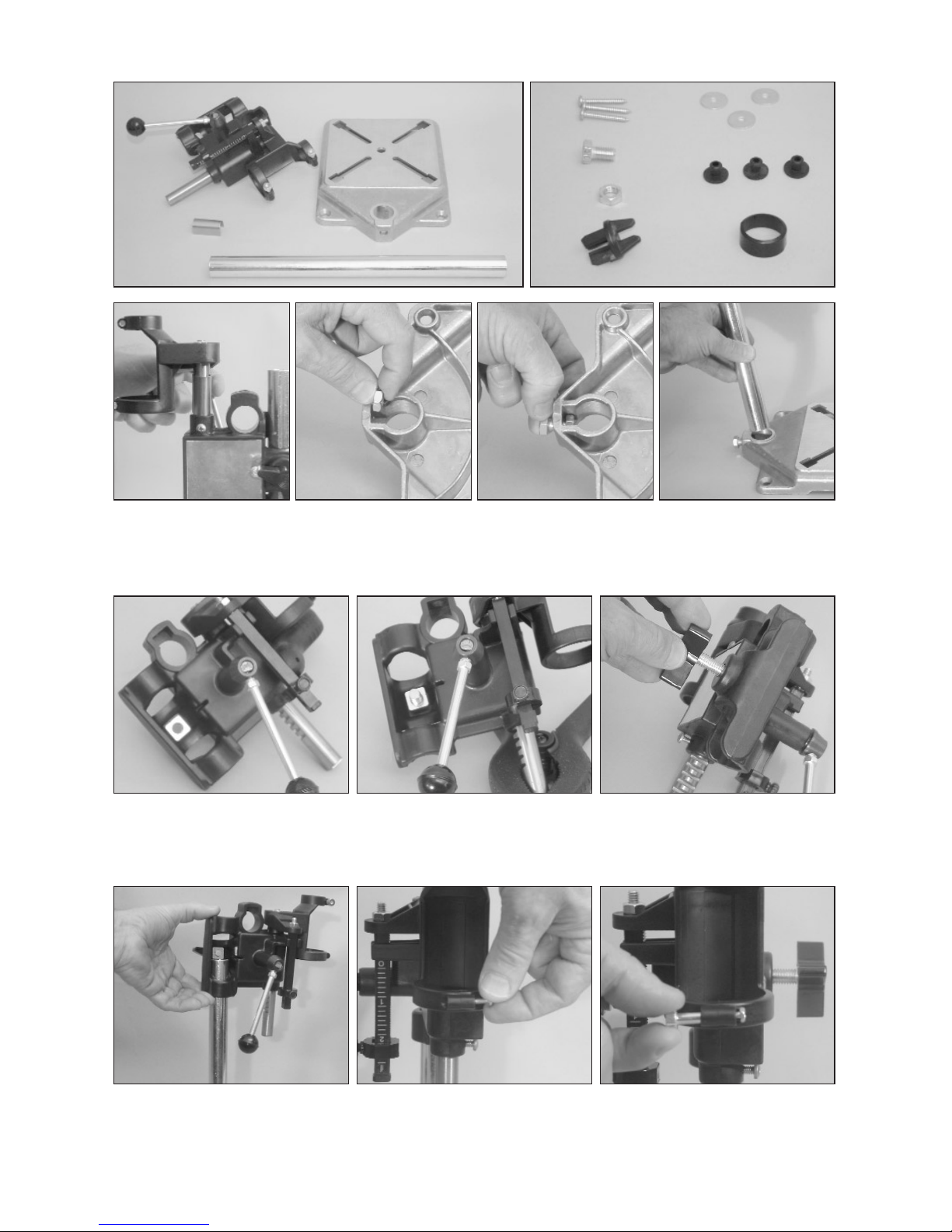

Assembly
56
789
1
Insert Tower Nut into slot provided on
the underside of the base plate.
Insert Tower into
hole at end of Base
Plate, and tighten
Tower Bolt
Screw Tool Holder
Adjusting Screw into
the Tool Sleeve Nut
Screw Tool Holder
Adjusting Screw inserted
into Tool Sleeve Nut
Insert Tool Sleever Nut into
slot provided on the inside
of the Tower Sleeve.
Slide Tool Holder over Tower
and tighten Adjusting Screw
to hold in place
Insert Tool Strap Bolt into
Tool Strap
Screw Retainer Bolt into
Tool Strap Bolt
Remove stabilizer
sleeve and discard.
(used for
shipping only).
Base Plate #40012
(3) Screws #40351
(3) Washers #40351
Tower bolt #4002
Tower nut #4015
(3) Base grommets #40341
Tower cap #40041 Ring #36130
-3-
2 3
456
789
1
Insérer l’écrou de la colonne dans la
rainure prévue à cet effet, sous
l’embase.
Insérer la colonne dans
l’orifice à l’extrémité de
l’embase et serrer
l’écrou de la colonne.
Visser la vis de réglage
du porte-outil dans
l’écrou manchon.
Visser la vis de réglage du
porte-outil insérée dans
l’écrou manchon.
Insérer l’écrou manchon dans
la rainure prévue sur l’intérieur
du manchon de la colonne.
Faire glisser le porte-outil sur
la colonne et serrer la vis de
réglage pour maintenir en
place.
Insérer le boulon d’attache
d’outil dans l’attache d’outil.
Visser le boulon de
retenue dans le boulon
d’attache d’outil.
enlevez la douille et
l'ecart de stabilisateur
(utilise pour
embarquer seulement)
Porte-outil # (DPHEAD)
Colonne #40031
Assemblage
Embase #40012
(3) Vis #40351
(3) Rondelles #40351
Boulon de colonne #4002
Ecrou de colonn #4015
(3) canons isolants bas
#40341
Tower cap #40041 Ring #36130
-4-
2 3
4
Portaherramientas
# (DPHEAD)
Columna #40031
Montaje
56
789
1
Inserte la tuerca de columna en el
orificio provisto en la parte de abajo de
la base.
Inserte la columna en el
agujero del extremo de
la Base, y apriete el
tornillo de columna
Atornille el portaherramientas
ajustando el tornillo dentro
del mando de bloqueo.
Atornille el portaherramientas
ajustando el tornillo dentro del
mando de bloqueo.
Inserte el mando de bloqueo
en el orificio provisto en el
costado de la manga de
columna.
Deslice el portaherramientas
sobre la columna y asegure el
tornillo de ajuste para
mantenerlo en su lugar.
Inserte el Tornillo de Aro en el
Aro de la herramienta.
Atornille el Tornillo de
Retención en el Tornillo de
Aro de la Herramienta.
quite la manga y el
descarte del
estabilizador (utilizado
para enviar solamente)
Base #40012
(3) Screws #40351
(3) Arandelas #40351
Tornillo de Columna #4002
Tuerca Hexagonal de
Columna #4015
(3) ojales bajos #40341
Tower cap #40041 Ring #36130
-5-
ATTACHMENT ACCEPTS DREMEL®
ROTARY MODELS 275, 285, 395,
AND 398
ATTENTION: Read this entire instruction
manual carefully before using your
Precision Tool Stand. Retain instructions
for future reference. Your Precision Tool
Stand will convert Rotary Tools to a Drill
Press for drilling accuracy.
NOT FOR USE WITH CORDLESS
ROTARY TOOLS
1. If using a Dremel Rotary Tool, check the
model number against the listing below to
determine which bushing to use.
DREMEL ROTARY TOOL MODELS BUSHING REQUIRED
275, 285, 395 (TYPE I, II, IV, V) . . . . . . . . USE: Black Bushings in small clamp.
398 Professional
-6-
-7-

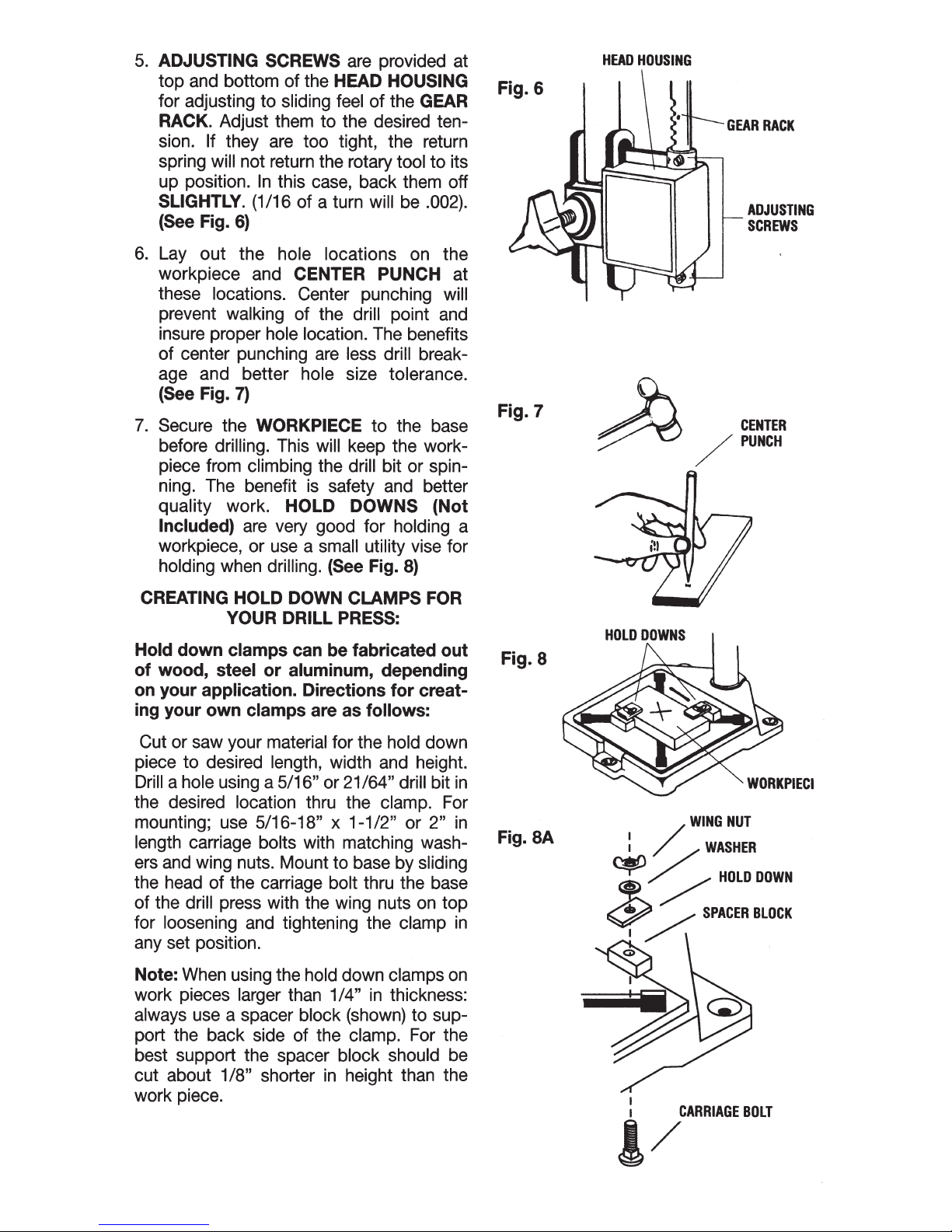

-8-
-9-

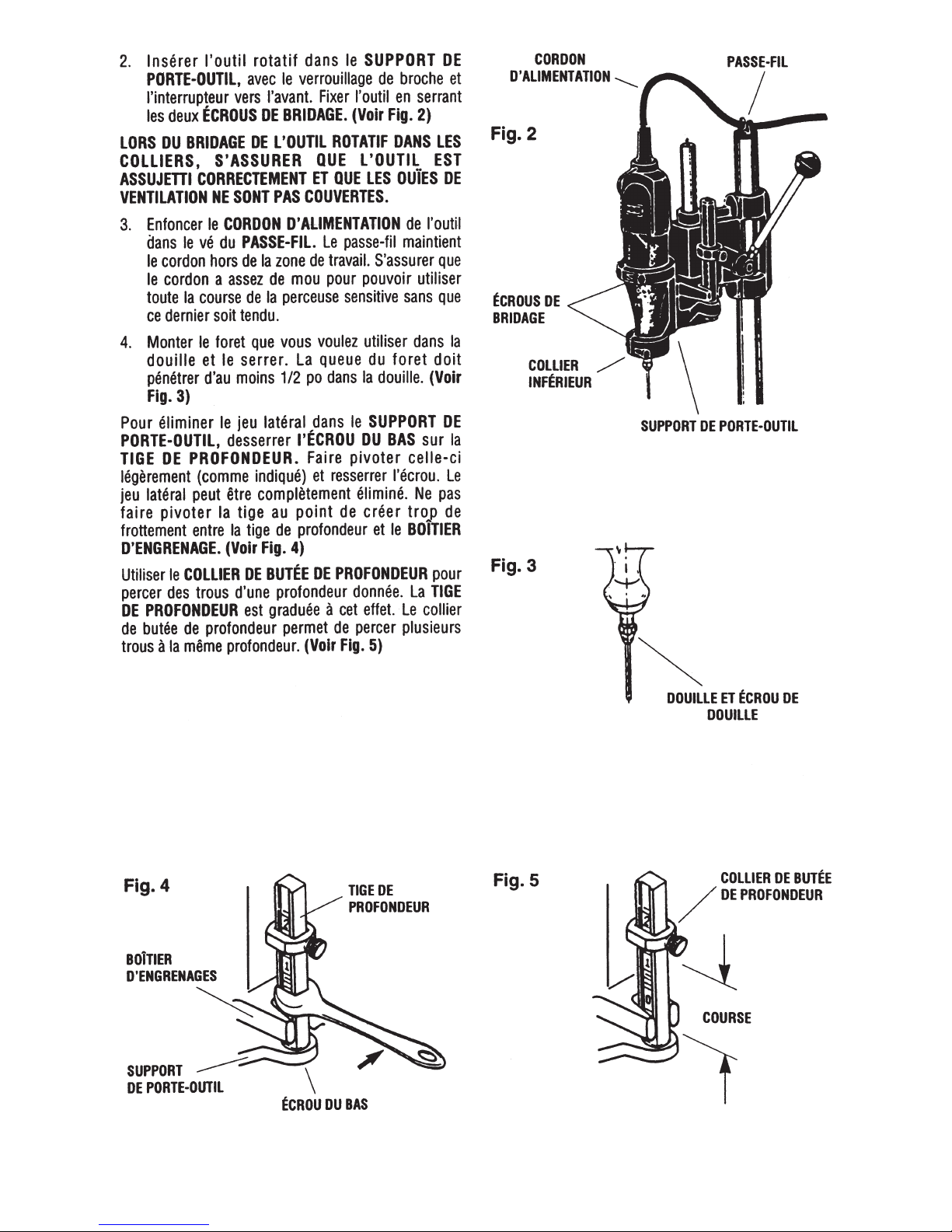

ACCESSOIRE COMPATIBLE AVEC LES
OUTILS ROTATIFS DREMEL®MODÈLES
275, 285, 395 ET 298.
ATTENTION : lire ce manuel d’instructions dans sa totalité
avant d’utiliser le Precision Tool Stand. Conserver les
instructions pour future référence. Le Precision Tool Stand
permet de convertir les outils rotatifs en perceuse à colonne
pour obtenir des trous de précision.
1. UTILISATION: si un outil rotatif Dremel est utilisé, vérifier
le numéro dans la liste ci-dessous pour déterminer le manchon
à utiliser.
MODÈLE D'OUTIL ROTATIF DREMEL MANCHON REQUIS
275, 285, 395 (TYPE I, II, IV, V). . . . . . . . . . . UTILISER: le manchon noir
398 Professional dans le petit collier
-10-
