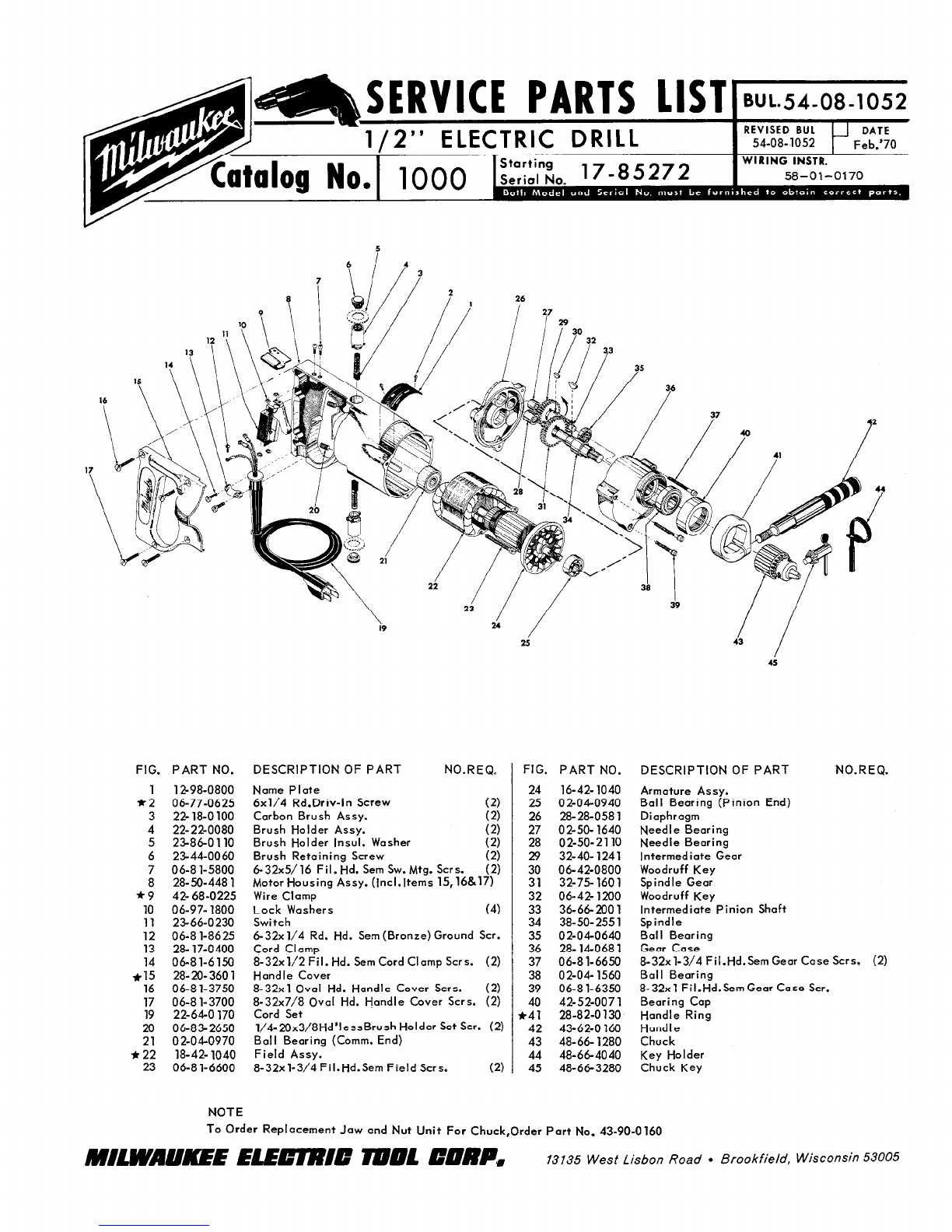

Milwaukee Electric Drill Guida

FIG. PART NO.

1 12-98-0800

*2 06-77-0625

3 22-18-O 100

4 22-22-0080

5 23-86-0110

6 23-44-0060

7 06-8 l-5800

8 28-50-448 1

*9 42-68-0225

10 06-97-1800

11 23-66-0230

12 06.8 l-8625

13 28-17-0400

14 06-81-6150

*I5 28-20-360 1

16 06-81-3750

17 06-8 l-3700

19 22-64-O 170

20 06.852650

21 02-04-0970

t22 18-42-1040

23 06-8 l-6600

NOTE

DESCRIPTION OF PART NO.REQ.

Name Plate

6x1/4 Rd.Driv-In Screw (2)

Carbon Brush Assy. (2)

Brush Holder Assy. (2)

Brush Holder Insul. Washer

Brush Retaining Screw I;;

632x5/16 Fil. Hd. Sem SW. Mtg. Scrs. (2)

Motor Housing Assy. (lncl.ltems 15,16&17)

Wire Clamp

Lock Washers (4)

Switch

6-32x l/4 Rd. Hd. Sem (Bronze) Ground Ser.

Cord Clamp

8.32~1/2FiI.Hd.SemCordClompScrs. (2)

Handle Cover

8-32x1 Oval Hd. Handle Cover Scrs. (2)

8-32x7/8 Oval Hd. Handle Cover Scrs. (2)

Cord Set

1/4.20~3/8Hd’lessBrush Holder Set Ser. (2)

Boll Bearing (Comm. End)

Field Assy.

8-32x1-3/4 Fil.Hd.Sem Field Scrs. (2)

FIG. PART NO.

24 16-42-1040

25 02.060940

26 28-28-058 1

27 02-50-1640

28 02-50-2110

29 32-40-1241

30 06-42-0800

31 32-75-160 1

32 06-42-1200

33 36.66200 1

34 38-50-255 1

35 02.060640

36 28-14-068 1

37 06.8 1.6650

38 02-04-1560

39 06-8 l-6350

40 42-52-007 1

*41 28-82-0130

42 43-62-O 160

43 48-66-1280

44 48-66-4040

45 48-66-3280

DESCRIPTION OF PART NO.REQ.

Armature Assy.

Ball Bearing (Pinion End)

Diaphragm

Needle Bearing

Intermediate Gear

Woodruff Key

Spindle Gear

Woodruff Key

Intermediate Pinion Shaft

Spindle

Ball Bearing

Gear Case

8-32x1-3/4 Fil.Hd.Sem Gear Case Scrs, (2)

Bal I Bearing

8.32~1 Fil.Hd.Sem Gear Case Ser.

Bearing Cap

Handle Ring

Handle

Chuck

Key Holder

Chuck Key

To Order Replacement Jaw and Nut Unit For Chuck,Drder Port No. 43.90.0160

MILYYRUAGEEEM-DE IRIRL CMlWg 13135 West Lisbon Road l Brookfield, Wisconsin 53005
