Modellbau Laffont T2901 Manuale utente

Werkhalle

Art.-Nr. T2901

Dieser Bausatz enthält:

- alle Bauteile aus hochwertigem, durchgefärbten Architektur-Hartkarton

in matter, realistischer Farbgebung, präzise geschnitten

- Fensterfolie

- ausführliche Bauanleitung mit 3D-Darstellungen

Modellbauartikel, kein Kinderspielzeug, nicht für Kinder unter 15 Jahren

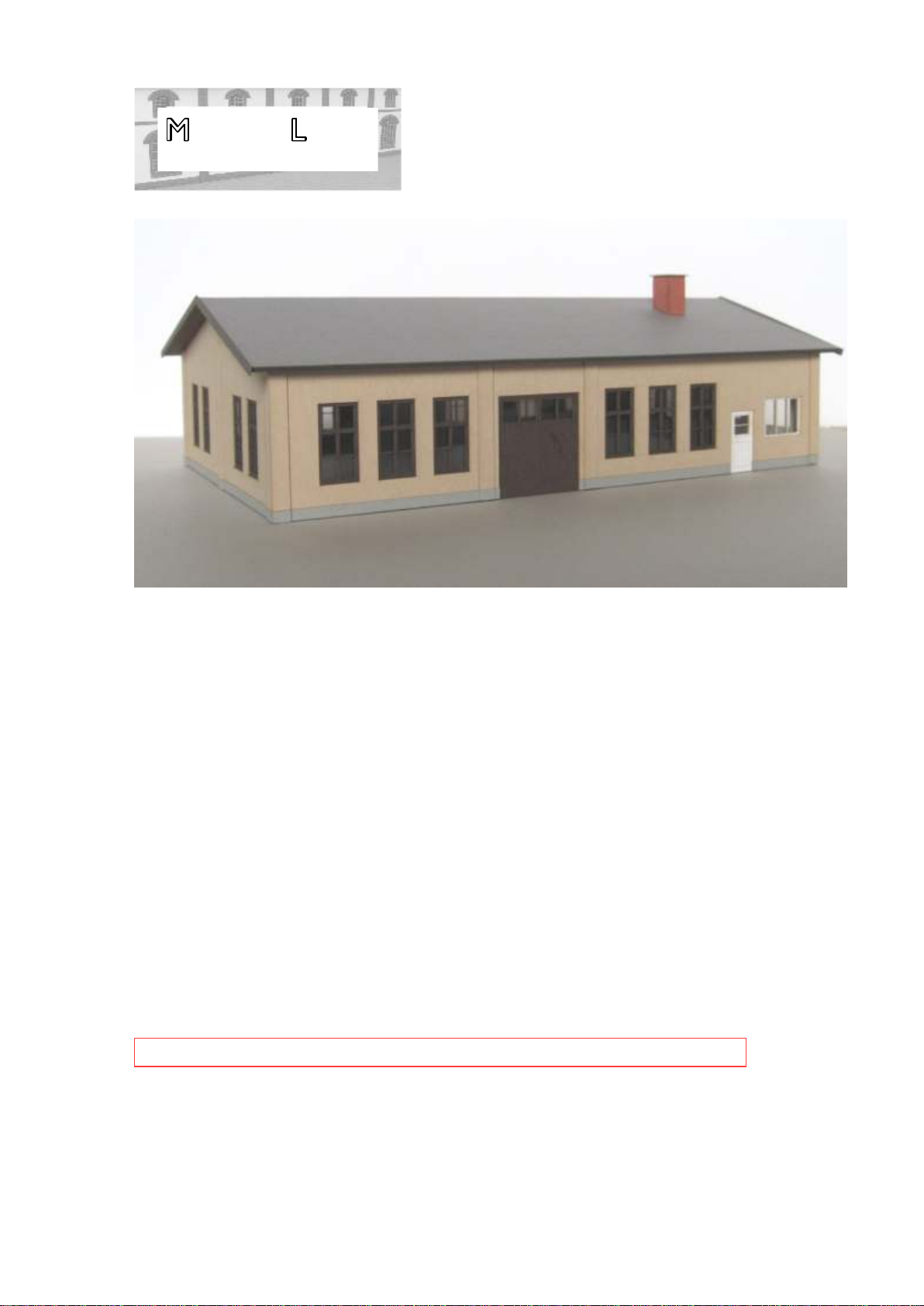

Authentische DDR-Werkhalle verputzt, mit Mauervorsprüngen und Sockel

Abmessungen des montierten Bausatzes (LxBxH): ca. 172x103x50mm

Bausatz Maßstab 1:120 (Spur TT)

odellbau affont

PROFESSIONALLASERCUT

Dipl.-Ing. Stefan Laffont

Postanschrift:

Schlossparkstraße 23

D-52072 Aachen

Tel.: 0241 - 912 97 36

E-Mail: [email protected]

www.Modellbau-Laffont.de

www.Modellbau-Laffont.com (Online-Shop)

Hinweise für den Zusammenbau:

Der Bausatz besteht aus durchgefärbtem Architektur-Hartkarton in matter,

realistischer Farbgebung und benötigt daher keine Lackierung, kann jedoch z.B.

mit Pulverfarben oder vielen anderen Farben lackiert oder gealtert werden.

Die Anhängepunkte der Bauteile sind z.B. mit einem Cutter zu lösen.

Für die Verklebung wird handelsüblicher Express-Holzleim empfohlen. Der Kleber sollte dünn

und flächig verteilt werden. Bei kleinen Bauteilen kann der Kleber z.B. mit einem Zahnstocher

aufgetragen werden. Für die Verklebung der Fensterfolie wirdAlleskleber empfohlen. Die

Bauteile sollten nach dem Verkleben einige Minuten mit Gewichten beschwert oder mit

Klammern zusammengepresst werden.

Notes for assembly:

The kit consists of solid colored architectural hard cardboard in matt,

realistic coloring and therefore does not require painting, but may e.g.

be painted or aged with powder paints or many other colors.

The attachment points of the components are e.g. to solve with a cutter.

For the gluing commercial wood glue is recommended. The glue should be thin

and distributed over a wide area. For small components, the adhesive may e.g. with a toothpick

be applied. For gluing the window foil, all-purpose glue is recommended.

The components should be weighted with weights for a few minutes after bonding or with

Clamps are pressed together.

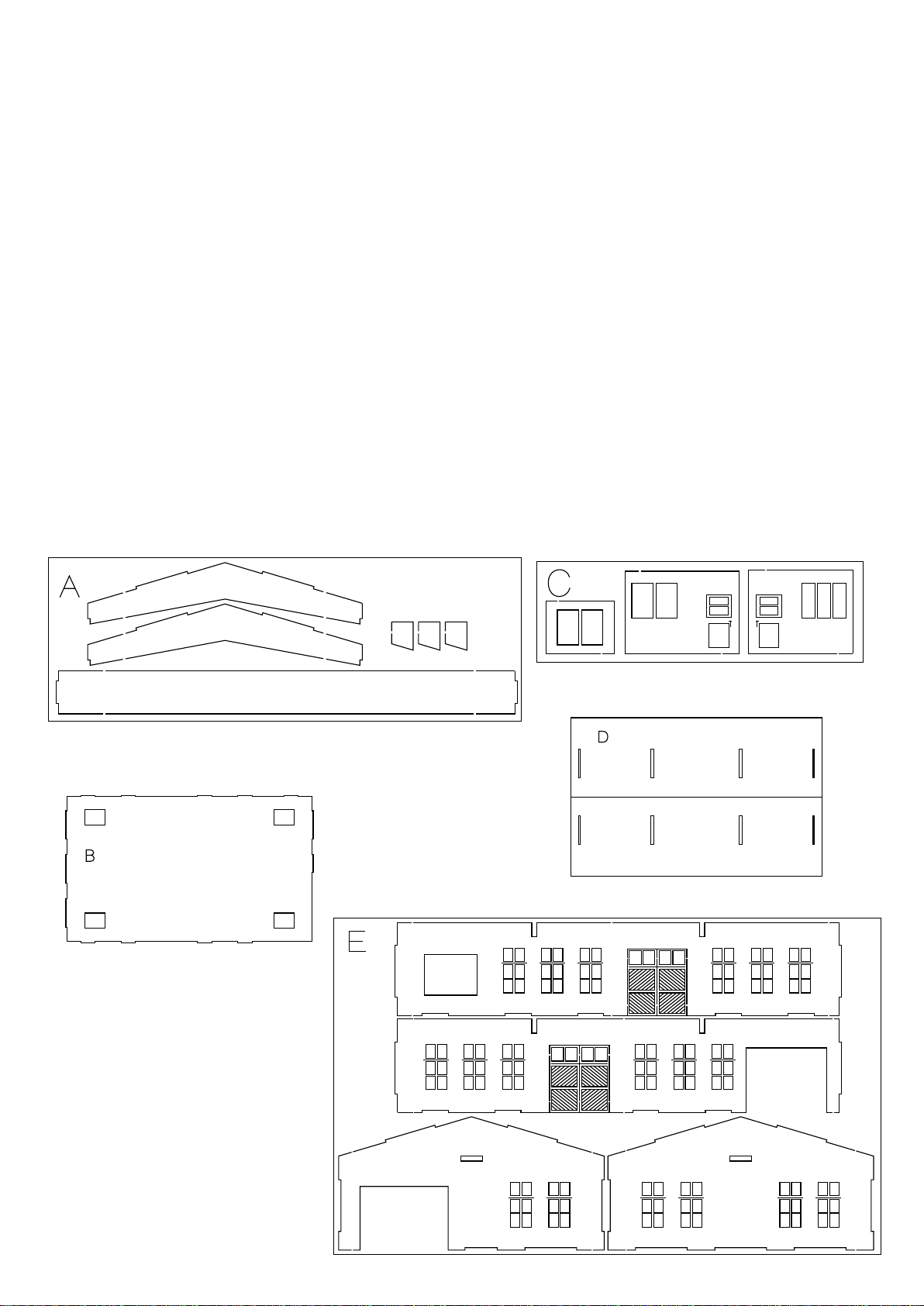

a1 a2

a3

b1

c1 c2 c3

d1

e1

e2

e3 e4

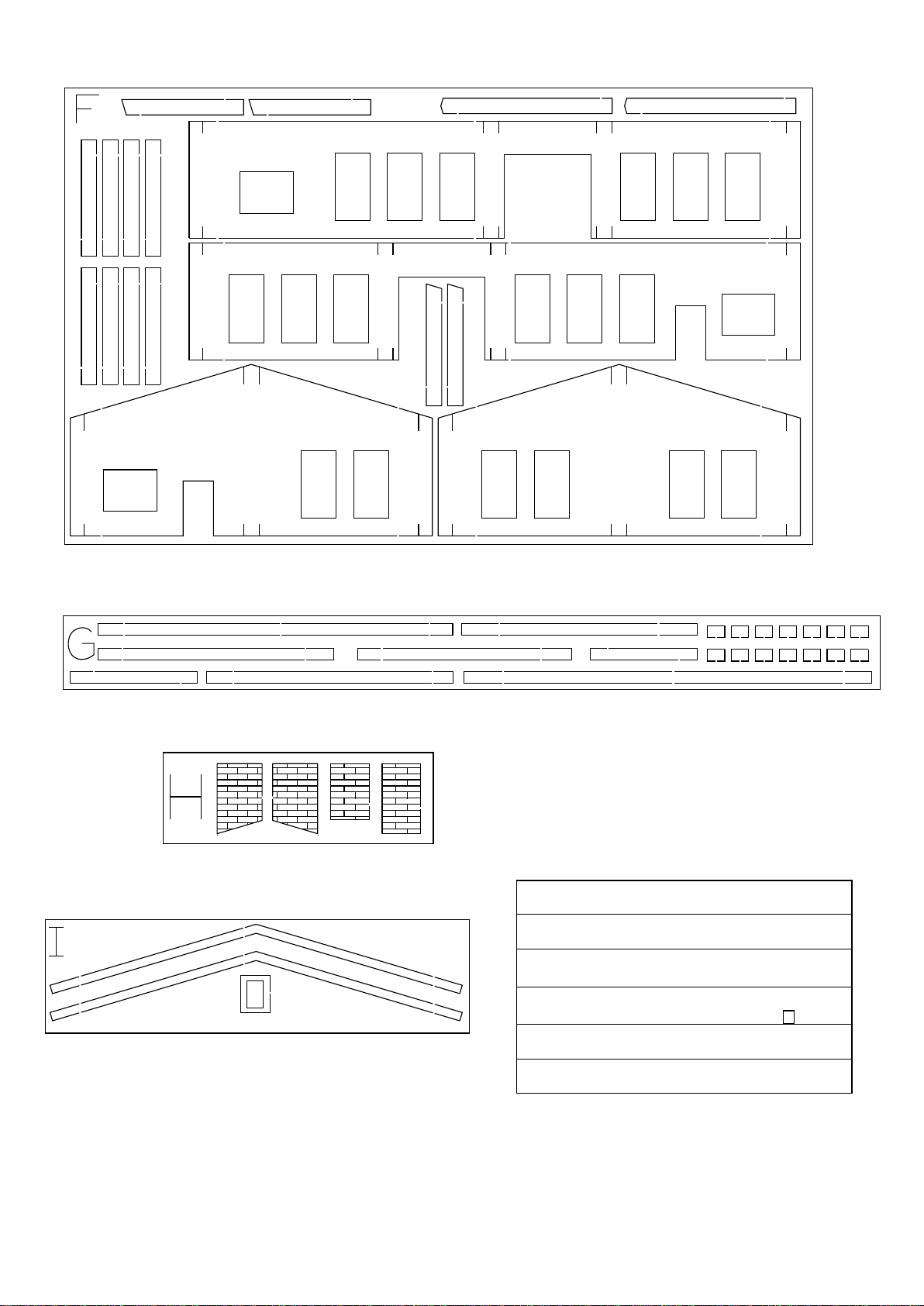

f8

f2

f3 f4

f5

f6

f7

f1

g1 g2 g3

g4 g5

g6 g7 g8

g9

h1 h2 h3 h4

i1 i2 j1

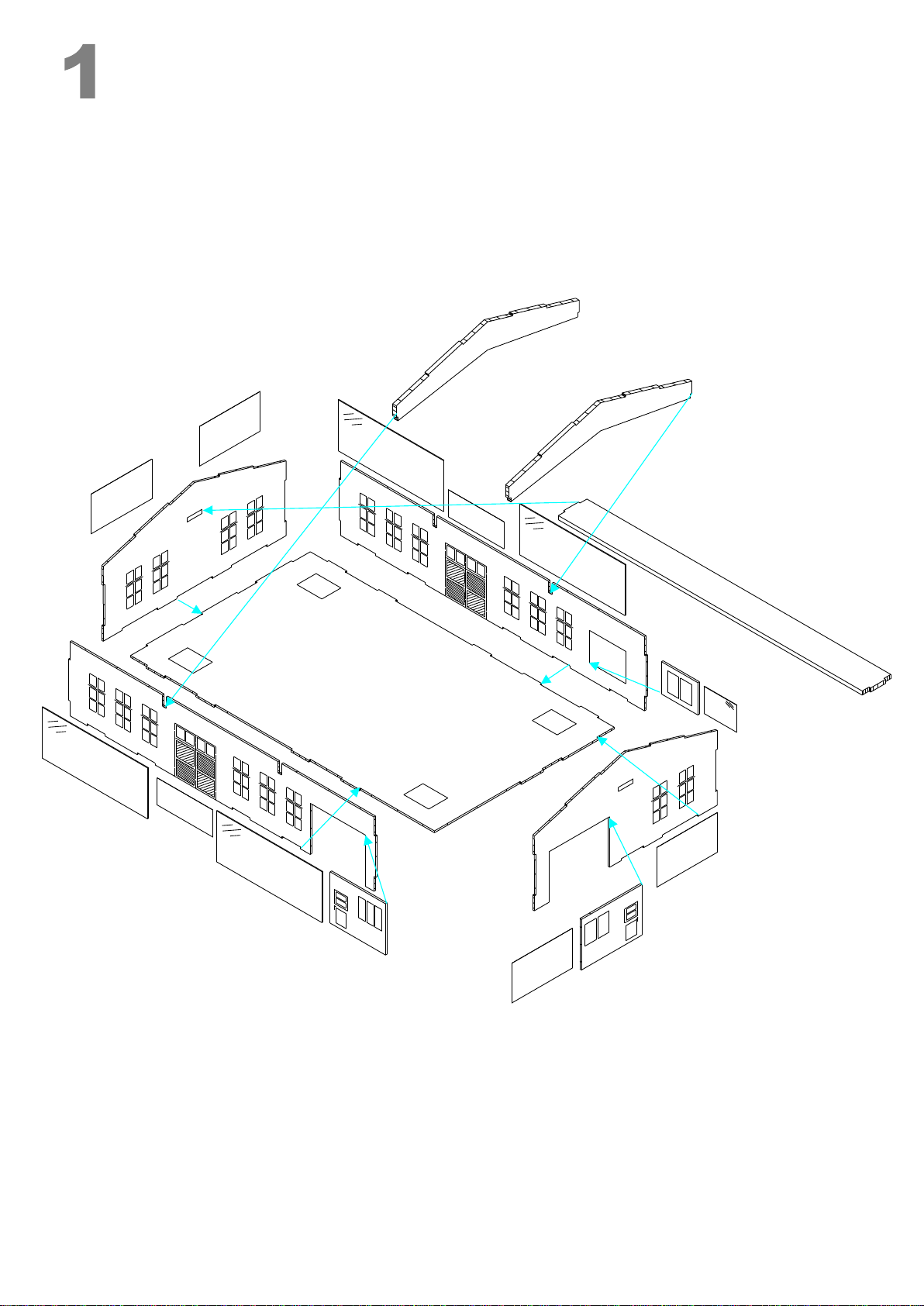

zuerst Folie

zuschneiden

und aufkleben

zuerst Folie

zuschneiden

und aufkleben

First film cut to size and stick

zuerst Folie

zuschneiden

und aufkleben

e1

e2

e4

e3

b1

a3

a1 a1

c2

c3

c1

vorsichtig

knicken

cautious wrinkles

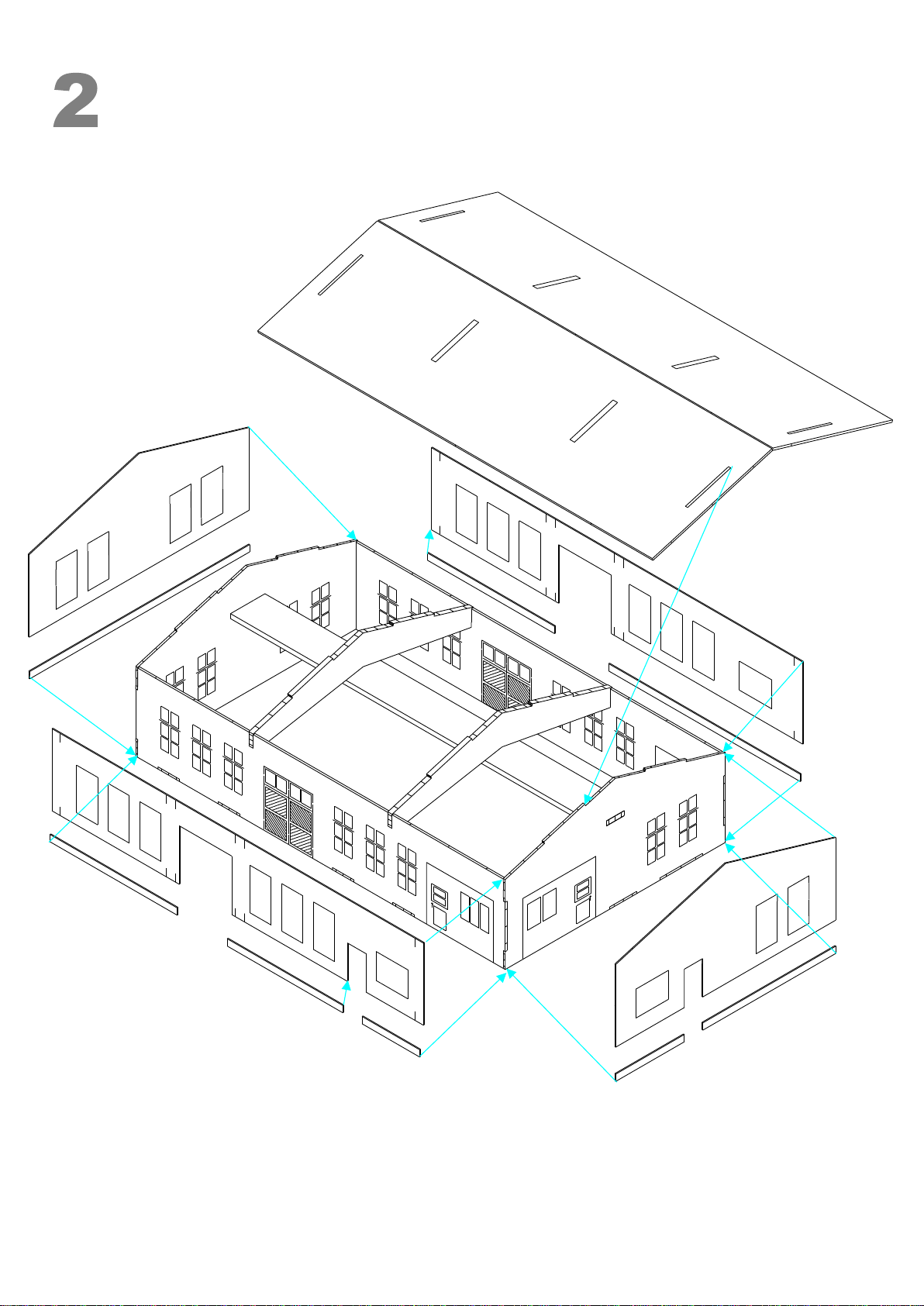

zuerst seiten,

dann Längsseiten montieren

Giebel

first gable ends, then longitudinal sides mount

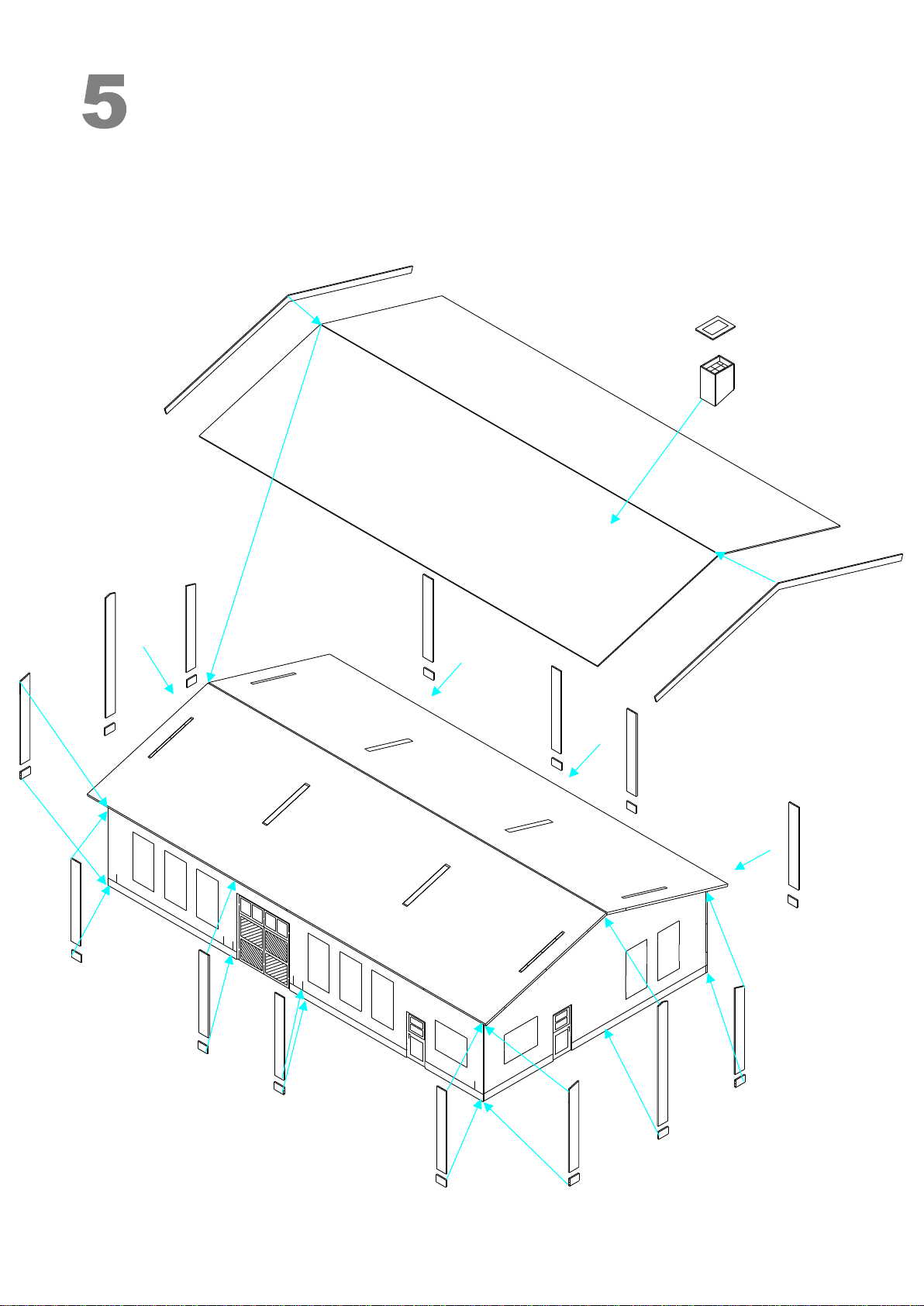

d1

f3

f4

f1

f2

g6

g7

g8

g4

g5

g1

g2

g3

a2 a2

h1

h2 h3

h4

vorsichtig

knicken

cautious wrinkles i1

j1

i2

i2

g9

g9

g9

g9

g9

g9

g9

g9

f6

f7

f7

f5

f5

f8 f8

f8

f8

f8

f8

f8
