MODSTER SR100 Hurricane Manuale utente

Segelyacht SR100 Hurricane

Betriebsanleitung / Manual

Betriebsanleitung - MODSTER SR100 Hurricane

2 www.modster.at

Inhalt

Einleitung...................................................................................................................................................................................................3

Warnung und Sicherheitshinweise..........................................................................................................................................3

Vor dem Start..........................................................................................................................................................................................4

Lieferumfang............................................................................................................................................................................................5

Installation und Nachjustierung...........................................................................................................................................6-11

Transmitter und Empfänger binden......................................................................................................................................12

Senderfunktionen...............................................................................................................................................................................12

Segelanleitung......................................................................................................................................................................................13

Segel Checkliste...................................................................................................................................................................................14

Nach dem Fahren...............................................................................................................................................................................14

Wartung und Pﬂege.........................................................................................................................................................................14

Hinweis zur Entsorgung von Altbatterien..........................................................................................................................15

Gewährleistungsausschluss.........................................................................................................................................................16

Konformitätserklärung...................................................................................................................................................................33

Betriebsanleitung - MODSTER SR100 Hurricane

www.modster.at 3

Einleitung

Warnung und Sicherheitshinweise

Wir freuen uns sehr, dass Sie sich für MODSTER Produkt entschieden haben und sind uns

sicher, dass Sie sehr viel Freude mit der MODSTER SR100 Compass haben werden.

Sie haben somit die richtige Entscheidung in Sachen Produktqualität & Ersatzteilversorgung getroffen.

Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion überprüft. Unsere Produkte

entsprechen den in der EU gefordeten Normen und Richtlinien.

Um Ihre Sicherheit zu gewährleisten, lesen Sie die komplette Anleitung vor der ersten Fahrt.

Diese Betriebsanleitung erläutert für Sie die wichtigsten Hinweise, hilft Ihnen mit Tipps zur Wartung

und Pﬂege und beschreibt den korrekten Betrieb des Modells für eine sichere und langfristige

Nutzung.

Alle Angaben beruhen auf dem technischen Stand zum Zeitpunkt der Verfassung dieser

Anleitung. In der Zwischenzeit vorgenommene Änderungen sind allenfalls nicht in dieser

Version enthalten. Sie ﬁnden die aktuellste Version online auf der MODSTER Website im

Bereich ,,Downloads“.

Bei Fragen und Problemen stehen wir Ihnen sehr gerne zur Verfügung.

Bitte kontaktieren Sie uns unter info@modster.at und wir kümmern uns bestmöglich um eine rasche

und unkomplizierte Hilfe.

Ferngesteuerte Bootsmodelle sind kein Spielzeug!

Gehen Sie immer verantwortungsbewusst mit dem Produkt um.

Als Hersteller und Vertreiber des Produktes haben wir keinen umittelbaren Einﬂuss auf den korrekten

Umgang und die korrekte Bedienung.

Die nachfolgenden Sicherheitsanweisungen sollen Sie und Ihr Umfeld vor Schäden bewahren, die bei

unsachgemäßem Gebrauch entstehen können.

Aber auch das Produkt selbst soll durch die entsprechenden Hinweise vor Schädengeschützt werden.

Lesen Sie deshalb dieses Kapitel aufmerksam durch, bevor Sie das Produkt in Betrieb

nehmen.

Betriebsanleitung - MODSTER SR100 Hurricane

4 www.modster.at

Vor dem Start

Benutzen Sie dieses Produkt nur auf geeigneten Wasserﬂächen.

Achten Sie darauf niemanden zu gefährden und nehmen Sie besonders Rücksicht auf Kinder!

Bei Nichtbeachten der Sicherheitsanweisungen übernehmen wir keine Haftung.

In solchen Fällen erlischt auch die Gewährleistung/Garantie.

Das Produkt ist für Kinder unter 14 Jahren nur unter Aufsicht eines Erwachsenen geeignet!

Entsorgen Sie das Verpackungsmaterial, da dieses für Kinder zur Gefahr werden könnte.

Klären Sie mit Ihrer Versicherung, ob der Betrieb eines ferngesteuerten Modells unter den

Versicherungsschutz fällt.

Wenn Sie noch keine Erfahrung im Steuern von RC-Modellen haben, machen Sie sich zuerst am

aufgebockten Boot mit den Reaktionen auf die Steuerbefehle vertraut. Wenden Sie sich ggf. an einen

erfahrenen Modellsportler oder an einen Modellbau-Club für Unterstützung.

• Überprüfen Sie vor der Inbetriebnahme die Fernsteuerung und das Modell auf Funktions- sicher-

heit und sichtbare Beschädigungen. Alle beweglichen Teile müssen leichtgängig, aber ohne

Lagerspiel funktionieren.

• Überprüfen Sie alle Schraub- und Steckverbindungen, Radmuttern und elektrische Kontakte auf

festen Sitz, da sich diese lockern oder lösen können.

• Befestigen Sie Überlängen von Kabeln so, dass diese nicht in bewegliche/drehende Teile geraten

können. Leitungen dürfen nicht geknickt werden. Beachten Sie die seperaten Anleitungen von

möglichen Zubehörteilen.

Achtung: Warnungen für das Boot

• Schwimmen Sie nicht einem gekenterten Boot entgegen

• Betreiben Sie das Boot nicht während Sie im Wasser stehen oder Schwimmer dort sind

• Das Boot verfügt über scharfkantige Bauteile - Verletzungsgefahr

• Vorsicht beim Umgang mit dem Modell bei laufender Schiffsschraube

• Nur in sicherem Abstand von Ihnen und anderen Personen fahren

• Die Elektronik im Bootsinneren vor Wasser und Feuchtigkeit schützen

• Nach dem Betrieb gut trocknen lassen

• Den Akku nach dem Betrieb nie im Boot belassen - Nicht im Boot laden

• Den Akku nie unbeaufsichtigt laden

• Einsatz in Salzwasser führt zu Garantieverlust

Betriebsanleitung - MODSTER SR100 Hurricane

www.modster.at 5

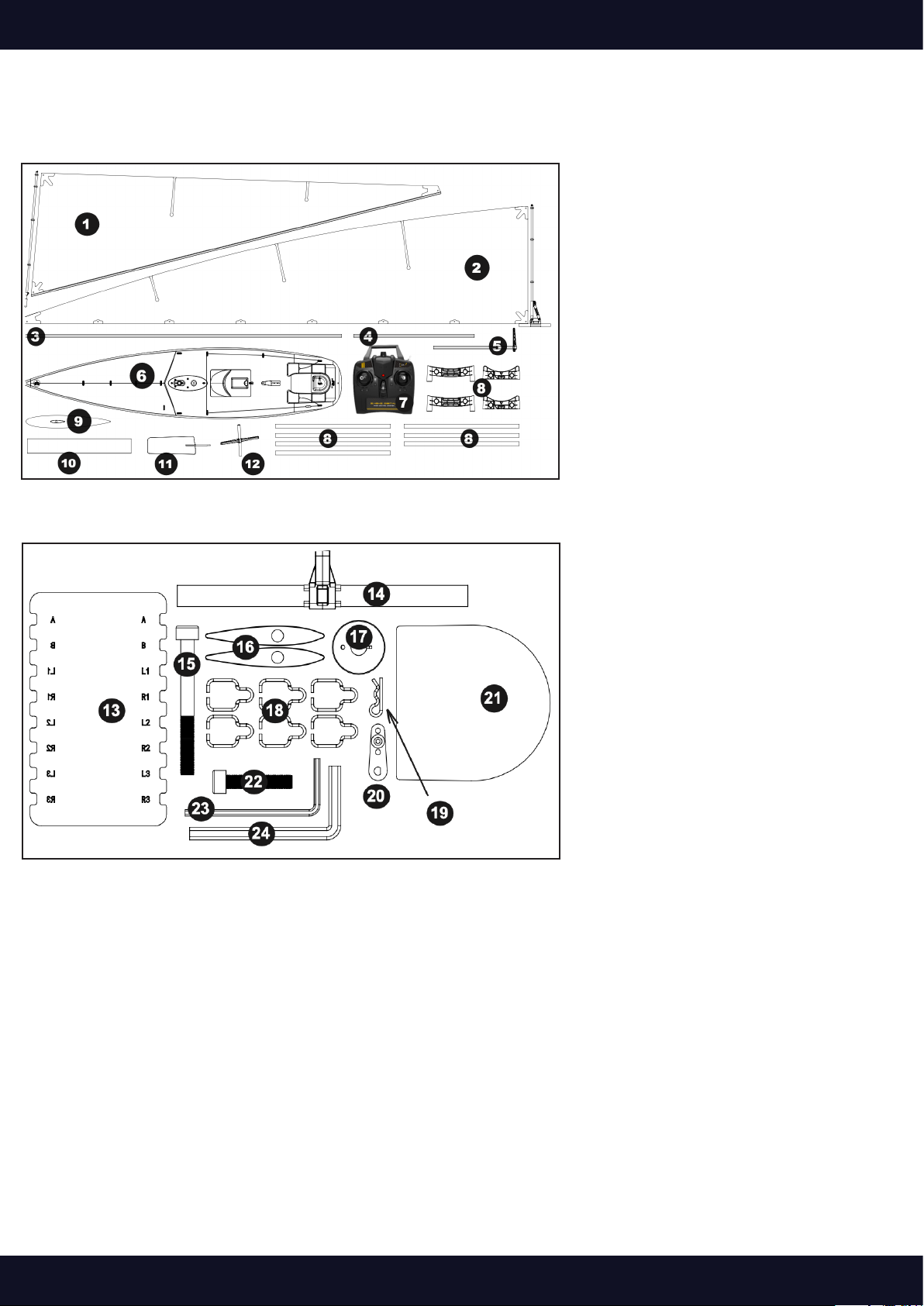

1. Focksegel und Ausleger

2. Hauptsegel und Ausleger

3. Langer Mast

4. Kurzer Mast

5. Achterstagskran

6. Rumpf

7. Funksender

8. Teile des Bootsständers

9. Ballast

10. Kiel

11. Ruder

12. Wanten Kreuz

13. Kabelaufbewahrung

14. Vorstag Montageteil

15. HM5*90mm Schraube

16. Wasserdichte Gummistücke 2x

17. Ersatz Dyneema Schnur

18. Vorlieksring 6x

19. Klemme

20.Ruderarm

21. Deckabdeckung

22. HM5*50mm Schraube

23. H2.0mm Sechskantschlüssel

24.H4.0mm Sechskantschlüssel

Lieferumfang

Betriebsanleitung - MODSTER SR100 Hurricane

6 www.modster.at

Installation und Nachtjustierung

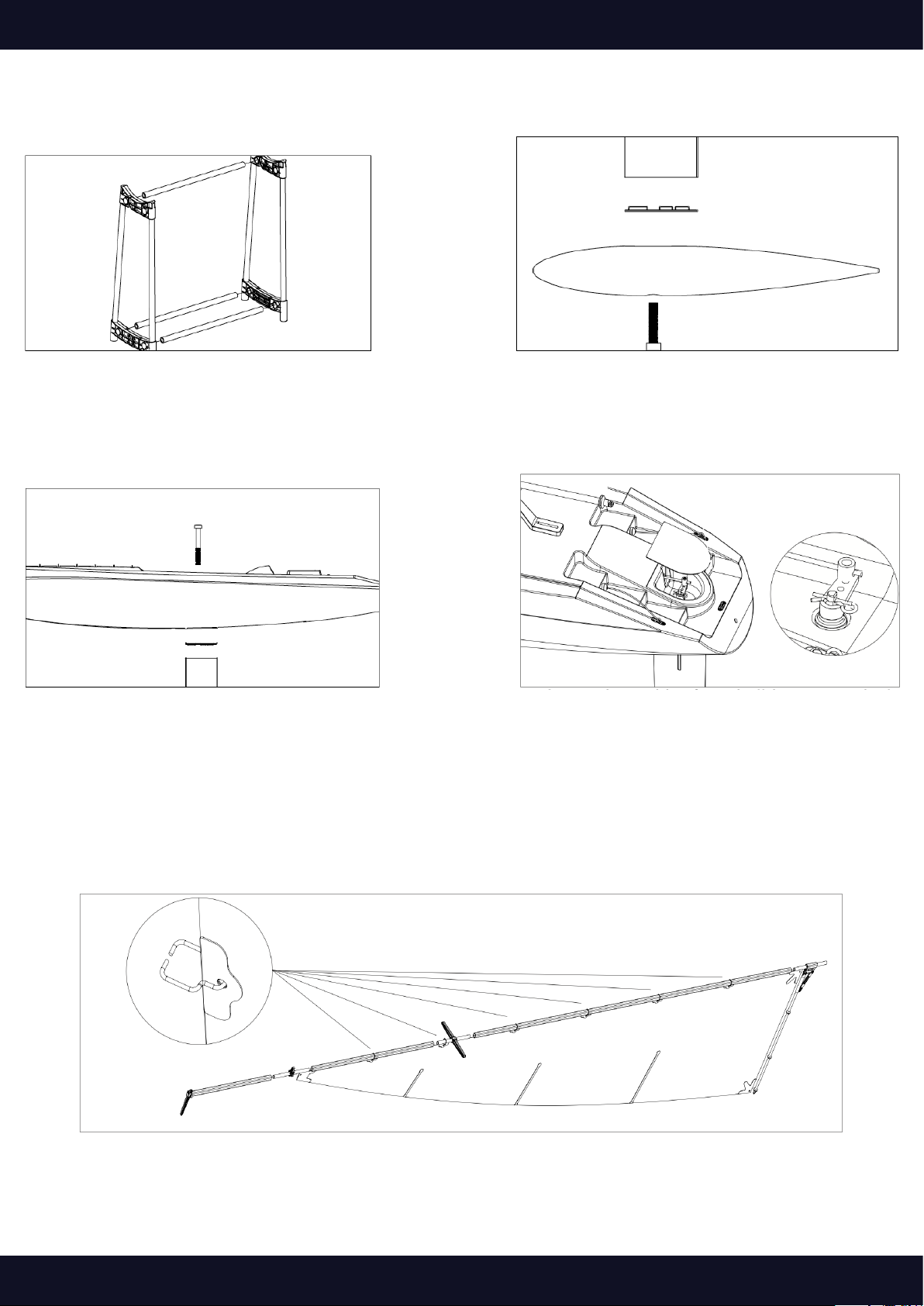

1. Errichten Sie den Bootsständer indem Sie, wie

im Bild ersichtlich, die Rohre in die

entsprechenden Öffnungen stecken - es ist

kein Kleben notwendig.

2. Fügen Sie den Kiel, ein wasserdichtes Gummi-

stück und den Ballast zusammen, ﬁxieren Sie

ihn mit HM5*50mm Schraube & ziehen diese mit

dem H4.0mm Sechskantschlüssel fest.

3. Fixieren Sie den Kiel und ein wasserdichtes

Gummistück an den Rumpf mit einer

HM5*90mm Schraube - zum festziehen

benutzen Sie erneut den H4.0mm

Sechskantschlüssel.

4. Stecken Sie das Ruder vom Rumpfboden zum

Deck durch den Ruderarm und sichern das Ruder

mit dem Clip. Stellen Sie sicher, dass das Ruder

sich frei bewegen kann. Drücken Sie dann die

Schubstange durch das Knopﬂoch am Ruderarm,

halten Sie das Ruder in zentraler Position & ziehen

den Knopf mit dem H2.0mm Sechskantschlüssel

fest. Jetzt die wasserdichte Abdeckung auf das

Deck kleben.

5. Verbinden Sie den Achterstagskran, den Vorstagskran, den Kurzmast, das Wantenkreuz, den Lang-

mast und das vorinstallierte Hauptsegel und den Baum in der Reihenfolge der obigen Anleitung. Ver-

gessen Sie nicht, das Hauptsegel mit den 6 Stück Vorlieksringen am Mast aufzuhängen.

Betriebsanleitung - MODSTER SR100 Hurricane

www.modster.at 7

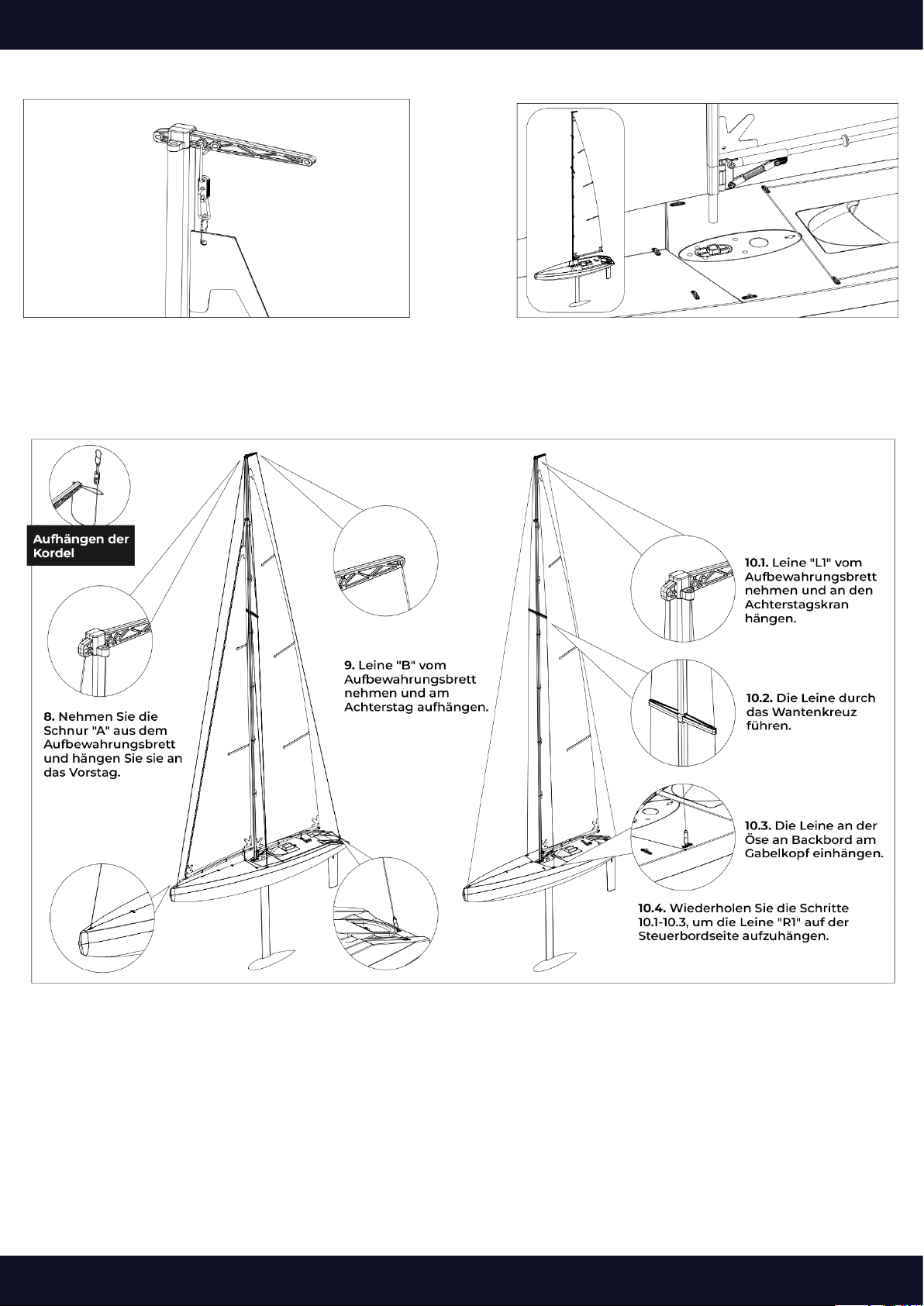

6. Hängen Sie das Hauptsegel an der

vorgetakelten Leine an den Achterstagskran.

7. Setzen Sie den installierten Mast in den Rumpf

ein. Wie auf dem Bild oben installierien.

Betriebsanleitung - MODSTER SR100 Hurricane

8 www.modster.at

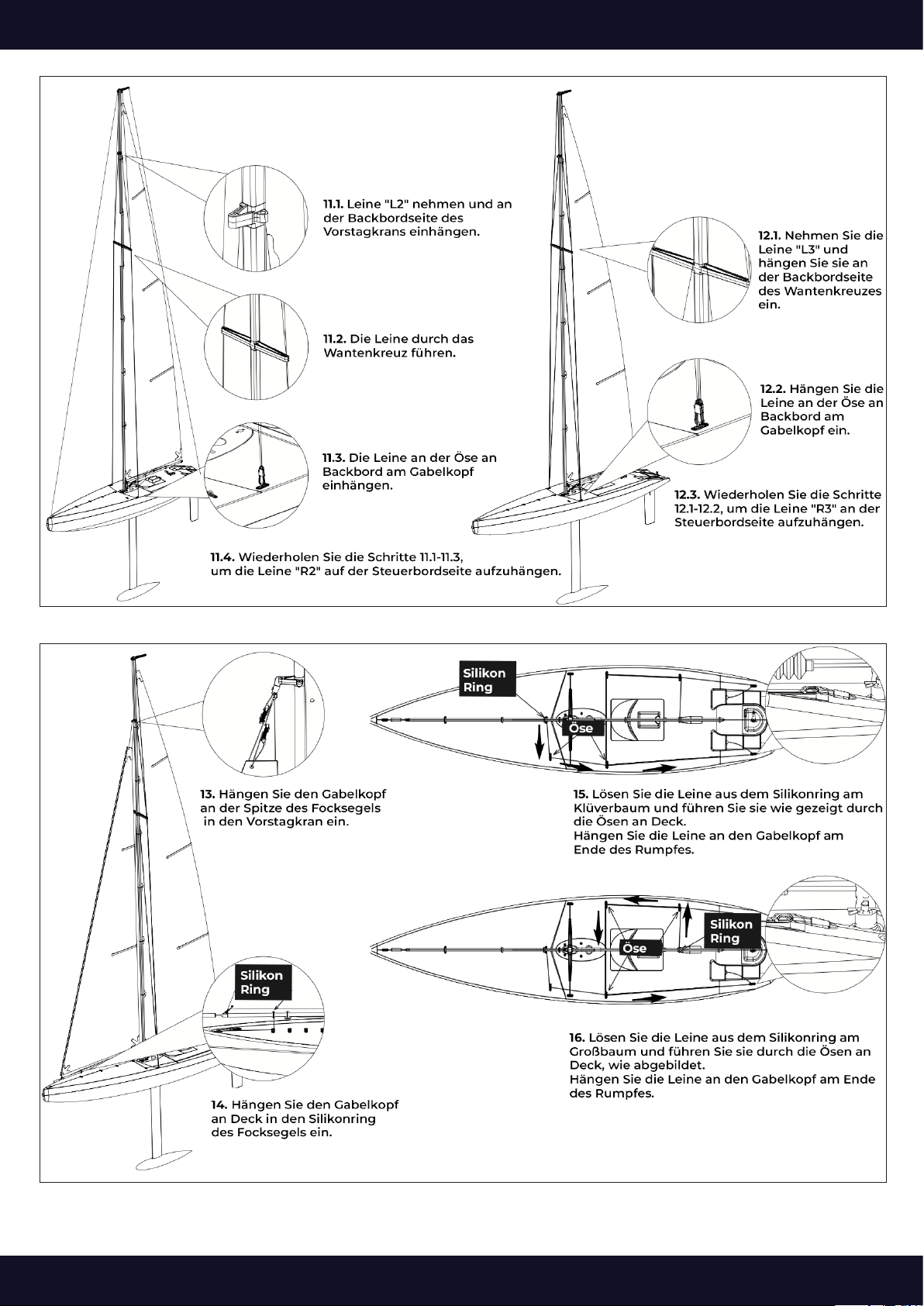

Betriebsanleitung - MODSTER SR100 Hurricane

www.modster.at 9

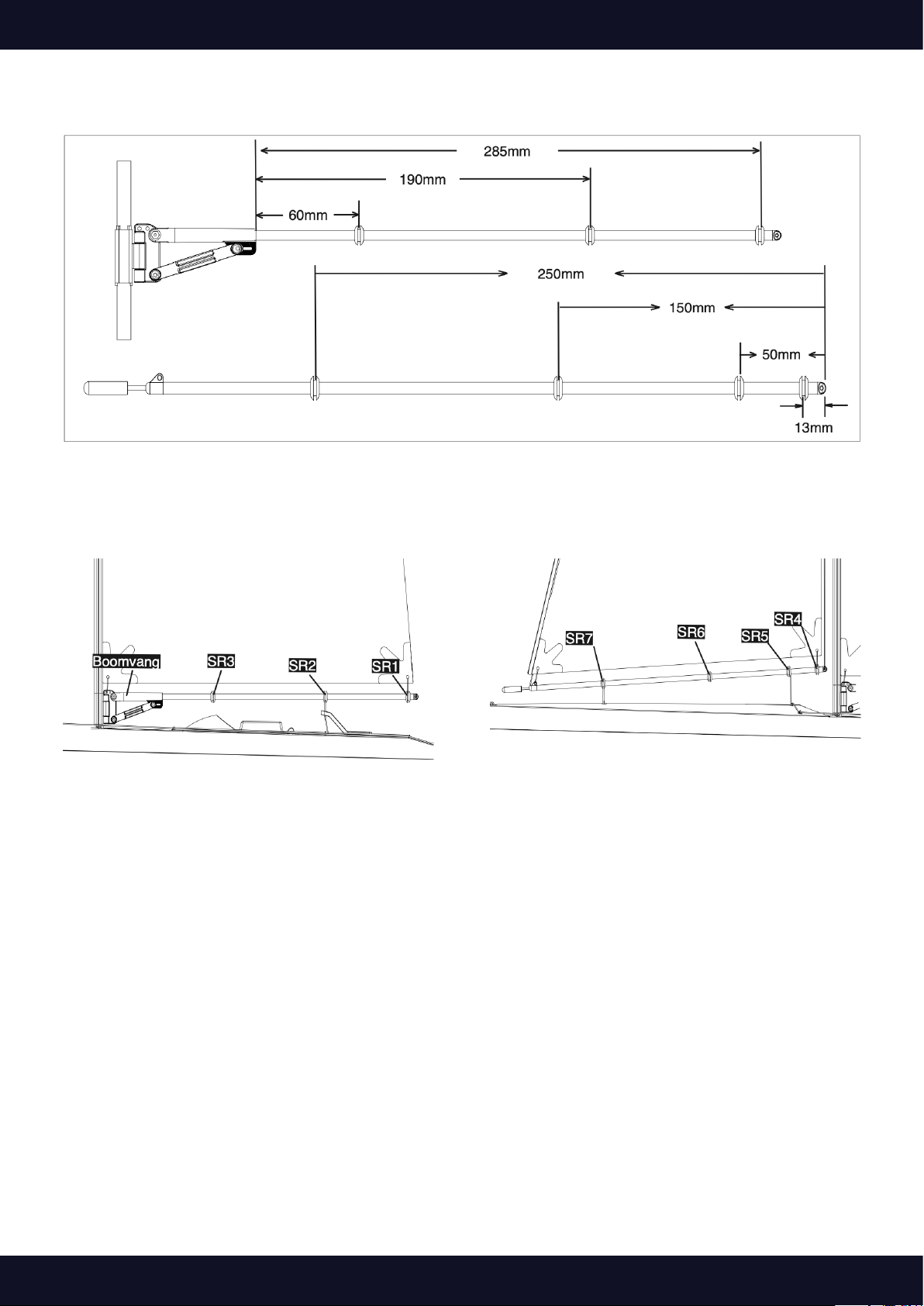

17. Stellen Sie die Positionen der Silikonringe am Haupt- und Fockausleger ein, wie in der obigen

Abbildung gezeigt.

18. Bringen Sie die Silikonringe (kurz „SR“) in die richtige Position, wie in der Abbildung gezeigt. Wenn eine

weitere Befestigung erforderlich ist, passen Sie sie gemäß der folgenden Anleitung an:

18.1. Bewegen Sie SR1, um das Großsegel so einzustellen, dass es angemessen straff ist, aber einen kleinen Biege-

winkel für bessere Segeleigenschaften lässt. Normalerweise braucht es bei starkem Wind mehr Biegewinkel, bei

schwachem Wind weniger Biegewinkel.

18.2. Normalerweise brauchen Sie SR2 nicht zu bewegen, in der Position wie im Bild gezeigt lassen.

18.3. Bewegen Sie SR3, um den Großbaum zu justieren, wenn er zu eng (in Richtung Baumniederholer) oder zu

locker (in Richtung SR2) ist, um den Großbaum in der Mittelposition des Rumpfes zu halten, wenn der Segelstock

in der niedrigsten Position ist.

18.4. Bewegen Sie SR4, um das Focksegel einzustellen, bis es angemessen straff ist, aber noch etwas Spielraum

zum Segeln lässt. Normalerweise braucht es bei starkem Wind mehr Biegespielraum, bei schwachem Wind

weniger Biegespielraum.

Betriebsanleitung - MODSTER SR100 Hurricane

10 www.modster.at

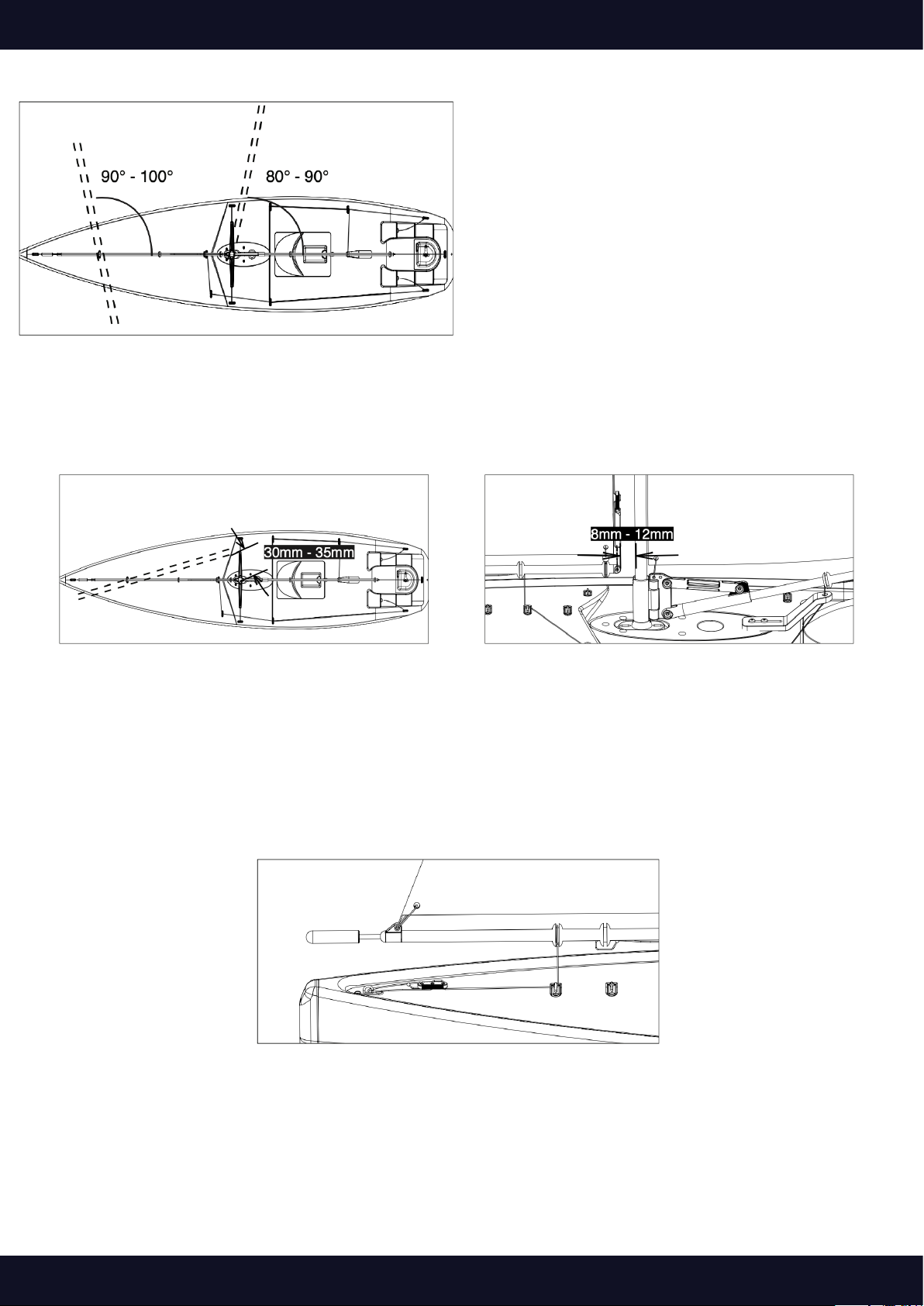

18.8 Drehen Sie das Gegengewicht an der

Vorderseite des Auslegers im Uhrzeigersinn, um

seine Position einzustellen und sicherzustellen, dass

sich der Schwerpunkt des Auslegers auf SR7

beﬁndet.

18.6 Bewegen Sie SR6, um die in Schritt 15 gebundene Schnur einzustellen.

Wenn sie zu eng ist (in Richtung SR6 bewegen) oder wenn sie zu locker ist (in Richtung SR4 bewegen),

um den Fockbaum mit 30mm - 35mm Abstand zum Mast zu halten, wenn der Segelstock in der

niedrigsten Position ist.

18.7 Bewegen Sie SR7, um den Abstand zwischen dem Fockbaum und dem Mast einzustellen, wenn sie

zu nah sind (in Richtung SR6 bewegen) oder wenn sie zu weit entfernt sind (in Richtung Gegengewicht

bewegen), um etwa 8mm - 12mm zwischen dem Fockbaum und dem Mast zu halten.

Hinweis: Wenn Sie den Ausstellwinkel des Großsegels anpassen müssen, bewegen Sie SR2 in Richtung SR3, um

den Winkel zu vergrößern, oder bewegen Sie SR3 in Richtung Mast, um den Winkel zu verringern. Aber

normalerweise ist die Position von SR2 voreingestellt und muss nicht angepasst werden.

18.5. Bewegen Sie SR5, um den Expansionswinkel

einzustellen, wenn Sie den Motor einschalten und den

Segelsteuerknüppel nach oben bewegen.

Vergewissern Sie sich, dass das Focksegel einen grö-

ßeren Winkel als das Hauptsegel hat (normalerweise

hat das Focksegel einen Winkel von ca. 90° - 100°,

das Hauptsegel ca. 80° - 90°). Wenn es zu eng ist (zu

kleiner Winkel), bewegen Sie SR5 in Richtung SR4, um

den Winkel zu vergrößern. Wenn es zu locker ist (grö-

ßerer Winkel), bewegen Sie SR5 in Richtung SR6, um

den Winkel zu verringern.
