MOLTO LUCE 57003 Manuale utente

MOLTO LUCE® 57003 System01 HL D E V1 28.02.2012

Assembly instruction

System 01 HL

Technische Daten/TECHNICAL DATA

Beschreibung/Description: System01

Hängeleuchte/Pendant luminaire

Design: Molto Luce

Spannung/Voltage: 230V–240V

50/60Hz

Leistung/Power: 28/35/49/54/80W

Leuchtmittel/Lamp: T16

Halterung/Lamp holder: G5

Montage –und Sicherheitshinweise:

Das Kürzen und Montieren der Leuchte darf

nur durch fachkundiges Personal erfolgen.

Für Schäden, die durch unsachgemäße

Montage-Inbetriebnahme oder Kürzen

entstehen, übernimmt der Hersteller keinerlei

Haftung.

Bei jeglichen Arbeiten oder Beschädigungen

an der Leuchte ist der Strom abzuschalten!

Teileder Leuchte werden im Betrieb sehr heiß

(Verbrennungsgefahr).

Berühren Sie auf keinen Fall das Leuchtmittel

oder vom Leuchtmittel umgebende Teile (z.B.

Glas oder Reflektor).

Lassen Sie diese Teile erst ausreichend

abkühlen, bevor Sie Einstellungen, Reinigung

oder einen Leuchtmittelwechsel durchführen.

Installation and safety instructions

Shortening and installation of pendant

luminaries may only be done by a qualified

person.

The manufacturer does not take any

responsibilityfor damages caused by faulty

installationor shortening.

Parts of the luminaire get very hot during

operation.(Risk of burn!)

Whileworkings on the luminaire or in the event

of damage to the luminaire the power supply

must be switched off.

Never touch the light source or parts close to

the light source such as glasses or reflectors.

All parts must be cooled off before any

maintenance or cleaning is done!

Never use the luminaire with an inappropriate

light source or with a light source which has a

higher wattage than indicated on the type label

of the luminaire.

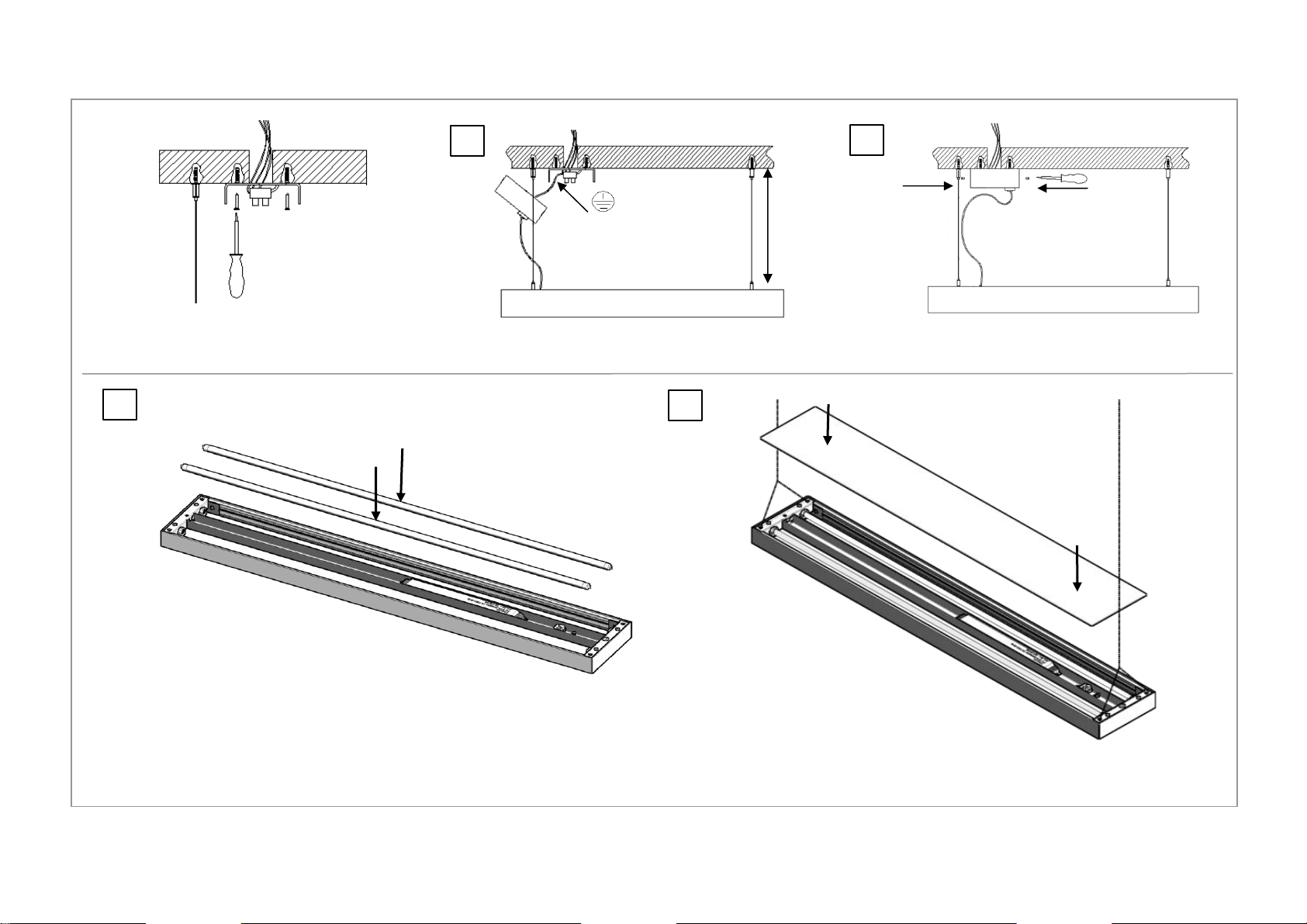

1. Abdeckung abnehmen.

1. Open cover.

2. Seilabhängung an der Decke montieren.

2. Mount bracked on the ceiling.

28/54W X= 1195mm

35/49/80W X= 1495mm

3. Den Baldachin Bügel herausnehmen.

3. Take out the baldachin bracked.

3. Den Baldachin Bügel herausnehmen.

3. Take out the baldachin bracked.

3.1 Bügel an die Decke montieren.

3.1 Mount bracked on the ceiling.

4.Elektrischen Anschluss vornehmen.

4. Connect the power supply.

max.

5. Baldachin schließen.

5. Close baldachin.

A – 4600 Wels, Europastraße 45 Tel.:+43 / (0)7242 / 698-0 Fax.: +43 / (0)7242 / 60367 1

MOLTO LUCE® 57003 System01 HL D E V1 28.02.2012

4.Elektrischen Anschluss vornehmen.

4. Connect the power supply.

3.1 Bügel an die Decke montieren.

3.1 Mount bracked on the ceiling.

max.

6. Leuchtmittel einsetzen.

6. Insert the light source.

5. Baldachin schließen.

5. Close baldachin.

7. Abdeckung schließen.

7. Close cover.

A – 4600 Wels, Europastraße 45 Tel.:+43 / (0)7242 / 698-0 Fax.: +43 / (0)7242 / 60367 2

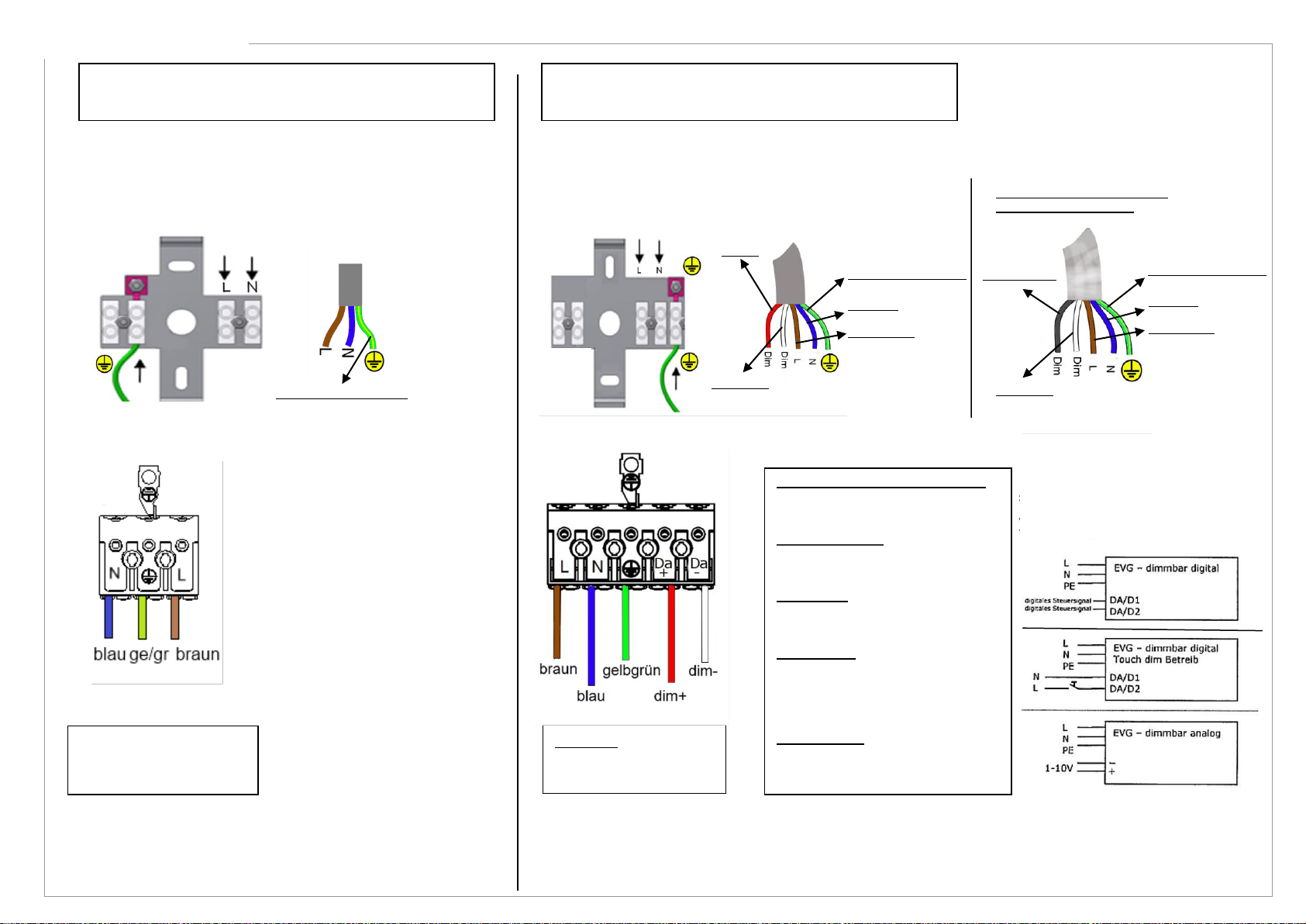

DIMMBAR

5-poliges Anschluss -Schema,

Leuchtenseite.

5-pole connectionplan, luminaire side.

Dimmbar

1 Dim+ = rot / red

2 Dim- = weiß / white

Anschluss-Schema dimmbare Leuchten.

Wiring diagram dimmable lights.

braun / brown

blau / blue

gelb,grün / yellow, green

rot / red

weiß / white

Zu beachten bei Dimmschaltungen!

Die Anzahl der verwendeten EVG’s,

sowie die Leiterlänge(Datenblatt).

Note for dimming!

The number of electronic ballasts,

as well as the cable length(Datasheet).

DALI Dimm:

Durchverdrahten!

Wire from one to the next!

Touch Dimm:

Darf nicht gemeinsam mit DALI Dimm

betrieben werden!

Must not be operated together with DALI

dimming!

Analog Dimm:

1…10V

Verpolung vermeiden!

Avoid reverse polarity!

NICHT DIMMBAR

3-poliges Anschluss-Schema,

Leuchtenseite.

3-pole connectionplan, luminaire side.

Anschluss-Schema nicht dimmbare Leuchten.

Wiring diagram non-dimmable lamps.

gelb,grün / yellow,green

L=Phase

N=Neutralleiter / Neutral

MOLTO LUCE®

braun / brown

blau / blue

gelb,grün / yellow, green

schwarz / black

weiß / white

Bei transparenten Leitungen:

For transparent cables:

1 Dim+

2 Dim-
