Motorola Noise-com ENMN4010 Manuale utente

EN FRDE

ENMN4010

English

DESCRIPTION

The noise-com ENMN4010 is designed to fit

most types of passive ear protectors.

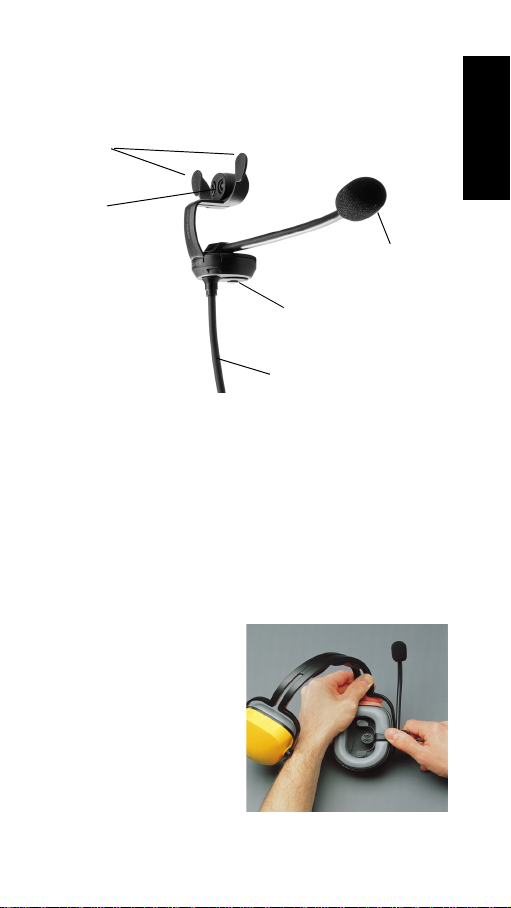

Figure 1 noise-com assembly

The noise-com consists of the following parts:

• Speaker (1)

• Fixing flanges (2)

• Noise cancelling microphone fitted with a

protective wind shield (3)

• Push-to-talk button (PTT) (4)

• Interconnection cable (5)

INSTALLATION

Install the noise-com

unit into the ear

protector as follows:

1. To achieve the best

sound quality,

attach the noise-

com to the left ear

protector cup.

2. Insert the noise-

com into the ear

protector as shown.

19B14_EN.fm Page 1 Thursday, January 27, 2000 9:22 AM

English

Ensure the noise-com flanges, Fig. 1 (2), fit

behind the solid washer which is located

behind the soft cushions inside the ear

protector cup. Do not use excessive force!

3. Turn the noise-com

90oclockwise in the

cup as shown.

4. Pull the cups

outward and position

the combined

noise-com and ear

protectors over your

ears so that the ear

cushions fully enclose the ears and seal tightly

against your head.

5. Bend the microphone boom gently towards

your mouth. To obtain maximum sound quality

and ambient noise cancellation the

microphone must be kept close to the lips at a

distance of 10-15mm.

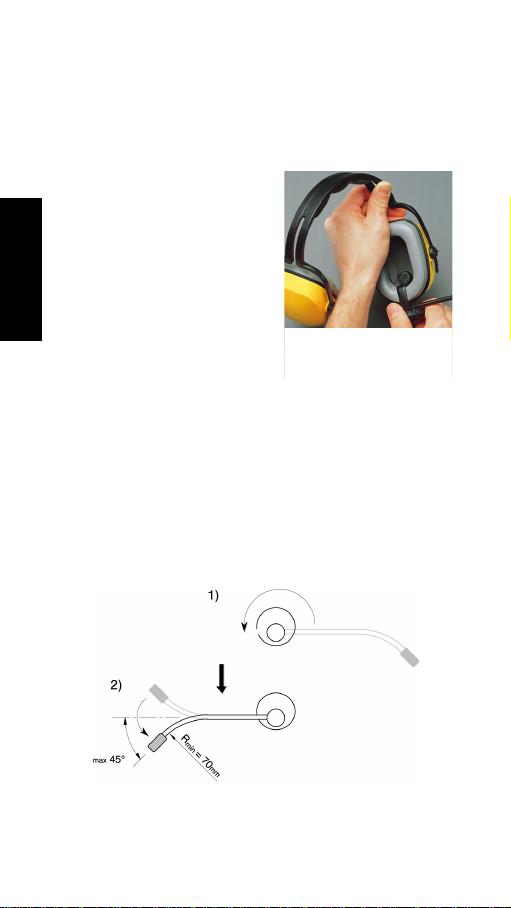

Note: If you want to change the side of the

ear protector on which the noise-com is

attached (e.g. from left to right), twist the

microphone boom gently 180oas shown

above (1) and the microphone end 45oas

shown above (2). Return to Step 1 of the

Installation section to complete the

installation of the noise-com into the ear

protectors.

180˚

19B14_EN.fm Page 2 Thursday, January 27, 2000 9:22 AM

English

OPERATION

There are two modes of noise-com operation:

•VOX or Hands Free Operation -to

communicate the user simply speaks into the

noise-com microphone, Fig. 1 (3),

the noise-com push-to-talk (PTT) button,

Fig. 1 (4) is not used.

•Push To Talk (PTT) Operation -to

communicate the user presses the

noise-com push-to-talk (PTT) button,

Fig. 1 (4), whilst speaking into the noise-com

microphone, Fig. 1 (3).

VOX or Hands Free Operation:

Ensure that the radio has been already

programmed to enable VOX operation using the

dealer radio programming software.

1. Always switch the radio OFF before

connecting the noise-com unit.

2. Attach the audio connector to the radio taking

care not to over tighten the fixing screw.

3. Press and hold down the noise-com PTT

button, Fig. 1 (4) and switch the radio ON -

care should be taken not to set the volume

level too loud.

4. Continue to hold down the noise-com PTT

button until the green radio light (LED) is

extinguished - release the noise-com PTT

button. The green radio light (LED) is

situated on top of the radio.

5. Speak into the noise-com microphone,

Fig. 1 (3), to check that the two-way

communication is working.

6. Adjust the noise-com speaker audio level

using the radio volume control.

7. Always switch the radio OFF before removing

the noise-com unit.

19B14_EN.fm Page 3 Thursday, January 27, 2000 9:22 AM

English

Note:

Pressing the radio Push-To-Talk button will

temporarily disable VOX operation.

Communication can continue using the radio

microphone and the radio Push-To-Talk

button.

8. To re-select VOX operation, turn the radio

OFF and repeat the set up procedure

Steps 1 to 6.

Push To Talk (PTT) Operation:

1. Always switch the radio OFF before

connecting the noise-com unit.

2. Attach the audio connector to the radio taking

care not to over tighten the fixing screw.

3. Switch the radio ON - care should be taken

not to set the volume level too loud.

4. Press the noise-com Push-To-Talk button and

speak into the noise-com microphone

Fig. 1 (3) to check that the two-way

communication is working.

5. Adjust the noise-com speaker audio level

using the radio volume control.

6. Always switch the radio OFF before removing

the noise-com unit.

Removing the noise-com unit from the ear

protector

1. Always switch the radio OFF before removing

the noise-com unit.

2. Turn the complete unit 90ocounter clockwise

in the ear protector.

3. Remove it carefully from the ear protector.

19B14_EN.fm Page 4 Thursday, January 27, 2000 9:22 AM

English

Disconnecting the noise-com from the radio

1. Switch the radio OFF.

2. Loosen the radio audio adapter screw and

remove the adapter from the side of the radio.

3. Replace the radio audio adapter dust cover.

Cleaning of the noise-com parts

The unit can be cleaned with a damp cloth or

brush and a mild detergent solution (e.g. washing

up liquid).

Clean the connector with high-quality Vaseline

spray or a similar type of lubricant.

SERVICE

This product contains no serviceable parts.

Replacement noise-com, microphone wind

shields 2604002K01 (pack of five) are available,

please contact your local Motorola representative

or Dealer for details.

CAUTION: The speaker and the

microphone are sensitive parts -

always handle with care.

CAUTION: Do not apply solvents or

similar caustic chemicals.

19B14_EN.fm Page 5 Thursday, January 27, 2000 9:22 AM

English

NOTES

19B14_EN.fm Page 6 Thursday, January 27, 2000 9:22 AM

Deutsch

BESCHREIBUNG

Die noise-com ENMN4010 Kopfhörer-Garnitur

wurde speziell für die Verwendung mit allen gängigen

Arten von Ohrenschützern entwickelt.

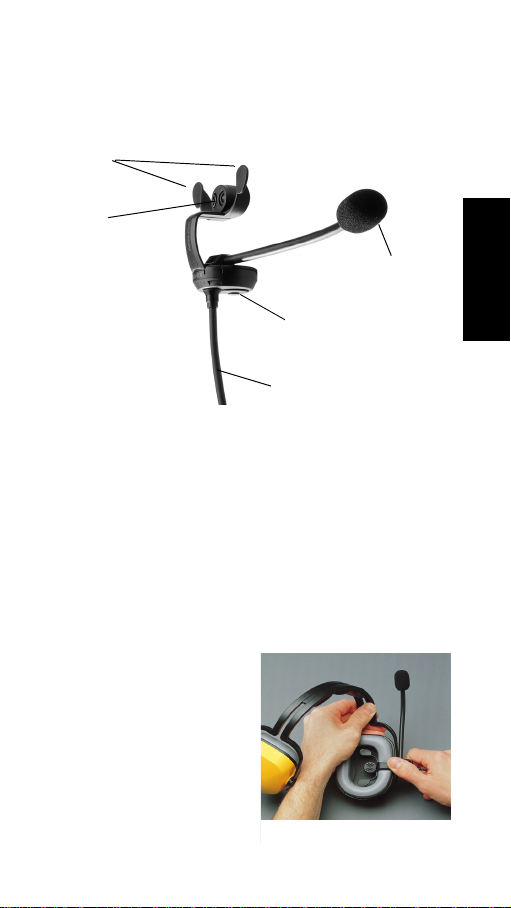

Abbildung 1

Die in Abb. 1 dargestellte noise-com Kopfhörer-

Garnitur besteht aus den folgenden Komponenten:

• Lautsprecher (1)

• Befestigungsflansche (2)

• Geräuschkompensiertes Mikrofon mit

Windschutz (3)

• Sendetaste (PTT) (4)

• Verbindungskabel (5)

Einbau der noise-com Kopfhörer-Garnitur in den

Ohrenschützer:

1. Die beste Tonqualität

erzielen Sie, wenn Sie

die noise-com

Kopfhörer-Garnitur in

der linken Muschel des

Ohrenschützers

befestigen.

2. Setzen Sie die noise-

com Kopfhörer-

Garnitur wie in Abb. 2

dargestellt in den

Abbildung 2

19B14_DE.fm Page 1 Thursday, January 27, 2000 9:28 AM

Deutsch

Ohrenschützer ein. Achten Sie darauf, dass

die Flansche, Abb. 1 (2), hinter dem Rahmen

sitzen, der sich zwischen den Ohrpolstern und

der Muschel des Ohrenschützers befindet.

Wenden Sie beim Zusammenbauen keine

Gewalt an!

3. Drehen Sie die

noise-com Kopfhörer-

Garnitur in der Muschel

des Ohrenschützers wie

in Abb. 3 dargestellt um

90° im Uhrzeigersinn.

4. Legen Sie die

Ohrenschützer mit der

eingesetzten noise-com

Kopfhörer-Garnitur so

an, dass die Polster Ihre

Ohren vollkommen umschließen und fest am

Kopf anliegen.

5. Positionieren Sie das Mikrofon durch

vorsichtiges Umbiegen des Bügels vor Ihrem

Mund. Die beste Tonqualität und Dämmung

von Umgebungsgeräuschen erzielen Sie,

wenn Sie aus einer Entfernung von 10 bis 15

mm in das Mikrofon sprechen.

Abbildung 3

180˚

Abbildung 4

19B14_DE.fm Page 2 Thursday, January 27, 2000 9:28 AM

Deutsch

Hinweis: Wenn Sie die noise-com Kopfhörer-

Garnitur in der anderen Muschel des

Ohrenschützers tragen möchten, biegen Sie

den Mikrofonbügel wie in Abb. 4 dargestellt an

der Geräteseite um 180° nach hinten (Schritt 1)

und ändern Sie die Neigung des Mikrofons

entsprechend (Schritt 2). Setzen Sie die noise-

com Kopfhörer-Garnitur anschließend wie in

der obenstehenden Anleitung beschrieben in

den Ohrenschützer ein.

Bedienung

Es gibt zwei Betriebsarten für die noise-com

Kopfhörer-Garnitur:

•VOX-gesteuerte oder freihändige

Bedienung - sprechen Sie einfach in das

noise-com Mikrofon, Abb. 1 (3), dabei wird die

Sendetaste der noise-com

Kopfhörer-Garnitur, Abb. 1 (4), nicht benötigt.

•Bedienung über die Sendetaste - drücken

Sie die Sendetaste der noise-com

Kopfhörer-Garnitur, Abb 1 (4), und halten Sie

sie gedrückt, während Sie in das noise-com

Mikrofon, Abb. 1 (3), sprechen.

VOX-gesteuerte oder freihändige Bedienung

Stellen Sie sicher, dass die Vox-Funktion im

Funkgerät mit Hilfe der

Funkgeräteprogrammiersoftware aktiviert wurde.

1. Schalten Sie das Funkgerät immer AUS,bevor

Sie die noise-com Kopfhörer-Garnitur

anschließen.

2. Verbinden Sie den Audiostecker mit dem

Funkgerät, und achten Sie darauf, die

Befestigungsschraube nicht zu überdrehen.

3. Drücken Sie die Sendetaste der noise-com

Kopfhörer-Garnitur, Abb. 1 (4), halten Sie sie

gedrückt und schalten Sie das Funkgerät

EIN - achten Sie hierbei darauf, die Lautstärke

nicht zu hoch einzustellen.

19B14_DE.fm Page 3 Thursday, January 27, 2000 9:28 AM
