Mountfield Standart Manuale operativo

DE SOLAR GARTENDUSCHE

GEBRAUCHS- UND MONTAGEANLEITUNG

FR DOUCHE SOLAIRE DE JARDIN

NOTICE DE MONTAGE ET D‘UTILISATION

RU СОЛЯРНАЯ ДУШЕВАЯ УСТАНОВКА ДЛЯ ДАЧИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИУСТАНОВКЕ

OGRODOWY PRYSZNIC SŁONECZNY

INSTRUKCJA OBSŁUGI I MONTAŻU

2–3

4–5

6–7

8–9

10–11

SOLAR GARDEN SHOWER

INSTRUCTIONS FOR USE AND INSTALLATION

Version 14 / März 2012

Version 14 / March 2012

Version 14 / mars 2012

wersja 14 / marzec 2012

вариант 14 / март 2012

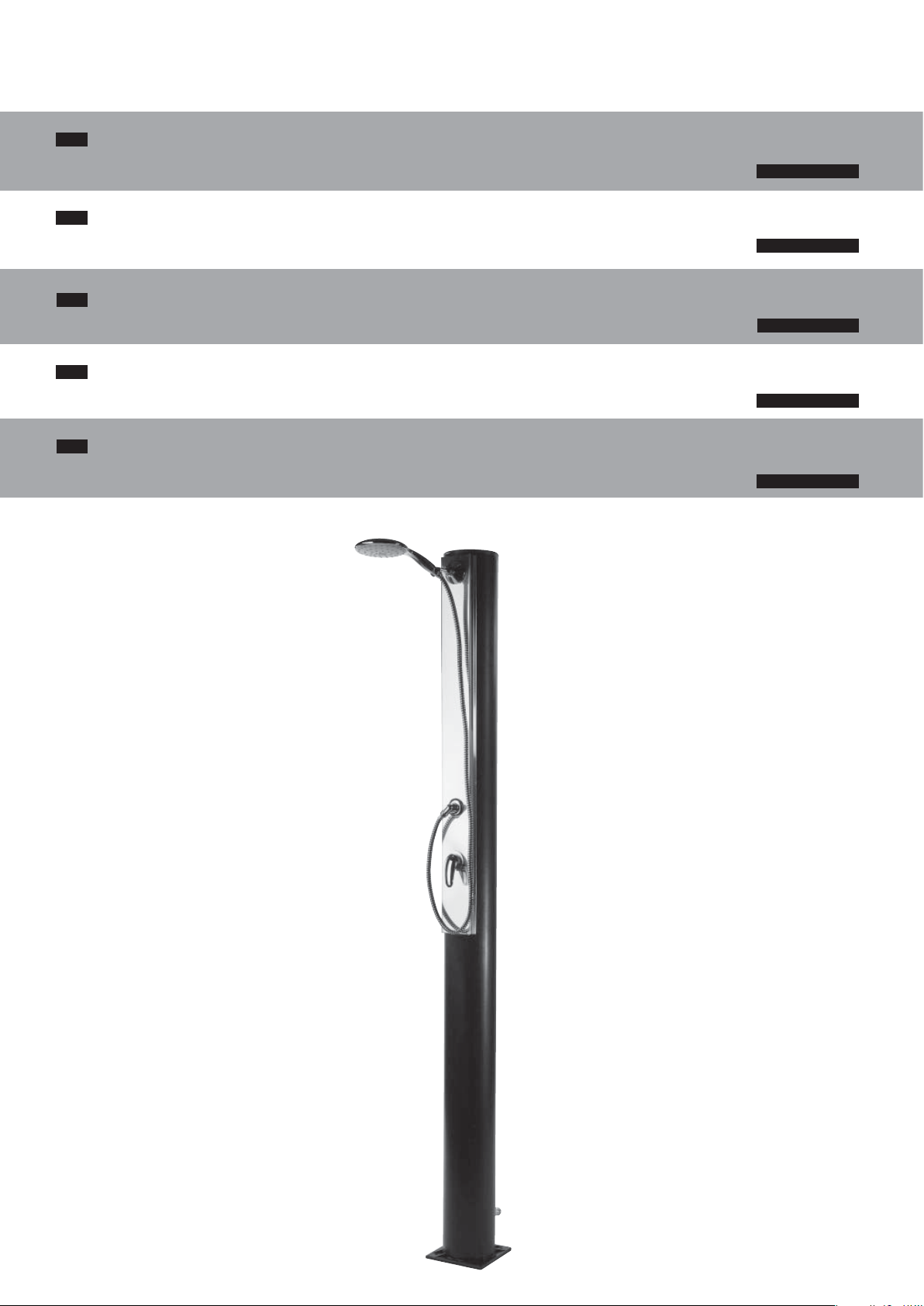

Solar Shower

STANDARD

Description:

Solar garden shower is designed as a single-piece column, whose polypropylene casing serves as a hot water tank and also acts as a solar

collector. This casing is self-supporting. Water inlet ﬁ ttings are stored inside the body of the column. Operating lever, shower head and shower head

holder are placed outside the shower body. The lower part of the column is provided with a mounting base. In the rear, lower part of the column the

inlet and discharge valves are located.

Use:

The device is intended for use in private premises, such as gardens, and as an accessory for garden pools or private tennis courts. It is used for

individual showering of people. It is not intended for use by the general public or for commercial purposes.

Marking of instructions in the manual:

Safety instructions contained in this manual, failing which may cause personal injury, are indicated by the general symbols for danger:

Security marking conforming to ČSN ISO 3864 standard

Safety instructions:

All safety instructions in this manual should be observed at all times!

This manual contains basic instructions which must be observed during installation and operation of solar showers.

Non-compliance may result not only in a health hazard but also a threat to the environment and the equipment itself.

Garden solar shower is designed only for outdoor showering of people with water. When using it for other purposes or in rebuilding, which was not

authorized by the manufacturer, the manufacturer disclaims all liability for damages and all warranty claims are abolished.

For hygiene reasons drain water from solar shower before or after a long period of disuse. This is done via a drain plug at the bottom of the shower.

If the water in the shower is not replaced regularly, microorganisms can grow causing health problems.

The device must not be used by people who are not familiar with the operation of solar shower in the scope of this manual.

With regard to the temperature of water inside the body of the shower, which may reach 60 to 70°C, it is recommended at ﬁrst to turn the

valve lever to the right by its deﬂection away from the shower body and turn on cold water and only after that mix the water to the desired

temperature by turning the valve lever to the left. This prevents unwanted showering with overheated water!

After a certain period of shower inactivity, even a small amount of water in the supply hose to the tap can be warmed up. For safe use it is

necessary to release some water (approx. 3 seconds).

Assembly instructions:

Place the solar shower in a location with plenty of sunshine and nearby the water system.

Mount it perpendicular to the ﬁrm and level surface, preferably with dowels onto concrete or ceramic tiles, or with special nails deep into the earth.

Screw the shower hose to the shower valves outlet on the front part of the shower column. Screw joint of the shower head is equipped with a rubber

seal therefore tighten it only by hand without using any tool. Hang the shower head to the holder on top of the shower body.

There is the screw joint for shower ﬁttings (1/2 „) in the lower rear part of the shower column for easy connection to the water mains. Connect to it

the still unactuated external water supply. After connecting the water pipes to the body of the shower, open the water inlet.

Do not remove or modify the standard screw inlet ﬁttings on the shower. It should be noted that the connection of inlet ﬁttings and shower

body is made of plastic. Therefore, use a reasonable force when connecting the water mains and hand tighten, whenever appropriate. Use only

standardized, approved and undamaged plumbing mounting hardware for connecting solar shower ﬁttings to the water mains or domestic water

supply plant.

After connecting the solar shower to the water supply, ﬁll the shower body with water and make it bleed. Open the water supply valve to the

solar shower and at the same time put the shower to the “open” hot position using the control lever. Leave it fully open until water starts ﬂowing

continuously from the shower head. Push the control lever to the „closed“ position. Solar shower is ready for operation.

Finally, check the leak tightness of ﬁtting joints.

Before putting into operation, carefully peel off the protective ﬁlm from the decorative stainless steel housing of the shower!

EN SOLAR GARDEN SHOWER

INSTRUCTIONS FOR USE AND INSTALLATION

Maintenance, winterizing:

Garden solar shower requires no special maintenance.

Keep the solar shower clean, especially the decorative metal cover and prevent limescale deposits on its surface.

After the end of season, disconnect the solar shower completely from the water source. Remove the drain plug located at the rear bottom of the

tube above the mounting base and drain all the water from the shower body. Make sure the lever faucet and shower head remain dry; wrap them

tightly to protect against penetrating moisture. Thus treated solar shower may be left outside even in the winter.

We recommend storing the winterized product in a dry place during the off-season.

Transport and storage:

In order to prevent damage and loss of individual components, the original packaging should not be opened until immediately before assembly.

Package contents:

- Shower body with mounted lever faucet

- Shower hose with end piece

- Hose quick coupler

- Instructions for use and installation

Basic parameters of solar shower:

Solar shower tank volume: 35 litres

Maximum allowable water pressure at the inlet of the valve: 6 bar

Body height: 2100 mm

Bottom plate for anchoring: 4 holes ø 9 mm with 145x145 mm pitch

Warranty Conditions:

Assuming that all the conditions of use speciﬁed by the manufacturer are met, the manufacturer provides a product warranty of 24 months from the

date of receipt of the product.

The Supplier is not liable for defects and damage caused by improper installation, improper use or improper winterizing procedure.

Service and spare parts are provided by Mountﬁ eld a.s. through a network of stores.

EN SOLAR GARDEN SHOWER

INSTRUCTIONS FOR USE AND INSTALLATION

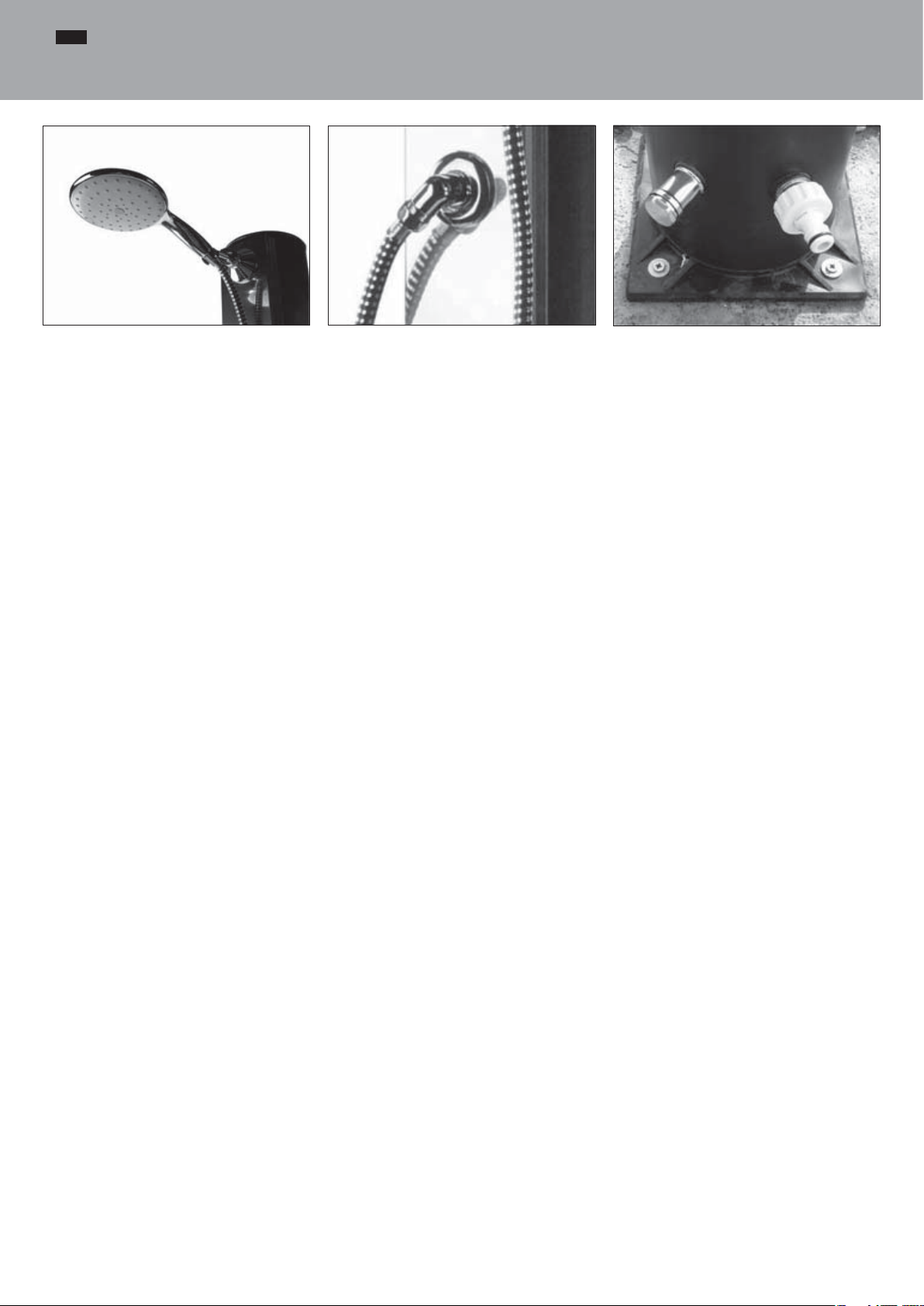

Shower head – the detail of suspension ﬁtting

outlet in the upper part of the shower body

Mounting of shower hose to shower Discharge opening with a drain plug (left)

Inlet ﬁtting and hose connector (right)

Beschreibung:

Die Gartensolardusche besteht aus einer Duschsäule, deren Ummantelung aus Polypropylen als Warmwasserspeicher dient und gleichzeitig als

Sonnenkollektor funktioniert. Diese Ummantelung ist selbsttragend. Die Armaturen für Wasserleitungen beﬁ nden sich im inneren der Duschsäule.

Einhandmischer, Brauseschlauch mit Duschkopf und Brausehalter sind von außen an der Duschsäule angebracht. Im unteren Teil der Duschsäule beﬁ

ndet sich ein Montagesockel. An der unteren Rückseite der Duschsäule beﬁ ndet sich die Befüll- und Entleer-Armatur.

Anwendung:

Die Solardusche ist für den privaten Einsatz bestimmt, wie beispielsweise im Garten, am Poolbereich oder auf privaten Tennisplätzen. Sie dient zum

individuellen Duschen von Personen. Zur Verwendung durch breite Öffentlichkeit und zum gewerblichen Einsatz ist diese Dusche nicht geeignet.

Symbole in der Gebrauchsanleitung:

Die Sicherheitshinweise in dieser Gebrauchsanleitung werden als allgemeine Symbole für Gefahr dargestellt, bei ihrer Nichteinhaltung kann die Gesundheit

von Personen gefährdet werden:

Sicherheitshinweis, entsprechend der Norm ČSN ISO 3864.

Sicherheitshinweise:

Alle in dieser Gebrauchsanleitung angeführte Sicherheitshinweise müssen ausnahmslos befolgt werden!

Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei der Installation und beim Gebrauch der Solardusche unbedingt zu befolgen sind.

Die Nichteinhaltung von diesen Sicherheitshinweisen kann nicht nur die Gefährdung von Personen sondern auch die Gefährdung von der Umgebung und

der Anlage selbst zu Folge haben.

Die Gartensolardusche ist ausschließlich für Außenanwendung und Duschen von Personen bestimmt. Bei Verwendung für andere Zwecke oder

bei einem Umbau, der vom Hersteller nicht empfohlen wurde, ist der Hersteller für eventuell entstandene Schäden nicht verantwortlich und alle

Gewährleistungsansprüche können nicht geltend gemacht werden.

Aus hygienischen Gründen wird empfohlen das Wasser aus der Dusche bei längerem Nichtgebrauch abzulassen. Zu diesem Zweck dient die

Ablassschraube im unteren Teil der Dusche. Wird das Wasser in der Dusche nicht regelmäßig ausgetauscht, können sich dort Mikroorganismen bilden, die

gesundheitliche Probleme verursachen können.

Die Solardusche darf nicht von Personen verwendet werden, die mit dieser Gebrauchsanleitung nicht vertraut sind.

Bezüglich der Wassertemperatur im Inneren der Dusche, die die Werte von bis zu 60 – 70°C erreichen kann, wird empfohlen zuerst Kaltwasser laufen

lassen, indem man den Einhandmischer nach rechts und in Richtung von der Duschsäule bewegt, und erst danach nach links bewegen, um die

gewünschte Wassertemperatur zu erreichen. Dadurch wird ein unerwünschtes Duschen mit zu heißem Wasser vermieden!

Nach einer gewissen Zeit der Nichtnutzung der Dusche kann auch geringe Wassermenge im Zuleitungsschlauch sehr warm werden. Zur sicheren

Anwendung sollte man zuerst etwas Wasser ablassen (ca. 3 Sekunden).

Montageanleitung:

Suchen Sie für die Solardusche einen sonnigen Standplatz in Wasseranschlussnähe. Installieren Sie die Dusche senkrecht, möglichst auf einem festen und

waagerechten Untergrund. Am besten mit Hilfe von Dübeln auf eine Betonplatte oder Keramikﬂiesen, gegebenenfalls mit speziellen Nägeln tief in der Erde.

Befestigen Sie den Brauseschlauch an die Frontseite der Duschsäule. Die Schraubverbindung vom Brauseschlauch verfügt über Gummidichtung, deshalb

ziehen Sie die Verbindung ohne Werkzeuge mit der Hand nach. Den Brausekopf hängen Sie in den Brausehalter im oberen Teil der Duschsäule ein.

An der unteren Rückseite der Duschsäule beﬁndet sich der Wasseranschluss (1/2“) für schnellen Anschluss an die Wasserleitung. Dort schließen Sie den

externen Wasseranschluss an, danach können Sie die Wasserzufuhr öffnen.

Es ist verboten die standardisierte Anschlussverschraubung zu demontieren oder zu ändern. Es sollte beachtet werden, dass der Armaturenanschluss

im Kunststoff montiert wird. Deshalb verwenden Sie beim Anschluss an das Wasser angemessene Kraft, wenn möglich, ziehen Sie die Verbindung mit

der Hand nach. Zum Anschluss der Solardusche an das öffentliche Wassernetz verwenden Sie bitte ausschließlich standardisierte, genehmigte und

unbeschädigte Montageteile.

Nach dem Wasseranschluss der Solardusche füllen Sie diese vollständig mit Wasser ein und führen Sie gleichzeitig ihr Entlüften durch: Öffnen Sie das Ventil

der Wasserversorgung und bewegen Sie gleichzeitig den Einhandmischer in die Position Warmwasser und lassen ihn voll geöffnet, bis aus dem Duschkopf

ﬂießend Wasser strömt. Bewegen Sie den Einhandmischer in die Position „geschlossen“. Die Solardusche ist betriebsbereit.

Anschließend überprüfen Sie alle Verbindungen nach Dichtheit.

Vor der Inbetriebnahme entfernen Sie vorsichtig die Schutzfolie von der Aluminiumabdeckung der Dusche!

DE SOLAR GARTENDUSCHE

GEBRAUCHS- UND MONTAGEANLEITUNG

Wartung und Winterfestmachung :

Die Gartensolardusche bedarf keiner besonderen Wartung.

Halten Sie die Solardusche sauber, insbesondere die Aluminiumabdeckung und beugen Sie Kalkablagerungen an deren Oberﬂäche vor.

Nach Ablauf der Saison trennen Sie die Solardusche von der Wasserzufuhr und lassen das komplette Wasser aus der Dusche ab. Achten Sie

darauf, dass der Einhandmischer und der Duschkopf trocken bleiben. Packen Sie beide Teile dichtfest gegen das Eindringen von Feuchtigkeit

ein. Wird die Dusche so vorbereitet, kann sie im Freien überwintern.

Wir empfehlen das Produkt während der Nebensaison trocken zu lagern..

Transport und Lagerung:

Um Schäden und Verluste der einzelnen Komponente zu vermeiden, entfernen Sie die Originalverpackung erst unmittelbar vor der Montage.

Lieferumfang:

- Duschsäule mit integriertem Hebelventil

- Brauseschlauch mit Duschkopf

- Schnellschlauchkupplung

- Gebrauchs- und Montageanleitung

Grundparameter der Solardusche:

Volumen des Wasserspeichers: 35 l

Maximal zulässiger Wasserdruck am Einlassventil: 6 bar

Höhe der Duschsäule: 2100 mm

Verankerungsständer: 4 x Loch ø 9 mit Abstand von 145x145 mm

Gewährleistungsbedingungen:

Unter der Voraussetzung der Einhaltung aller vom Hersteller empfohlenen Verwendungsbedingungen gewährleistet der Hersteller auf das

Produkt eine Garantie von 24 Monaten nach der Produktübernahme.

Der Lieferant haftet nicht für Mängel und Schäden, die durch unsachgemäße Montage, unsachgemäße Verwendung oder unsachgemäße

Winterfestmachung entstanden sind.

Für Service und Ersatzteile sorgt das Unternehmen Mountﬁ eld a.s. im Rahmen seiner Verkaufsstellen.

DE SOLAR GARTENDUSCHE

GEBRAUCHS- UND MONTAGEANLEITUNG

Brausekopf - Detail der Aufhängung im

oberen Teil der Duschsäule

Ansicht der Montage vom Brauseschlauch Auslassventil (links) Wasseranschluss mit

Schnellkupplung (rechts)

Description:

La douche de jardin solaire est constituée d’un bâti en proﬁ lé d’aluminium dont l’enveloppe en polypropylène est utilisée comme réservoir d’eau

chaude ainsi que collecteur solaire. Cette enveloppe est autoportante. Les conduites d’arrivée d’eau sont placées à l’intérieur du bâti. Le robinet

avec levier de commande, le pommeau de douche et le support du pommeau de douche sont placés à l’extérieur du bâti de douche. La partie

inférieure du bâti est munie d’une base de montage. Les raccordements de remplissage et de vidange sont situés dans la partie arrière et

inférieure du bâti.

Utilisation:

L’équipement est conçu pour une utilisation dans les lieux privatifs tels que les jardins, les courts de tennis privés et en complément des

piscines de jardin. Il est destiné aux douches individuelles des personnes. Il n’est pas destiné à être utilisé par un large public ou dans des

objectifs commerciaux.

Désignation des instructions dans la notice d’utilisation:

Les consignes de sécurité mentionnées dans cette notice d’utilisation sont désignées à l’aide des symboles généraux de danger. Leur non-

respect peut mettre en danger la santé des personnes.

Avertissement de sécurité correspondant à la norme ČSN ISO 3864.

Consignes de sécurité:

Il est nécessaire de respecter sans exception toutes les consignes de sécurité mentionnées dans cette notice d’utilisation !

Cette notice d’utilisation énonce toutes les instructions de base qu’il faut respecter pendant l’installation et l‘utilisation de la douche solaire. Le

non-respect des consignes de sécurité peut avoir pour conséquence non seulement la mise en péril de la santé des personnes mais aussi de

’équipement lui-même et de son environnement.

La douche solaire de jardin est conçue uniquement pour être utilisée à l‘extérieur et par des personnes. Si elle est utilisée dans d’autres buts ou

en cas de modiﬁcation non-autorisée par le fabricant, le fabricant refuse toute responsabilité dans les éventuels dommages et l‘ensemble des

droits à la garantie disparaissent.

Pour des raisons d‘hygiène, videz l’eau de la douche solaire avant ou après une longue période d‘inactivité. Un bouchon de vidange dans la

partie inférieure de la douche est destiné à cet effet. Si l’eau de la douche n’est pas changée régulièrement, des microorganismes peuvent s‘y

multiplier et causer des problèmes de santé.

L’équipement ne doit pas être utilisé par des personnes qui n’ont pas pris connaissance du maniement de la douche solaire décrit dans cette

notice d’utilisation.

La température de l’eau à l’intérieur du corps de la douche peut atteindre 60 - 70°C. Nous recommandons de tourner d’abord le levier du

robinet vers la droite et faire tout d’abord couler un courant d’eau froide et mélanger ensuite l’eau du corps de la douche par une rotation

du levier vers la gauche pour obtenir la température désirée. Vous éviterez alors de prendre une douche avec une eau trop chaude !

Une petite quantité d’eau chaude peut rester dans le tuyau d’arrivée du robinet après un certain temps d‘inutilisation de la douche. Pour

une utilisation en toute sécurité, laissez tout d’abord couler un peu d’eau (environ 3 secondes).

Instructions de montage:

Prévoyez d‘installer la douche solaire à un emplacement sufﬁsamment exposé au rayonnement solaire et à proximité d‘une conduite ou tuyau

d‘arrivée d’eau. Montez-la verticalement, sur une base solide et horizontale. Au mieux à l’aide de chevilles sur une dalle en béton ou une dalle

céramique, éventuellement en profondeur à l’aide de piquets spéciaux plantés en terre.

Raccordez le tuyau du pommeau de douche au raccord placé sur la face avant en haut du corps de la douche. Le raccord du tuyau de douche

est muni d’un joint en caoutchouc et le serrage doit être manuel, sans utiliser d’outils aﬁn de ne pas le détériorer. Suspendez le pommeau de

douche à son support placé dans la partie supérieure du corps de douche.

Le raccord de l’armature de douche (1/2“) est situé dans la partie arrière et inférieure du corps de la douche pour un raccordement facile

de l’équipement à la conduite ou tuyau d‘arrivée d’eau. Connectez-y la conduite d’arrivée d‘eau extérieure. Ouvrez le robinet d’arrivée pour

connecter la conduite d’eau au corps de la douche.

Il est interdit de démonter ou modiﬁer le raccord standard de la douche. Il est important de comprendre que le raccordement d’arrivée et le corps

de la douche sont réalisés en aluminium. C’est pourquoi vous n‘utiliserez que la force nécessaire au raccordement à la conduite d‘arrivée d’eau

et serrerez si possible à la main cette connexion. N‘utilisez exclusivement que des pièces de raccordement standardisées, approuvées et intactes

pour le raccordement d‘arrivée d‘eau du réseau de distribution ou de la station d’eau domestique à la douche solaire.

Après raccordement de la douche solaire à l‘arrivée d‘eau, effectuez le remplissage complet du tube de la douche et en même temps sa purge :

ouvrez la vanne d’arrivée d’eau à la douche solaire et ouvrez en même temps le robinet à levier de la douche en position eau chaude puis laissez-

le entièrement ouvert jusqu’à ce que l’eau commence à couler de façon continue du pommeau de douche. Enfoncez le levier de commande en

position « fermée ». La douche solaire est prête à être utilisée. Vériﬁez à la ﬁn du montage l’étanchéité des raccords.

Retirez prudemment la feuille de protection du corps inoxydable de la douche avant sa mise en route !

FR DOUCHE SOLAIRE DE JARDIN

NOTICE DE MONTAGE ET D‘UTILISATION

Entretien, hivernage:

La douche solaire de jardin n’exige pas d’entretien particulier. Gardez la douche solaire propre, notamment son corps en acier inoxydable et

enlevez les dépôts du calcaire sur sa surface.

Déconnectez complètement la douche solaire de la source d’arrivée d‘ eau à la ﬁn de la saison, dévissez le bouchon de vidange situé dans la

partie arrière et inférieure de la douche, au-dessus de la base de montage et videz soigneusement toute l’eau du corps de la douche. Veillez

à ce que le robinet à levier et le pommeau de douche restent secs. Emballez le robinet à levier et le pommeau de douche dans une feuille

imperméable aﬁn que l’humidité n‘y pénètre pas. La douche solaire ainsi protégée peut être laissée à l’extérieur même en hiver.

Néanmoins, nous recommandons de stocker pendant la basse saison la douche ainsi préparée et démontée dans un endroit sec.

Transport et stockage:

Pour prévenir tout dommage et perte des différents composants, l’emballage original ne doit être ouvert qu‘immédiatement avant le montage.

Contenu de l’emballage:

- Corps de la douche solaire avec robinet à levier monté

- Tuyau de douche avec manchon de fermeture

- Raccord pour tuyau d‘arrivée

- Notice de montage et d‘utilisation

Paramètres de base de la douche solaire:

Volume du réservoir de la douche solaire : 35 l

Pression d’eau maximum autorisée à l’arrivée d‘eau : 6 bar

Hauteur du corps : 2100 mm

Plaque d’ancrage inférieure : 4 x oriﬁces de Ø 9 avec écartement de 145x145 mm

Conditions de garantie:

Si toutes les conditions d’utilisation de l‘équipement déterminées par le fabricant ont été respectées par le client, le fabricant accorde une

garantie de 24 mois.

Le fournisseur n’est pas responsable des défauts ou dommages nés suite à un montage incorrect, une mauvaise utilisation ou un hivernage

défaillant.

La maintenance de l‘équipement et les pièces de rechange sont assurées par la société Mountﬁ eld a.s. à travers son réseau de magasins.

FR DOUCHE SOLAIRE DE JARDIN

NOTICE DE MONTAGE ET D‘UTILISATION

Pommeau de douche - détail de la suspension

dans la partie supérieure du corps de douche

Montage du tuyau de douche sur le corps de

la douche

Raccordement d’évacuation avec bouchon

(à gauche) Raccordement d’arrivée avec

embout pour tuyau (à droite)

Opis:

Ogrodowy prysznic słoneczny STANDART został zaprojektowany jako korpus w kształcie słupka z proﬁ lu polipropylenowego, służy jako zbiornik

ciepłej wody a zarazem działa jako kolektor słoneczny. Obudowa jest samonośna. Armatura doprowadzająca wodę jest umieszczona wewnątrz

obudowy i jest wyprowadzona z tylnej strony korpusu prysznica. Bateria dźwigniowa, głowica prysznicowa i uchwyt głowicy są umieszczone

na zewnątrz korpusu prysznica. W dolnej części słupka jest podstawa montażowa . W tylnej, dolnej części słupka jest umieszczona armatura

zasilająca.

Użycie:

Urządzenie jest przeznaczone do użytku w prywatnych obiektach, takich jak ogrody, jako akcesoria do basenów ogrodowych lub prywatnych

kortów tenisowych. Służy do indywidualnego korzystania z prysznica. Nie jest przeznaczone do stosowania publicznego lub do użytku

komercyjnego.

Oznaczenie wskazówek w instrukcji:

Wskazówki bezpieczeństwa zawarte w niniejszej instrukcji, których nie przestrzeganie może stanowić zagrożenie dla zdrowia osób, zostały

oznaczone ogólnym symbolem niebezpieczeństwa:

Znak bezpieczeństwa, zgodny z normą CSN ISO 3864.

Instrukcje bezpieczeństwa:

Bez wyjątków należy przestrzegać wszystkich wskazówek zawartych w niniejszej instrukcji!

Niniejsza instrukcja obsługi zawiera podstawowe wskazówki, których należy przestrzegać podczas montażu i eksploatacji prysznica

słonecznego.

Nie przestrzeganie instrukcji bezpieczeństwa może spowodować nie tylko zagrożenie dla zdrowia osób, ale również zagrożenie dla środowiska i

samego urządzenia.

Ogrodowy prysznic słoneczny jest przeznaczony wyłącznie do korzystania na zewnątrz. Podczas używania go do innych celów lub przy

modyﬁkacji, która nie została zatwierdzona przez producenta, producent nie ponosi żadnej odpowiedzialności za szkody a zarazem wygasają

wszelkie roszczenia gwarancyjne.

Ze względów higienicznych, przed lub po długim okresie nieużywania należy spuścić wodę z prysznica. Do tego celu służy korek spustowy

w dolnej części prysznica. Jeśli woda w prysznicu nie jest regularnie wymieniana, mogą się w niej mnożyć mikroorganizmy, które powodują

problemy zdrowotne.

Z urządzenia nie mogą korzystać osoby, które nie zapoznały się z obsługą prysznica słonecznego w zakresie niniejszej instrukcji.

W związku z temperaturą wody wewnątrz korpusu prysznica, która może osiągać 60 - 70°C,

zalecamy najpierw obrócić dźwignię baterii w prawo, wychylając ją w kierunku od korpusu prysznica i najpierw puścić strumień zimnej

wody a dopiero potem, wymieszać wodę na wymaganą temperaturę poprzez przekręcenie dźwigni w lewo. To zapobiega niepożądanemu

strumieniowi gorącej wody!

Po pewnym czasie nie korzystania z prysznica, może dojść do podgrzania nawet małej ilości wody w przewodzie zasilającym baterię. Dla

bezpiecznego użytkowania należy najpierw spuścić trochę wody (przez ok. 3 sekundy).

Instrukcja montażu:

Prysznic słoneczny umieść na miejscu z wystarczającą ilością słońca i w zasięgu sieci wodociągowej. Zamontuj go pionowo, jeśli to możliwe,

na stabilnej równej powierzchni. Najlepiej przy pomocy kołków do betonowej posadzki, lub płytek ceramicznych, ewentualnie specjalnymi

gwoździami głęboko do ziemi.

Przyśrubuj głowicę prysznicową do wylotu armatury w przedniej części słupka prysznica. Połączenie śrubowe głowicy prysznica jest

wyposażone w uszczelkę gumową, dlatego należy je dokręcić ręcznie, bez użycia narzędzi. Głowicę prysznica powieś na uchwycie, w górnej

części korpusu prysznica.

W dolnej tylnej części słupka prysznica jest wylot połączenia gwintowego armatury prysznica (1/2“), do łatwego podłączenia urządzenia do

sieci wodociągowej. Przyłącz do niego jeszcze nieuruchomiony zewnętrzny dopływ wody. W celu połączenia sieci wodociągowej z korpusem

prysznica otwórz dopływ wody do prysznica.

Obowiązuje zakaz demontowania lub modyﬁkowania standardowego połączenia gwintowego dopływu do prysznica. Należy mieć na uwadze,

że podłączenie armatury wlotowej i korpusu prysznica jest wykonane w aluminium. Dlatego przy podłączaniu do sieci wodociągowej

należy używać odpowiedniej siły, jeśli jest to możliwe, połączenie dokręć ręcznie. Do podłączenia armatury prysznica słonecznego do sieci

wodociągowej lub do domowego wodociągu, korzystaj wyłącznie ze standardyzoawnych, zatwierdzonych i nieuszkodzonych elementów

montażowych instalacji wodnej.

Po podłączeniu prysznica słonecznego do źródła wody napełnij tubus prysznica na maksimum wodą a zarazem wykonaj odpowietrzenie: Otwórz

zawór dopływu wody do prysznica słonecznego a jednocześnie puść dźwignią baterii prysznica ciepłą wodę i pozostaw ją w pozycji

otwartej, dopóki z głowicy prysznica nie zacznie płynąć stały strumień wody. Dźwignię przesuń na pozycję „zamknięta“. Prysznic słoneczny jest

gotowy do użytkowania.

Na zakończenie montażu sprawdź szczelność połączeń armatur.

Przed uruchomieniem należy ostrożnie odkleić folię zabezpieczającą z ozdobnej obudowy prysznica ze stali nierdzewnej!

OGRODOWY PRYSZNIC SŁONECZNY

INSTRUKCJA OBSŁUGI I MONTAŻU

Konserwacja, zazimowanie:

Ogrodowy prysznic słoneczny nie wymaga żadnej specjalnej konserwacji.

Prysznic słoneczny utrzymuj w czystości, zwłaszcza jego ozdobną obudowę metalową i zapobiegaj osadzaniu się kamienia na jego powierzchni.

Po zakończeniu sezonu prysznic odłącz od źródła wody, wykręć korek umieszczony w tylnej, dolnej części słupka, nad podstawą montażową i spuść

dokładnie całą wodę z korpusu. Upewnij się, że bateria dźwigniowa i głowica prysznicowa pozostały suche. Baterię dźwigniową i głowicę prysznica

owiń szczelnie chroniąc ją przed wilgocią. Przygotowany w ten sposób prysznic słoneczny może zostać na zewnątrz nawet w zimie.

Zazimowany produkt zalecamy jednak przechowywać po sezonie zdemontowany, w suchym miejscu.

Transport i przechowywanie:

Aby uniknąć uszkodzenia i utraty poszczególnych elementów, oryginalne opakowanie rozpakuj bezpośrednio przed montażem.

Zawartość opakowania:

- Korpus prysznica słonecznego z zamontowanym zaworem dźwigni

- Głowica prysznica z końcówką

- Wlotowa szybkozłączka do węży

- Instrukcja obsługi i montażu

Parametry podstawowe prysznica słonecznego:

Objętość zbiornika prysznica słonecznego: 35 l

Maksymalne dopuszczalne ciśnienie wody na wlocie do armatury: 6 bar

Wysokość korpusu: 2100 mm

Płyta dolna kotwiąca: 4 x otwór 9 z rozstawem 145x145 mm

Warunki gwarancji:

Pod warunkiem przestrzegania wszystkich przesłanek sposobu użytkowania, określonego przez producenta, producent udziela gwarancji na produkt,

która wynosi 24 miesięcy od daty odbioru produktu.

Dostawca nie ponosi odpowiedzialności za wady i uszkodzenia powstałe w wyniku niewłaściwego montażu, niewłaściwego użytkowania lub

niewłaściwego zazimowania.

Serwis i części zamienne zapewnia spółka Mountﬁ eld a.s. za pośrednictwem sieci własnych sklepów.

OGRODOWY PRYSZNIC SŁONECZNY

INSTRUKCJA OBSŁUGI I MONTAŻU

głowica prysznica - szczegół montaż w górnej

części korpusu prysznica

montaż węża prysznica do wylotu armatury otwór odpływowy z korkiem (z lewej)

armatura wlotowa z końcówką węża

(z prawej)

Описание:

Солярная душевая установка сконструирована как колонна ввиде стойки, полипропиленовый корпус которой служит вкачестве

резервуара горячей воды иодновременно функционирует как солнечный коллектор. Этот корпус является самонесущим. Подводящая

водопроводная арматура встроена вовнутрь колонны стойки. Рукоять смесителя, душевой распылитель ификсатор душевого распылителя

расположены вне душевой колонны. Нижняя часть душевой стойки оборудована монтажной подставкой. Взадней нижней части душевой

стойки находится наливная ивыпускная арматура.

Применение:

Душевое устройство предназначено для эксплуатации вчастных объектах, например, таких как дачи, служит вкачестве аксессуара к

садовым бассейнам или частным теннисным кортам. Оно предназначено для индивидуального принятия душа людьми. Не предназначено

для использования широкой общественностью или вкоммерческих целях.

Обозначение указаний винструкции:

Правила безопасности, приведенные вданной инструкции, несоблюдение которых может привести кугрозе здоровью людей, обозначены

общепринятыми символами опасности:

Знак безопасности, соответствующий норме ЧСН ИСО 3864.

Правила безопасности:

Необходимо вобязательном порядке соблюдать все правила безопасности, приведенные вданной инструкции!

Эта инструкция по эксплуатации содержит основные правила, которые необходимо соблюдать при установке иэксплуатации солярных

душевых установок.

Несоблюдение правил безопасности может повлечь за собой не только угрозу здоровью людей, атакже создать угрозу окружающей среде

исамому оборудованию.

Солярная душевая установка для дачи предназначена только для уличного принятия душа людьми. При её использовании вдругих целях,

или при переделке, которая не была разрешена производителем, производитель снимает ссебя ответственность за любой ущерб, авсе

гарантийные обязательства втаком случае утрачивают свою силу.

Из гигиенических соображений слейте воду из солярной душевой установки перед или после длительного периода её неиспользования. См.

пункт «Техобслуживание изимнее хранение». Если вдушевой установке регулярно не проводится водообмен, то вней могут размножаться

микроорганизмы, вызывающие проблемы со здоровьем.

Устройством не должны пользоваться лица, которые не знакомы сэксплуатацией солярного душ вобъеме настоящей инструкции.

Сучетом температуры воды внутри колонны душевой установки, которая может достигать 60 - 70°C, мы рекомендуем сначала

повернуть рычажный смеситель вправо путем его поворота впротивоположную сторону от корпуса душевой установки ипустить

поток холодной воды, итолько после этого воду можно смешивать на желаемую температуру путем поворачивания рычажного

смесителя, повернув его влево. Этим Вы избежите нежелательного принятия душа перегретой водой!

После определенного периода времени, втечение которого душ не использовался, может быть нагрето инебольшое количество воды

вшланге, подведенном ккрану. Для безопасного использования необходимо сначала воду немного слить (около 3 секунд).

Указания по установке:

Солярную душевую установку надо установить вместо сбольшим количеством солнечного света ивпределах досягаемости водопроводной

сети. Установите ее перпендикулярно, по возможности, на прочное игоризонтальное основание. Лучше всего установку выполните с

помощью дюбелей на бетонную плитку или керамическую плитку, или же спомощью специальных гвоздей, вбитых глубоко вземлю.

Привинтите душевой шланг квыводу душевой арматуры вверхней передней части душевой колонны. Резьбовое соединение душевого

шланга снабжено резиновым уплотнением, поэтому затяжку соединения делайте только рукой, без использования инструментов. Душевой

распылитель вставьте вфиксатор, находящейся вверхней части душевой колонны.

Внижней задней части душевой колонны выведена душевая арматура (1/2“) для удобного подключения устройства кводопроводной сети.

Подключите кустройству еще неподключенную внешнюю подачу воды. После подключения водопровода кколонне душа откройте подачу

воды.

Стандартное резьбовое соединение на душевой установке запрещено демонтировать или изменять. Следует помнить, что подключение

входной арматуры иколонны душа сделано из пластика. Поэтому при подключении кводопроводу прикладывайте разумную силу, если

это возможно, то соединение затяните рукой. Для подключения арматуры солярной душевой установки кводопроводу или кдомашней

водонапорной установке, используйте исключительно стандартные, утвержденные инеповрежденные сантехнические монтажные

компоненты.

После того, как подсоедините солярную душевую установку кисточнику воды, полностью наполните водой тубус душевой установки, и

одновременно сделайте ее обезвоздушивание. Для обезвоздушивания откройте клапан подачи воды ксолярной душевой установке и

одновременно рукояткой смесителя откройте арматуру душевой установки, установите впозицию открытой горячей воды, иоставьте ее

полностью открытой до тех пор, пока из душевого распылителя не начнет непрерывно течь вода. Рукоятку смесителя верните впозицию

„закрыто“. Солярная душевая установка подготовлена кэксплуатации.

После завершения монтажа проверьте герметичность соединений арматуры.

Перед вводом вэксплуатацию осторожно отстраните защитную пленку сдекоративной нержавеющего корпуса душевой

установки!

RU СОЛЯРНАЯ ДУШЕВАЯ УСТАНОВКА ДЛЯ ДАЧИ

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ИУСТАНОВКЕ

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Mountfield Apparecchio per il bagno

Mountfield

Mountfield De LUXE Manuale operativo

Manuali Apparecchio per il bagno popolari di altre marche

DURAVIT

DURAVIT C.1 C15240 0090 Manuale

Heatstore

Heatstore HSTRL500WTN Manuale utente

Sunshower

Sunshower PURE SOLO Manuale utente

Delabie

Delabie Delabie Sporting 714700 Manuale utente

Kohler

Kohler K-13056 Istruzioni per il montaggio

ESS

ESS Container TCL-11 Manuale utente

Mustee

Mustee 22C Manuale utente

VITRA

VITRA V-Flow Manuale utente

baliv

baliv DUK-80.30 T Manuale utente

Malmet

Malmet B105BT Manuale utente

bathstore

bathstore Transition H1690MM Guida

BELLOSTA

BELLOSTA Edward 0800/M Manuale utente

baliv

baliv DU-5160 Manuale utente

Franke

Franke PRTR0006 Manuale utente

Gessi

Gessi RILIEVO 59011 Manuale utente

noken

noken VITAE 100188525-N299998810 Manuale utente

Allen + Roth

Allen + Roth 1142VA-30-201 Manuale utente

Britex

Britex HBDA Manuale utente
