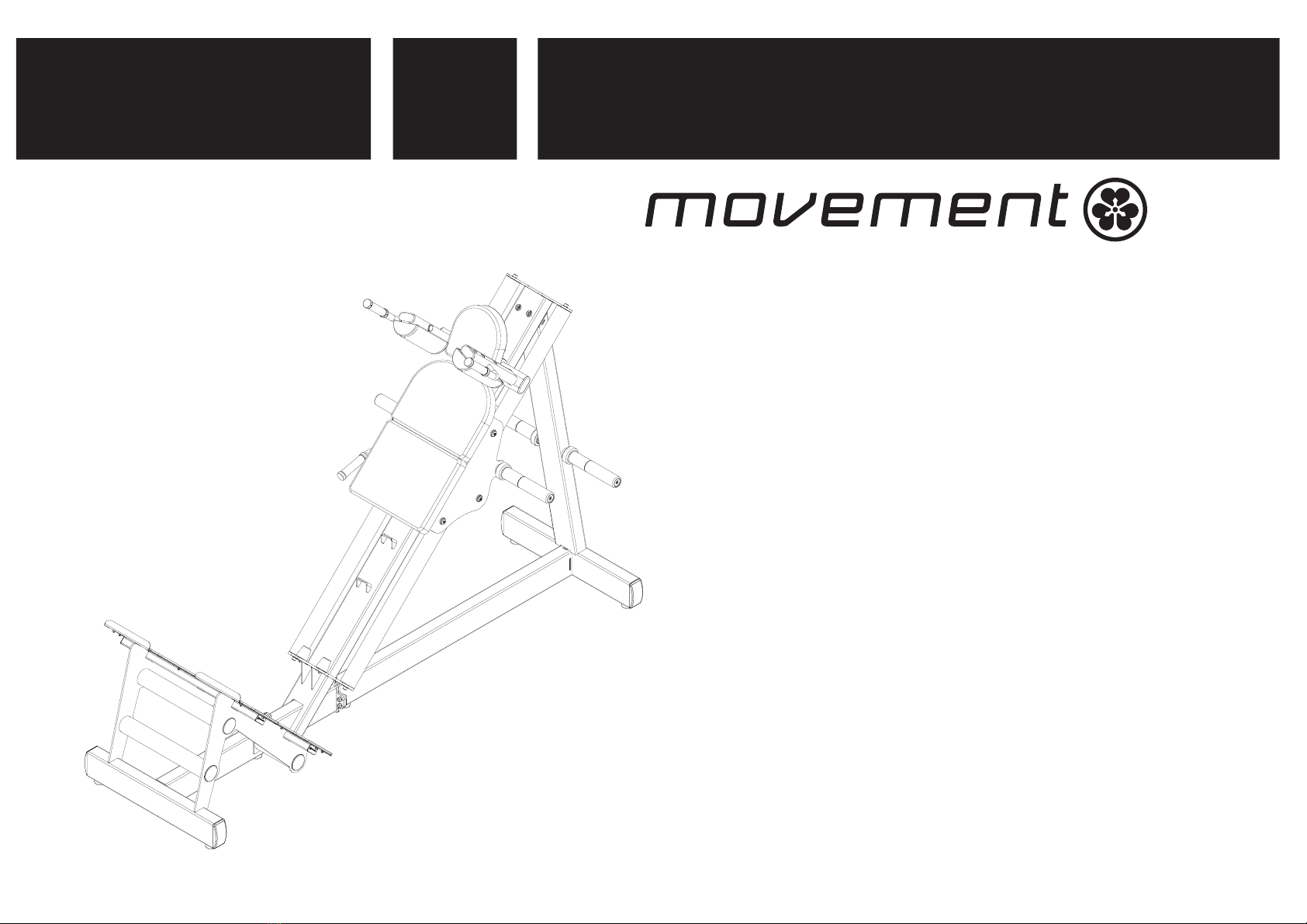

Movement BOLT PLATE LOADED HACK MACHINE Manuale utente
MANUAL DE MONTAGEM
LEIA ATENTAMENTE ESTE MANUAL ANTES DE UTILIZAR ESTE EQUIPAMENTO.
GUARDE ESTE MANUAL PARA CONSULTA E REFERÊNCIA FUTURA.
HACK MACHINE
bol
t
PLATE LOADED
INTRODUÇÃO
Com o objetivo de oferecer produtos, serviços e soluções inovadoras que atendam à necessidade de lazer, bem-estar e conforto, despertando as pessoas
para uma vida mais prazerosa e saudável, a Brudden Equipamentos Ltda. criou a marca MOVEMENT.
Fundada para desenvolver e produzir equipamentos de ginástica, a Movement logo se destacou no mercado brasileiro pela tradição em praticidade e
durabilidade, que faz da Brudden ícone em qualidade nos mercados em que atua.
Com alto investimento em pesquisa e desenvolvimento junto à instituições de renome, como a Escola de Educação Física e Esportes da Universidade de
São Paulo - EEFE/USP, a Movement promove a melhoria da qualidade de vida aos mais diferentes perfis e hábitos, com a presença marcante em
Residência, Condomínios, Academias, Clubes, Hotéis, Clínicas, Empresas e Organizações.
A qualidade em equipamentos se estende aos serviços prestados por sua ampla rede de atendimento e Pontos Autorizados, espalhados por todo
território nacional.
Trazendo a Movement sempre próxima a você e sua família em prol de uma vida mais saudável, rentável aos investidores e prazerosa e saudável a quem
treina em um dos nossos equipamentos.
Acesse nosso site, registre seu produto e saiba mais sobre o que nossa empresa oferece para melhorar a qualidade da sua vida.
SEJA BEM VINDO À MOVEMENT!
Parabéns, agora você faz parte do universo MOVEMENT!
Para confirmar a Garantia MOVEMENT, registre seu equipamento no site www.movement.com.br/garantia.
O cadastro é gratuito, prático e rápido. Ele permitirá uma maior cobertura do seu investimento, facilitando nossa comunicação e agilizando eventuais
pedidos de serviços ou assistência técnica.
De acordo com o manual de instruções, a ausência do cadastro prejudicará seu direito de garantia. Para mais informações, consulte a página de
GARANTIA deste manual.
2
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
ANTES DE INICIAR QUALQUER PROGRAMA DE ATIVIDADE FÍSICA PARA REALIZAÇÃO DE EXAMES, QUE DETERMINARÃO SE HÁ ALGUMA CONTRACONSULTE UM MÉDICO
INDICAÇÃO PARA A PRÁTICA DE EXERCÍCIOS FÍSICOS, SÓ ASSIM VOCÊ SE EXERCITARÁ COM MAIOR SEGURANÇA.
Ao utilizar os equipamentos da linha BOLT, é necessário tomar algumas precauções básicas para garantir sua segurança e a de terceiros.
LEIA todas as instruções antes de utilizar o equipamento.
NUNCA deixe crianças brincarem no equipamento.
Não deixe, próximas aos equipamento, crianças ou pessoas não familiarizadas com seu funcionamento durante a realização de exercícios.
MANTENHA SEMPRE as mãos longe das roldanas e partes móveis.
FAÇA a entrada ou saída do equipamento com cuidado, evitando possíveis acidentes.
Se sentir náuseas, falta de ar, dor de cabeça tremor ou dores no peito, PARE imediatamente o uso do equipamento e procure ajuda médica.
NÃO utilize este equipamento sob efeito de analgésicos, sedativos, estimulantes ou qualquer substância que altere suas faculdades sensoras, motoras e de julgamento
tempo- espacial.
NÃO faça exercícios descalço, com calçados de salto ou solado escorregadio.
Utilize um calçado adequado para esportes.
MANTENHA o piso no entorno dos aparelhos sempre seco e limpo, evitando possíveis escorregões e tombos.
NÃO exagere na execução dos exercícios.
O excesso não trará vantagens e poderá causar lesões.
NUNCA proceda ou implante modificações/adaptações nos dispositivos e partes do aparelho.
O descumprimento destas determinações poderá resultar em lesões ao usuário e a perda da garantia das peças.
MANTENHA qualquer peça de vestuário solta ou longa, bem como cadarços de calçados e cordames de qualquer tipo, em uso ou não, afastados das partes móveis do
equipamento.
USE o equipamento somente como é recomendado pelo manual do fabricante.
3

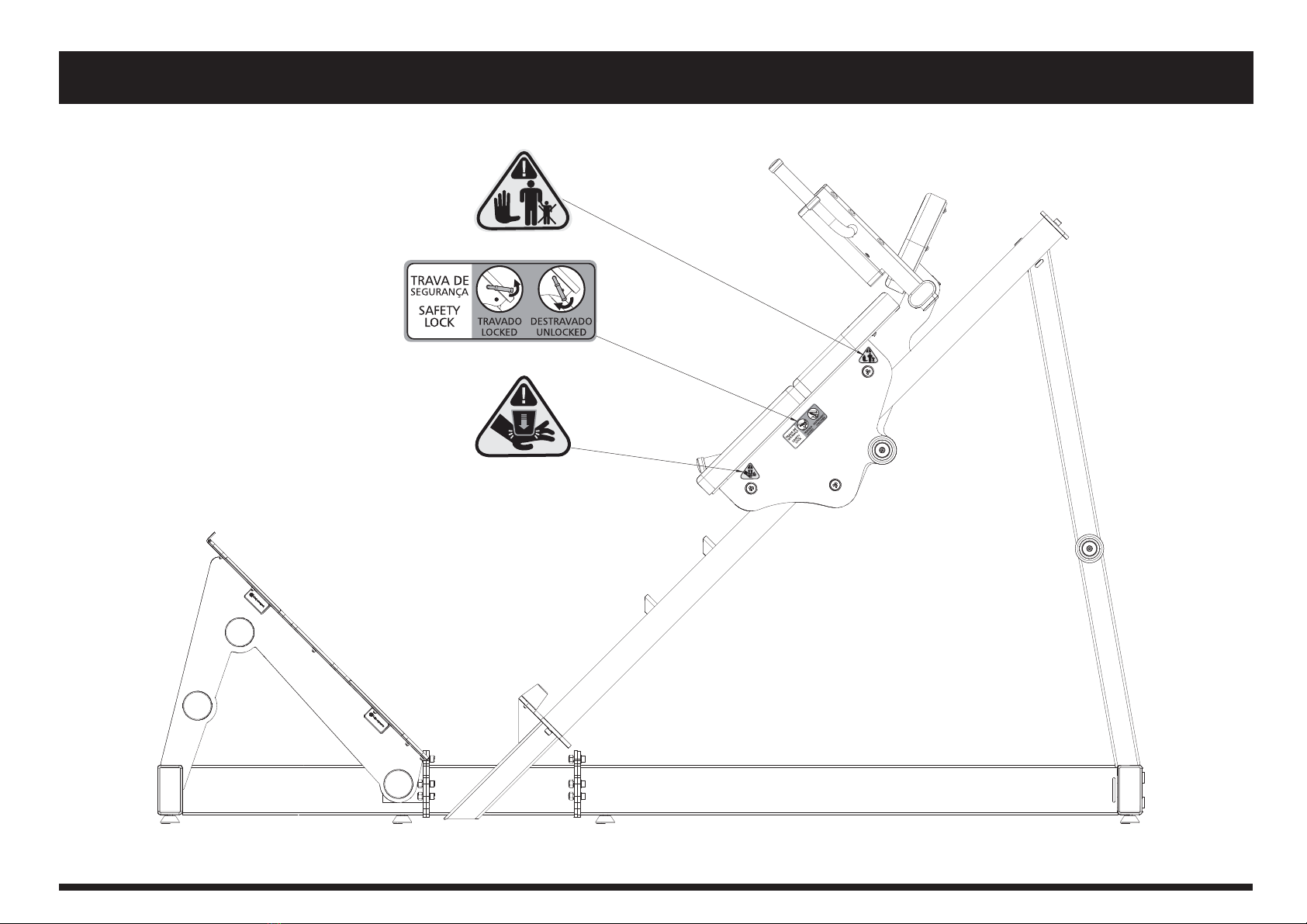

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA
4
INFORMAÇÕES SOBRE O EQUIPAMENTO
10 m0c
1m
50cm 1/2m
Laterais: 1/2m (50cm)
Pontos de movimento: 1m (100cm)

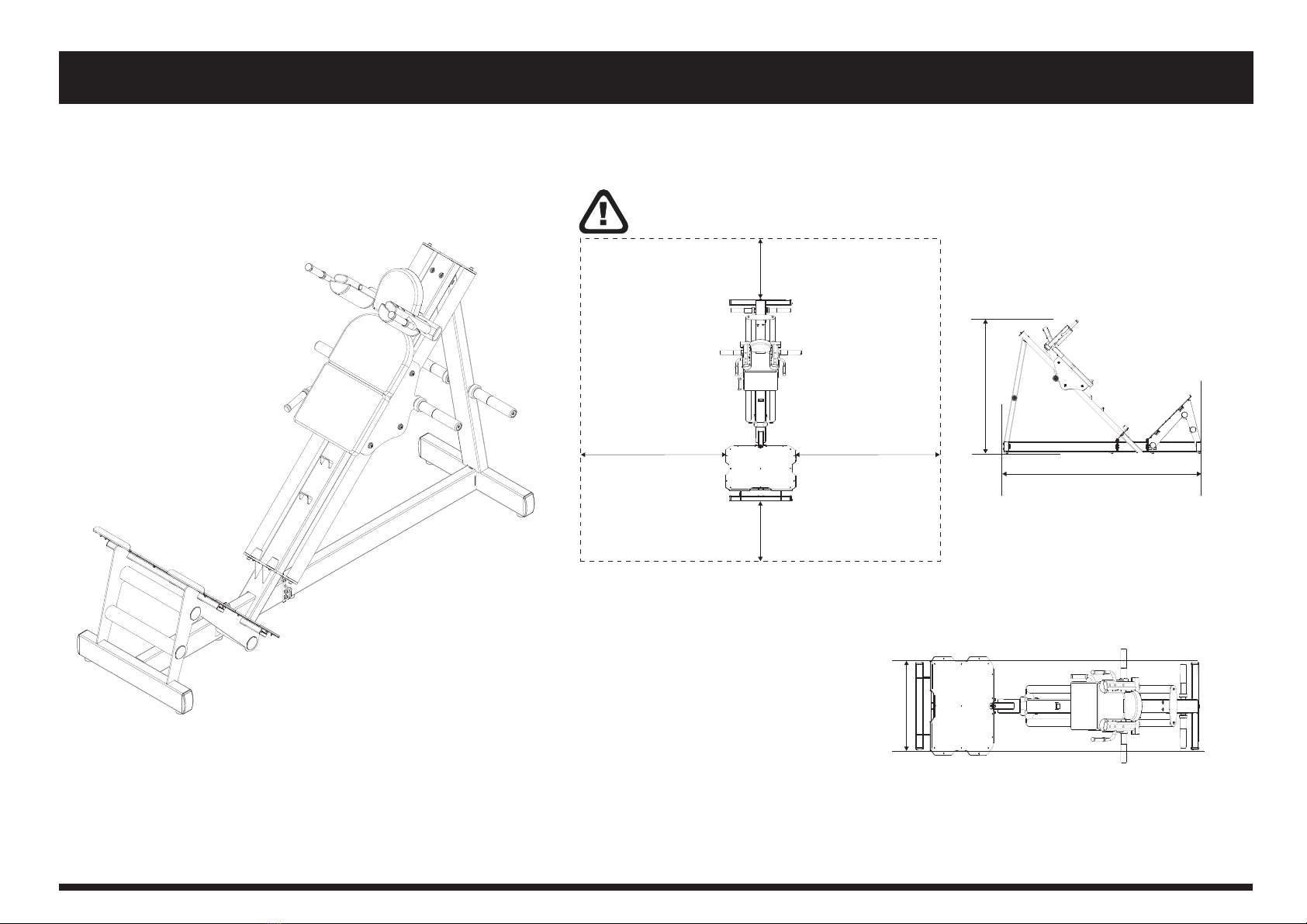

Recomendamos que em torno do aparelho
sejam respeitadas as seguintes medidas:
ÁREA MÍNIMA PARA MONTAGEM
1466 mm
2390 mm
818 mm
5
10 m0c
1m
50cm 1/2m
HACK MACHINE
MONTAGEM
6
PASSO 1
Parafuso Cab. Cil. Sext. Int
M10X70
Qtd
2x
1NOME
Allen 8 mm
Ferramentas Fazer a montagem
desse passo em duas
pessoas ou mais
Suporte traseiro
ANOME
Arruela lisa - M10 Qtd
2x
3NOME
A
1
1
3
7

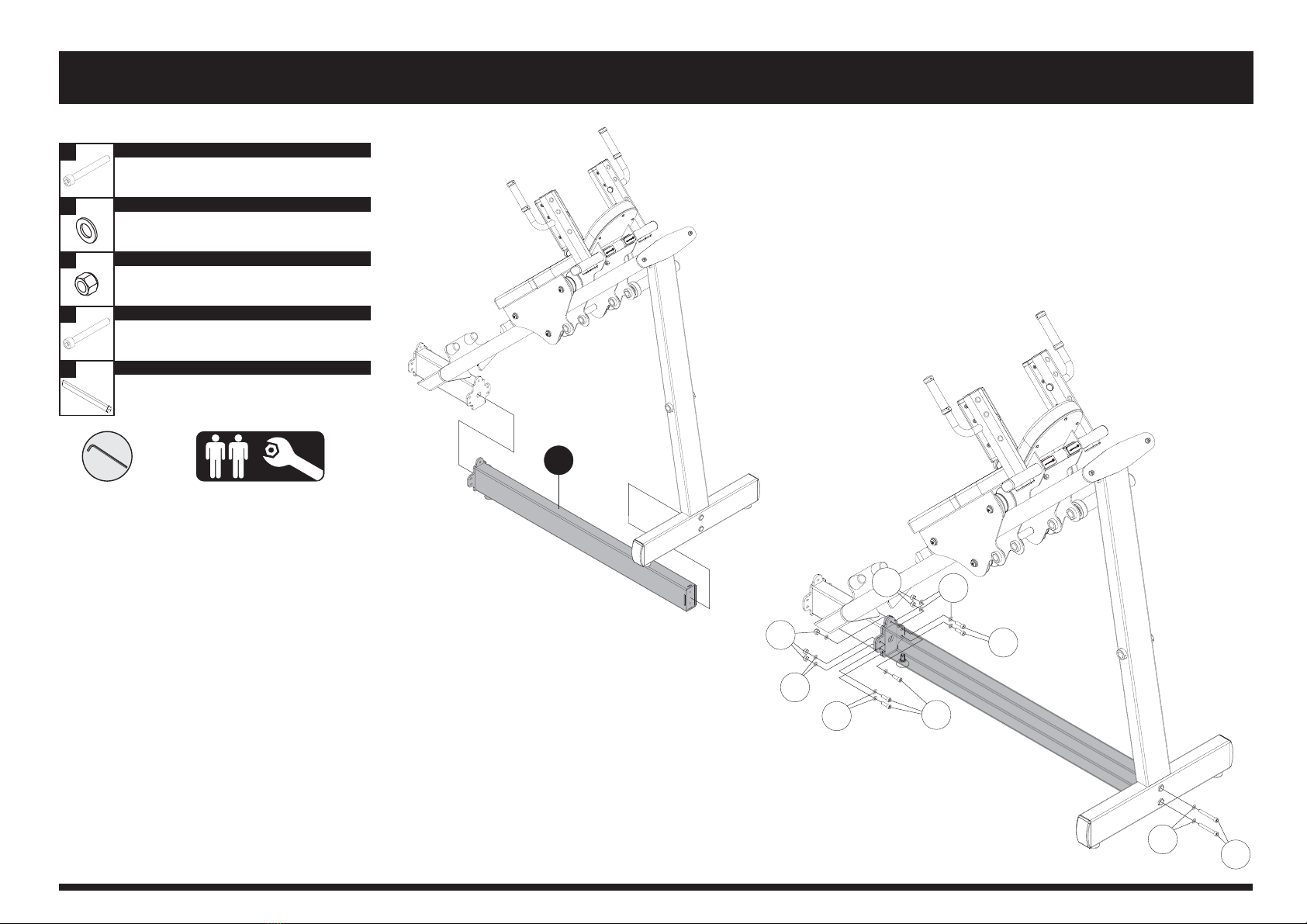

PASSO 2
Parafuso Cab. Cil. Sext. Int
M10X80
Qtd
2x
11 NOME
Parafuso Cab. Cil. Sext. Int
M10X30
Qtd
5x
2NOME
Arruela lisa - M10 Qtd
12x
3NOME
Porca Inserto nylon - M10 Qtd
5x
4NOME
Barra de ligação
BNOME
Allen 8 mm
Ferramentas Fazer a montagem
desse passo em duas
pessoas ou mais
MONTAGEM
B
2
2
3
3
4
43
311

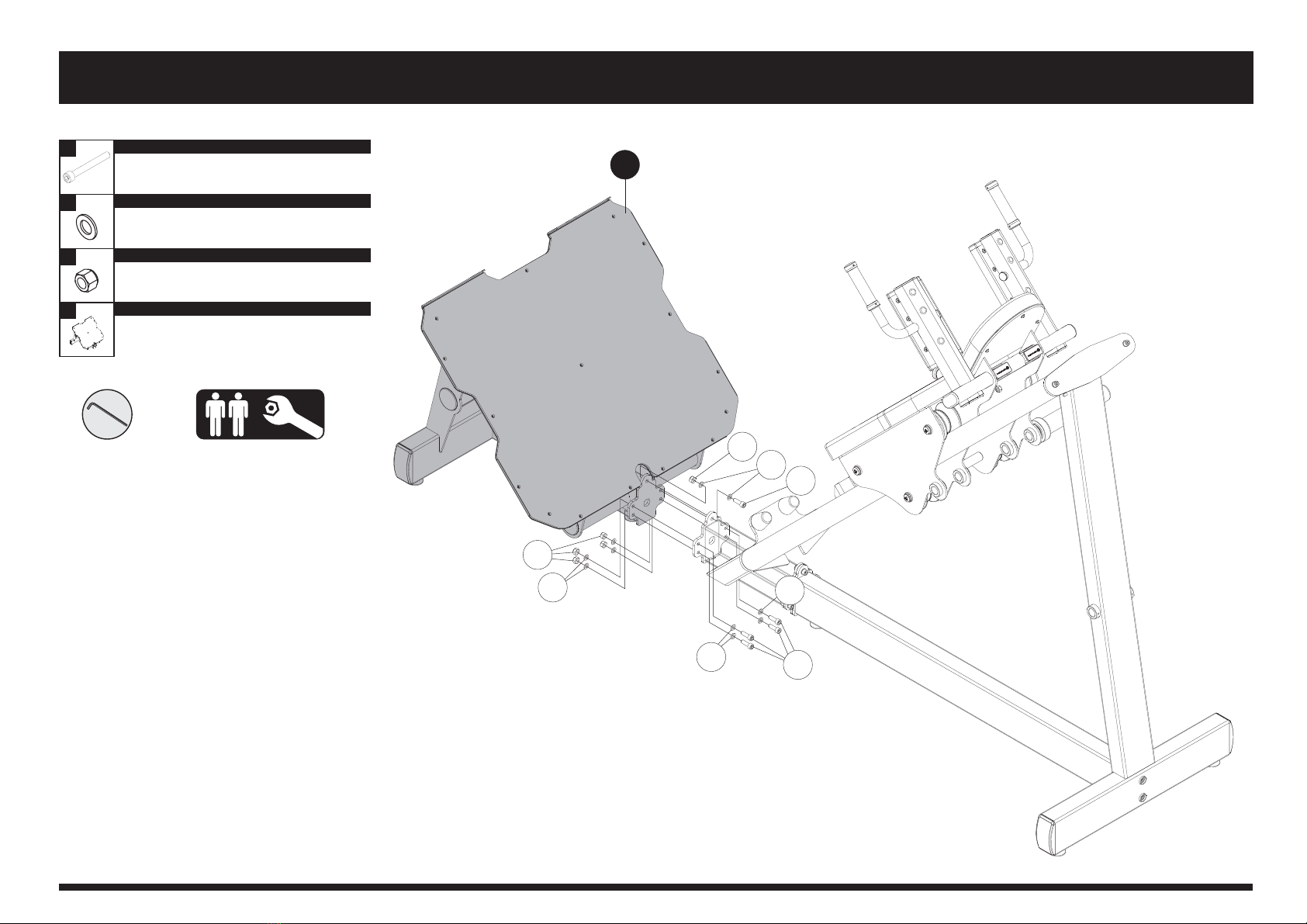

MONTAGEM
8
Parafuso Cab. Cil. Sext. Int
M10X30
Qtd
5x
2NOME
Arruela lisa - M10 Qtd
10x
3NOME
Porca Inserto nylon - M10 Qtd
5x
4NOME
Fazer a montagem
desse passo em duas
pessoas ou mais

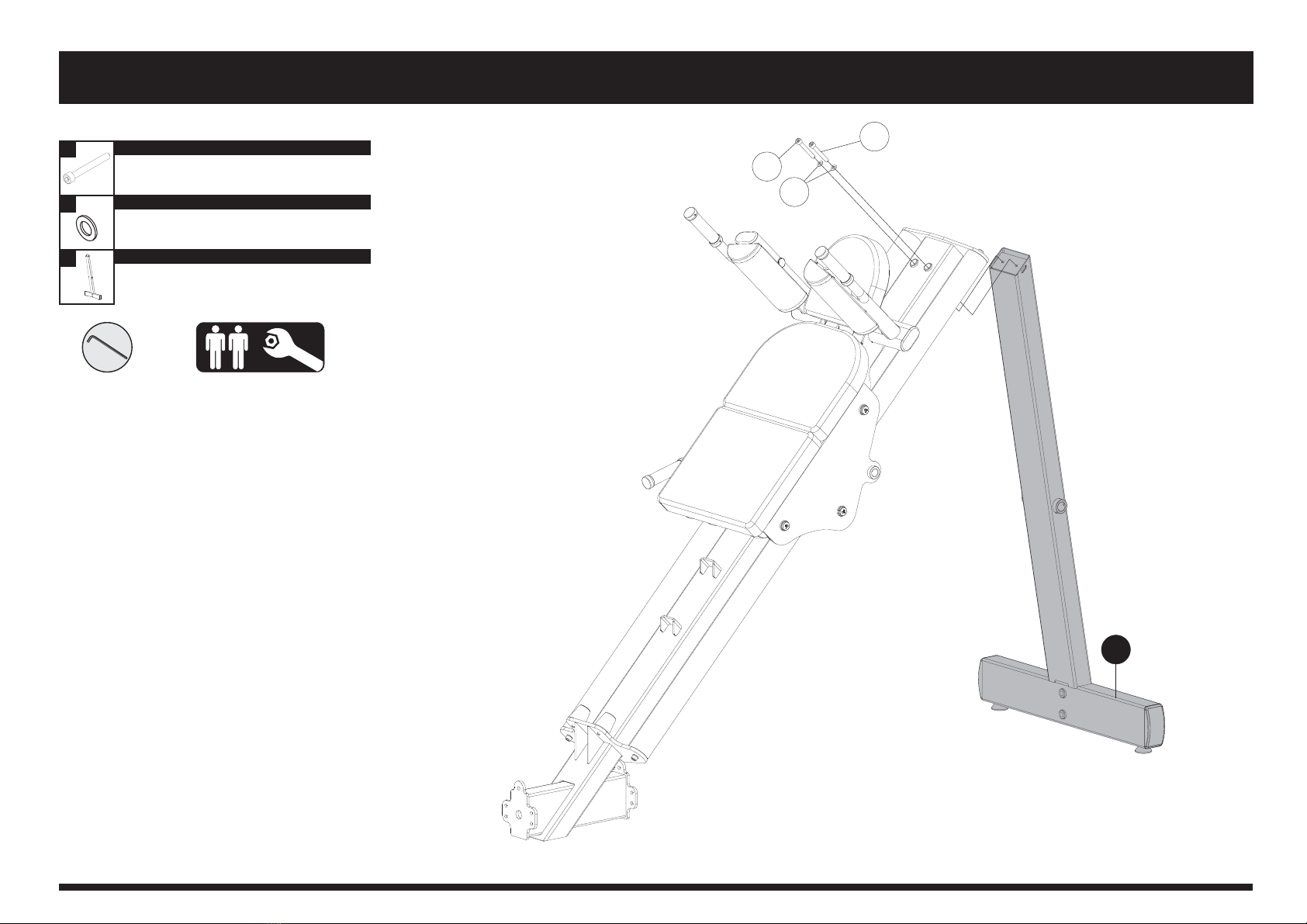

PASSO 3
Allen 8 mm
Ferramentas
Apoio do pé
CNOME
2
2
3
4
4
3
C
3
3
MONTAGEM
9
Fazer a montagem
desse passo em duas
pessoas ou mais

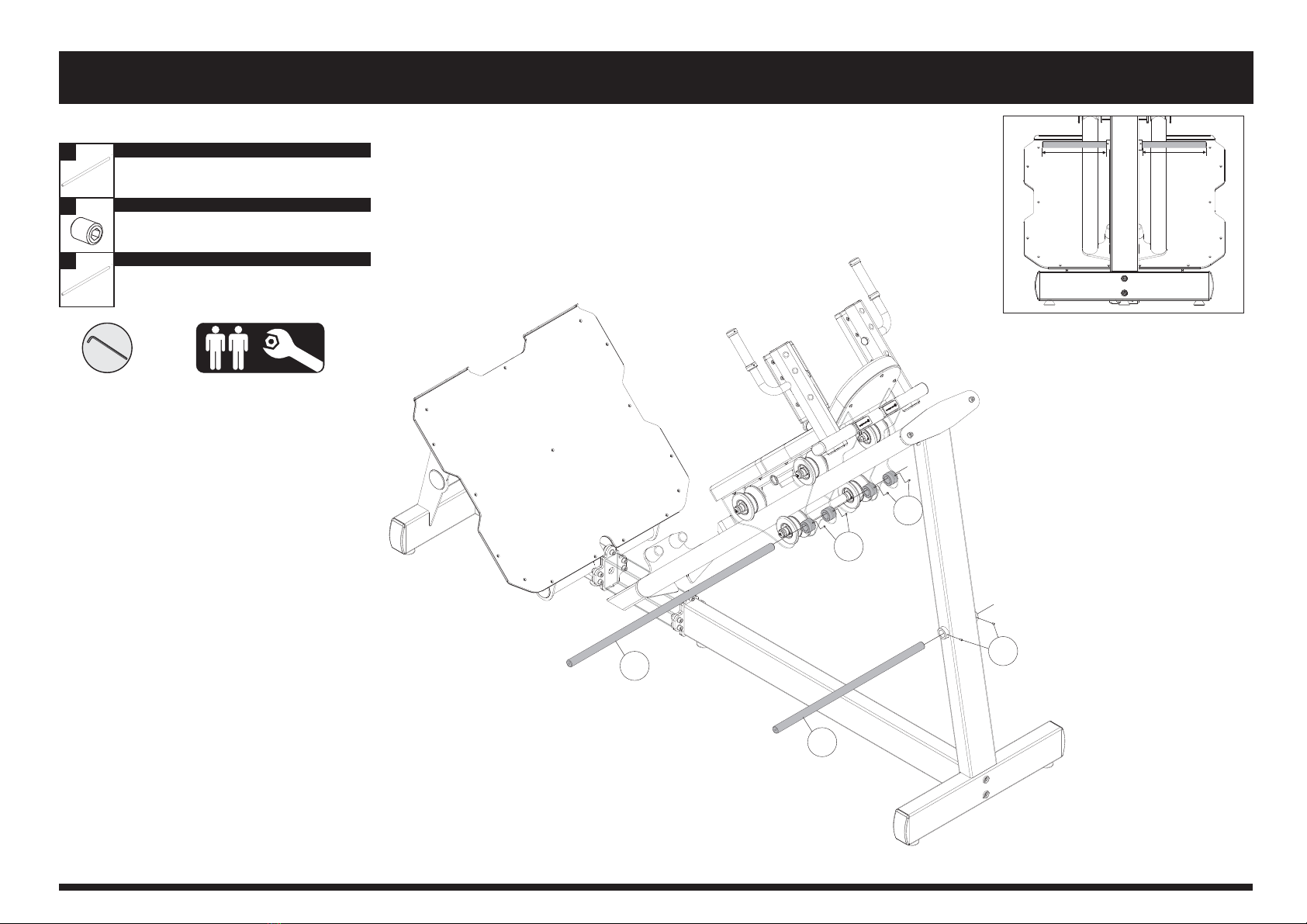

PASSO 4
Allen 6 mm
Ferramentas
Barra menor Qtd
1x
8NOME
Antes de apertar os parafusos
verifique se a barra esta com a
mesma distância dos dois lados do
suporte
Parafuso sem cabeça
Qtd
6x
9NOME
Barra maior Qtd
1x
12 NOME
9
9
12
8
9

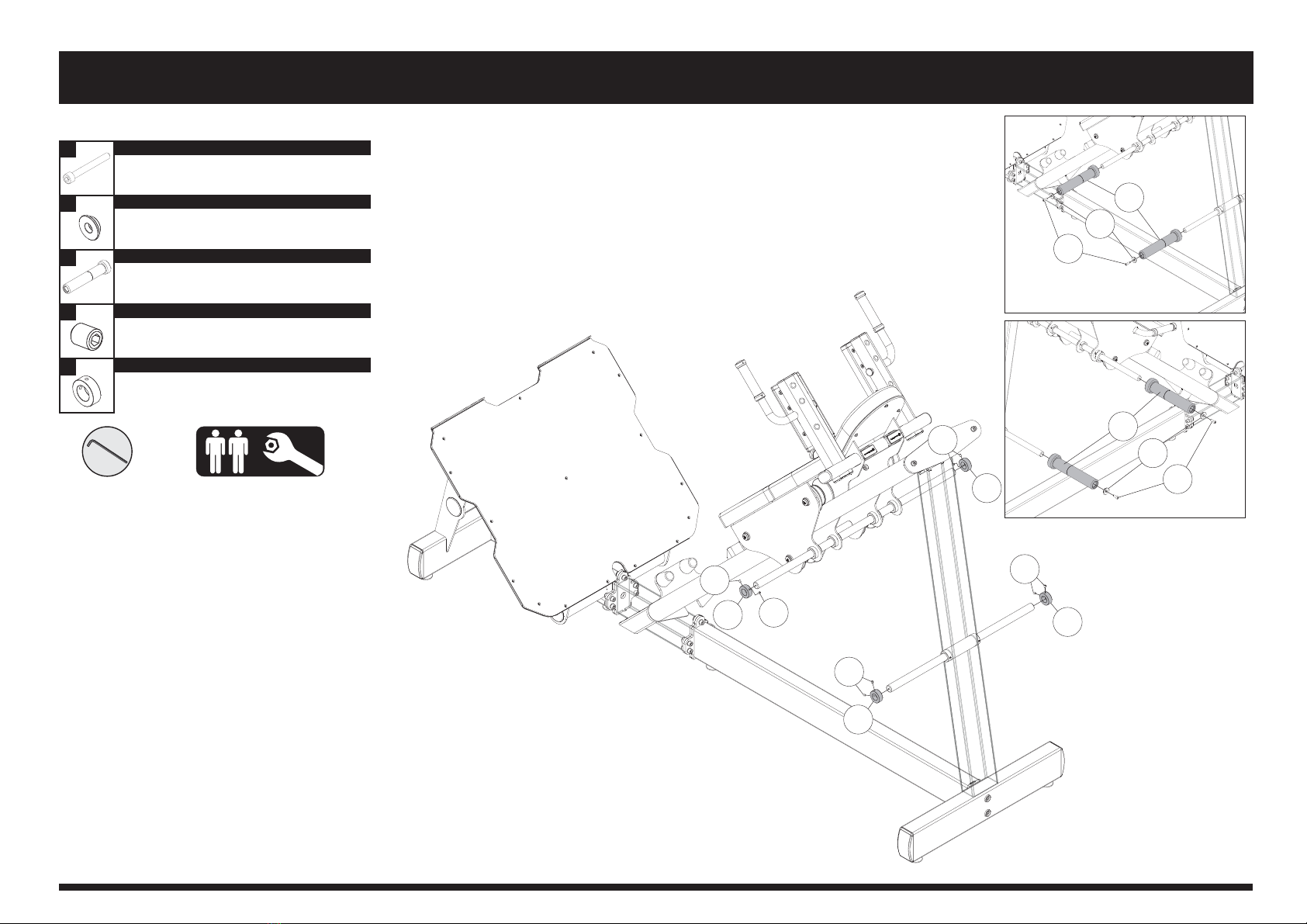

MONTAGEM
10
Parafuso sem cabeça
Qtd
8x
9NOME
Parafuso Cab. Cil. Sext. Int
M8X16
Qtd
4x
5NOME
Bucha Qtd
4x
6NOME
Adaptador Olímpico Qtd
4x
7NOME
PASSO 5
Batente
Qtd
4x
10 NOME
Fazer a montagem
desse passo em duas
pessoas ou mais
Allen 6 mm
Ferramentas
9
9
9
9
9
10
10
10
10
7
6
5
7
6
5
