QUICK START GUIDE

www.frontline-safety.co.uk

White

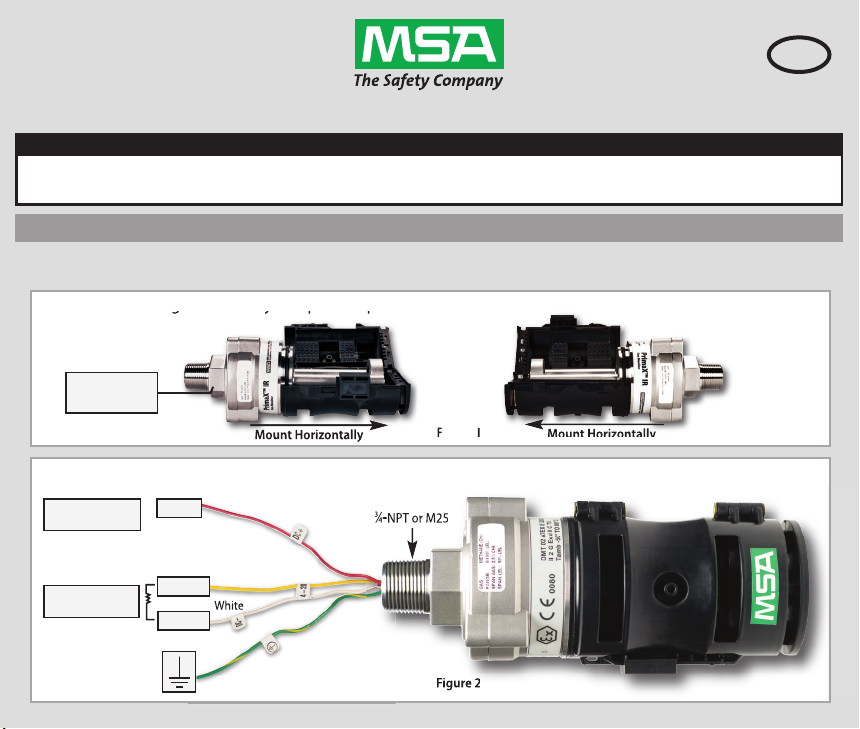

1). If ordered with an optional Junction Box, connect the J-box to the mounting bracket. Mount the bracket to the

desired location (screws not included).

2). Mount sensor legs horizontally for optimum performance.

3). Wiring Directions:

PrimaX™IR Quick Start Guide

Mount Horizontally

3⁄4-NPT or M25

Green-yellow

Red

Yellow

Figure 1

Figure 2

INSTALLATION

Mount Horizontally

18 – 32 VDC @

750 mA Maximum

Maximum Load

≤ 500 Ω

4–20 mA

DC –

DC +

WARNING

This Guide is not a substitute for the manual contained on the Product Literature CD, P/N 10113582 supplied with this instrument. This quick start card

provides only a brief description of the operating instructions for the PrimaX IR Gas Monitor. The user of this instrument must be fully aware of the

limitations and instructions supplied in the operating instructions manual. Failure to follow the instructions may lead to serious personal injury or death.

Hex nut size:

36 mm - Metric

1-7/16 - Standard

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:15 PM Page 1

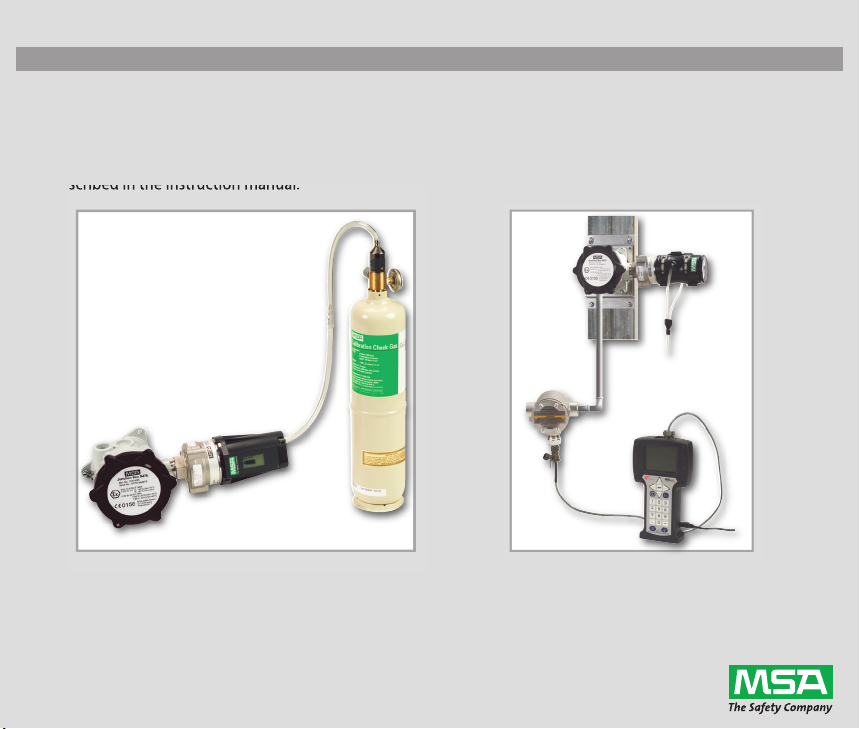

5). Zero and SPAN calibration can be performed using the optional Calibration Cap or via the HART interface as

described in the instruction manual.

ID 07-20118-MC / August 2011 Rev.1 118 10117717

View complete product literature on the enclosed CD or visit msanet.com

4). Using a high quality power supply, apply 18-32 VDC as measured at the sensor. Wait 60 minutes before calibrating.

CALIBRATION

OR HART Box

Do not install sensor in direct sunlight without use of a sunshield

(see Accessories section of the instruction manual).

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:15 PM Page 2

Weiß

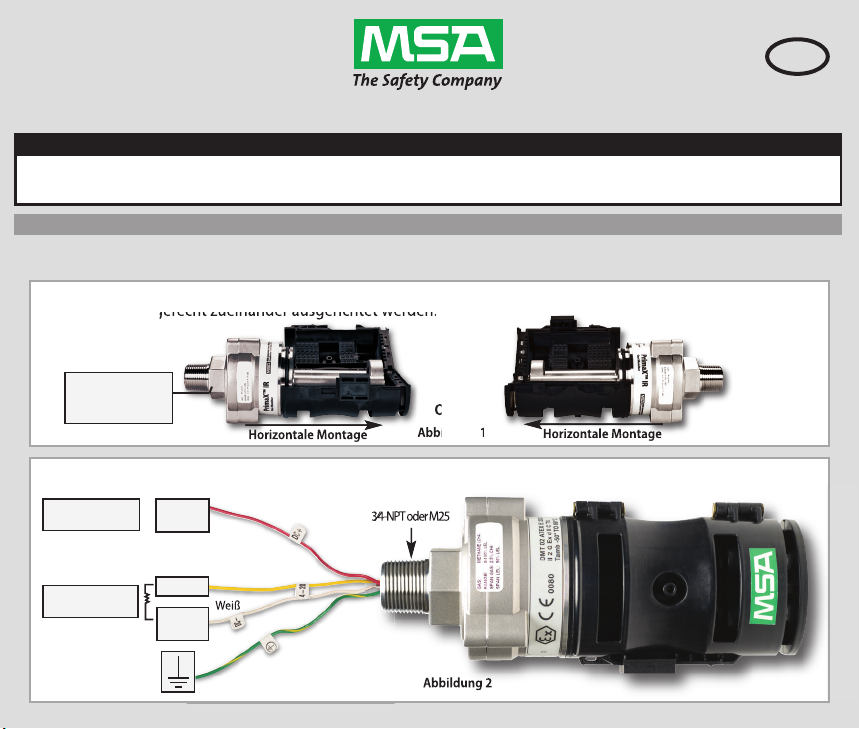

1). Wenn das optionale Aluminiumanschlussgehäuse im Bestellumfang enthalten war, das Gehäuse an der Montageplatte

anbringen. Montageplatte am gewünschten Ort montieren (Schrauben nicht im Lieferumfang enthalten).

2). Um eine optimale Leistung des Detektors zu erzielen, müssen die Pfosten der Spielhalterung bei der

Montage waagerecht zueinander ausgerichtet werden.

3). Verkabelungsanweisungen:

Kurzanleitung PrimaX™ IR

Horizontale Montage

3⁄4-NPToderM25

Grün-gelb

Rot

Gelb

Abbildung 1

Abbildung 2

Oder

INSTALLATION

Horizontale Montage

18 bis 32VDC bei

max. 750mA

Maximallast

≤ 500 Ω

4-20mA

Gleich-

strom -

Gleich-

strom +

ACHTUNG

Diese Kurzanleitung ist kein Ersatz für die Gebrauchsanleitung, die sich auf der mitgelieferten CD, Artikel-Nr. 10113582, bendet. Diese Kurzanleitungskarte stellt nur eine kurze

Beschreibung der Gebrauchsanleitung für die Gaswarneinrichtung PrimaX IR bereit. Der Benutzer dieses Gerätes muss mit den in der Gebrauchsanleitung aufgeführten

Beschränkungen und Anweisungen vertraut sein. Die Nichtbeachtung der Anweisungen kann zu schweren gesundheitlichen Schäden oder zum Tod führen.

Größe der Sechskant-

mutter: 36 mm –

Metrisch 1-7/16 –

Standard

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:16 PM Page 3

5). Nullabgleich und Probegaskalibrierung können mit dem optionalen Kalibrieradapter oder über die

HART-Schnittstelle durchgeführt werden (wie in der Gebrauchsanleitung beschrieben).

ID 07-20118-MC / August 2011 Überarbeitung 1 118 10117717

Das gesamte Informationsmaterial zum Produkt nden Sie auf der beiliegenden CD oder unter msanet.com

4). Sensor mit einem hochwertigen Netzkabel an die Stromversorgung mit 18-32VDC (bitte vorher messen)

anschließen. Vor der Kalibrierung 60 min. warten.

KALIBRIERUNG

ODER HART-Box

Bei direkter Sonneneinstrahlung Sensor nur mit Sonnenschutz installieren (siehe Abschnitt Zubehör in der Gebrauchsanleitung).

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:16 PM Page 4

Blanco

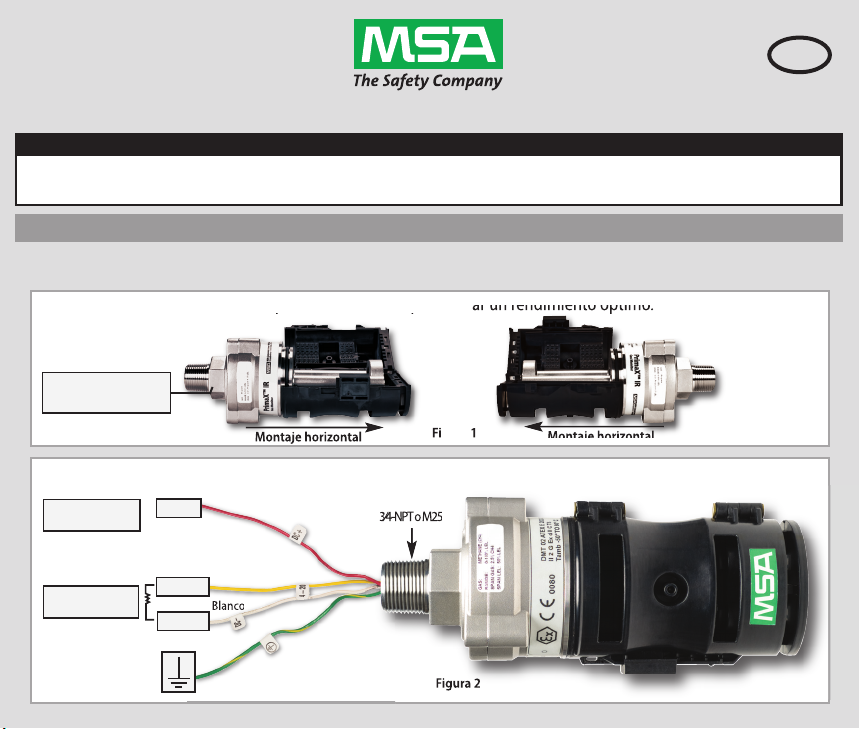

1). Si el dispositivo se solicitara con una caja de conexiones opcional, conecte la caja de conexiones al soporte

de montaje. Monte el soporte en la ubicación deseada (tornillos no incluidos).

2). Monte los postes del sensor en posición horizontal para lograr un rendimiento óptimo.

3). Direcciones de cableado:

Guía de inicio rápido de PrimaX™ IR

Montaje horizontal

3⁄4-NPToM25

Verde-amarillo

Rojo

Amarillo

Figura 1

Figura 2

INSTALACIÓN

Montaje horizontal

18 – 32 VCC @

750 mA máximo

Carga máxima

≤ 500 Ω

4–20 mA

CC –

CC +

¡ADVERTENCIA

Esta guía no sustituye al manual incluido en el CD de literatura del producto, referencia 10113582, suministrado junto con este dispositivo. Esta guía rápida ofrece únicamente una

breve descripción de las instrucciones de funcionamiento del monitor de gas PrimaX IR. El usuario de este dispositivo deberá conocer perfectamente las limitaciones e instrucciones

suministradas en el manual de funcionamiento. En caso de hacer caso omiso de dichas instrucciones, podrían sufrirse lesiones personales graves o incluso la muerte.

Tamaño de tuerca hexagonal:

36 mm, métrica;

1-7/16, estándar

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:16 PM Page 5

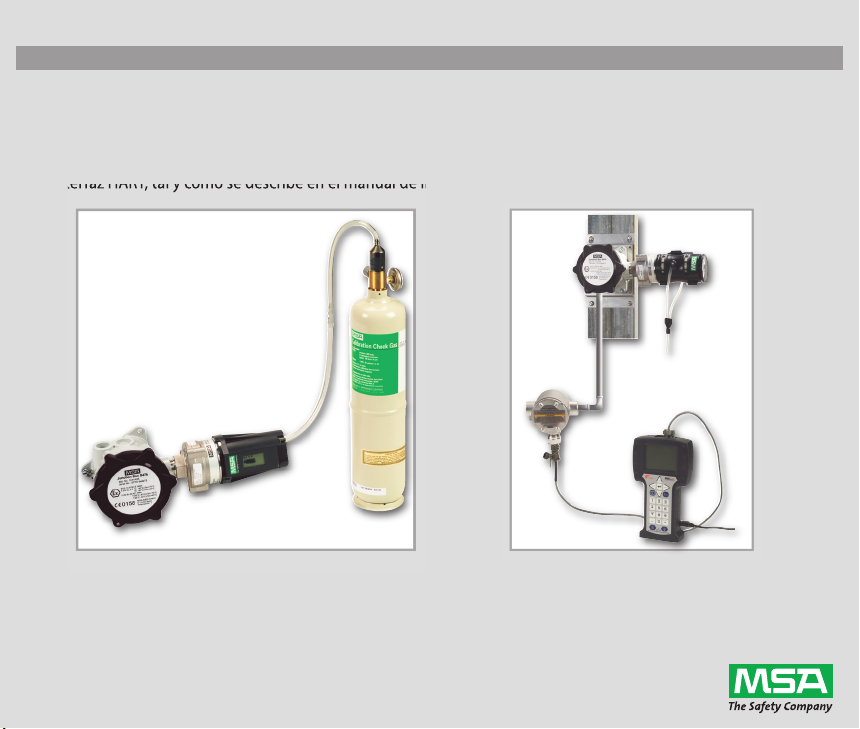

5). La vericación de cero y de SPAN puede efectuarse utilizando el cabezal de calibración opcional o a través de la

interfaz HART, tal y como se describe en el manual de instrucciones.

ID 07-20118-MC / Agosto de 2011 Rev.1 118 10117717

Consulte la literatura completa del producto del CD adjunto o visite la página msanet.com

4). Utilizando una fuente de alimentación de alta calidad, aplique una tensión de 18-32 VCC según se mida en el

sensor. Espere 60 minutos antes de efectuar la vericación.

VERIFICACIÓN

OCaja HART

No instale el sensor bajo la luz solar directa sin utilizar un parasol (véase la sección de accesorios del manual de instrucciones).

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:16 PM Page 6

Blanc

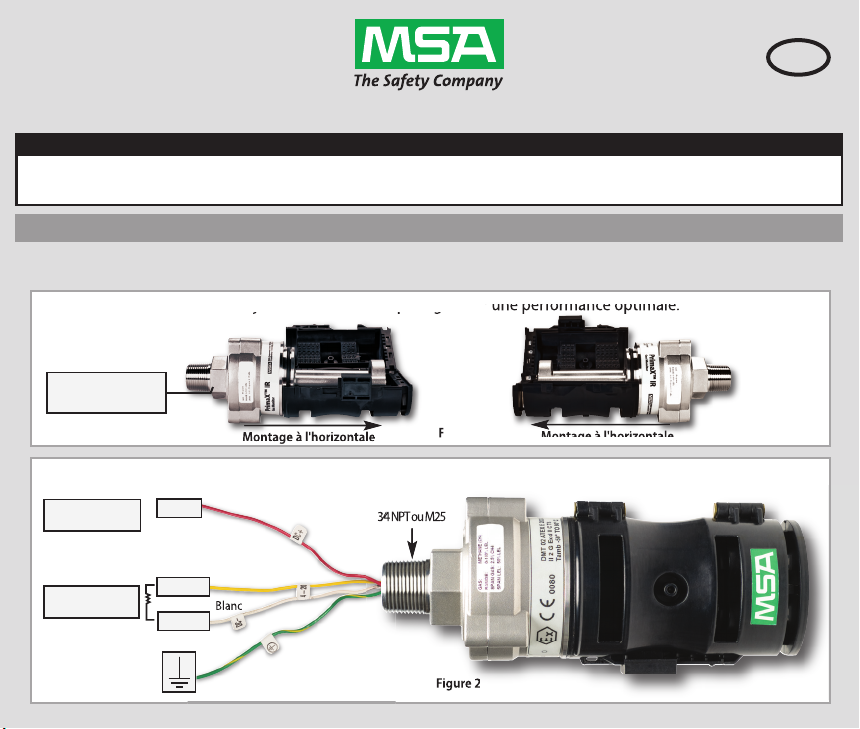

1). Si l'appareil est commandé avec une boîte de jonction disponible en option, connectez la boîte de jonction au

support de montage. Montez le support de montage à l'emplacement souhaité (vis non fournies).

2). Montez le capteur avec les 2 jambes l'horizontale pour garantir une performance optimale.

3). Sens de câblage:

Guide de prise en main rapide PrimaX™ IR

Montage à l'horizontale

3⁄4NPTouM25

Vert-jaune

Rouge

Jaune

Figure 1

Figure 2

INSTALLATION

Montage à l'horizontale

18– 32 VCC à

750mA maximum

Charge maximale

≤ 500 Ω

4–20mA

CC –

CC +

ATTENTION

Ce guide ne remplace pas le manuel gurant sur le CD, P/N 10113582, fourni avec cet appareil. Cette carte de prise en main rapide ne fournit qu'un bref

descriptif des instructions de service pour le détecteur de gaz PrimaX IR. L'utilisateur de cet appareil doit intégralement connaître les limites et instruc-

tions indiquées dans le manuel d'utilisation. Le non-respect de ces instructions peut entraîner des blessures graves ou mortelles.

Taille d'écrou hexagonal:

36mm - métrique

1-7/16 - standard

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:17 PM Page 7

5). Un calibrage du zéro et en trois points peut être réalisé en utilisant la coupelle de calibrage optionnelle ou via

l'interface HART comme décrit dans le manuel d'instructions.

ID 07-20118-MC / Août 2011 Rév.1 118 10117717

Référez-vous à la littérature complète du produit fournie sur le CD en annexe ou rendez-vous sur le site msanet.com

4). Si une alimentation électrique de haute qualité est utilisée, appliquez 18-32 VCC comme mesuré sur le capteur.

Attendez 60 minutes avant de procéder au calibrage.

CALIBRAGE

OU Boîte HART

N'installez pas l'appareil à un endroit exposé à la lumière directe du soleil sans utiliser un pare-soleil

(voir la section Accessoires du manuel d'instructions).

07-20118-MC Prima XIR QSG Standard_All_Layout 1 8/30/11 1:17 PM Page 8

Bianco

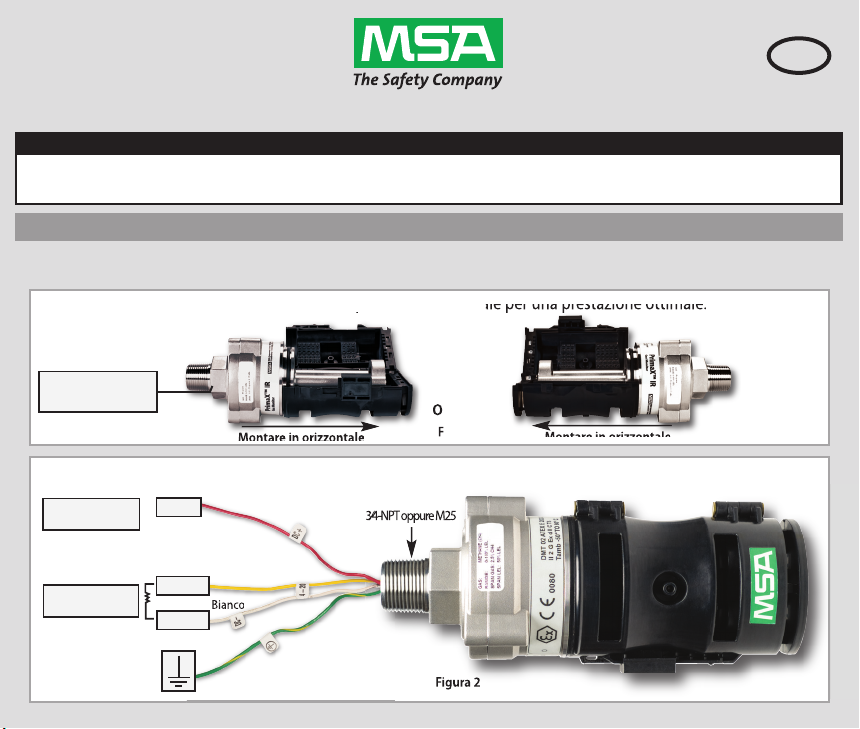

1). Se ordinato con la cassetta di giunzione opzionale, collegare quest'ultima con la staa di montaggio.

Montare la staa nel punto desiderato (viti escluse).

2). Montare il sensore con le due estensioni in posizione orizzontale per una prestazione ottimale.

3). Direzioni di cablaggio:

Guida rapida di PrimaX™ IR

Montare in orizzontale

3⁄4-NPToppureM25

Giallo-verde

Rosso

Giallo

Figura 1

Figura 2

Oppure:

INSTALLAZIONE

Montare in orizzontale

18 – 32 V c.c. @

750mA massimo

Carico massimo ≤

500 Ω

4–20mA

C.c.-

C.c.+

AVVERTENZA

Questa guida non sostituisce il manuale contenuto nel CD della documentazione del prodotto, P/N 10113582 in dotazione allo strumento. La presente scheda di avvio

rapido fornisce solo una breve descrizione delle istruzioni per l'uso del rivelatore di gas PrimaX IR. L'utente dello strumento deve essere completamente informato

relativamente alle limitazioni ed alle istruzioni fornite nel manuale di istruzione per l'uso. La mancata osservanza delle istruzioni può causare lesioni gravi o fatali.

Formato del dado esago-

nale: 36mm - metrica

1-7/16 - standard
