Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonreplaces.com

W415-1857 / 08.02.18

GI-RB3/4 Riser Kit Installation Instructions

GDIX4 Illustrated

1. Bend up the 2 tabs on each riser rail,

as shown below.

2. Using 2 screws (supplied), secure

the riser rails to the hearth using the

speciﬁed holes for your model.

3. Remove the 2 existing screws (1 per

side) from the appliance. Lower the

appliance onto the riser assembly,

and then reinstall the 2 screws.

Ref. Qty. Description

1 2 9-14 x 1/2 screws

Hardware Included:

Flashing

Trim

note:

When the appliance is placed onto the

riser assembly, try to maintain a 1/4” space

between the back edge of the hearth and

rear face of the side of the appliance.

The ﬂashing trim should sit ﬂush with the

back edge of the hearth.

GDIX4

Rear Face

Hearth

Riser Rails

1/4”

Tabs

GDI/G/X3

Existing Screw

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleonfoyers.com

W415-1857 / 08.02.18

Instructions d’Installation des Rails de Surélévation GI-RB3/4

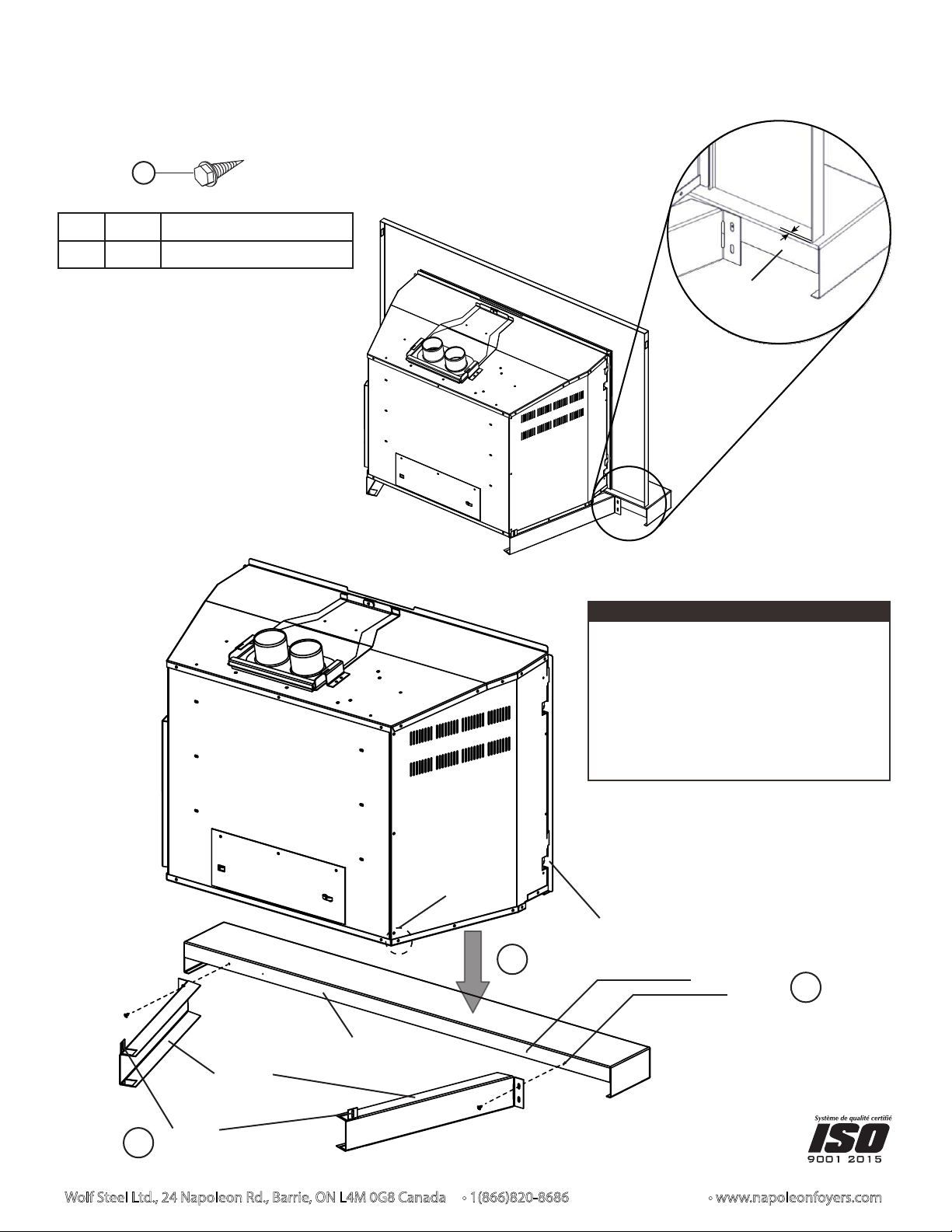

GDIX4 Illustré

1. Dépliez les 2 pattes sur chaque rail de

surélévation, tel qu’illustré.

2. À l’aide de 2 vis (fournies), ﬁxez les

rails de surélévation au rail transversal

en prenant soin d’utiliser les trous

spéciﬁques à votre modèle.

3. Retirez les 2 vis existante (1 par côté)

de l’appareil. Déposez l’appareil sur

l’assemblage de surélévation, puis

réinstallez les 2 vis.

Réf. Qté. Description

1 2 Vis 9-14 x 1/2

Quincaillerie Incluse:

Moulure

note:

Lorsque l’appareil est placé sur

l’assemblage de surélévation, essayez de

maintenir un espace de 1/4” entre le rebord

arrière du rail transversal et la face arrière

du côté de l’appareil.

La moulure devrait être de niveau avec le

rebord arrière du rail transversal.

GDIX4

Face Arrière

Rail Transversal

Rail de

Surélévation

Pattes

1/4”

GDI/G/X3

Vis Existante
