NeoMounts FPMA-C060BLACK Manuale utente

FPMA-C060BLACK

Monitor ceiling mount

Monitor plafondsteun

Flachbildschirm-Deckenhalterung

Support de plafond pour écran

Supporto monitor a sofﬁtto

Soporte de techo de monitores

Suporte de teto para monitores

Loftbeslag skærm

Takfeste til skjerm

Takfäste för bildskärm

Näytön kattokiinnike

Uchwyt suﬁtowy do monitora

Stropní držák monitoru

Stropný držiak na monitor

Suport de tavan pentru monitor

Ø160mm

75mm

100mm

200mm

220mm

75mm

100mm

200mm

220mm

min608mm-max858mm

Ø38mm

Ø32mm

±90°

+20°

-20°

WWW.NEOMOUNTS.COM

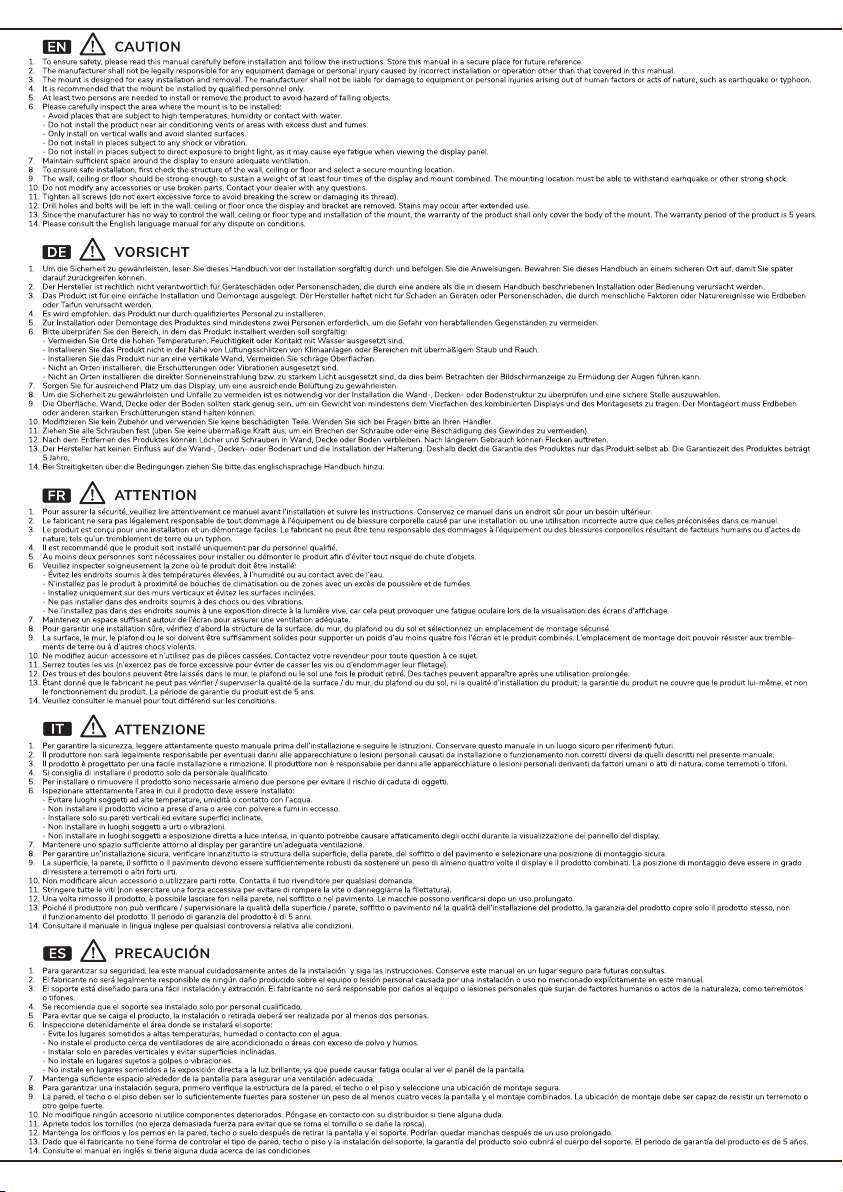

INSTRUCTION MANUAL

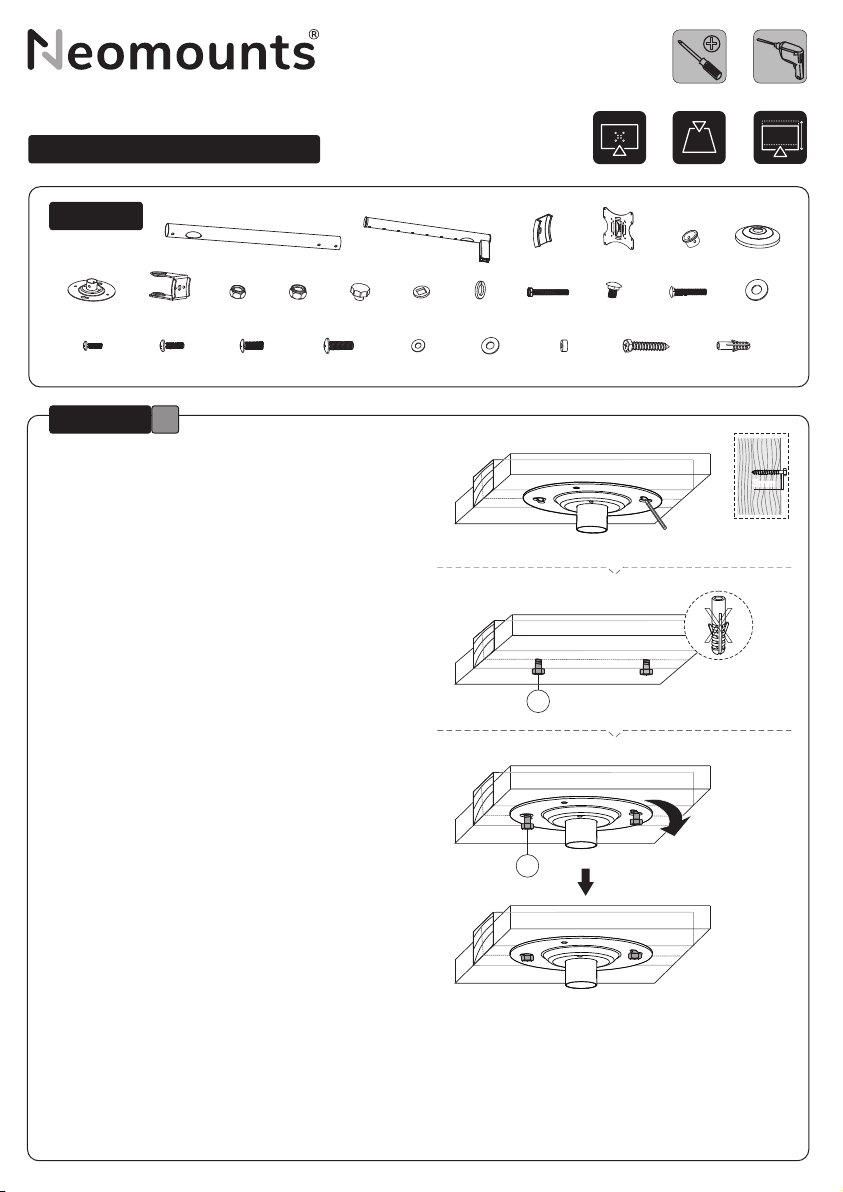

PARTS

FPMA-C060BLACK

Install the ceiling plate on a wooden joist

Bevestig de plafondplaat aan een houten dwarsbalk

Befestigen der Deckenplatte auf einer Holzoberﬂäche

Installation de la plaque de plafond sur une solive en

bois ou en placoplatre

Installare la piastra del sofﬁtto su una traversa in legno

Instale la placa de techo en una viga de madera

Instale a placa de teto em uma viga de madeira

Zamontuj płytę suﬁtową na drewnianej belce

H. (x1)

M-C. M6x14

(x4)

M-D. M8x20

(x4)

A. (x1)

K. (x1) L. (x2)

M-E. (x4) M-F. (x4) M-G. (x8) W-A. (x4) W-B. (x4)

M. (x1)

B. (x1) D. (x1) E. (x2) F. (x1)

G. (x1)

C. (x1)

3mm

W-A

75x75 -

200x200 mm

0-30 kg 60-85 cm

3mm

I. M6

(x3)

Q. D8

(x2)

J. M8

(x1)

N. M6x45

(x3)

O. M8x20

(x1)

P. M8X50

(x1)

M-A. M4x14

(x4)

M-B. M5x14

(x4)

STEP 1A

Tool Drill

W-B

W-A

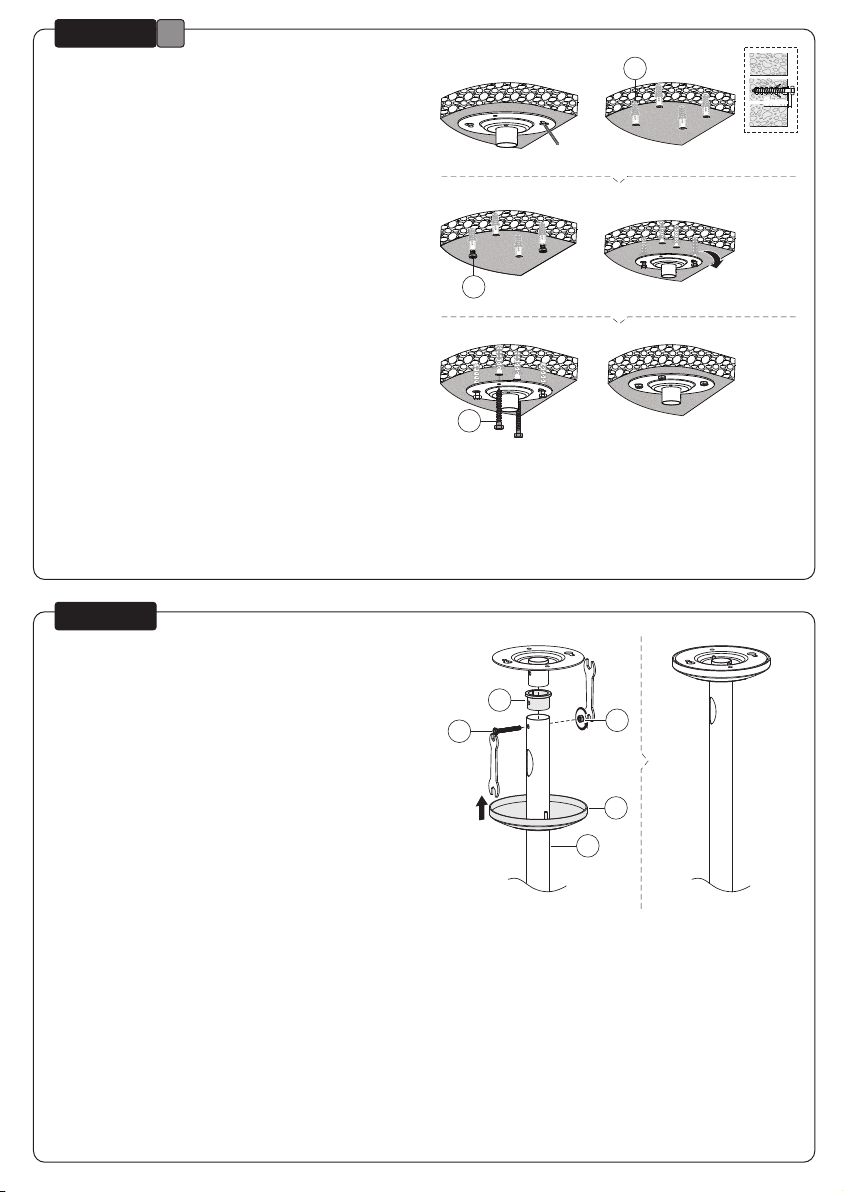

Install the ceiling plate on a solid brick or concrete

ceiling

Bevestig de plafondplaat aan een stevige stenen of

betonnen plafond

Befestigen der Deckenplatte an einer einer massiven

Ziegel- oder Betondecke

Installation de la plaque de plafond sur un plafond en

brique ou en béton

Installare la piastra di sofﬁtto su un sofﬁtto di mattoni

o cemento

Instale la placa de techo en un techo de ladrillo sólido

o cemento

Instale a placa de teto em tijolo sólido ou teto de ci-

mento

Zamontować płytę suﬁtową na ceglanym lub betono-

wym suﬁcie

Attach the rod to the ceiling plate

Bevestig de stang aan de plafondplaat

Befestigen Sie die Stange an der Deckenplatte

Fixer la tige à la plaque de plafond

Fissare l'asta alla piastra del sofﬁtto

Fije la varilla a la placa del techo

Fixar a haste à placa do tecto

Zamocuj pręt do płyty suﬁtowej

STEP 2

3mm3mm

STEP 1B

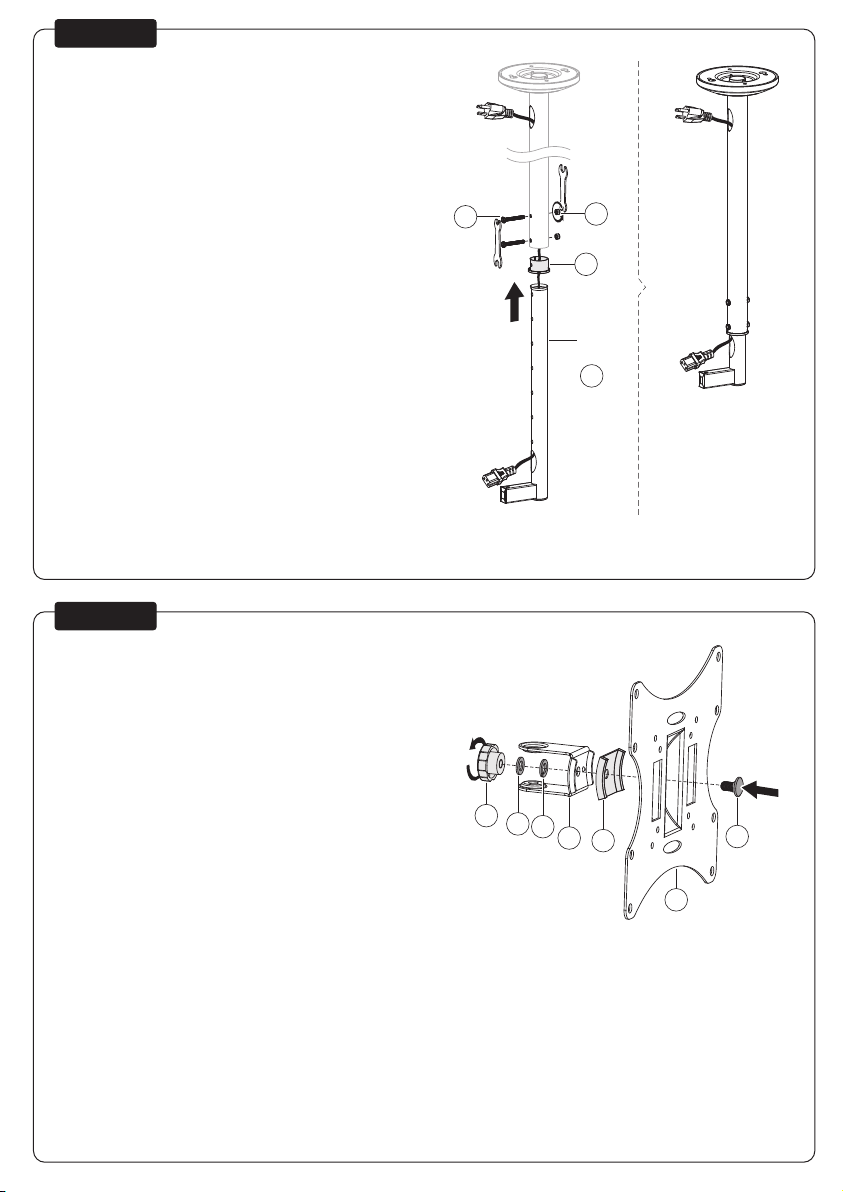

Connect the extension pole

Sluit de verlengingspaal aan

Schließen Sie die Verlängerungsstange an

Connectez le pôle d'extension

Colleghi il palo di prolunga

Conecte el mastil de extensión

Conecte o poste de extensão

Podłącz rurkę przedłużającą

Assemble the VESA plate

Zet de VESA plaat in elkaar

Montieren Sie die VESA-Platte

Assemblez les éléments de la plaque VESA

Installare la piastra VESA

Montar la placa VESA

Montar a placa VESA

Zamontuj płytę VESA

STEP 3

STEP 4

KQMHC

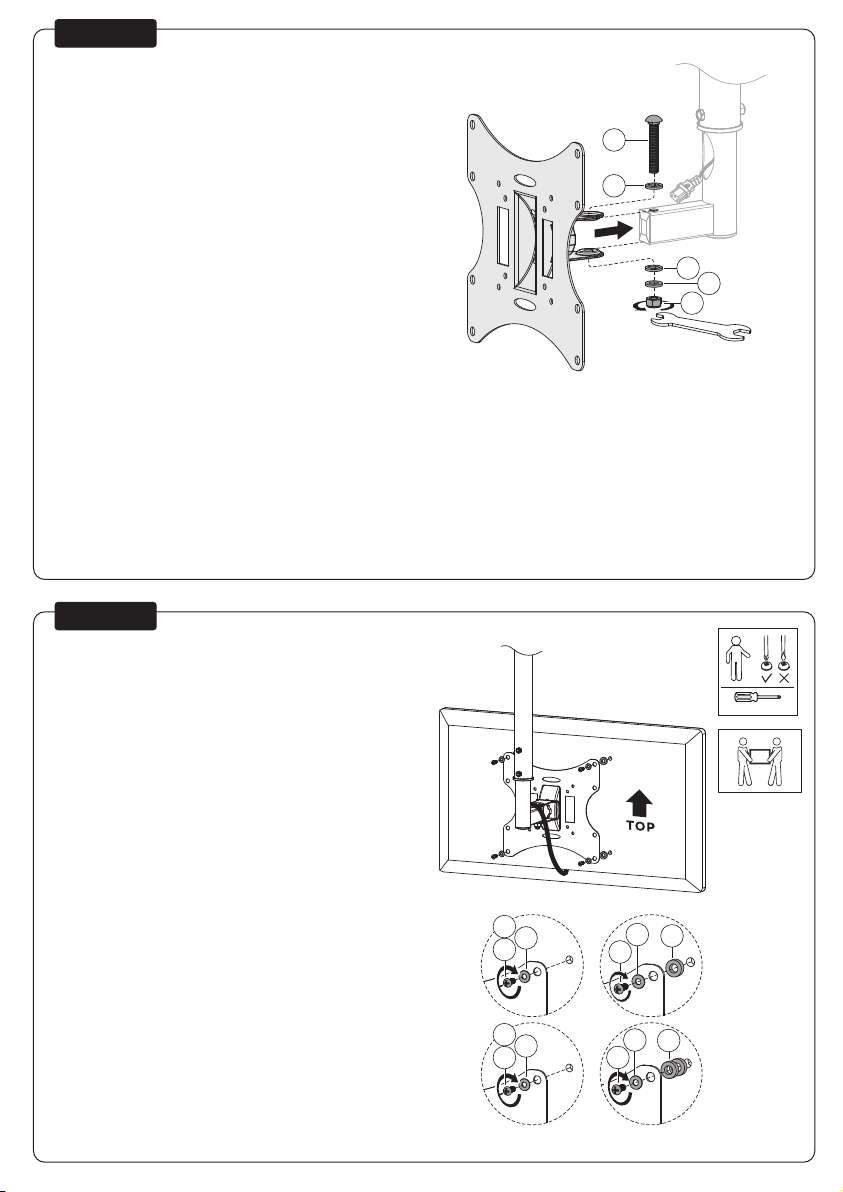

Attach the VESA plate to the extension pole

Bevestig de VESA plaat aan de verlengingspaal

Befestigen Sie die VESA-Platte an der Verlänge-

rungsstange

Fixez la plaque VESA au poteau d'extension

Fissare la piastra VESA al palo di estensione

Fije la placa VESA al mastil de extensión

Anexe a placa VESA ao poste de extensão

Przymocuj płytkę VESA do rurki przedłużającej

Attach the TV to the VESA plate

Bevestig de televisie aan de VESA plaat

Befestigen Sie das TV an der VESA-Platte

Accrochez le téléviseur sur la plaque VESA

Appendere il TV sulla piastra VESA

Colgar el televisor en la placa VESA

Colocar a TV na placa VESA

Przymocuj TV do płytki VESA

STEP 5

STEP 6

* Not Included

M-G

M-F

M-D

M-C

M-F

M-B

M-A

M-E

M-G

M-F

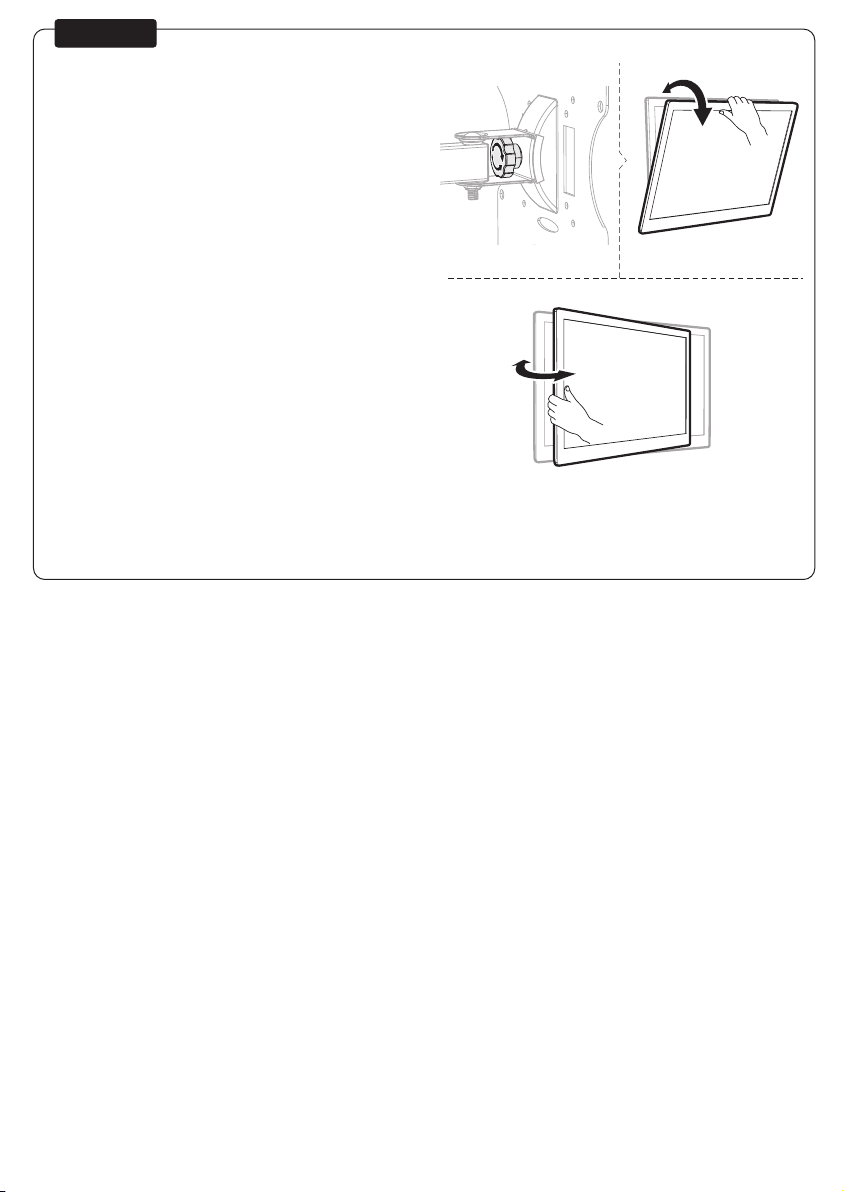

Adjust the mount to the desired position

Stel de steun in op de gewenste positie

Stellen Sie die Halterung auf die gewünschte

Position ein

Réglez le support à la position désirée

Regolare il supporto nella posizione desiderata

Ajuste el soporte a la posición deseada

Ajuste o suporte na posição desejada

Dostosuj pozycję uchwytu do twoich wymagań

STEP 7
