NETGEAR RangeMax WNDA3100 Manuale utente
)NSTALLATION'UIDE
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95135
version 1.0
English 1
Deutsch 7
Français 13
Contents
N600 Wireless Dual Band USB Adapter WNDA3100
1
)NSTALLATION'UIDE
N600 Wireless Dual Band USB Adapter WNDA3100
This guide explains Express installation with the NETGEAR Smart Wizard. For help
with custom installation, see the User Manual on the Resource CD.
Estimated completion time: 10 minutes.
Package Contents
USB Wireless Adapter
Plastic cradle USB cable
Resource CD
Loop and hook
fasteners
English
English
2
Install the Software
1. Insert the Resource CD in your computer’s CD drive. If the CD main page does
not display, browse the files on the CD and double-click Autorun.exe.
2. Click Install the Software. The Software Update Check screen displays.
3. If you are connected to the Internet, click Check for Updates. If not, then
click Install from CD.
4. Accept the license agreement.
5. On the Setup Type screen, for Express (recommended) setup, click Next.
Insert Your Adapter
You are prompted to insert your adapter.
1. Insert the adapter into a USB port on
your computer, or connect it with the
USB cable (see “USB Cable and
Cradle” on the other side of this
guide).
Note: For best results, put the
wireless adapter at least 4 feet (1
meter) away from your router.
2. Click Next. The WNDA3100v2
software detects the adapter.
3. Follow the onscreen prompts for the NETGEAR wizard.
English
3
Connect to a Network

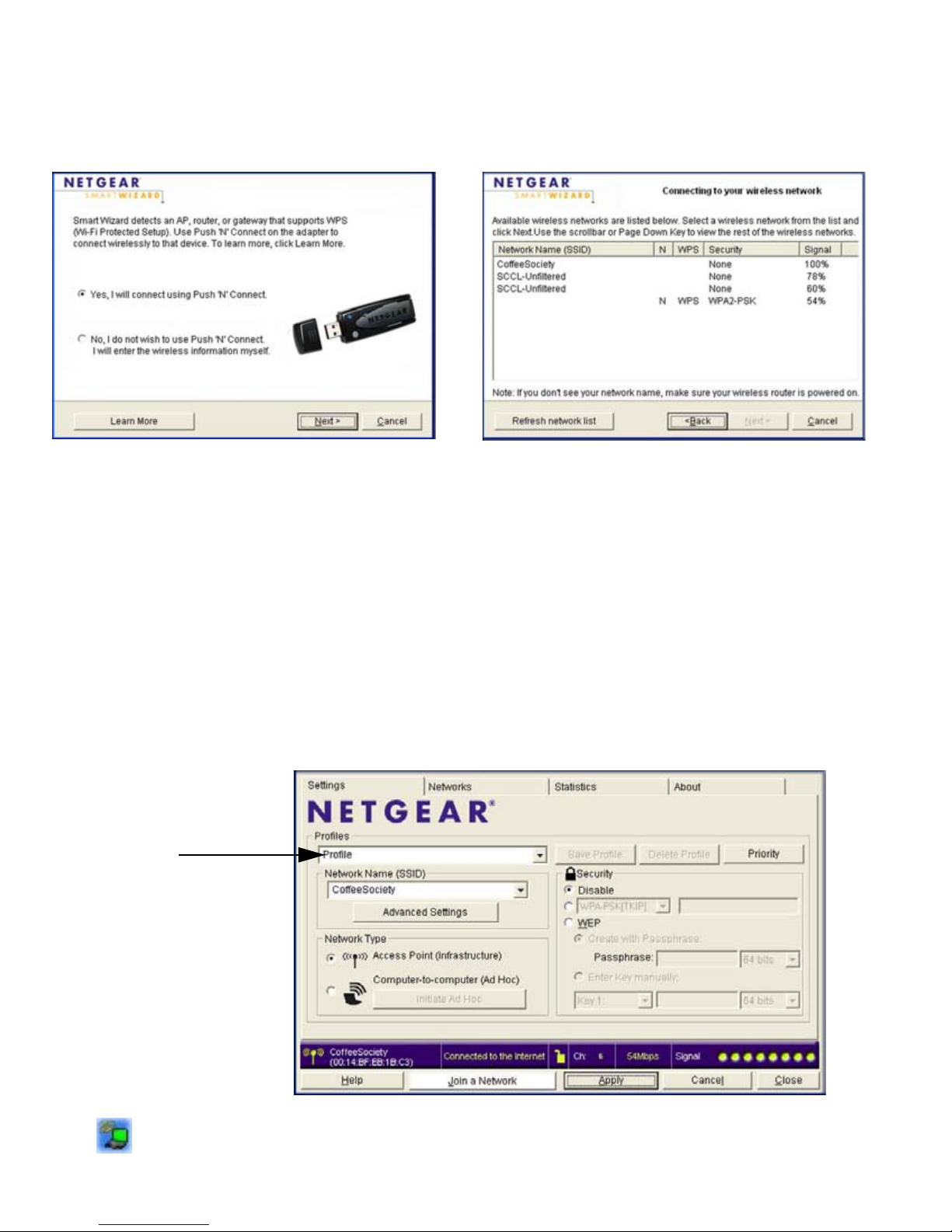

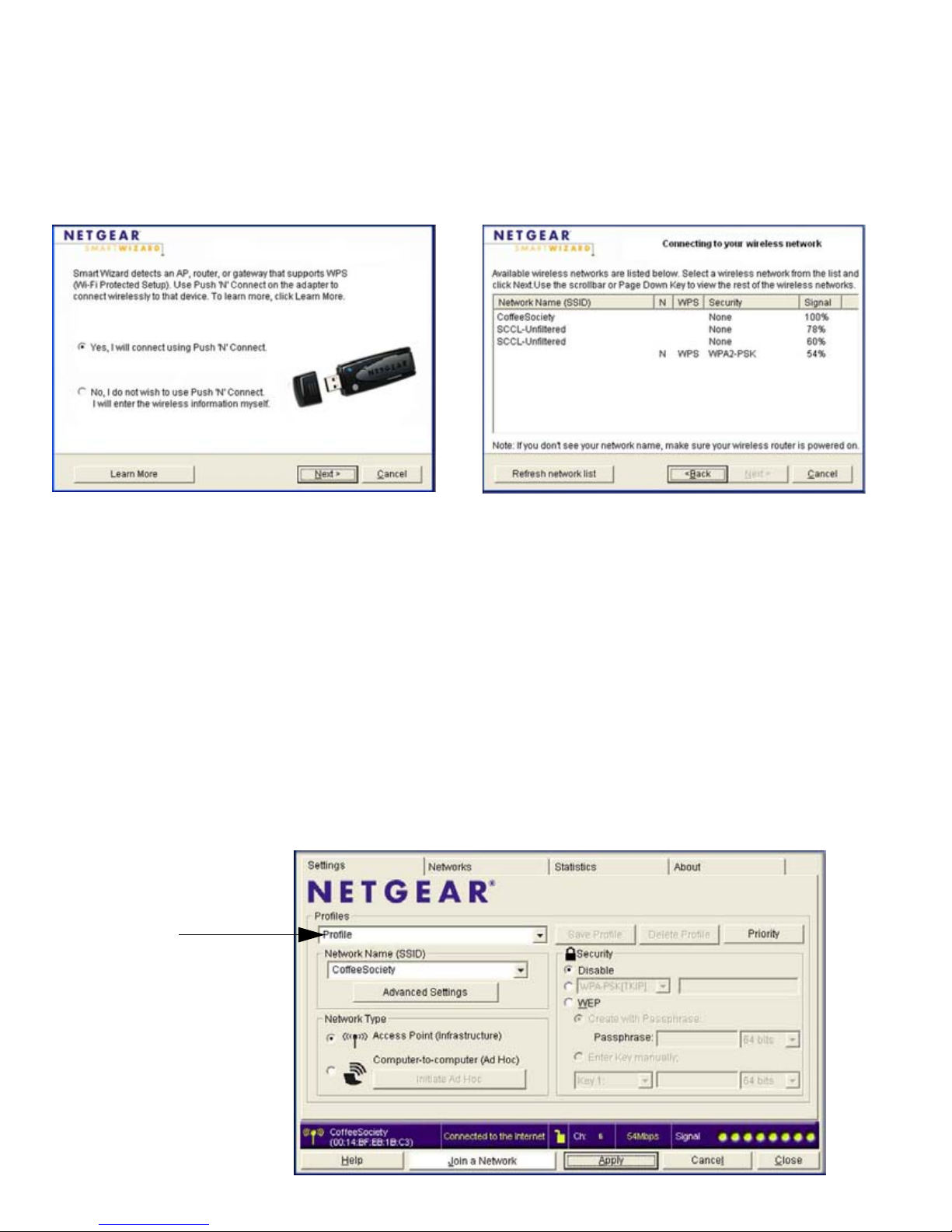

You are prompted to connect to a wireless network with one of these screens:
•WPS network: This network supports Push 'N' Connect (also called WPS).
You can follow the steps to push the WPS button and connect without entering a
password.
•No WPS: Select your wireless network from the list and click Next. To connect
to a secure network, you must enter its passphrase or network key.
The adapter connects to the network, which can take a minute or two. The Smart
Wizard Settings screen displays. Your settings are saved in a profile, which you can
name.
The icon appears in the system tray and on the desktop. You can use it to open
the Smart Wizard to make changes or connect to a different wireless network.
WPS network No WPS
Profile name
English
4
Status Bar
The status bar at the bottom of the Smart Wizard screen shows details about your
wireless connection.
Understanding the Status Bar
1. Wireless network Identifies which wireless network you have joined.
2. Join a Network Join a different wireless network or rejoin your current network, if you
were disconnected.
3. Connection
status
•Connected to Internet.
•Connected to Router. The adapter is connected to a router, but the
router is not connected to the Internet.
•169.254.x.x or ___.___.___.___. You are connected to a router, but
the router has a problem. See the User Manual on the Resource CD.
4. Security • A closed lock indicates a network with wireless security.
• An open lock indicates an open network without wireless security.
5. Channel The wireless channel used by the network.
6. Data rate Wireless data rate measured in megabits per second. To optimize this,
connect to a network with a high-speed router or access point and a
high-speed Internet connection.
7. Signal strength More dots indicates a stronger signal. Usually, your connection works
best when the signal is strongest.
1
2
3456 7
English
5
USB Cable and Cradle
You can use the USB cable and plastic cradle to place the adapter in a location that
will extend its range and obtain better wireless reception.
1. Three fasteners come in the
package. Locate the one with a
prickly side, peel off the plastic film,
and stick it on the back of the plastic
cradle.
2. Insert the adapter in
the plastic cradle.
3. Connect the USB
cable.
4. Place one of the other fasteners on the side or back of your monitor near the top
for better reception.
5. Then join the fasteners.
English
6
Technical Support
Thank you for selecting NETGEAR products.
After installing your device, locate the serial number on the label of your product
and use it to register your product at http://www.NETGEAR.com/register.
Registration is required before you can use the telephone support service.
Registration at the NETGEAR website is strongly recommended.
Go to http://support.netgear.com for product updates and Web support.
For complete DoC please visit the NETGEAR EU Declarations of Conformity website
at: http://kb.netgear.com/app/answers/detail/a_id/11621/
7
N600 Wireless Dual Band USB-Adapter WNDA3100
In dieser Anleitung wird Ihnen die Expressinstallation mithilfe des NETGEAR-Setup-
Assistenten erläutert. Hilfe zur benutzerdefinierten Installation finden Sie im
Benutzerhandbuch auf der Ressourcen-CD.
Geschätzte Einrichtungszeit: 10Minuten.
Lieferumfang
Wireless USB-Adapter
Kunststoffhalterung USB-Kabel
Ressourcen-CD
Klett-
Pads
Deutsch
8
Deutsch
Installieren der Software
1. Legen Sie die Ressourcen-CD in das CD-ROM-Laufwerk des Computers ein.
Wenn der Hauptbildschirm der CD nicht angezeigt wird, durchsuchen Sie die
Dateien auf der CD, und doppelklicken Sie auf Autorun.exe.
2. Klicken Sie auf Install the Software (Software installieren). Der Bildschirm
Software Update Check (Nach Software-Updates suchen) wird angezeigt.
3. Wenn Sie Zugang zum Internet haben, klicken Sie auf Check for Updates
(Nach Updates suchen). Klicken Sie andernfalls auf Install from CD (Von CD
installieren).
4. Akzeptieren Sie die Lizenzvereinbarung.
5. Wählen Sie auf dem Bildschirm Setup Type (Konfigurationstyp) Express
(recommended) (Express [empfohlen]) als Konfigurationstyp aus und klicken
Sie auf Next (Weiter).
Einsetzen des Adapters
Sie werden aufgefordert, Ihren Adapter
anzuschließen.
1. Schließen Sie den Adapter an den
USB-Port an Ihrem Computer an,
oder verbinden Sie ihn mithilfe des
USB-Kabels (siehe “USB-Kabel und
Adapterhalterung” auf der Rückseite
dieser Anleitung).
Hinweis: Stellen Sie den Wireless-
Adapter mindestens einen Meter von
Ihrem Router entfernt auf.
2. Klicken Sie auf Next (Weiter). Der Adapter wird von der WNDA3100v2-
Software erkannt.
3. Folgen Sie den Bildschirmanweisungen für den NETGEAR-Assistenten.
9
Deutsch
Verbindung zu einem Netzwerk
herstellen
Durch eines dieser beiden Fenster werden Sie aufgefordert, eine WLAN-Verbindung
herzustellen:
•WPS-Netzwerk: Dieses Netzwerk unterstützt Push 'N' Connect (auch WPS
genannt). Folgen Sie den Anweisungen, drücken Sie die WPS-Taste, und stellen
Sie eine Verbindung ohne die Eingabe eines Passwortes her.
•Kein WPS: Wählen Sie Ihr Wireless-Netzwerk aus der Liste aus, und klicken
Sie auf Next (Weiter). Um eine Verbindung zu einem sicheren Netzwerk
herzustellen, müssen Sie eine Passphrase oder einen Netzwerkschlüssel eingeben.
Der Adapter stellt nun eine Verbindung zum Netzwerk her. Das kann eine Minute
oder länger dauern. Der Bildschirm Settings (Einstellungen) des NETGEAR-Setup-
Assistenten wird angezeigt. Ihre Einstellungen sind in einem Profil gespeichert, das
Sie beliebig benennen können.
WPS-Netzwerk Kein WPS
Profilname
