NETGEAR DGND3700v2 Manuale di formazione

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134 USA

Março de 2012

Suporte Técnico

Agradecemos por escolher os produtos NETGEAR.

Com o dispositivo instalado, localize o número de série no rótulo

do produto para registrá-lo no site NETGEAR.com/register. O

registro é necessário para você usar o serviço de suporte por

telefone. O registro por meio do nosso site é altamente

recomendado.

Acesse support.netgear.com para obter atualizações do produto

e suporte pela Web.

Guia de Instalação do N600 Wireless

Dual Band Gigabit ADSL2+ Modem

Router DGND3700v2

Conteúdo da embalagem

A embalagem deve conter os seguintes itens. Se algum

desses itens estiver incorreto, danificado ou não tiver sido

fornecido, entre em contato com o revendedor da NETGEAR.

ADSL

Telefone

Linha

O filtro ADSL fornecido pode

variar dependendo da região.

N600 Wireless Modem Router Cabo Ethernet

Adaptador de energia

Cabo de telefone

Filtro ADSL

600

Wir

ess

ode

m R

out

4. Navegador

3. Tomada

Internet

2. Computador

1b: Para Internet a cabo/fibra

1a: Para Internet

ADSL

Modem a cabo/fibra

Abra o navegador e

siga as instruções de

instalação

ADSL

Telefone

Linha

Você pode usar este diagrama para conectar seu roteador do modem à ADSL (1a) ou ao cabo/fibra (1b),

ou siga as instruções deste livreto.

Conformidade

Declaração de conformidade

Para obter uma declaração de conformidade completa, acesse o site de

Declarações de Conformidade da NETGEAR na EU (União Européia) em:

support.netgear.com/app/answers/detail/a_id/11621/.

Para informações relacionadas ao GNU General Public License (GPL), acesse

support.netgear.com/app/answers/detail/a_id/2649.

Este símbolo foi colocado de acordo com a Diretiva 2002/96 da União

Européia sobre os Resíduos de Equipamentos Elétricos e Eletrônicos

(Diretiva WEEE). Se for descartado na União Européia, este produto

deverá ser tratado e reciclado de acordo com as leis da jurisdição que

implantam a Diretiva WEEE.

Índice

Antes de começar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Instalar o roteador do modem . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Pré-configurar a segurança sem fio . . . . . . . . . . . . . . . . . . . . . . 7

Configurações da rede sem fio . . . . . . . . . . . . . . . . . . . . . . 8

Adicionar equipamentos sem fio à rede . . . . . . . . . . . . . . . . . . . 8

Método WPS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Método manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Acessar o Roteador N600 para fazer alterações . . . . . . . . . . 10

Solucionando problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ReadySHARE Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Central de Controle do USB . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Configuração da Central de Controle . . . . . . . . . . . . . . . . 17

Impressora USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Digitalizar com uma impressora multifuncional . . . . . . . . 19

Alto-falante USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Outros recursos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Antes de começar

Você pode conectar diretamente a uma linha DSL ou a um modem a

cabo/fibra.

Observação: Se você estiver conectando a uma linha DSL, verifique

se o serviço DSL está ativo antes de instalar o roteador do modem.

As informações listadas aqui são necessárias para instalar o modem

DSL e conectá-lo à internet. Encontre essas informações e tenha-as

em mãos antes de iniciar o procedimento de instalação.

•Nome de usuário DSL e senha. Essas informações constam na

carta de boas vindas enviada pelo seu DSL ISP quando o serviço

foi assinado. Grave seu nome de usuário e senha do serviço

DSL de Internet aqui:

•Número de telefone ou número da conta DSL. Caso você não

tenha serviço de voz, é possível usar o seu número de conta

DSL no lugar de um número de telefone.

Se você não souber ou não conseguir localizar seu nome de

usuário e senha, entre em contato com o provedor de serviços

de Internet DSL. A tabela na página a seguir contém as

informações de contato de alguns dos principais provedores

DSL.

Seja específico ao conversar com o provedor de serviços de

Internet DSL. Por exemplo, você pode dizer:

Preciso do meu nome de usuário e senha do serviço DSL. Você

pode me ajudar?

Nota: Se o seu provedor não oferecer suporte a dispositivos

NETGEAR, diga a ele que você precisa somente do seu nome

de usuário e senha DSL; você não precisa de suporte.

Nome de usuário:

Senha:

Instalar o roteador do modem

Observação: Mantenha o roteador do modem na posição vertical.

¾Para instalar o seu roteador do modem:

1. Conecte à Internet com ADSL ou WAN Ethernet.

Você pode conectar diretamente a uma linha DSL ou a um

modem a cabo/fibra.

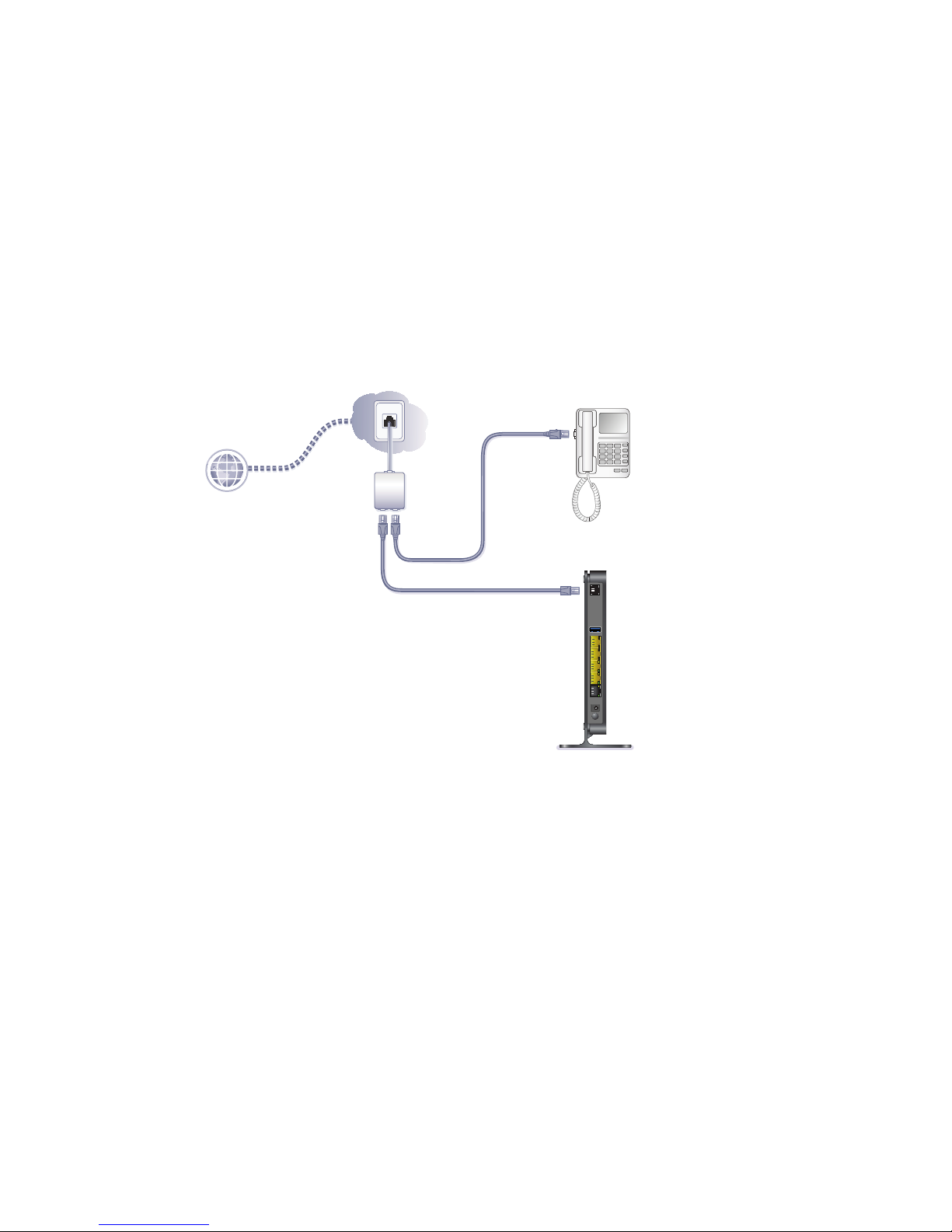

a. Conecte à ADSL (se a conexão for feita diretamente a uma

linha DSL).

•Instale um microfiltro ADSL entre a linha de telefone e o

telefone. O microfiltro é usado para filtrar a interferência

DSL vinda de um telefone comum que compartilha a

mesma linha com o serviço DSL. São exemplos desses

equipamentos os telefones, máquinas de fax e

identificadores de chamadas.

•Conecte a porta ADSL do roteador do modem à porta

ADSL do microfiltro.

Internet

ADSL

Telefone

Linha

Observação: Caso o seu roteador do modem e o telefone

estejam ligados à mesma linha, utilize um microfiltro ADSL

para cada linha de telefone na casa.

b. Conecte ao cabo/fibra (se a conexão for feita através de um

modem a cabo/fibra).

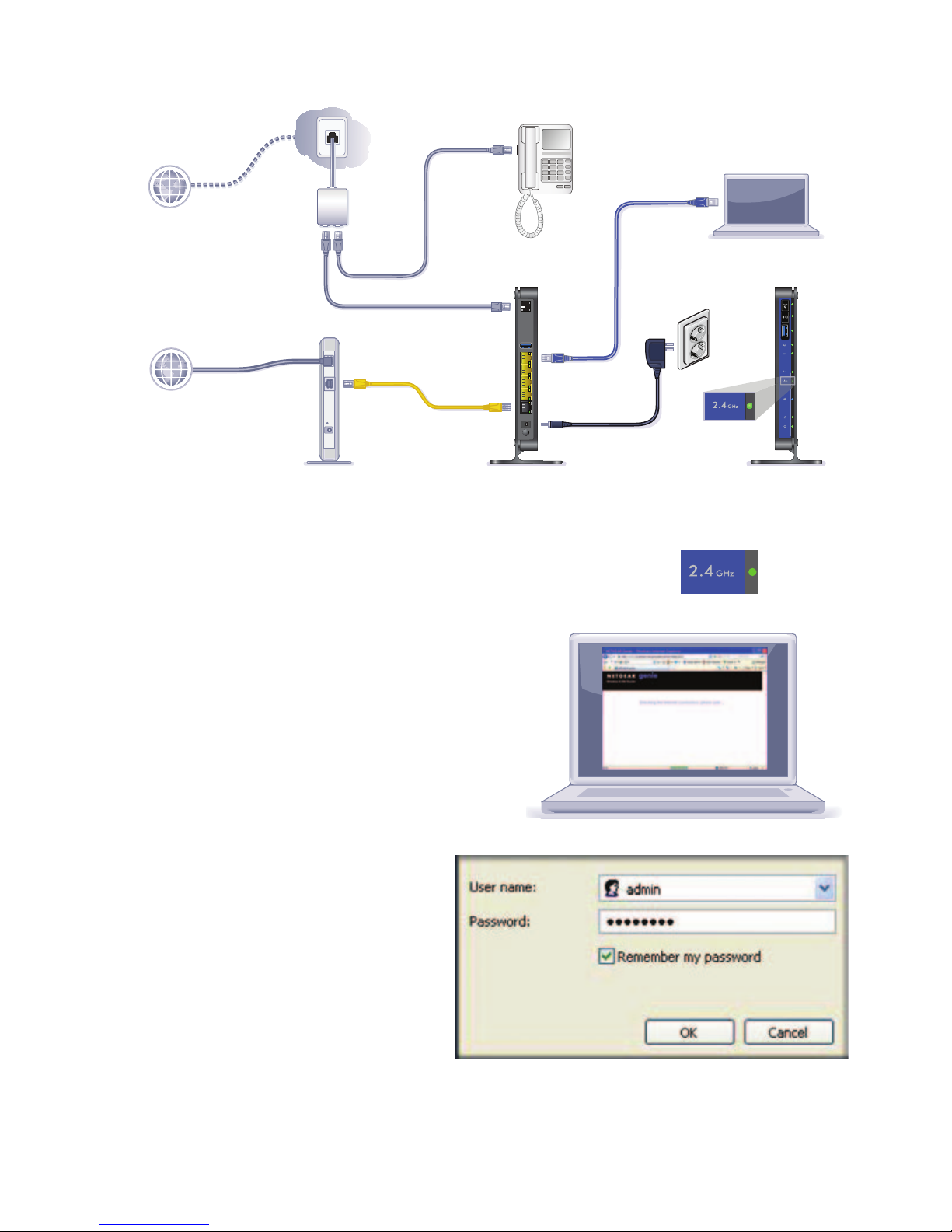

2. Conecte o computador.

Use um cabo Ethernet (não fornecido).

Conecte a uma linha ADSL

Internet

Modem a cabo/fibra

Internet

ADSL

Telefone

Linha

3. Ligue o roteador.

a. Conecte o adaptador de energia ao roteador e a uma

tomada.

b. Aguarde até que o LED sem fio de 2.4 GHz fique

verde.

4. Abra o navegador.

Se nenhuma página for aberta,

feche e abra o navegador. Insira o

endereço http://routerlogin.net

na barra de endereços. Consulte

Solucionando problemas na

página 12.

Insira o nome de usuário

do roteador admin e a

senha padrão password.

Clique em OK.

Internet

LED sem fio de 2.4 GHz

ADSL

Telefone

Linha

Quando a tela das configurações principais for aberta, você

poderá verificar se há alguma atualização. Clique em Cancel

(Cancelar). Você poderá verificar se há novas atualizações do

firmware quando estiver conectado à Internet.

5. Conecte à Internet.

Selecione Advanced > Setup Wizard (Avançado > Assistente

de configuração) para exibir a tela Setup Wizard. Verifique se

Yes (Sim) está selecionado. Depois, clique em Next (Avançar) e

siga as instruções para concluir o Assistente de configuração e

conectar à Internet.

Observação para os usuários DSL: Insira um nome de usuário

e senha se o seu DSL ISP solicitar. Se você não tiver essas

informações, entre em contato com o seu DSL ISP (para obter

mais informações, consulte Antes de começar na página 2).

6. Após conectar à Internet, verifique as atualizações do firmware

selecionando Advanced > Administration > Router Upgrade

(Avançado > Administração > Atualização do roteador) e

seguindo as instruções exibidas na tela.

7. Clique em Logout e feche o navegador.

Agora você pode aproveitar o serviço de Internet com o

NETGEAR DGND3700v2 N600 Wireless Modem Router.

Pré-configurar a segurança sem fio

Este produto possui um nome de rede sem fio (SSID) e uma chave

de rede (senha) exclusivos. O SSID padrão e a chave de rede

(senha) são gerados exclusivamente para cada dispositivo, como um

número de série, para proteger e aumentar a segurança sem fio.

Essa informação está localizada no rótulo, na parte inferior do

produto.

A NETGEAR recomenda que você não altere o nome de rede sem fio

(SSID) pré-configurado e a chave de rede (senha). Caso você altere

as configurações, a segurança SSID e a senha na parte inferior do

produto deixarão de ser válidas.

Observação: Os nomes da rede (SSIDs) e senhas fazem distinção

entre caracteres maiúsculos e minúsculos. O nome de rede, método

de segurança e senha devem ser os mesmos para todos os

dispositivos sem fio conectados ao roteador na rede.

Nome da rede sem fio (SSID) Chave de rede (senha)

Configurações da rede sem fio

Para uma consulta rápida, anote abaixo as configurações sem fio

padrão pré-configuradas impressas na etiqueta.

Caso você tenha alterado as configurações padrão, grave-as aqui

para uma consulta rápida, e guarde este livreto em um local seguro.

Para recuperar ou atualizar sua senha sem fio, digite:

http://www.routerlogin.net em um navegador e faça login usando o

nome de usuário (admin) e a senha (password) padrão.

Selecione Basic > Wireless Settings (Básico > Configurações sem

fio) para localizar as senhas sem fio.

Adicionar equipamentos sem fio à rede

Escolha o método manual ou WPS (Wi-Fi Protected Setup) para

adicionar computadores e outros dispositivos sem fio à rede sem fio.

Nome da rede sem fio de 2.4 GHz (SSID):

Chave da rede de 2.4 GHz (senha):

Nome da rede sem fio de 5 GHz (SSID):

Chave da rede de 5 GHz (senha):

Nome da rede sem fio de 2.4 GHz (SSID):

Chave da rede de 2.4 GHz (senha):

Nome da rede sem fio de 5 GHz (SSID):

Chave da rede de 5 GHz (senha):
