NETGEAR DGND3700v2 Manuale utente

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134, USA

Maaliskuu 2012

Tekninen tuki

Kiitos NETGEAR-tuotteen hankkimisesta.

Kun olet asentanut laitteen, rekisteröi tuotteesi laitteen pohjaan

merkityn sarjanumeron avulla osoitteessa

NETGEAR.com/register. Rekisteröinti vaaditaan, jotta voisit

käyttää puhelintukipalveluamme. Suosittelemme rekisteröintiä

sivustomme kautta.

Tuotepäivitykset ja verkkotuki ovat osoitteessa

support.netgear.com.

Langattoman N600 Dual Band Gigabit

ADSL2+ -modeemireitittimen

DGND3700v2 asennusopas

Pakkauksen sisältö

Pakkaus sisältää seuraavat osat. Jos jokin osista on

virheellinen, puuttuu tai on vioittunut, ota yhteys NETGEAR-

jälleenmyyjään.

ADSL

Puhelin

Linja

Laitteen mukana toimitettava

ADSL-suodatin määräytyy

alueen mukaan.

Langaton N600-modeemireititin Ethernet-kaapeli

Virtasovitin

Puhelinkaapeli

ADSL-suodatin

Lan

aton N600-modeemireititin

4. Selain

3. Virta

Internet

2. Tietokone

1b: Kaapeli/kuitu-Internet

1a: ADSL-Internet

TAI

Kaapeli/kuitu-modeemi

Avaa selain ja noudata

asennusohjeita

ADSL

Puhelin

Linja

Tämän kaavion avulla voit liittää modeemireitittimen ADSL (1a)- tai kaapeli-/kuituliitäntään (1b). Voit myös

noudattaa tämän vihon ohjeita.

Yhdenmukaisuus

Vaatimuksenmukaisuusvakuutukset

Kaikki vaatimuksenmukaisuusvakuutukset ovat luettavissa NETGEAR EU

Declarations of Conformity -sivustossa (englanninkielinen) osoitteessa

support.netgear.com/app/answers/detail/a_id/11621/.

Lisätietoja GNU:n GPL (General Public License) -lisenssistä on osoitteessa

support.netgear.com/app/answers/detail/a_id/2649.

Tämä symboli on myönnetty Euroopan unionin direktiivin 2002/96/EY

(Euroopan unionin direktiivi 2002/96/EY käytöstä poistettujen sähkö-

ja elektroniikkalaitteiden kierrätyksestä, eli sähkö- ja

elektroniikkaromudirektiivi) nojalla. Jos tämä tuote hävitetään

Euroopan unionin alueella, se täytyy käsitellä ja kierrättää sähkö- ja

elektroniikkaromudirektiivin hyväksyneiden ja täytäntöönpanneiden

valtioiden lainsäädännön mukaisesti.

Sisältö

Ennen aloittamista. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Modeemireitittimen asentaminen . . . . . . . . . . . . . . . . . . . . . . . . 3

Esimääritetty langattoman verkon suojaus . . . . . . . . . . . . . . . . . 7

Langattoman verkon asetukset . . . . . . . . . . . . . . . . . . . . . . 8

Langattomien laitteiden lisääminen verkkoon . . . . . . . . . . . . . . 9

WPS-menetelmä. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Manuaalinen menetelmä . . . . . . . . . . . . . . . . . . . . . . . . . . 9

N600-reitittimen käyttäminen asetusten muuttamiseen . . . . . 10

Vianetsintä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

ReadySHARE-käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

USB Control Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Control Center -määritys. . . . . . . . . . . . . . . . . . . . . . . . . . 16

USB-tulostin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Skannaaminen monitoimitulostimella . . . . . . . . . . . . . . . . 18

USB-kaiutin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Muut ominaisuudet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Ennen aloittamista

Voit liittää modeemireitittimen suoraan DSL-linjaan tai kuitu-/

kaapelimodeemiin.

Huomautus: Jos liität modeemireitittimen DSL-linjaan, varmista

ennen asennusta, että käytössä on DSL-palvelu. Tarvitset tässä

mainittuja tietoja DSL-modeemin asentamiseen ja Internet-yhteyden

muodostamiseen. Pidä tiedot esillä aloittaessasi asennuksen.

•DSL-käyttäjätunnus ja salasana. Nämä näkyvät tavallisesti

DSL-Internet-palveluntarjoajan lähettämässä kirjeessä. Kirjoita

DSL-Internet-palveluntarjoajan antama käyttäjätunnus ja

salasana tähän:

•Puhelinnumero tai DSL-tilin numero. Jos sinulla ei ole

puhelinnumeroa, voit käyttää sen sijaan DSL-tilin numeroa.

Jos et tiedä tai löydä käyttäjätunnustasi ja salasanaasi, ota

yhteys DSL Internet -palveluntarjoajaan. Suurimpien DSL-

palveluntarjoajien yhteystiedot ovat seuraavan sivun taulukossa.

Ilmoita tiedot tarkasti DSL Internet -palveluntarjoajalle. Voit

sanoa esimerkiksi seuraavasti:

Tarvitsen DSL-palvelun käyttäjätunnukseni ja salasanani. Voitko

auttaa?

Huomautus: jos palveluntarjoaja ilmoittaa, ettei tue NETGEAR-

laitteita, sano, että tarvitset ainoastaan DSL-käyttäjätunnuksen ja

-salasanan etkä tukea.

Käyttäjätunnus:

Salasana:

Modeemireitittimen asentaminen

Huomautus: Pidä modeemireititintä pystyasennossa.

¾Modeemireitittimen asentaminen:

1. Muodosta Internet-yhteys ADSL:n tai Ethernet-laajaverkon

avulla.

Voit liittää modeemireitittimen joko suoraan DSL-linjaan tai kuitu-/

kaapelimodeemiin.

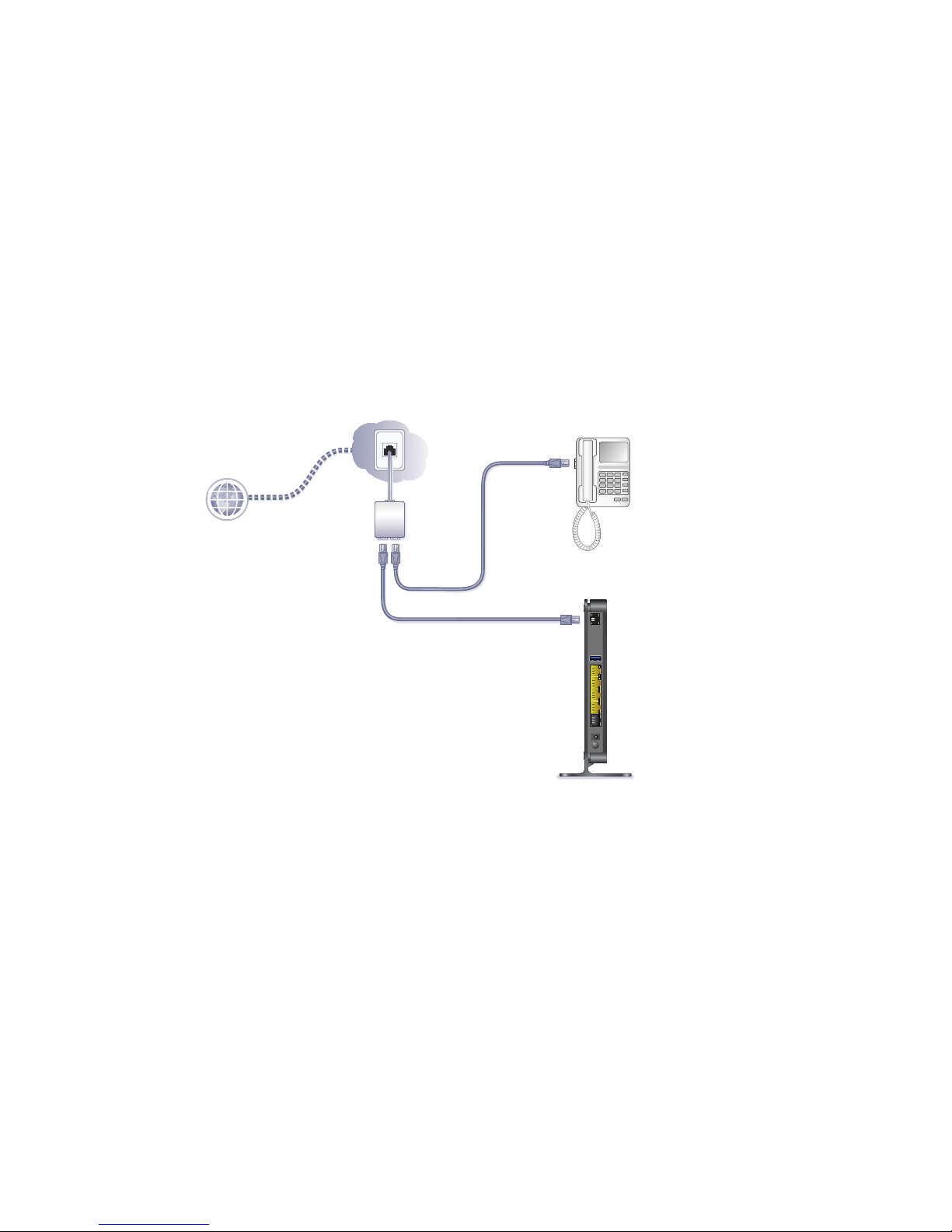

a. Liitä modeemireititin ADSL-linjaan (jos olet liittämässä sen

suoraan DSL-linjaan).

•Asenna ADSL-mikrosuodatin puhelinlinjan ja puhelimen

välille. Mikrosuodatin suodattaa DSL-häiriöt tavallisista

puhelinlaitteista, jotka jakavat puhelinlinjan DSL-palvelun

kanssa. Tällaisia laitteita ovat esimerkiksi puhelimet,

faksit, vastaajat ja soittajatunnusnäytöt.

•Liitä modeemireitittimen ADSL-portti mikrosuodattimen

ADSL-porttiin.

Internet

ADSL

Puhelin

Linja

Huomautus: Käytä ADSL-mikrosuodatinta kaikissa

puhelinlinjoissa, jos modeemireititin ja puhelin ovat samassa

puhelinlinjassa.

b. Liitä modeemireititin kaapeli-/kuituliitäntään (jos olet

liittämässä sen kaapeli-/kuitumodeemiin).

2. Liitä tietokoneen kaapelit.

Käytä Ethernet-kaapelia (lisävaruste).

Liitetään ADSL-linjaan

Internet

Kaapeli/kuitu-modeemi

Internet

ADSL

Puhelin

Linja

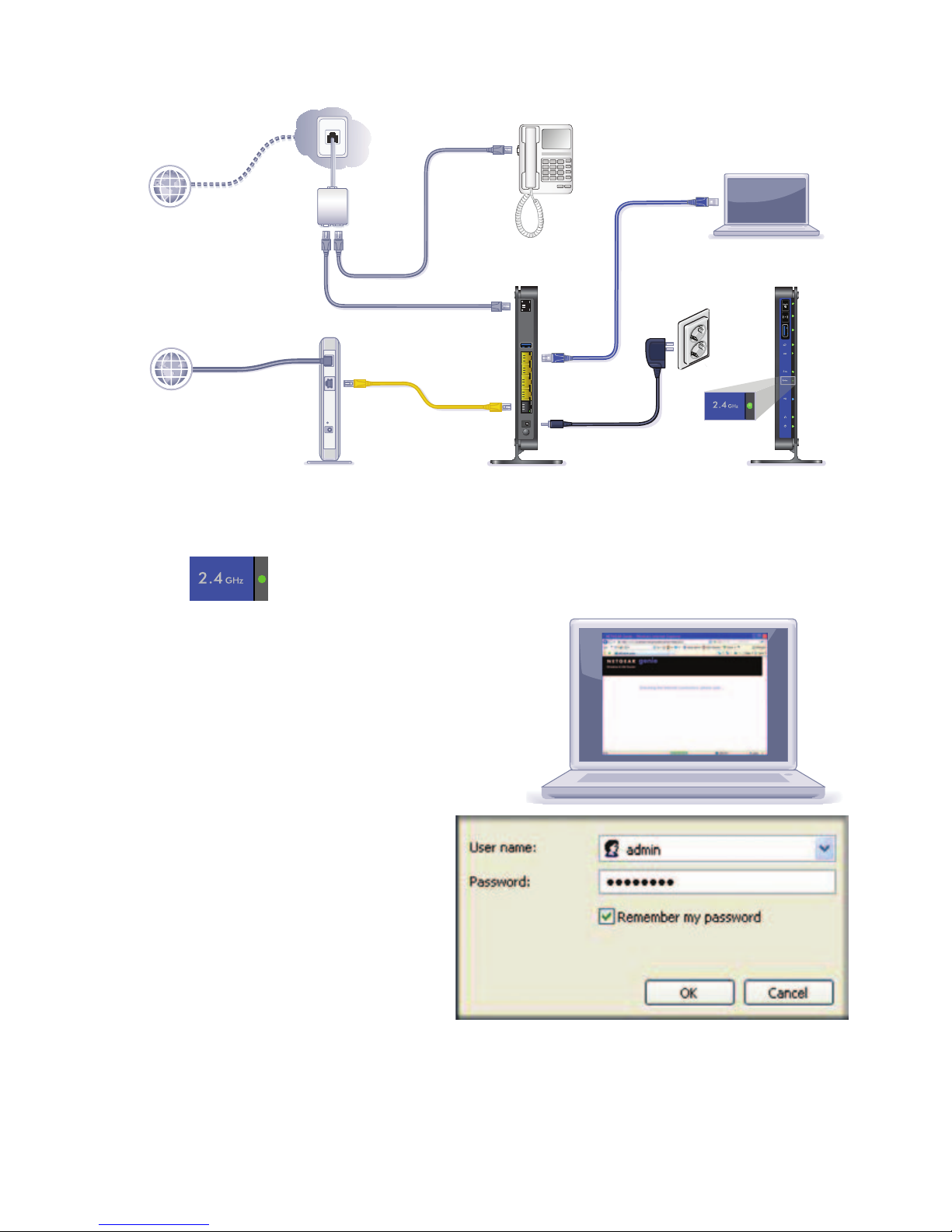

3. Käynnistä reititin.

a. Liitä virtasovitin reitittimeen ja pistorasiaan.

b. Odota, että 2,4 GHz:n langattoman yhteyden merkkivalo

palaa vihreänä.

4. Avaa selain.

Jos verkkosivu ei aukea, sulje

selain, avaa se uudelleen ja

kirjoita selaimen osoitekenttään

http://routerlogin.net. Katso

kohta Vianetsintä sivulla 12.

Kirjoita reitittimen

käyttäjätunnus admin ja

oletussalasana password.

Valitse OK.

Kun pääasetusnäyttö on

avautunut, näyttöön tulee

kysely päivitysten

tarkistamisesta. Valitse

Cancel (Peruuta). Voit tarkistaa laiteohjelmistoon tarjottavat

päivitykset myöhemmin, kun Internet-yhteys on muodostettu.

Internet

2,4 GHz:n

langattoman

yhteyden merkkivalo

ADSL

Puhelin

Linja

5. Muodosta Internet-yhteys.

Valitsemalla Advanced (Lisäasetukset) > Setup Wizard (Ohjattu

asennus) voit avata ohjatun asennusnäytön. Varmista, että

valittuna on Yes (Kyllä). Valitse Next (Seuraava) ja suorita

ohjattu asennus loppuun ja muodosta Internet-yhteys

seuraamalla kehotteita.

DSL-käyttäjiä koskeva huomautus: Jos DSL-palveluntarjoaja

edellyttää käyttäjätunnusta tai salasanaa, saat kehotteen

kirjoittaa tiedot. Jos sinulla ei ole näitä tietoja, ota yhteys DSL

Internet -palveluntarjoajaan (lisätietoja on kohdassa Ennen

aloittamista sivulla 2).

6. Kun Internet-yhteys on muodostettu, voit tarkistaa

laiteohjelmiston päivitykset valitsemalla Advanced

(Lisäasetukset) > Administration (Järjestelmänhallinta) >

Router Upgrade (Reitittimen päivitys) ja noudattamalla näyttöön

tulevia ohjeita.

7. Valitse Logout (Uloskirjaus) ja sulje selain.

Nyt voit käyttää Internet-palvelua langattoman NETGEAR

DGND3700v2 N600 -modeemireitittimen kautta.

Esimääritetty langattoman verkon suojaus

Tällä tuotteella on yksilöllinen WiFi-verkkonimi (SSID) ja verkkoavain

(salasana). Kuten laitteen sarjanumero, kullekin laitteelle luodaan

yksilöllinen oletusnimi (SSID) ja -verkkoavain (salasana), jotta

langattoman verkon suojaus olisi mahdollisimman hyvä. Nämä tiedot

on merkitty tuotteen pohjassa olevaan tarraan.

NETGEAR ei suosittele esimääritetyn WiFi-verkkonimen (SSID) ja

-avaimen (salasana) muuttamista. Jos muutat asetuksia, laitteen

pohjassa mainitut yksilöllinen oletusnimi (SSID) ja salasana eivät ole

enää voimassa.

Huomautus: Kirjainkoko huomioidaan sekä verkkonimissä (SSID)

että salasanoissa. Verkon nimen, suojaustavan ja salasanan on

oltava samat kaikissa langattomissa laitteissa, jotka on liitetty

reitittimeen.

WiFi-verkkonimi (SSID) Verkkoavain (salasana)

Langattoman verkon asetukset

Merkitse tarraan painetut langattoman verkon oletusasetukset

muistiin tähän myöhempää käyttöä varten.

Jos muutat oletusasetuksia, merkitse ne muistiin ja säilytä tätä vihkoa

turvallisessa paikassa:

Jos haluat tarkistaa tai päivittää langattoman verkon salasanan,

kirjoita selaimen osoitekenttään http://www.routerlogin.net ja

kirjaudu sisään käyttämällä oletusarvoista käyttäjätunnusta (admin) ja

salasanaa (password).

Näet langattoman verkon salasanat valitsemalla Basic

(Perusasetukset) > Wireless Settings (Langattomat asetukset).

2,4 GHz:n WiFi-verkkonimi (SSID):

2,4 GHz:n verkkoavain (salasana):

5 GHz:n WiFi-verkkonimi (SSID):

5 GHz:n verkkoavain (salasana):

2,4 GHz:n WiFi-verkkonimi (SSID):

2,4 GHz:n verkkoavain (salasana):

5 GHz:n WiFi-verkkonimi (SSID):

5 GHz:n verkkoavain (salasana):
