Denumirea parametrului Valoarea
Tensiunea nominală de lucru, Ue, V 230,400
Frecvenţa nominală, Hz 50
Curentul nominal In, А 16, 25, 40, 63
Curentul diferenţial de deconectare nominal, IΔn, mA 30, 100, 300
Caracteristica de funcționare la curent diferențial AC
Tipul Electromecanic
Dispozitiv necesar p-u protecția de la scurtcircuit — siguranța fuzibilă
Сapacitate de rupere nominală Inc, А 10000
Capacitatea diferenţială nominală de oprire/pornire, Im, A 500
Numărul de poli 2,4
Tensiunea de izolare Ui, V 500
Tensiunea de impuls suportabilă nominală(1,2/50) Uimp, kV 6
Testul dielectric cu tensiunea de frecvență industrială, kV (în decurs de 1 min.) 2,5
Durabilitate electrică, cicluri P/O, nu mai puțin de 4000
Rezistența mecanică, cicluri P/O, nu mai puțin 10000
Secțiunea maximă a firului de conectare, mm225
Forța de strângere a contactelor, Nm 3,5
Gradul de protecție din partea contactelor IP20
Gradul de protecție a corpului IP40
Masa unui pol, g, nu mai mult de 190 (2P), 320 (4P)
Intervalul temperaturilor de lucru, °С -25...+40 °С
Altitudine, m, nu mai mult de 2000
Umiditate relativă admisibilă la 25 °C (fără condensare), nu mai mult de 80%
Gradul de poluare 2
Poziția de lucru în spațiu Verticală, orizontală, cu abatere nu mai mult de 5°
Montare Pe șină DIN standardă, de 35 mm
Articolul trebuie să fie exploatat în următoarele condiții ale mediului înconjurător:
• neexploziv;
• care nu conține gaze sau vapori agresivi, în concentrații care ar provoca coroziunea metalelor și a izolației;
• nesaturate cu praf și aburi conductoare de curent;
• lipsite de acțiunea directă a razelor ultraviolete.
Se permite transportarea cu orice tip de mijloace de transport acoperite, în ambalajul producătorului.
Dispozitivele se păstrează doar în ambalajul producătorului, în încăperi cu aerisire naturală și la o temperatură a mediului înconjurător
de la -25 °С până la +70 °С și cu o umiditate relativă de 80% la 25 °С.
Disjunctoare modulare e.industrial.rccb
Instrucțiuni de exploatare
RO
1. Destinația
2. Parametrii tehnici

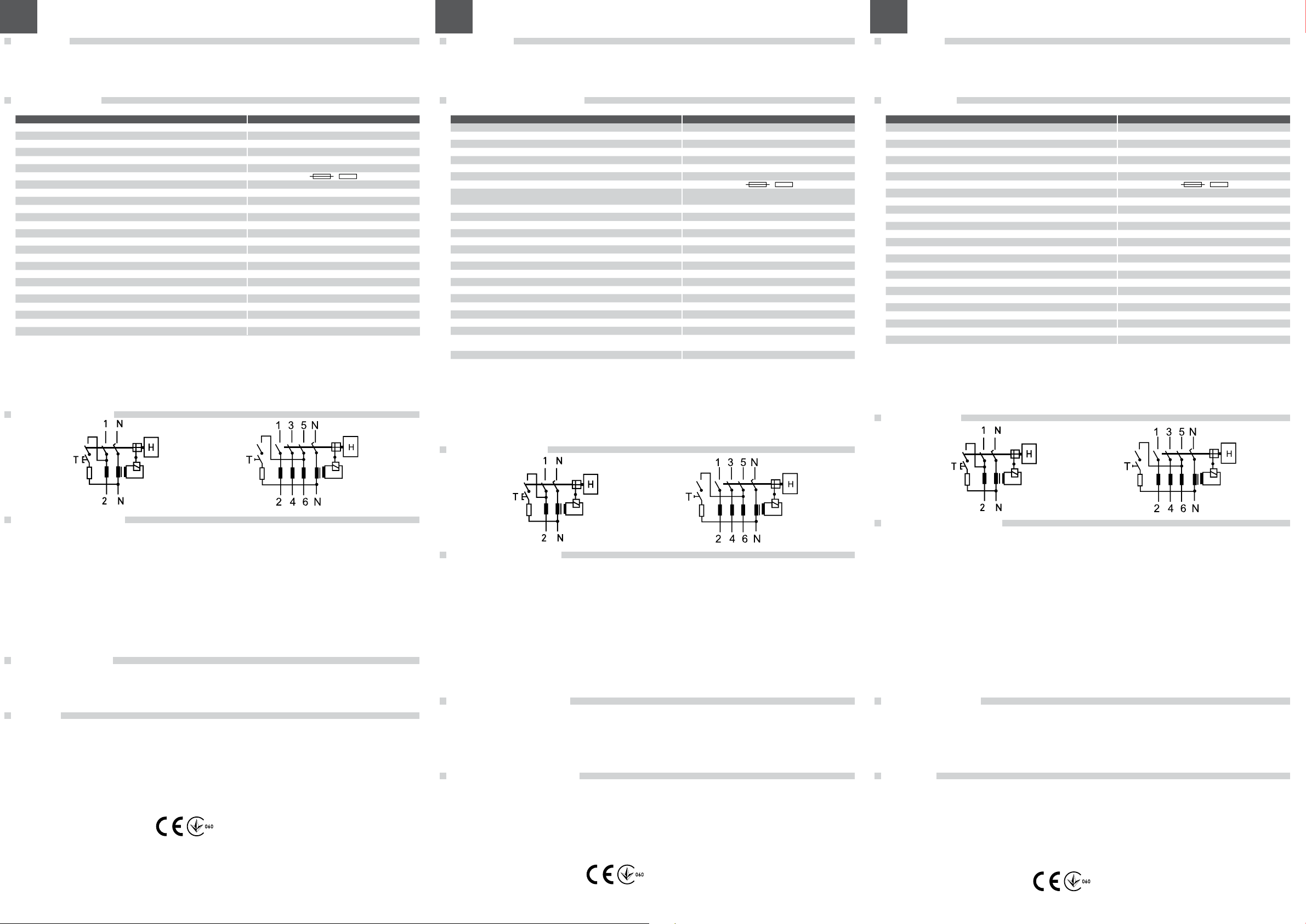

3. Schema de conectare
4. Montarea și exploatarea
5. Cerințe de securitate
6. Garanții
Întrerupătoare diferențiale seriei e.industrial.rccb (în continuare – articol sau întrerupător) sunt preconizate atât pentru protecția indi-
vizilor de la contact direct sau indirect cu elementele conductoare deschise a instalațiilor electrice, conectate cu dispozitivele corespun-
zătoare de împământare a clădirilor, cât și (întrerupătoarele cu setarea de 100 și 300 mA)pentru protecție contra incendiilor, care apar ca urmare
a defectelor îndelungate a izolației firelor electrice, cablului și a elementelor conductoare a aparatelor electrice.
Articolul corespunde la standartele IEC/EN 61008-1.
Toate lucrările de montare și conectare se vor efectua după deconectarea energiei electrice!
Dispozitivul se instalează în panoul de distribuție pe o șină DIN standardă, cu lățimea de 35 mm cu ajutorul unor cleme, care au două poziții fixe.
La conectare e necesar de a respecta strict fazarea și de a conecta cablu de alimentare și de sarcină în conformitate cu marcajul pe corpul
aparatului: alimentarea pe bornele superioare (1, 3, 5 – fazele, N – nul), sarcina pe bornele inferioare (2, 4, 6 – fazele, N – nul).
Întrerupătoare diferențiale seriei e.industrial.rccb nu au o protecție de la supracurenți incorporată, de aceea trebuie să fie protejate cu disjunc-
toare automate cu curba de declanșare B sau C, sau cu portfuzibile. Curentul nominal al întrerupătoarelor diferențiale trebuie să fie nu mai mic
decât la dispozitivul de protecție de la scurtcircuit (se recomandă de a alege cu un nominal mai sus, s.е. dacă, curentul nominal al disjunctorului
este egal cu 16 А, atunci curentul nominal al întrerupătorului diferențial – 25 А).
Întrerupătoare diferențiale seriei e.industrial.rccb funcțional nu depind de la tensiunea de alimentare și își păstrează funcționalitatea la
ruperea conductorului de nul, și astfel ele pot fi folosite în calitate de dispozitivul de protecție diferențială de bază.
Nu mai rar decât odată pe lună e necesar de a verifica lucrul normal al acestui articol, apăsând butonul «Т» pe panoul din față a produsului
cu maneta comprimată (poz. în sus), care trebuie să ducă la declanșarea disjunctorului.
Dacă la prezența tensiunii de alimentare, după apăsarea butonului «Т» disjunctorul nu declanșează stoparea, el nu poate fi utilizat mai departe.
Bornele de contact ale disjunctoarelor permit conectarea conductorilor de cupru sau aluminiu, cu o secțiune de cel mult 25 mm2. Înaintea conectă-
rii conductorilor multifilari, capătul acestora trebuie sertizat cu un papuc de cablu sau o mufă cu ajutorul unei scule speciale. Dispozitivul nu nece-
sită deservire specială în perioada exploatării. Clemele cu șurub ale disjunctoarelor trebuie strînse cu regularitate, dar nu mai rar de o dată la 6 luni.
Montarea, reglarea și conectarea dispozitivului trebuie să fie realizate de electricieni calificați, care au luat cunoștință de prezentele
instrucțiuni de exploatare.
Montajul și conectarea dispozitivului trebuie executate după verificarea lipsei de tensiune în rețea.
Posibilitatea exploatării dispozitivului în alte condiții decît cele indicate în prezentele instrucțiuni trebuie coordonată cuproducătorul.
Nerespectarea cerințelor prezentelor instrucțiuni poate duce la o funcționare incorectă a dispozitivului, electrocutare, incendiu.
Termenul mediu de funcționare este de 5 ani, cu condiția respectării de către consumatori a cerințelor de exploatare, transportare
și păstrare.
Termenul garantat de exploatare a dispozitivului este de 1 an din ziua vânzării, cu condiția respectării de către consumatori a cerințelor
de exploatare, transportare și păstrare.
Obligațiunile de garanție nu se extind asupra dispozitivelor care prezintă:
• defecțiuni mecanice;
• alte deteriorări care au apărut în urma transportării, păstrării, montării, conectării sau exploatării incorecte;
• semne că au fost deschise și/sau reparate de persoane neautorizate.
Pentru soluționarea problemelor de suport tehnic vă puteți adresa în perioada termenului de garanție: www.enext.com
Tab. 1
Imag.1
Наименование параметра Значение
Номинальное напряжение, Ue, V 230, 400
Номинальная частота, Гц 50
Номинальный ток, In, А 16, 25, 40, 63
Номинальный отключающий дифференциальный ток, IΔn, mA 30, 100, 300
Рабочая характеристика при дифференциальном токе AC
Тип Электромеханическое
Номинальная условный дифференциальный ток короткого замыкания, Inc/ IΔn, А 10000
Требуемое ус-во защиты от токов КЗ - предохранитель
Номинальная дифференциальная отключающая
и включающая способность, Im, A 500
Количество полюсов 2, 4
Напряжение изоляции, Ui, V 500
Номинальное импульсное выдерживаемое напряжение (1,2/50), Uimp, кВ 6
Диэлектрический тест напряжением промышленной частоты, кВ, (в течение 1 мин.) 2,5
Электрическая износостойкость, циклов В/О, не менее 4000
Механическая износостойкость, циклов В/О, не менее 10000
Максимальное сечение присоединяемого провода, мм225
Усилие затяжки контактных зажимов, Нм 3,5
Степень защиты со стороны контактов IP20
Степень защиты корпуса IP40
Масса одного полюса, г, не более 190 (2P), 320 (4P)
Диапазон рабочих температур -25...+40 °С
Группа условий эксплуатации в части воздействия механических факторов М1
Высота над уровнем моря, м, не более 2000
Допустимая относительная влажность при 25 °С (без конденсации), не более 80%
Степень загрязнения среды 2
Рабочее положение в пространстве Вертикальное, горизонтальное,
с отклонением не более 5°
Монтаж На DIN-рейке 35 мм
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
• невзрывоопасная;
• не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы, и изоляцию;
• не насыщенная токопроводящей пылью и парами;
• отсутствие непосредственного воздействия ультрафиолетового излучения.
Транспортирование изделий в части механических факторов по группам С и Ж ГОСТ 23216, климатических факторов по группе
4 ГОСТ 15150. Транспортирование допускается любым видом крытого транспорта в упаковке производителя.
Хранение изделий осуществляется только в упаковке производителя в помещениях с естественной вентиляцией при температуре
окружающей среды от -45 до +60 °С и относительной влажности 80% при 25 °С.
Срок хранения изделий у потребителя в упаковке производителя – 6 месяцев.
RU
1. Назначение
2. Технические характеристики

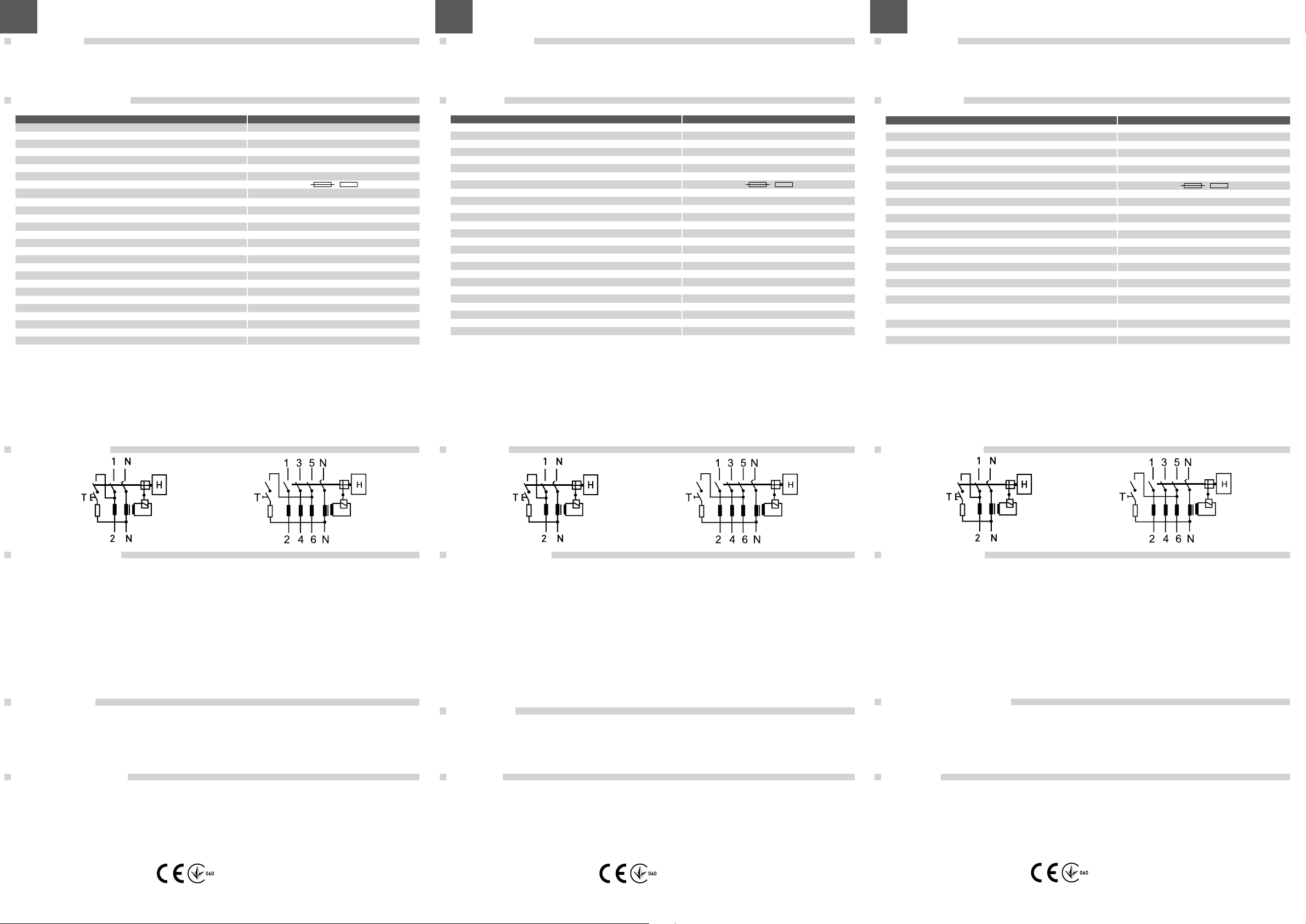

3. Схема подключения
4. Монтаж и эксплуатация
5. Требования безопасности
6. Гарантийные обязательства
Выключатели дифференциального тока серии e.industrial.rccb (в дальнейшем – изделие или выключатель) предназначены для
защиты людей при прямом или косвенном контакте с открытыми проводящими частями электроустановок, соединенными с соответ-
ствующим заземляющим устройством электроустановок зданий, а также (выключатели с уставкой 100 и 300 мА) защиту от пожаров,
возникающих вследствие длительного протекания тока повреждения.
Изделие соответствует Техническим регламентам безопасности низковольтного электрического оборудования и электромагнитной
совместимости оборудования в части ДСТУ EN 60947-2:2015.
Все работы по монтажу и подключению проводить при отключенном питании!
Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35мм при помощи защелок, имеющих
два фиксированных положения.
При подключении необходимо строго соблюдать фазировку и подключать проводники питания и нагрузки в соответствии с маркировкой
на корпусе аппарата: питание на верхние клеммы (1, 3, 5 – фазы, N – нейтраль), нагрузка на нижние клеммы (2, 4, 6 – фазы, N – нейтраль).
Выключатели дифференциального тока серии e.industrial.rccb не имеет встроенной защиты от сверхтоков, поэтому должны быть защище-
ны автоматическими выключателями с время-токовой характеристикой В или С или предохранителями. Номинальный ток диффренциальных
выключателей должен быть не меньше номинального тока аппарата защиты от сверхтоков (рекомендуется выбирать на один номинал больше,
т.е. если, например, номинальный ток автоматического выключателя равен 16 А, то номинальный ток выключателя дифференциаль-
ного – 25 А). Выключатели дифференциального тока e.industrial.rccb функционально не зависят от напряжения питания и сохраняют работо-
способность при обрыве рабочего нулевого проводника и могут использоваться в качестве вводного аппарат дифференциальной защиты. Не
менее одного раза в месяц необходимо контролировать работоспособность изделия путем нажатия кнопки «Т» на лицевой панели изделия при
взведенной рукоятке, которое должно вызвать срабатывание выключателя. Если при наличии напряжения питания после нажатия кнопки «Т»
выключатель не сработает, он дальнейшей эксплуатации не подлежит. Контактные зажимы выключателей позволяют присоединение медных
или алюминиевых проводников сечением не более 25 мм2. Перед присоединением многожильных проводников, их необходимо оконцевать
наконечником или гильзой при помощи соответствующего инструмента. Изделия не требуют специального обслуживания в процессе эксплуа-
тации. Регулярно, не менее одного раза в 6 месяцев необходимо подтягивать винтовые зажимы выключателей.
Монтаж, настройка и подключение должны осуществляться только квалифицированным электротехническим персоналом, имеющим
группу допуска по электробезопасности не ниже III, ознакомленные с настоящей инструкцией по эксплуатации.
Монтаж и подключение изделия должны проводиться при снятом напряжении.
Возможность эксплуатации изделия в условиях, отличных от указанных настоящей инструкции должна согласовываться с произво-
дителем. По способу защиты от поражения электрическим током изделие соответствует классу 0 по ГОСТ 12.2.007.0 и должно устанав-
ливаться в распределительные щиты, имеющие класс защиты не ниже I и степень защиты не ниже IP30.
Несоблюдение требований настоящей инструкции может привести к неправильному функционированию изделия, поражению элек-
трическим током, пожару.
Средний срок службы – 5 лет при условии соблюдения потребителем требований эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации изделия – 1 год со дня продажи при условии соблюдения потребителем требований эксплуатации, транс-
портирования и хранения.
Гарантийные обязательства не распространяются на изделия:
• имеющие механические повреждения;
• иные повреждения, возникшие в результате неправильного транспортирования, хранения, монтажа и подключения, неправильной
эксплуатации;
• имеющие следы самостоятельного, несанкционированного вскрытия и/или ремонта изделия.
В период гарантийного срока и по вопросам технической поддержки обращаться: www.enext.com
Таб. 1
Рис.1
Выключатели дифференциального тока e.industrial.rccb
Инструкция по эксплуатации
Parameter name Value
Rated voltage, Ue, V 230, 400
Rated frequency, Hz 50
Rated current, In, А 16, 25, 40, 63
Rated residual operating current, IΔn, mA 30, 100, 300
Residual current working type AC
Residual current protection type Electromechanical
Rated short-circuit current, Inc/ IΔn, А 10000
Short-circuit protecting device – fuse
Rated residual making and breaking capacity, Im, A 500
Isolation function Yes
Poles 2, 4
Rated insulation voltage, Ui, V 500
Rated impulse withpro voltage (1,2/50), Uimp, kV 6
Dielectric test voltage at ind. frequency, kV 2,5
Electrical life, on/off cycles, not less 4000
Mechanical life, on/off cycles, not less 10000
Maximum connecting ability, mm225
Tightening torque, Nm 3,5
Protection degree (terminals) асс. to IEC/EN 60529 IP20
Protection degree (housing) асс. to IEC/EN 60529 IP40
Weight, g. 190 (2P), 320 (4P)
Operating temperature (with average ≤35 °C) -25...+40 °С
Altitude, not above, m 2000
Air humidity, not above 80%
Pollution degree 2
Working position Vertical, horizontal, with a tolerance of no more than 5 °
Mounting Proard TH35 mm IEC rail
The product shall be operated under the following environmental conditions:
• non-explosive;
• does not contain corrosive gases and vapors in concentrations destroying metals and insulation;
• not rich conductive dust and vapors;
• lack of direct exposure to ultraviolet radiation;
• should not be significant shock or vibration.
Transport and Storage are only permitted in the original packing.
The ambient storage temperature: -25...+70 °С and humidity not above 80% (at 25 °С without condensation).
EN
1. Application
2. Technical data
3. Wiring diagram
4. Installation and operating
5. Safety requirements
6. Warranty
Residual-current circuit breaker e.industrial.rccb series (hereinafter referred to as – the breaker.) are designed to protect people against
direct or indirect contact with exposed conductive parts of electrical installations connected to the respective electrical grounding devices of
buildings, in the circuit of 50 Hz, rated voltage 230/400 V and rated current up to 100 A.
The breakers are meets requirements of IEC/EN 61008-1.
The electrical work shall be performed by qualified personnel.
Before performing wiring work, turn off the upstream circuit breaker and ensure that no current is flowing through the breaker to be wired.
Failure to do so may expose you to shock hazard.
Strictly observe the wiring diagram of the breaker: the power supply conductors connect to the top terminals (1, 3, 5 – phase,
N – neutral), the load must be connected to the bottom terminals (2, 4, 6 – phase, N – neutral).
Residual-current circuit breakers e.industrial.rccb series are voltage independent device.
Residual-current circuit breakers e.industrial.rccb series have no built-in overcurrent protection, must therefore be protected circuit
breakers with time-current characteristic B or C or fuses. Rated current of e.industrial.rccb breakers must not be less than the rated current
of the overcurrent protecting device (it is recommended to select larger nominal, i.e. when, for example, rated current of the circuit breaker
is 16 A, the e.industrial.rccb breaker rating current – 25 A).
At least once a month is necessary to control functionality of the breaker by pressing «T» on the front panel of the product. This must cause
tripping of the breaker, otherwise – if the breaker not switch-off or not reset after testing – the breaker is not subject to further exploitation.
In this case, please get advice from a registered electrician or refer to the contacts listed in this manual.
When connecting any wire, tighten the terminal screw to the torque specified in this manual. Failure to do so may cause a fire.
Do not install the breaker in an abnormal environment.
Protect the breaker so that foreign particles, such as dust, concrete or/and iron powder, water and other moistures will not enter the
breaker. Failure to do so may make the breaker inoperative. Connect the breaker to power supply appropriate to the rating voltage. Failure
to do so may make the breaker inoperative or damage it. The breaker is installed in a plastic or metal box on a proard DIN-rail width 35 mm
with latches having two fixed positions. Terminals allow to connect copper or aluminum conductors. Before connecting stranded conductors,
they must be tipped using an appropriate tool.
The products do not require special maintenance during operation. Regularly, at least once in 6 months is necessary to tighten the screw terminals.
Device maintenance and repair work may be carried out only by appropriately authorized and trained personnel. Before any work
commences, the devices must be disconnected from the supply.
Use the breakers in accordance with their designated use and for their intended purpose only.
When the breaker automatically breaks a circuit, turn on the handle after removing the cause. Failure to do so may cause an electric
shock or a fire.
The breakers must only be fitted and operated if they are undamaged, dry and clean.
Incorrect handling of the breaker will result in a hazardous situation, such as death or serious injury.
Average life – 5 years, subject to the requirements of installation, operating, ambient conditions, transportation and storage.
Product Warranty period - 1 year from the date of purchase, subject to the requirements of installation, operating, ambient conditions,
transportation and storage.
The warranty does not apply to breakers:
• having mechanical damage;
• other damage caused by improper transportation, storage, assembly and installation, improper operation;
• with the following independent, tamper and / or repair of the product.
Incorrect or impermissible use or non-compliance with these instructions invalidates our warranty provision. No modifications
or alterations to the devices are permitted.
During the warranty period and technical support contact: www.enext.com
Table 1
Fig.1
Residual-current circuit breaker e.industrial.rccb series
User’s guide and manual operation
Дата изготовления:
Дата продажи:
Адрес поставщика:
Электротехническая компания E.NEXT-Украина
08132, Украина, Киевская область,
г. Вишневое, ул. Киевская, 27-А, строение «В»
тел.: +38 044 500 9000, e-mail: info@enext.ua,
www.enext.ua
Production date:
Purchase date:
Provider adress:
E.NEXT.Company Ltd.
Bulgaria, Varna, Rodopi str. 11
tel.: +359 87 7077123
e-mail: info@enext.com, www.enext.com
Data fabricării:
Data vânzării:
Adresa distribuitor:
SC ULTRA BRIGHT SRL
Romania, Str. Moara Domneasca, Nr.4A,
Depozit A0, Afumati, Jud. Ilfov.
tel: +4 078 656 48 23
e-mail: carausu.stefan@ultraelectro.ro,
www.enextgroup.ro
Adresa furnizorului:
Сompania electrotehnică E.NEXT-Moldova
Republica Moldova, Chisinau, str. Ion Creangă, 62/4
tel.: +373 22 90 34 34
e-mail: info@enext.md, www.enext.md
10000
10000 10000
