Nibe DEMO 40 Guida utente

LEK

DEMO 40

Installatörshandbok

Installer manual

Installateurhandbuch

IHB 1710-4

031413

Svenska

Viktig information

OBS!

Denna symbol betyder fara för människa eller

maskin.

TÄNK PÅ!

Vid denna symbol finns viktig information om

vad du ska tänka på när du sköter din anlägg-

ning.

Allmänt

DEMO 40 är en fristående displayenhet med syftet att

demonstrera användargränssnitt från NIBE. Enheten in-

nehåller samma funktionalitet som användargränssnittet

i värmepumparna. Dock är alla givarsignaler inställda på

fasta värden och inga larm uppstår.

TIPS!

Se respektive produkts användarhandbok/instal-

latörshandbok för beskrivning och hantering av

menyer och menysystem. Dokumenten finns att

ladda hem på www.nibe.se.

Innehåll

Displayenhet1 st

USB-minne1 st

Batterieliminator1 st

Kom igång

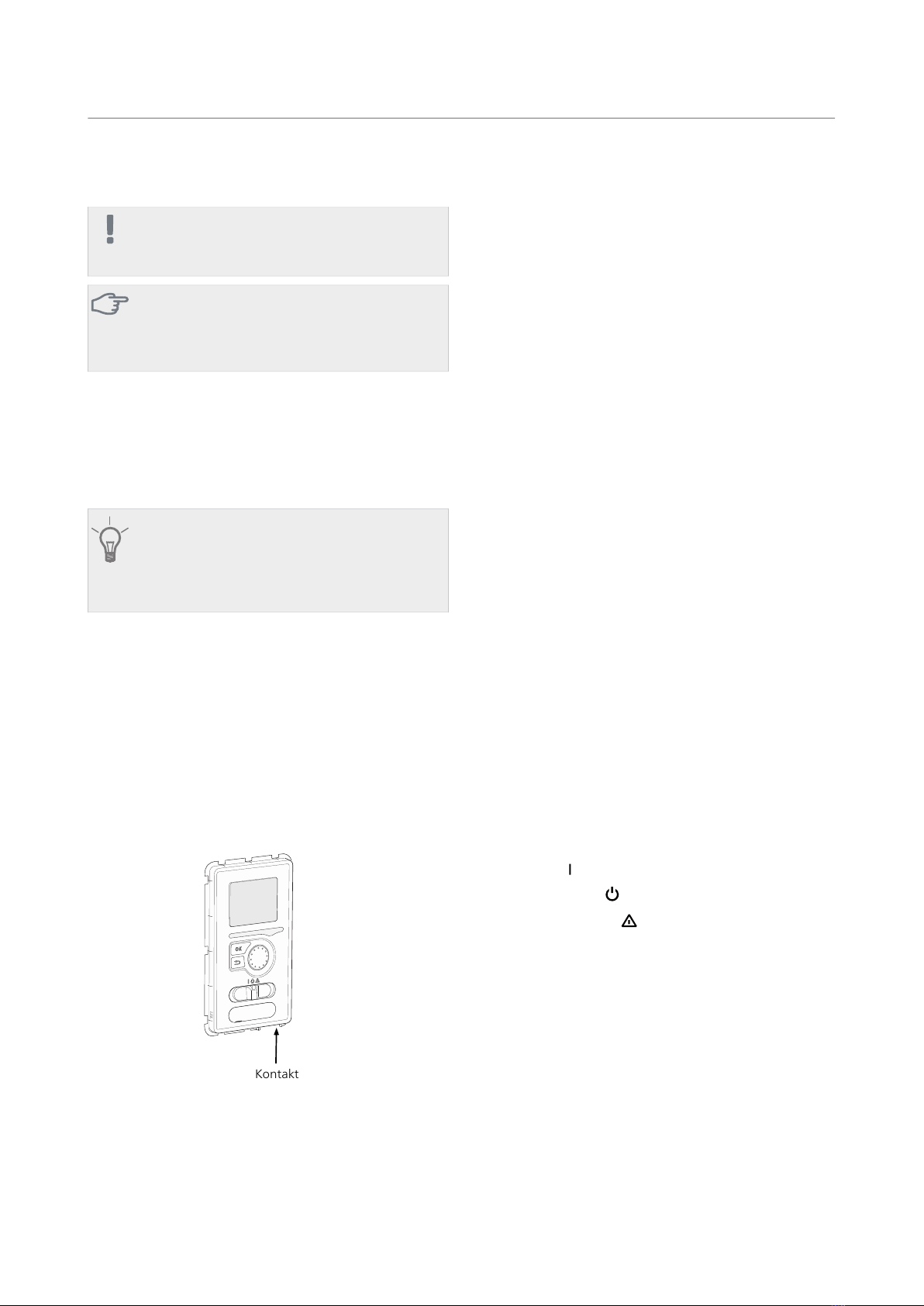

Inkoppling

1. Anslut strömkabeln till kontakten längst till höger

på enhetens undersida.

2. Anslut stickproppen till ett vägguttag.

LEK

Kontakt

Styrning - introduktion

Display

På displayen visas instruktioner, inställningar och

driftinformation. Du kan enkelt navigera mellan

olika menyer och alternativ för att ställa in den

komfort eller få den information du önskar.

Statuslampa

Statuslampan indikerar innemodulens status.

Den:

■lyser grönt vid normal funktion.

■lyser gult vid aktiverat reservläge.

■lyser rött vid utlöst larm.

OK-knapp

OK-knappen används för att:

■bekräfta val av undermeny/alternativ/inställt

värde/sida i startguiden.

Bakåt-knapp

Bakåtknappen används för att:

■backa till föregående meny.

■ångra en inställning som inte bekräftats.

Manöverratt

Manöverratten kan vridas åt höger eller vänster.

Du kan:

■förflytta dig i menyer och mellan alternativ.

■öka eller minska värden.

■byta sida i flersidesvisningar (t.ex. hjälptexter

och serviceinfo).

Strömställare

Strömställaren har tre lägen:

■På ()

■Standby ( )

■Reservläge ( )

Reservläget ska endast användas vid fel på inne-

modulen. I detta läge stängs kompressorn av och

elpatronen tar vid. Innemodulens display är släckt

och statuslampan lyser gult.

USB-port

USB-porten är dold under plastbrickan med pro-

duktnamnet.

USB-porten används för att uppgradera mjukva-

ran.

Besök www.nibeuplink.com och klicka på fliken

"Mjukvara" för att ladda ner senaste gällande

mjukvara till anläggningen.

3DEMO 40 | SE

TIPS!

Se respektive produkts användarhandbok/instal-

latörshandbok för en mer detaljerad beskrivning

av styrningen.

Uppstart

1. Ställ strömställaren i läge ().

2. Första gången enheten startas visas, precis som på

värmepumpen, en startguide som underlättar att

göra grundinställningen. Här ställs allt från språk till

framledningstemperaturer in. Om så önskas kan

startguiden hoppas över genom att på första sidan

trycka på bakåt-knappen och sedan välja "ja".

Välj värmepump

DEMO 40 kan simulera alla värmepumpar från NIBE som

har samma typ av användargränssnitt. För att välja vilken

värmepump som ska simuleras ställer du in produktens

serienummer.

TÄNK PÅ!

Den förinstallerade mjukvaran innehåller endast

F1145 och F1245. För övriga produkter måste

mjukvaran uppdateras enligt sida 5.

Denna funktion finns endast tillgänglig i demoprogram-

varan.

Inställning av serienummer

1. Sätt i det medföljande USB-minnet.

LEK

2. Gå in i meny 7, USB.

INOMHUSKLIMAT

VÄRMEPUMP INFO

VARMVATTEN

USB

3. Gå in i meny 7.4, serienummer.

4. Här ställer du in serienumret genom att markera en

siffra i taget och vrida på manöverratten. Se serie-

nummer på produkt eller i följande exempellista.

serienummer7.4

bekräfta återställ

5. När serienumret ändras visas vilken produkt det till-

hör. Det kan även gå att ändra konfiguration av vissa

komponenter.

Exempel på serienummer

SerienummerProdukt

06604000000000NIBE F370 3x400V CU

06604100000000NIBE F370 1x230V RF UK

06604300000000NIBE F370 3x400V E

06605000000000NIBE F470 3x400V CU

06605100000000NIBE F470 3x400V RF

06604800000000NIBE F730

06606000000000NIBE F750 3x400V CU

66527300000000NIBE F1145-8 DE

66520400000000NIBE F1145-10

06506300000000NIBE F1155-16

66533300000000NIBE F1245-8 DE

66528400000000NIBE F1245-10

06523900000000NIBE F1255-16 E

06511100000000NIBE F1345-30

06940000000000VVM 310

06911000000000VVM 320 E

06915400000000VVM 325 CU

06940000000000NIBE VVM 500

06722400000000NIBE SMO 20

06722500000000NIBE SMO 40

DEMO 40 | SE4

Avancerat

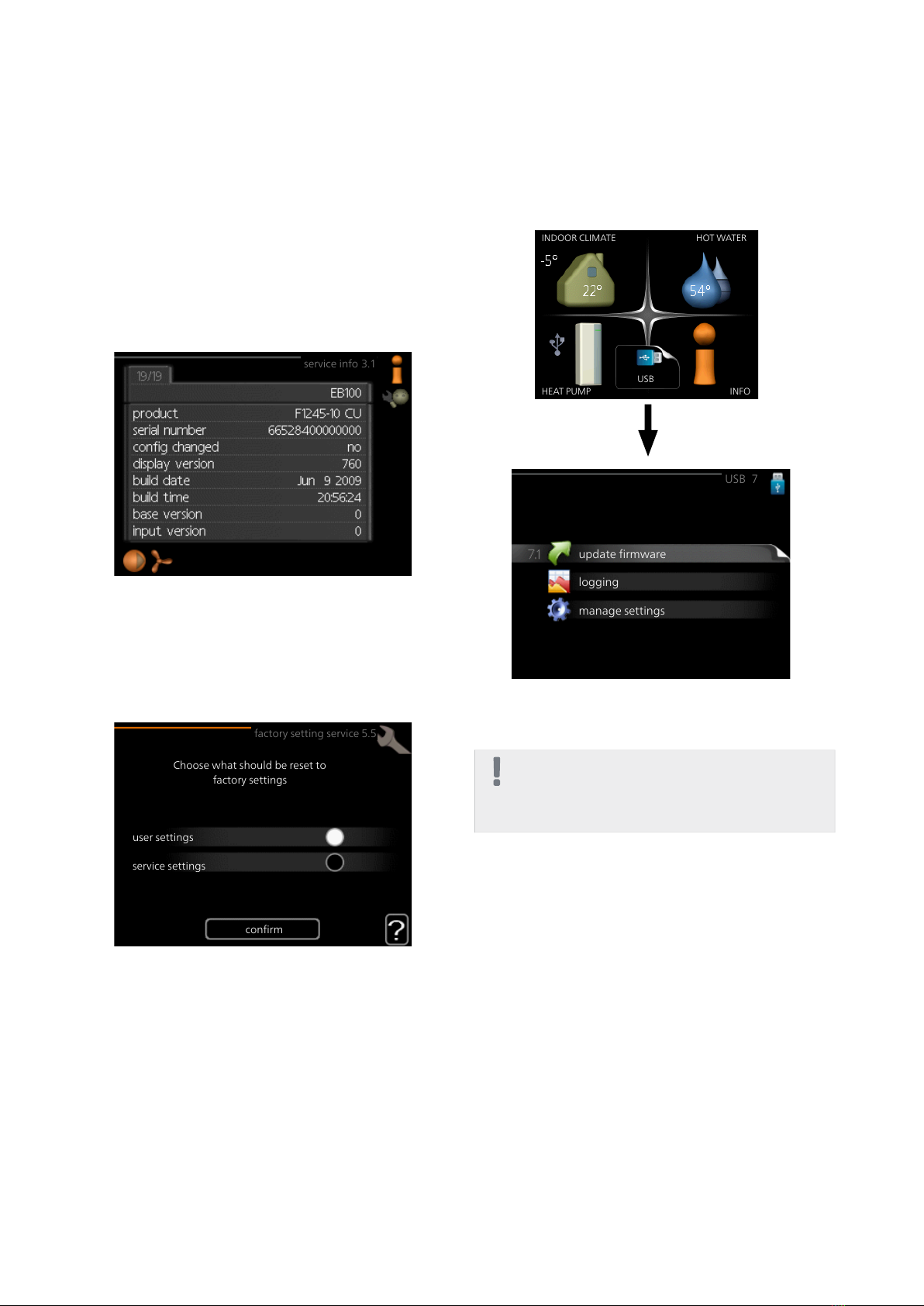

Aktuell konfiguration

För att kontrollera vilken programvaruversion och vilken

värmepumpskonfiguration som är inställd:

1. Gå in i meny 3, INFO.

2. Välj 3.1, serviceinfo.

3. Bläddra till de två sista sidorna för att se aktuella in-

ställningar.

serviceinfo 3.1

Återställ fabriksinställningar

För att återställa fabriksinställningarna i programvaran:

1. Håll inne bakåt-knappen i 7 sekunder för att komma

åt servicemenyn.

2. Gå in i meny 5, SERVICE.

3. Välj 5.5, fabriksinställning service.

fabriksinställning service 5.5

Välj vad som ska återställas till

fabriksvärden

användarinställningar

serviceinställningar

bekräfta

4. Välj vilka inställningar som ska återställas.

5. Bekräfta fabriksinställningen.

Uppdatera programvara

Programvaran i DEMO 40 kan, precis som i värmepum-

parna, uppdateras.

Uppdateringen görs med hjälp av ett USB-minne.

Demomjukvara beställs genom att skicka ett mail till

[email protected] och där uppge till vilken/vilka

produkter demomjukvara önskas.

Installera programvara

När ett USB-minne ansluts dyker en ny meny (meny 7)

upp i displayen.

INOMHUSKLIMAT

VÄRMEPUMP INFO

VARMVATTEN

USB

uppdatera programvaran

USB 7

loggning

hantera inställningar

Meny 7.1 - uppdatera programvaran

Här kan du uppgradera programvaran i DEMO 40.

OBS!

För att följande funktioner ska fungera krävs att

USB-minnet innehåller filer med programvara

för DEMO 40 från NIBE.

I en faktaruta överst i displayen visas information (alltid

på engelska) om den mest troliga uppdateringen som

uppdateringsprogramvaran har valt från USB-minnet.

Denna information berättar för vilken produkt program-

varan är avsedd, vilken version programvaran har och

allmän information om dem. Om du önskar någon annan

fil än den som är vald kan du välja rätt fil genom "välj

annan fil".

5DEMO 40 | SE

starta uppdatering

Välj "starta uppdatering" om du vill starta uppdateringen.

Du får först upp en fråga om du verkligen vill uppdatera

programvaran. Svara "ja" för att gå vidare eller "nej" för

att ångra.

Om du svarat "ja" på den tidigare frågan startar uppda-

teringen och nu kan du följa uppdateringsförloppet på

displayen. När uppdateringen är klar startar DEMO 40

om.

OBS!

En uppdatering av programvaran nollställer inte

menyinställningarna i DEMO 40.

OBS!

Om uppdateringen skulle avbrytas innan den

är klar (t.ex. vid strömavbrott etc.) kan program-

varan återställas till tidigare version om OK-

knappen hålls in under uppstart tills den gröna

lampan börjar lysa (tar ca. 10 sekunder).

välj annan fil

Välj "välj annan fil" om du inte vill använda dig av före-

slagen programvara. När du bläddrar bland filerna visas

precis som tidigare, information om markerad program-

vara i en faktaruta. När du valt en fil med OK-knappen

kommer du tillbaka till föregående sida (meny 7.1) där

du kan välja att starta uppdateringen.

Återställning av tidigare programvaruversion

Minnet i DEMO 40 innehåller alltid två versioner av pro-

gramvaran: den som används just nu samt föregående

installerad programvara.

För att växla mellan dessa versioner:

1. Ställ strömställaren i läge ( ).

2. Håll inne OK-knappen på enheten och ställ samtidigt

strömställaren i läge ().

3. Släpp OK-knappen när den gröna lampan tänds. Nu

har den föregående programvaran blivit aktiverad.

DEMO 40 | SE6

English

Important information

NOTE

This symbol indicates danger to person or ma-

chine .

Caution

This symbol indicates important information

about what you should observe when maintain-

ing your installation.

General

DEMO 40 is a stand-alone display unit with the task of

demonstrating user interfaces from NIBE. The unit con-

tains the same functions as the user interface in the heat

pumps. However, all sensor signals are set to fixed values

and there are no alarms.

TIP

See the relevant product's user manual/installa-

tion manual for descriptions and how to navig-

ate menus and the menu system. Documenta-

tion can be downloaded from www.nibe.eu.

Contents

Display unit1 x

USB memory1 x

Battery eliminator1 x

Starting

Connection

1. Connect the power cable to the contact at the far

right on the underneath of the unit.

2. Connect the plug to a wall socket.

LEK

Contact

Control - introduction

Display

Instructions, settings and operational information

are shown on the display. You can easily navigate

between the different menus and options to set

the comfort or obtain the information you re-

quire.

Status lamp

The status lamp indicates the status of the indoor

module. It:

■lights green during normal operation.

■lights yellow in emergency mode.

■lights red in the event of a deployed alarm.

OK button

The OK button is used to:

■confirm selections of sub menus/options/set

values/page in the start guide.

Back button

The back button is used to:

■go back to the previous menu.

■change a setting that has not been confirmed.

Control knob

The control knob can be turned to the right or

left. You can:

■scroll in menus and between options.

■increase and decrease the values.

■change page in multiple page instructions (for

example help text and service info).

Switch

The switch assumes three positions:

■On ()

■Standby ( )

■Emergency mode ( )

Emergency mode must only be used in the event

of a fault on the indoor module. In this mode, the

compressor switches off and the immersion

heater engages. The indoor module display is not

illuminated and the status lamp illuminates yel-

low.

7DEMO 40 | GB

USB port

The USB port is hidden beneath the plastic badge

with the product name on it.

The USB port is used to update the software.

Visit www.nibeuplink.com and click the "Soft-

ware" tab to download the latest software for

your installation.

TIP

See the relevant product's user manual/installa-

tion manual for a more detailed description of

control.

Starting

1. Set the switch to mode ().

2. The first time the unit is started a start guide is dis-

played that aids in making basic settings, just as on

the heat pump. Everything from language to supply

temperature is set here. If so required, the start guide

can be skipped by pressing the back button and then

by selecting "yes" on the first page.

Select heat pump

DEMO 40 can simulate all heat pumps from NIBE that

have the same type of user interface. To select which

heat pump is to be simulated, set the product’s serial

number.

Caution

The preinstalled software only contains F1145

and F1245. For other products, the software

must be updated according to page 10.

This function is only available in the demo software.

Setting the serial number

1. Insert the supplied USB memory.

LEK

2. Enter menu 7, USB.

INDOOR CLIMATE

HEAT PUMP INFO

HOT WATER

USB

3. Enter menu 7.4, serial number.

4. Here you set the serial number by marking one digit

at a time and turning the control knob. See serial

number on the product or in the following example

list.

serial number 7.4

confirm reset

5. When the serial number is changed, the product it

belongs to is shown. The configuration of certain

components can also be changed.

DEMO 40 | GB8

Serial number example

Serial numberProduct

06604000000000NIBE F370 3x400V CU

06604100000000NIBE F370 1x230V RF UK

06604300000000NIBE F370 3x400V E

06605000000000NIBE F470 3x400V CU

06605100000000NIBE F470 3x400V RF

06604800000000NIBE F730

06606000000000NIBE F750 3x400V CU

66527300000000NIBE F1145-8 DE

66520400000000NIBE F1145-10

06506300000000NIBE F1155-16

66533300000000NIBE F1245-8 DE

66528400000000NIBE F1245-10

06523900000000NIBE F1255-16 E

06511100000000NIBE F1345-30

06940000000000VVM 310

06911000000000VVM 320 E

06915400000000VVM 325 CU

06940000000000NIBE VVM 500

06722400000000NIBE SMO 20

06722500000000NIBE SMO 40

9DEMO 40 | GB

Advanced

Present configuration

To check which software version and which heat pump

configuration is set:

1. Enter menu 3, INFO.

2. Select 3.1, service info.

3. Scroll to the two last pages to view the relevant set-

tings.

service info 3.1

Reset factory settings

To reset factory settings in the software:

1. Hold the back button in for 7 seconds to access the

service menu.

2. Enter menu 5, SERVICE.

3. Select 5.5, factory setting service.

factory setting service 5.5

Choose what should be reset to

factory settings

user settings

service settings

confirm

4. Select the settings to be reset.

5. Confirm factory settings.

Updating software

The software in DEMO 40 can be updated, just as in the

heat pumps.

Updating is performed using a USB memory.

Demo software is ordered by sending an e-mail to

[email protected] and specifying the product(s) for

which the demo software is required.

Installing software

When a USB memory is connected a new menu (menu

7) appears in the display.

INDOOR CLIMATE

HEAT PUMP INFO

HOT WATER

USB

update firmware

USB 7

logging

manage settings

Menu 7.1 - update firmware

This allows you to update the software in DEMO 40.

OBS!

For the following functions to work the USB

memory must contain files with software for

DEMO 40 from NIBE.

The fact box at the top of the display shows information

(always in English) of the most probable update that the

update software has selected form the USB memory.

This information states which product the software is

intended for, the software version and general informa-

tion about them. If you wish to select another file than

the one selected, the correct file can be selected by

"choose another file".

DEMO 40 | GB10

Altri manuali per DEMO 40

Indice

Lingue:

Manuali Pompa di calore popolari di altre marche

MICROWELL

MICROWELL HP 1000 GREEN Manuale utente

Sanyo

Sanyo SAP120FCH Manuale utente

Daikin

Daikin EHYHBH05AA Manuale utente

Panasonic

Panasonic WH-SDF03E3E5 Guida

Bryant

Bryant 544B Manuale utente

Airxcel

Airxcel 45000 Series Manuale

Mitsubishi Electric

Mitsubishi Electric PUZ-SWM60VAA Manuale utente

Dimplex

Dimplex LI 16I-TUR Guida utente

Carrier

Carrier WSHP Open v3 Guida rapida alla configurazione

TGM

TGM CTV14CN018A Manuale utente

Carrier

Carrier 38MGQ Series Manuale utente

Kokido

Kokido K2O K880BX/EU Guida alla risoluzione dei problemi

Viessmann

Viessmann VITOCAL 300-G PRO Type BW 2150 Guida rapida

Carrier

Carrier 48EZN Manuale utente

Viessmann

Viessmann KWT Vitocal 350-G Pro Series Istruzioni operative

Ariston

Ariston NIMBUS Manuale utente

Weishaupt

Weishaupt WWP L 7 Guida utente

GE Zoneline AZ85H09EAC Manuale utente
