Nikon AF-S NIKKOR Manuale utente

使用説明書

(P. 2–17)

User’s Manual

(PP. 18–35)

Benutzerhandbuch

(S. 36–53)

Manuel de l’utilisateur

(P. 54–71)

Manual del Usuario

(PP. 72–89)

Anvädarhandbok

(S. 90–107)

Pyko‚Ó‰ÒÚ‚Ó ÔÓÎ¸˝Ó‚°ÚÂÎﬂ

(CTP. 108–125)

Gebruikshandleiding

(P. 126–143)

Manuale d’uso

(PP. 144–161)

(P. 162–180)

(P. 181–197)

(P. 198–215)

AF-S NIKKOR

500mm f/4 ED VR

Nano Crystal Coat

AF-S NIKKOR

600mm f/4 ED VR

Nano Crystal Coat

Jp 安全上のご注意

ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安

全上のご注意」は製品を安全に正しく使用していただき、あなたや他の人々への危害や財

産への損害を未然に防止するために、重要な内容を記載しています。お読みになった後は、

お使いになる方がいつでも見られる所に必ず保管してください。

表示について

表示と意味は次のようになっています。

この表示を無視して、誤った取り扱いをすると、人が死亡または重

傷を負う可能性が想定される内容を示しています。

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可

能性が想定される内容および物的損害の発生が想定される内容を示

しています。

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。

絵表示の例

△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具

体的な注意内容（左図の場合は感電注意）が描かれています。

記号は、禁止（してはいけないこと）の行為を告げるものです。図の中や近く

に具体的な禁止内容（左図の場合は分解禁止）が描かれています。

●記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近

くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

接触禁止

すぐに修理依頼を

分解禁止

分解したり修理・改造をしないこと

感電したり、異常動作をしてケガの原因となります。

落下などによって破損し、内部が露出したときは、露出部に手を触

れないこと

感電したり、破損部でケガをする原因となります。

カメラの電池を抜いて、販売店またはニコンサービス機関に修理を依頼して

ください。

熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカメラの

電池を取り出すこと

そのまま使用すると火災、やけどの原因となります。電池を取り出す際、や

けどに充分注意してください。電池を抜いて、販売店またはニコンサービス

機関に修理を依頼してください。

水につけたり水をかけたり、雨にぬらしたりしないこと

発火したり感電の原因となります。

引火・爆発のおそれのある場所では使用しないこと

プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用する

と、爆発や火災の原因となります。

レンズまたはカメラで直接太陽や強い光を見ないこと

失明や視力障害の原因となります。

ぬれた手でさわらないこと

感電の原因になることがあります。

製品は幼児の手の届かないところに置くこと

ケガの原因になることがあります。

逆光撮影では、太陽を画角から十分にずらすこと

太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角

から太陽をわずかに外しても火災の原因になることがあります。

使用しないときは、レンズにキャップをつけるか太陽光のあたらな

い所に保管すること

太陽光が焦点を結び、火災の原因になることがあります。

三脚にカメラやレンズを取り付けたまま移動しないこと

転倒したりぶつけたりしてケガの原因になることがあります。

窓を閉め切った自動車の中や直射日光が当たる場所など、異常に温

度が高くなる場所に放置しないこと

内部の部品に悪い影響を与え、火災の原因となることがあります。

水かけ禁止

使用禁止

見ないこと

感電注意

移動禁止

放置禁止

保管注意

電池を取る

すぐに修理依頼を

放置禁止

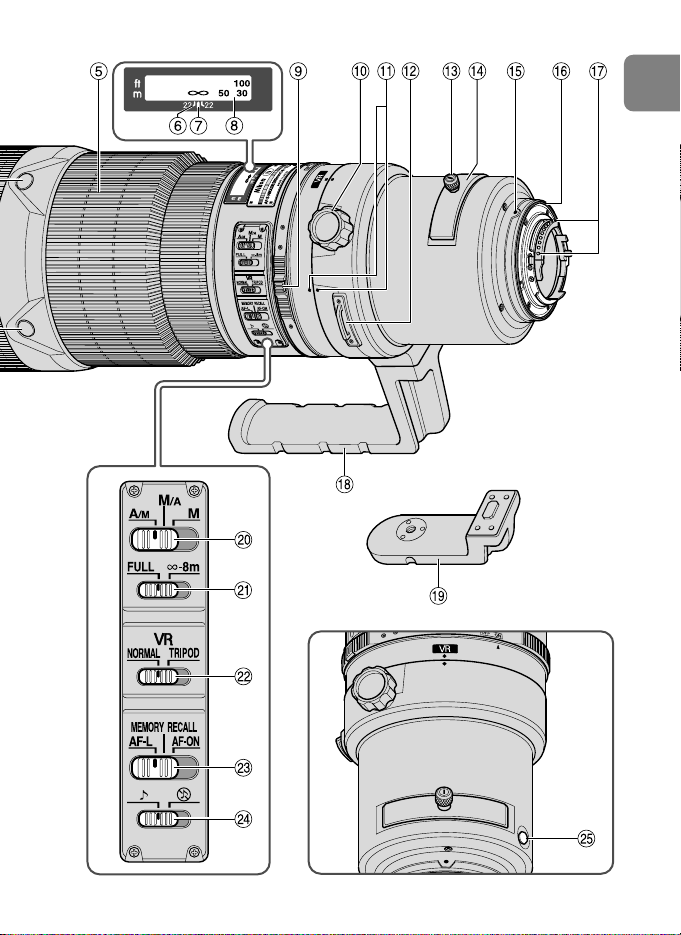

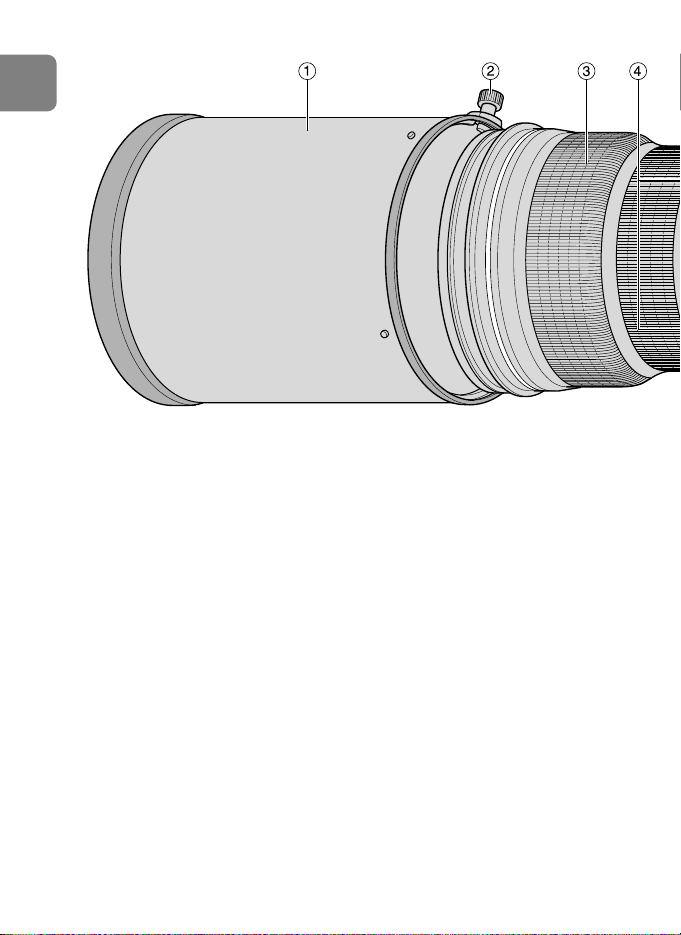

AF-S NIKKOR 500mm f/4G ED VR

1かぶせフード HK-34（P.14）

2クランプノブ（P.14）

3すべり止めゴム

4フォーカス作動ボタン（P.11）

（フォーカスロック/メモリーリコール/

オートフォーカス作動）

5フォーカスリング（P.11）

6被写界深度目盛（P.13）

7距離目盛基準線（P.13）

8距離目盛

9手ブレ補正リングスイッチ（P.12）

!三脚座止めネジ（P.14）

"レンズ回転位置指標

#吊り金具

$組み込み式フィルターホルダーつまみ

（P.14）

%組み込み式フィルターホルダー（P.14）

&レンズ着脱指標

(レンズマウントゴムリング（P.10）

)CPU信号接点（P.10）

~組み込み式回転三脚座（P.14）

+一脚座（交換用）（P.14）

フォーカスモード切り換えスイッチ

（P.11）

フォーカス制限切り換えスイッチ

（P.11）

.手ブレ補正モード切り換えスイッチ

（P.13）

/フォーカス作動設定スイッチ（P.11）

（フォーカスロック/メモリーリコール/

オートフォーカス作動）

:電子音スイッチ（P.12）

;メモリーセットボタン（P.12）

1.各部の名称

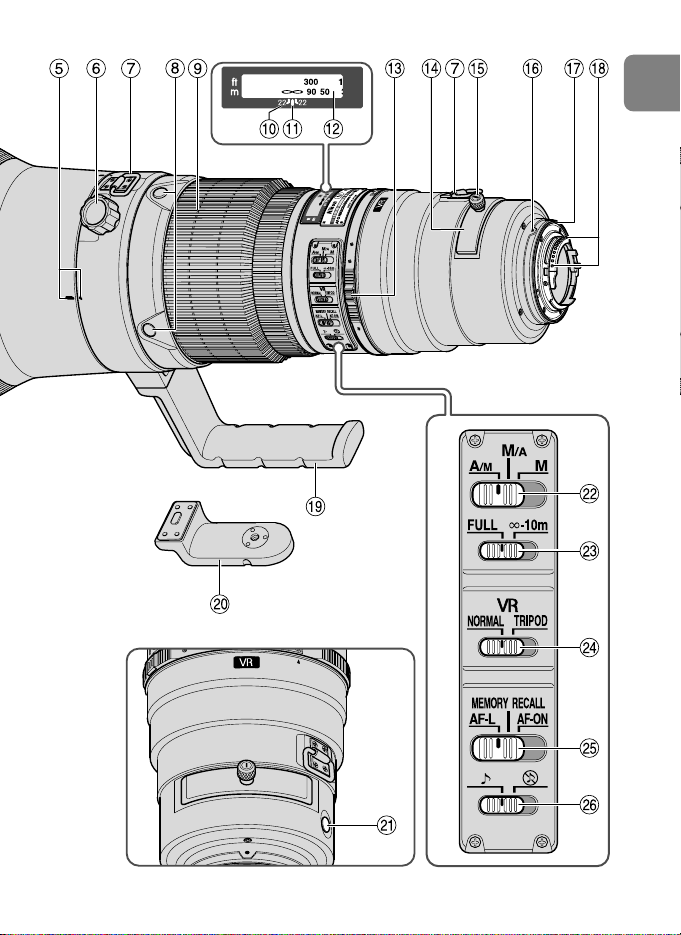

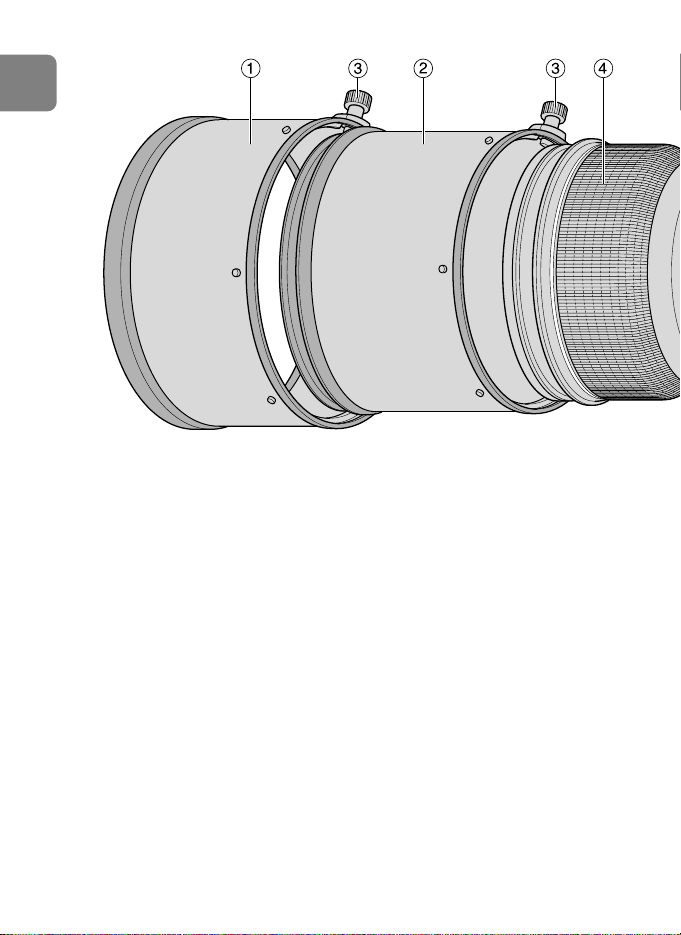

AF-S NIKKOR 600mm f/4G ED VR

1かぶせフード HK-35-2（P.14）

2かぶせフード HK-35-1（P.14）

3クランプノブ（P.14）

4すべり止めゴム

5レンズ回転位置指標

6三脚座止めネジ（P.14）

7吊り金具

8フォーカス作動ボタン（P.11）

（フォーカスロック/メモリーリコール/

オートフォーカス作動）

9フォーカスリング（P.11）

!被写界深度目盛（P.13）

"距離目盛基準線（P.13）

#距離目盛

$手ブレ補正リングスイッチ（P.12）

%組み込み式フィルターホルダー（P.14）

&組み込み式フィルターホルダーつまみ

（P.14）

(レンズ着脱指標

)レンズマウントゴムリング（P.10）

~CPU信号接点（P.10）

+組み込み式回転三脚座（P.14）

,一脚座（交換用）（P.14）

-メモリーセットボタン（P.12）

フォーカスモード切り換えスイッチ

（P.11）

フォーカス制限切り換えスイッチ

（P.11）

:手ブレ補正モード切り換えスイッチ

（P.13）

;フォーカス作動設定スイッチ（P.11）

（フォーカスロック/メモリーリコール/

オートフォーカス作動）

<電子音スイッチ（P.12）

1.各部の名称

Jp 2.使用できる機能

カメラによって、使用できる機能には制限・制約がありますので、カメラの使用説明書

でもご確認ください。

※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。

※2：Mモードの設定はありません。

※3：フォーカス作動設定スイッチがAF-ONの場合、オートフォーカス動作させるには

シャッターボタン半押し状態で、フォーカス作動ボタンを押します。

※4：シャッターボタン半押し状態で、メモリーセットボタンやフォーカス作動ボタン

を押します。

●手ブレ補正が使用できないカメラでは、必ず、手ブレ補正リングスイッチをOFFにし

てください。特に、プロネア600iでは、このスイッチをONにしたままにすると、電

池を消耗することがあります。

3.はじめに

このたびはニッコールレンズをお買い上げいただき、誠にありがとうございます。

高精度な手ブレ補正機能をはじめとしたさまざな機能を備え、レンズ内超音波モーター

駆動方式の採用により高速・静粛なオートフォーカス撮影を可能にする高性能な超望遠

レンズです。

■特長

●フォーカスモードの切り換え（P.10）

A/M（オート優先オートフォーカスモード）またはM/A（マニュアル優先オートフォー

カスモード）にすると、オートフォーカス中にフォーカスリングを回すだけで、マニュ

アルでピントを合わせることができます。

カメラ

手ブレ補正

フォーカス

ロック

露出モード

P※1 SAM

D3、D2

シリーズ

、D1

シリーズ

、

D300、D200、D100、

D80、D70

シリーズ

、D50、

D40

シリーズ

F6、F5、F100、F80

シリーズ

、

ニコンU2

、

ニコンU

プロネア

600

i、

プロネア

※2

シリーズ

、F90X

シリーズ

、

F90

シリーズ

、F70D

ニコンUs

、F60D、F50D、

F-401

シリーズ

F-801

シリーズ

、F-601M

F3AF、F-601、F-501、

MFカメラ（F-601Mを除く）

○○ ○○○○

××

○

○○

○

△※3

○○ ○○○○○○

×○ ○○○○○○

×○

※3 ○○××

○○

※4

××○○○○

×××× ×○○××

×××× ×××××

○：使用可 △：制限あり ×：使用不可 AF：オートフォーカス

メモリー

リコール

レンズ側

でのAF

機能

M/A：フォーカスリングを回転させると、瞬時にマニュアルフォーカス撮影が行えます。

A/M：フォーカスリングを回転させても、瞬時にはマニュアルフォーカスに切り換わり

ません。オートフォーカスを優先させたい時にご使用ください。

●フォーカス制限の切り換え（P.11）

オートフォーカス撮影時にオートフォーカス作動を一定の撮影距離範囲に制限できるフ

ォーカス制限切り換えスイッチを装備しています。

AF-S 500mmでは、撮影距離が8m以上の場合に、スイッチを∞−8mにすることより

ピント合わせの時間が短縮します。

AF-S 600mmでは、撮影距離が10m以上の場合に、スイッチを∞−10mにすること

よりピント合わせの時間が短縮します。

● フォーカスロック／メモリーリコール／オートフォーカス作動（P.11〜12）

レンズ側でフォーカスロックができたり（AF-L）、あらかじめピント位置を記憶させ、

瞬時に呼び出せたり（MEMORY RECALL）、レンズ側でオートフォーカスを作動でき

る（AF-ON）などの機能を装備しています。

● 手ブレの補正※【VRⅡ】（P.12〜13）

NORMAL：手持ち撮影や一脚撮影時

の手ブレを補正します。手ブレ補

正機能を使用すると、使わないと

きと比べ約4段分シャッタースピー

ドを遅くできるので、シャッター

スピードの選択範囲が広がり、幅

広い領域で手持ち撮影が可能です。

パンニング（流し撮り）でも手ブ

レを補正します。

TRIPOD：三脚使用時のブレを補正し

ます。三脚撮影時には、TRIPOD

モードの使用をおすすめします。

超望遠レンズでは、三脚を使って

もブレが発生することがあります。TRIPODモードを使用することで、このブレを軽

減することができ、以下の効果が得られます。

・撮影画像のブレ軽減（特にシャッタースピードが1／15〜1秒のとき）

・ファインダー像の安定

※当社撮影条件によります。また、手ブレ補正効果は、撮影者や撮影条件によって異な

ります

●被写体までの距離情報をカメラボディー側に伝達する機能を備え、3Dマルチパター

ン測光機能を持ったカメラとの組み合わせでは、より的確な露出制御を実現します。

●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、良好なボケ味

が得られる円形絞りの採用により優れた光学性能、描写性能を発揮します。

パンニング（流し撮り）

（NORMALモード）

手持ちや一脚使用時のブレ

（NORMALモード）

三脚使用時のブレ

（TRIPODモード）

大小

高

低

振 幅

周



波



数

手ブレ補正機能の概念図

●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施したことにより、

強い太陽光が当たるスポーツ撮影から、スポットライトのある室内撮影まで、あらゆ

る条件下で、クリアーで抜けの良い画像を提供します。

● 保護ガラスには、平面ガラスではなくメニスカスガラスを採用しています。

●最短撮影距離は、AF-S 500mmレンズは4m（オートフォーカス時）／3.85m（マ

ニュアルフォーカス時）まで、AF-S600mmレンズでは5m（オートフォーカス

時）／4.8m（マニュアルフォーカス時）までの近接撮影が可能です。

■ ご注意

●カメラに装着した状態で、カメラだけを持たないでください。カメラ（マウント部分）

破損の恐れがありますので、必ずレンズも持ってください。

●組み込み式フィルターホルダーは、付属の52mmネジ込み式フィルター等を取り付け、

必ず装着して撮影してください。

●CPU信号接点は汚さないようにご注意ください。

●AF-I/AF-Sテレコンバーターは、TC-14E/TC-14EⅡ/TC-17EⅡ/TC-20E/TC-

20EⅡが使用可能です。

●ニコンDXフォーマットのニコンデジタル一眼レフカメラ（D2シリーズ、D50など）

に装着すると、AF-S 500mmレンズでは対角線画角は3°20′（35mm判での対角

線画角は5°）となり、35mm判で焦点距離約750mm相当のレンズとなります。同

様に、AF-S 600mmレンズでは対角線画角は2°40′（35mm判での対角線画角は

4°10′）となり、35mm判で焦点距離約900mm相当のレンズとなります。

●レンズマウントゴムリングが破損した場合は、そのまま使用せず販売店またはニコン

サービス機関に修理を依頼してください。

4.フォーカスモードの切り換え

カメラによって、フォーカスモードを選択できます。

レンズのフォーカスモード

カメラ MM/AA/M

MF

（フォーカス

エイド可能）

MF

（フォーカスエイド可能：F-601Mは不可）

MF（フォーカスエイド可能）

マニュアル優先

オート優先

AF：オートフォーカス MF：マニュアルフォーカス



D3、D2

シリーズ

、D1

シリーズ

、

D300、D200、D100、

D80、D70

シリーズ

、D50、

D40

シリーズ

、F6、F5、

シリーズ

、F100、F90X

シリーズ

、

F90

シリーズ

、F80

シリーズ

、

F70D、

ニコン

U2、

ニコン

U、

プロネア

600i、

プロネア

S

ニコンUs

、F60D、F50D、

F-801

シリーズ

、F-401

シリーズ

、

F-601M

カメラの

フォーカスモード

AF

（C/S）

AF

（C/S）
