Nokia RH-117 Manuale utente

Service Manual

RH-116; RH-117 (Nokia 7070 prism)

Schematics

Part No: 9210680 (Issue 1)

Nokia Customer Care

COMPANY CONFIDENTIAL

Nokia 7070 prism Service Manual Structure

1 RH-116/117 schematics

RH-116; RH-117

Nokia 7070 prism Service Manual Structure

Issue 1 COMPANY CONFIDENTIAL Page iii

RH-116; RH-117

Nokia 7070 prism Service Manual Structure

(This page left intentionally blank.)

Page iv COMPANY CONFIDENTIAL Issue 1

1 — RH-116/117 schematics

Nokia Customer Care

Issue 1 COMPANY CONFIDENTIAL Page 1 –1

RH-116; RH-117

RH-116/117 schematics

(This page left intentionally blank.)

Page 1 –2 COMPANY CONFIDENTIAL Issue 1

Table of Contents

RH-116/117 BB........................................................................................................................................................1–4

RH-116/117 BB & RF ...............................................................................................................................................1–5

RH-116/117 BB & EM ..............................................................................................................................................1–6

RH-116/117 UIHW & AUDIO ...................................................................................................................................1–7

RH-116/117 HUGIN+ RF Reuse Block Schematic ..................................................................................................1–8

RH-116; RH-117

RH-116/117 schematics

Issue 1 COMPANY CONFIDENTIAL Page 1 –3

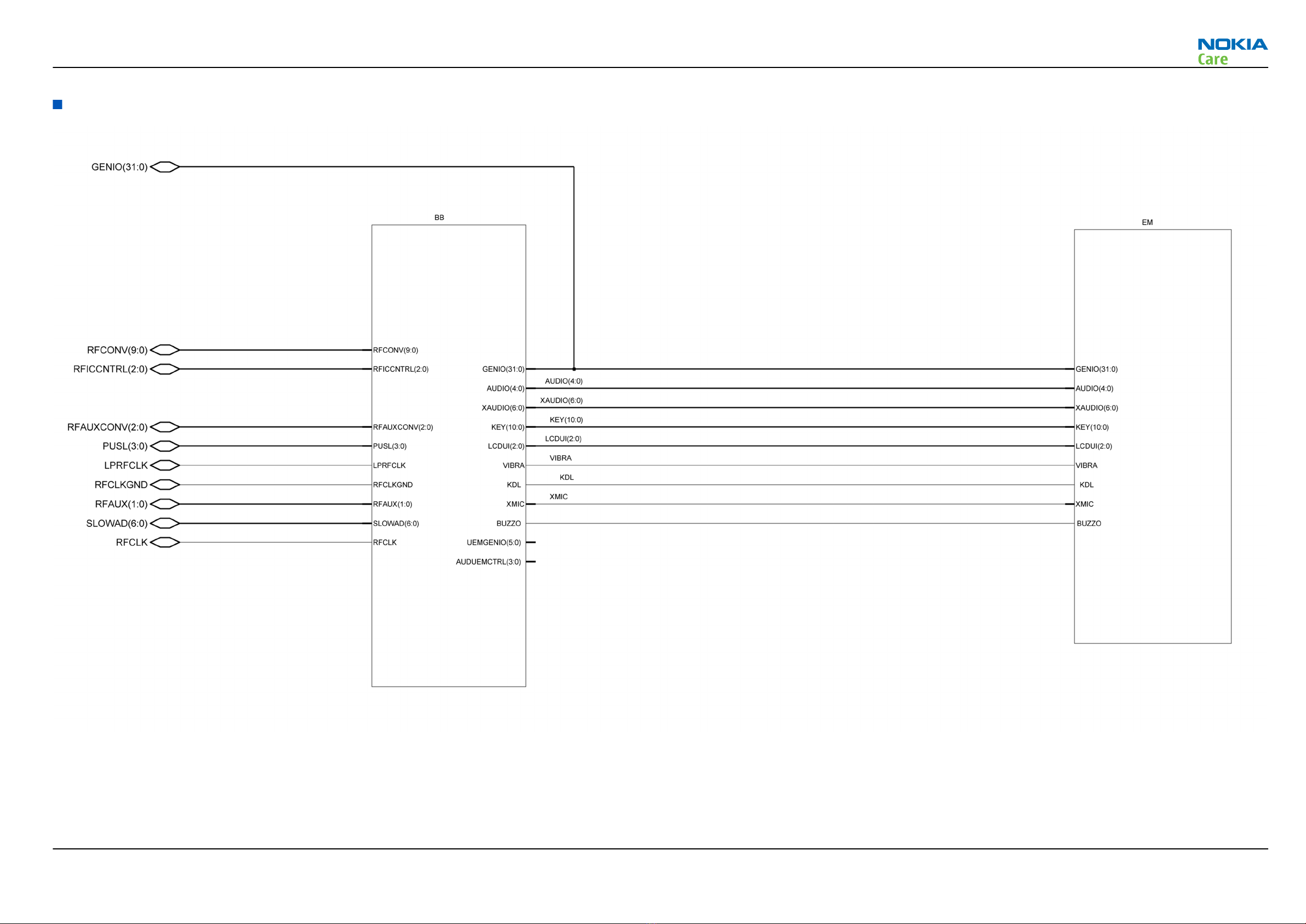

RH-116/117 BB

RH-116; RH-117

RH-116/117 schematics

Issue 1 COMPANY CONFIDENTIAL Page 1 –4

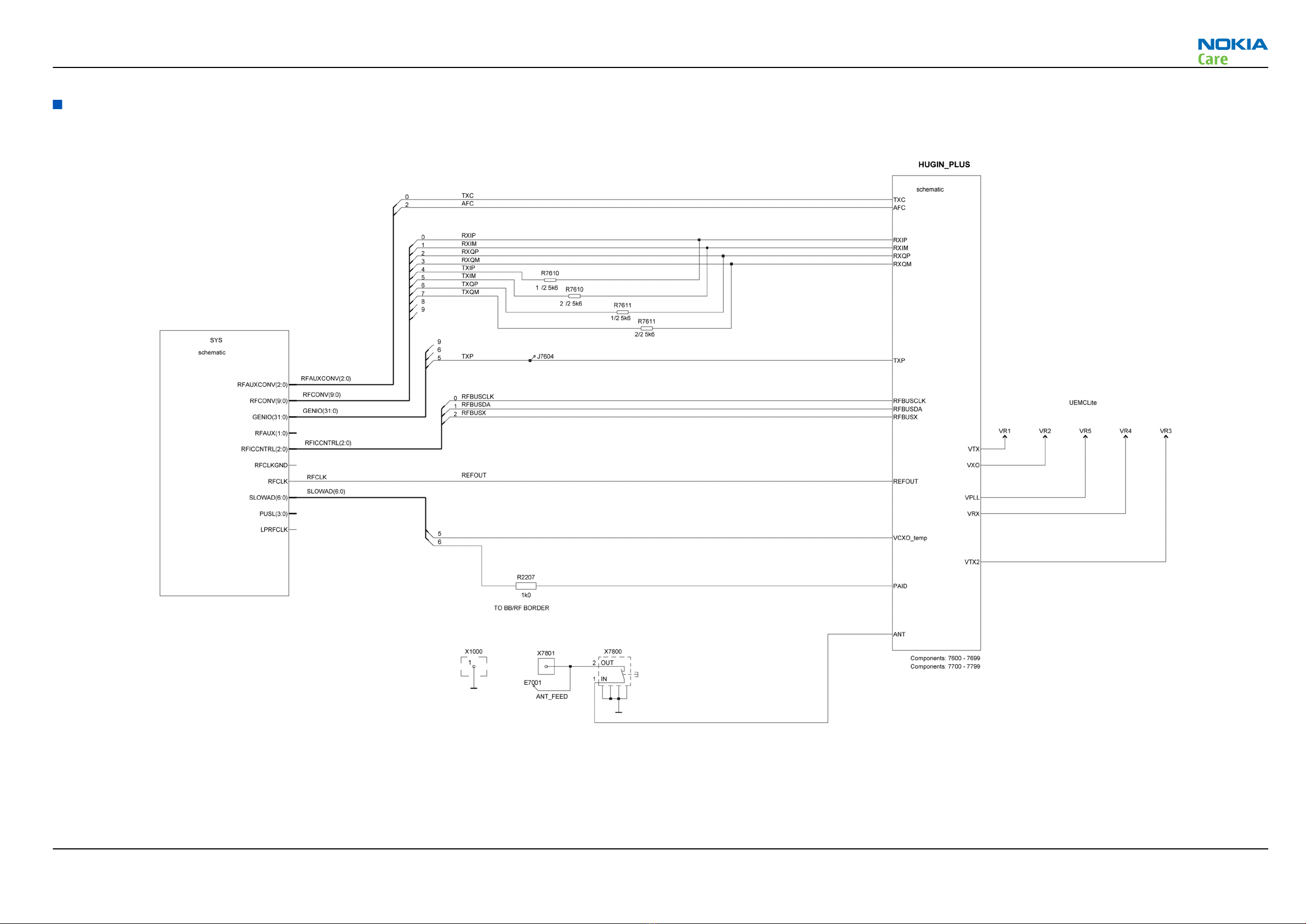

RH-116/117 BB & RF

RH-116; RH-117

RH-116/117 schematics

Issue 1 COMPANY CONFIDENTIAL Page 1 –5

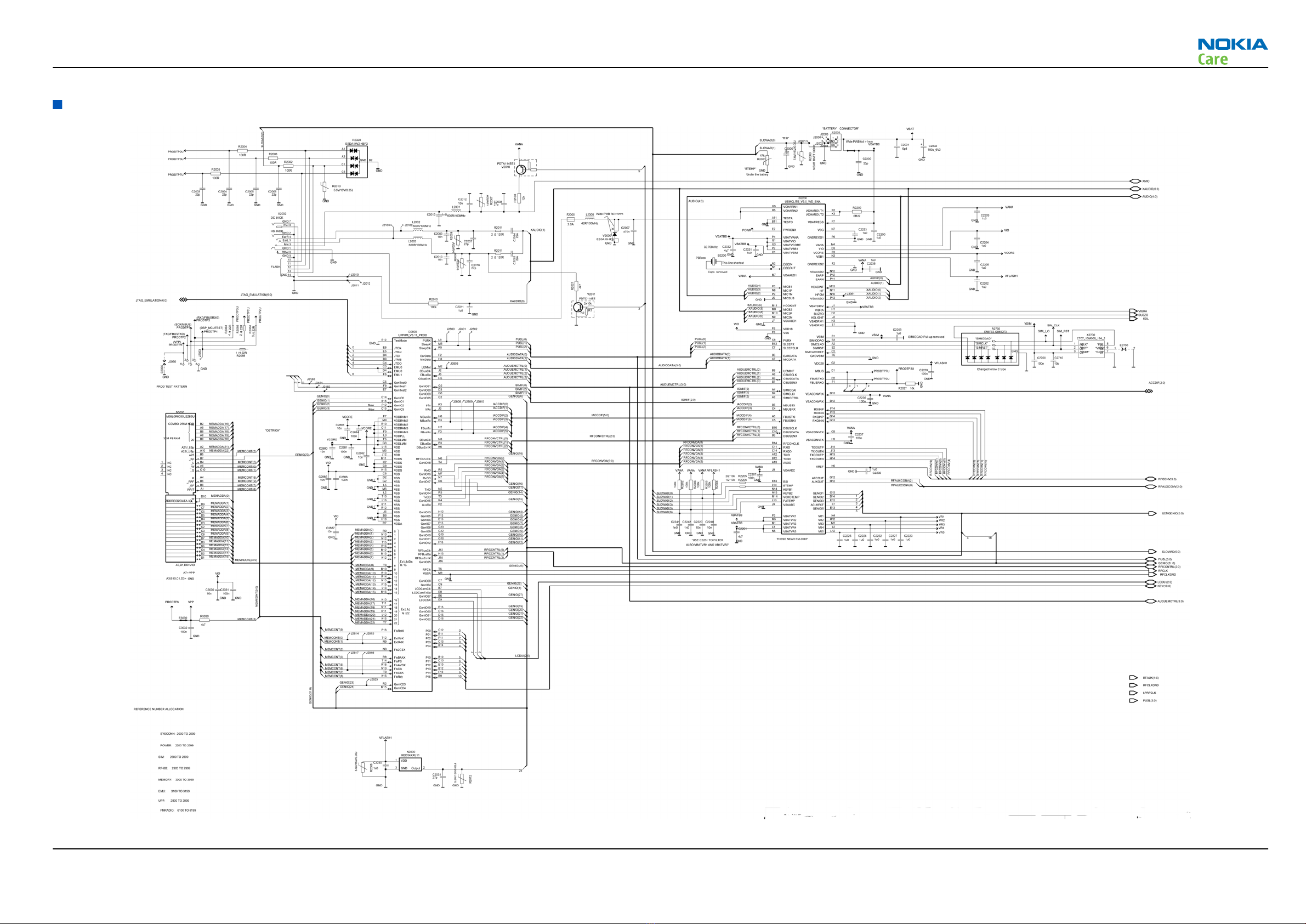

RH-116/117 BB & EM

RH-116; RH-117

RH-116/117 schematics

Issue 1 COMPANY CONFIDENTIAL Page 1 –6

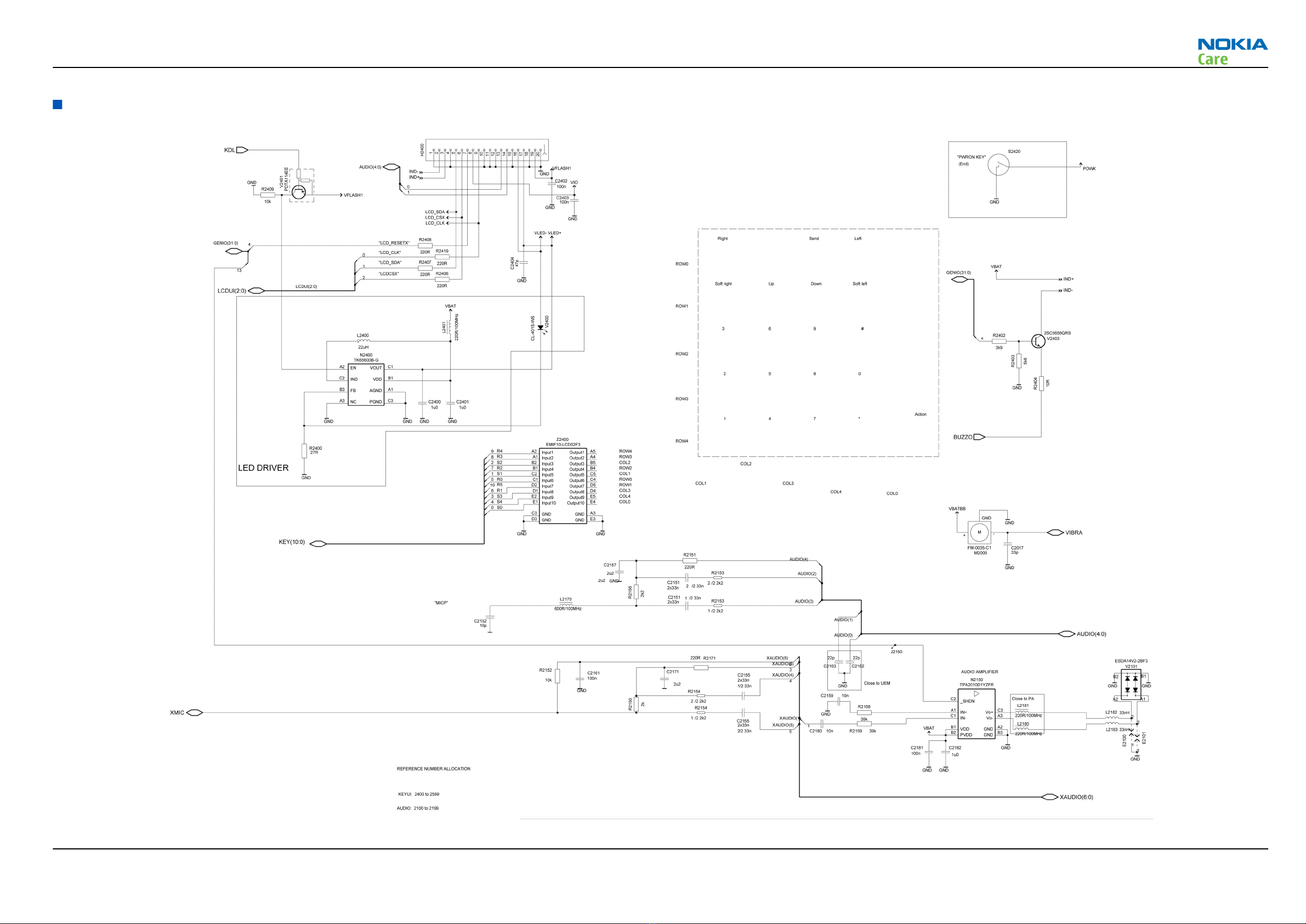

RH-116/117 UIHW & AUDIO

RH-116; RH-117

RH-116/117 schematics

Issue 1 COMPANY CONFIDENTIAL Page 1 –7
